NAND:CH,CE,Die

Target;LUN/Die/Chip

在这里插入图片描述

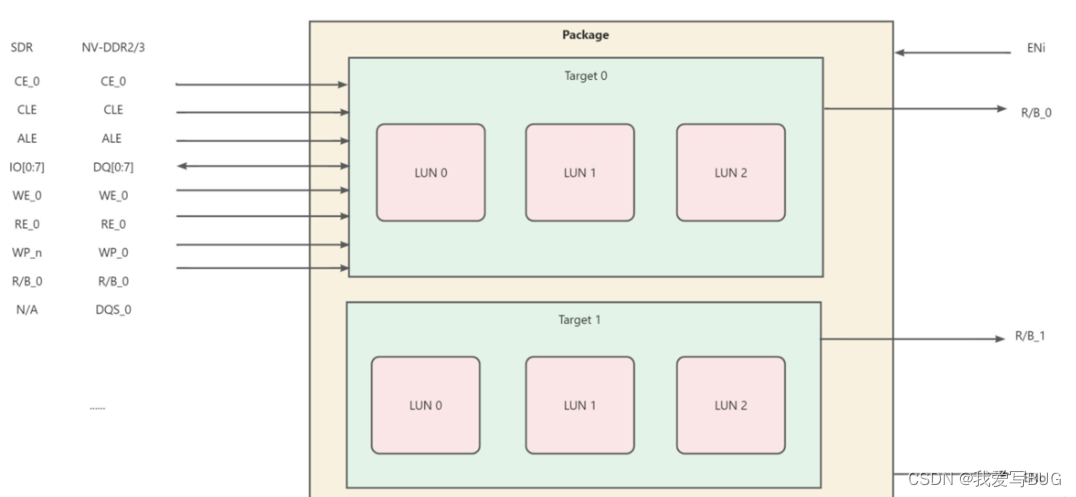

  • Device(Package)就是封装好的nand flash单元,包含了一个或者多个Target。

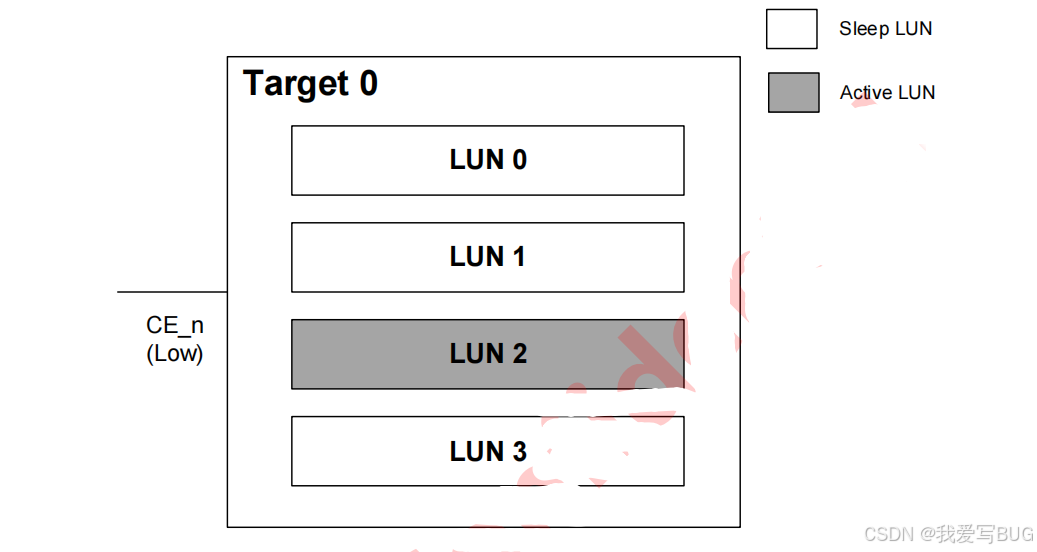

  • 一个Target包含了一个或多个LUN(Die),一个Target的一个或者多个LUN共享一组数据信号。
  • 每个Target都由一个CE引脚(片选)控制,也就是说一个Target上的几个LUN共享一个CE信号。
    在这里插入图片描述

CH;CE;LUN/Die/Chip

在 NAND 颗粒中,CH(Channel),CE(Chip Enable)和 Die 之间的关系如下:

  • CH(Channel):通道是 NAND Flash 中的一组物理引脚,它负责接收和传输数据和命令。
  • CE(Chip Enable):芯片使能引脚,用于将 NAND 芯片选中或取消选中。NAND Flash 芯片上可能有多个 CE 引脚。每个 CE 引脚对应的是一个物理芯片。如果某个 CE 引脚处于有效状态,那么对应的物理芯片就被选中。
  • Die:芯片内部的一个组成部分,每个 Die 包含多个通道和若干个存储单元。

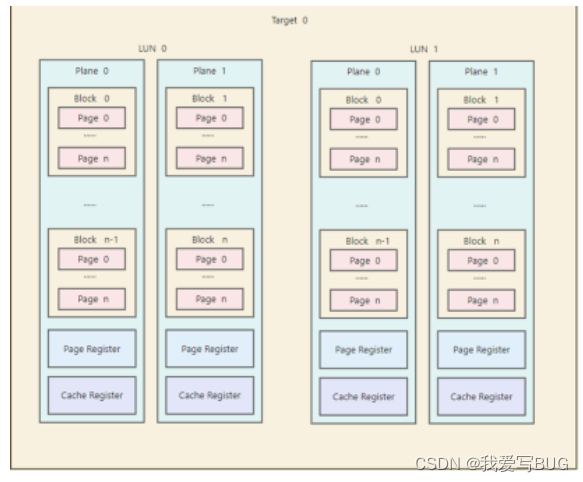

在具体应用中,NAND Flash 芯片会根据具体的设计选用不同的通道数和 Die 数量。例如,某个 NAND Flash 芯片可能有 8 个通道,每个通道包含多个 Die。每个 Die 可能包含多个存储块(Block),每个存储块又包含多个存储页(Page)。每个存储页通常包含多个扇区(Sector),每个扇区包含若干个字节。

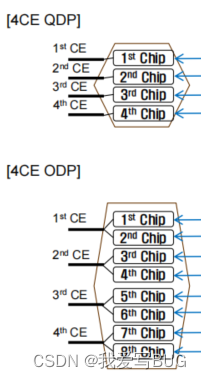

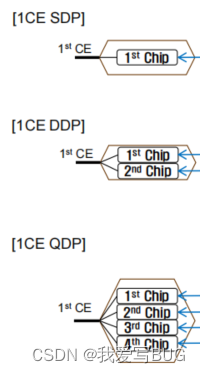

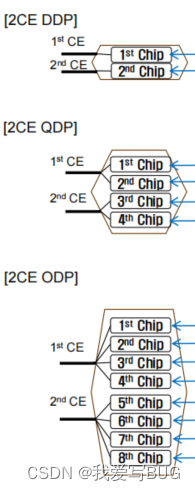

XCE-YDP

在这里插入图片描述在这里插入图片描述在这里插入图片描述

关系示意图

在这里插入图片描述

更新:(Y家datasheet插图)
在这里插入图片描述
