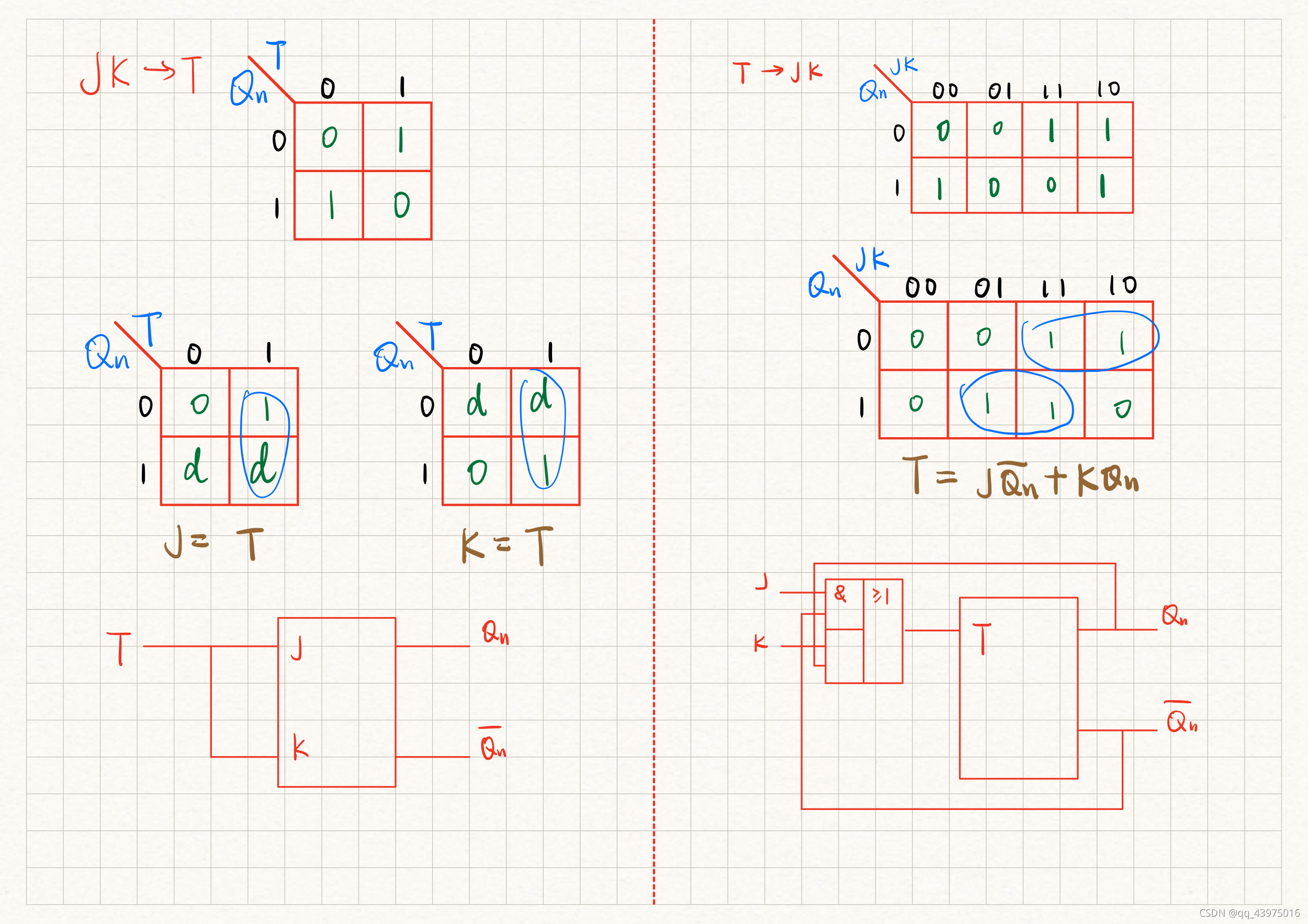

RS,JK,D,T四种触发器之间的相互转换（参考）

最新推荐文章于 2025-04-03 21:39:57 发布
最新推荐文章于 2025-04-03 21:39:57 发布
阅读量3.9w 收藏 599
点赞数 111
分类专栏： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_43975016/article/details/121193168
版权

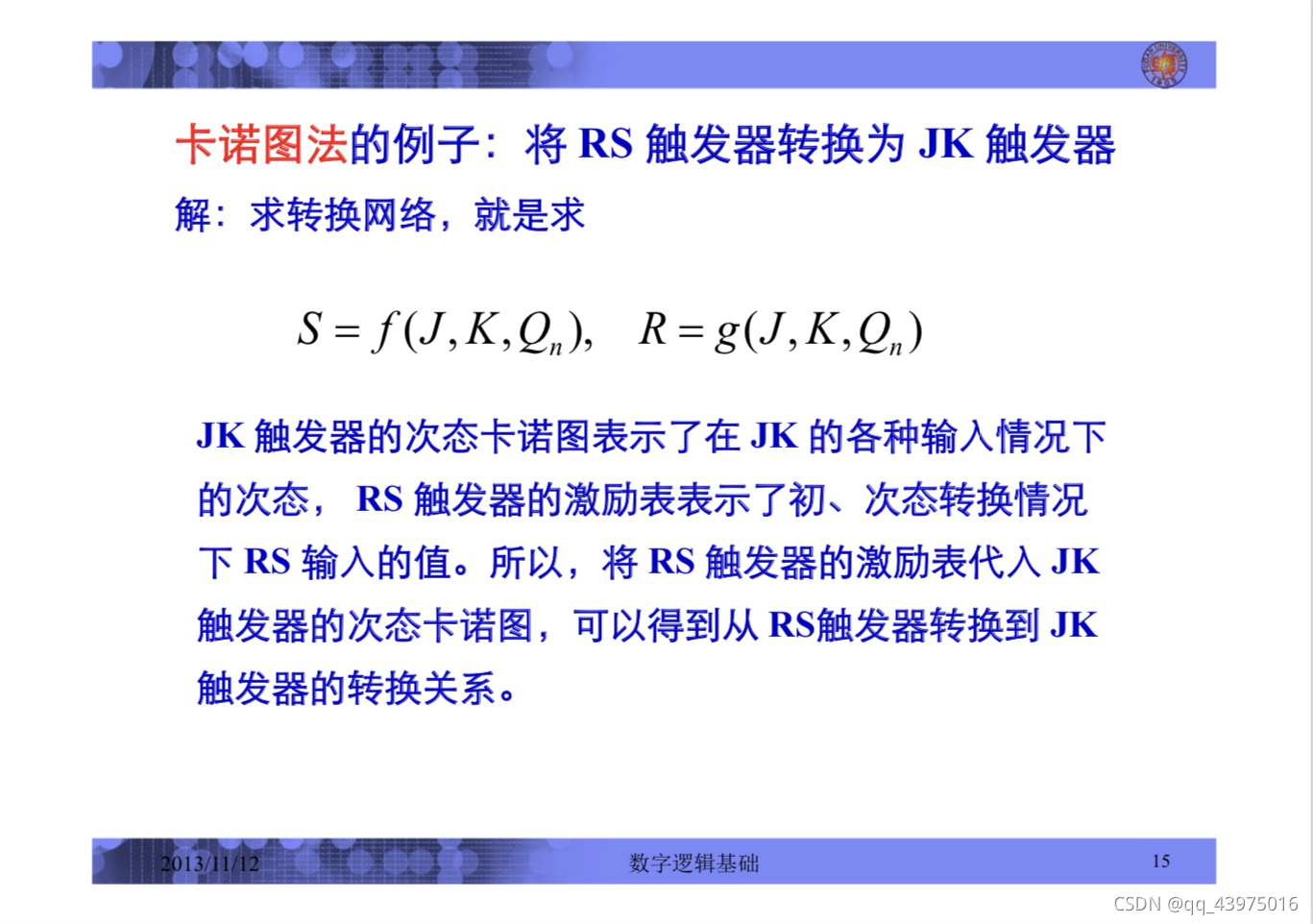

在这里插入图片描述

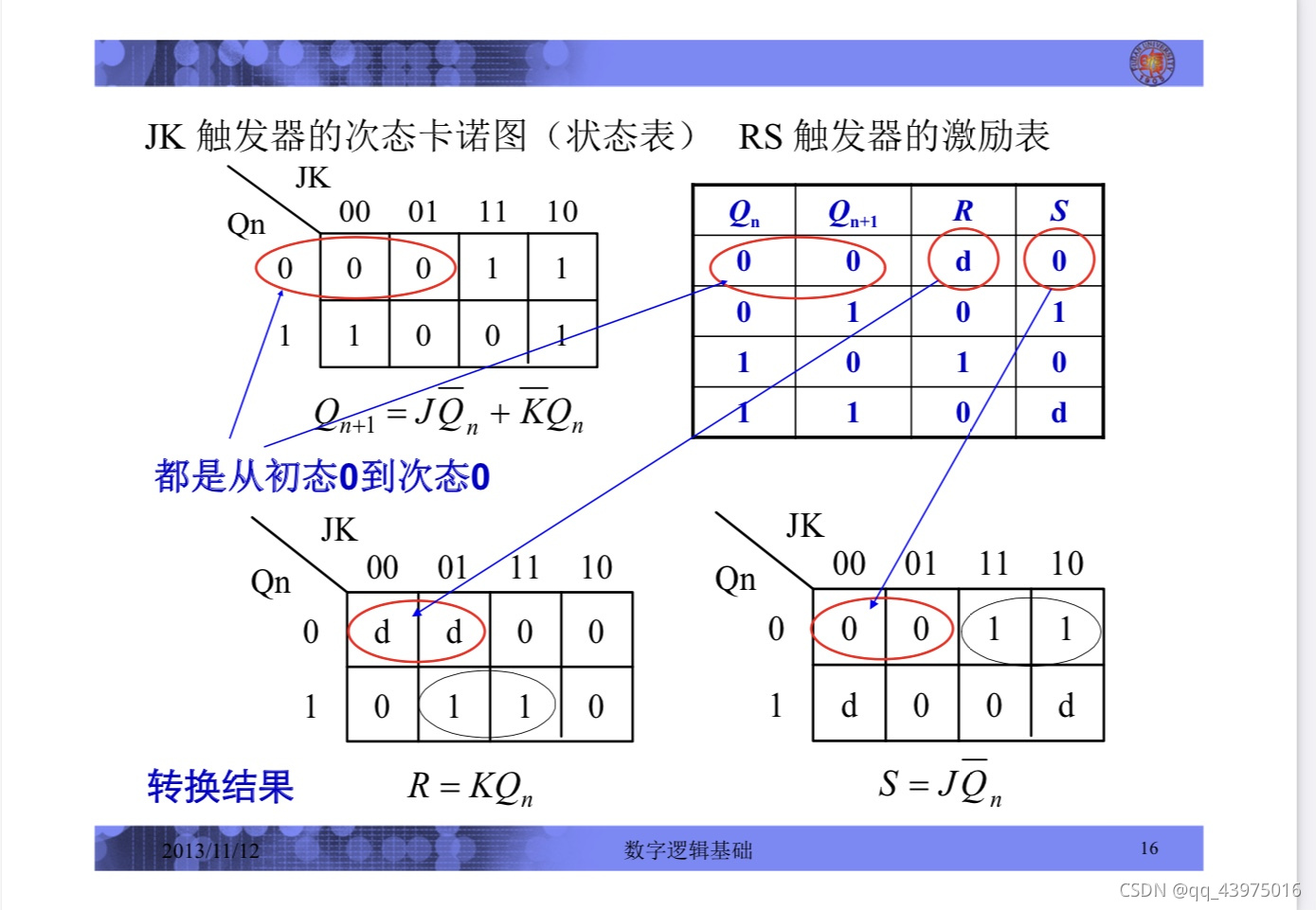

在这里插入图片描述


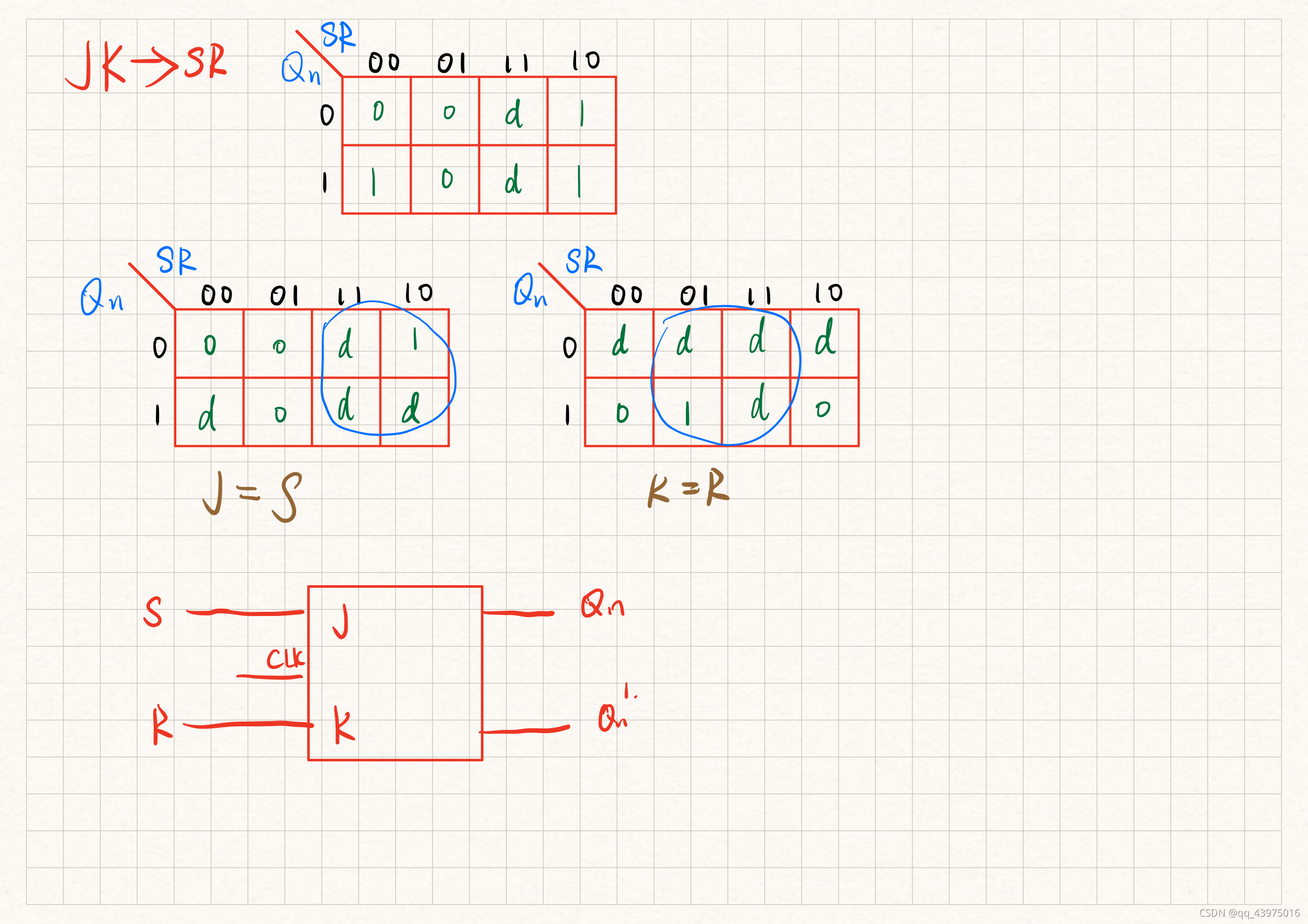

在这里插入图片描述

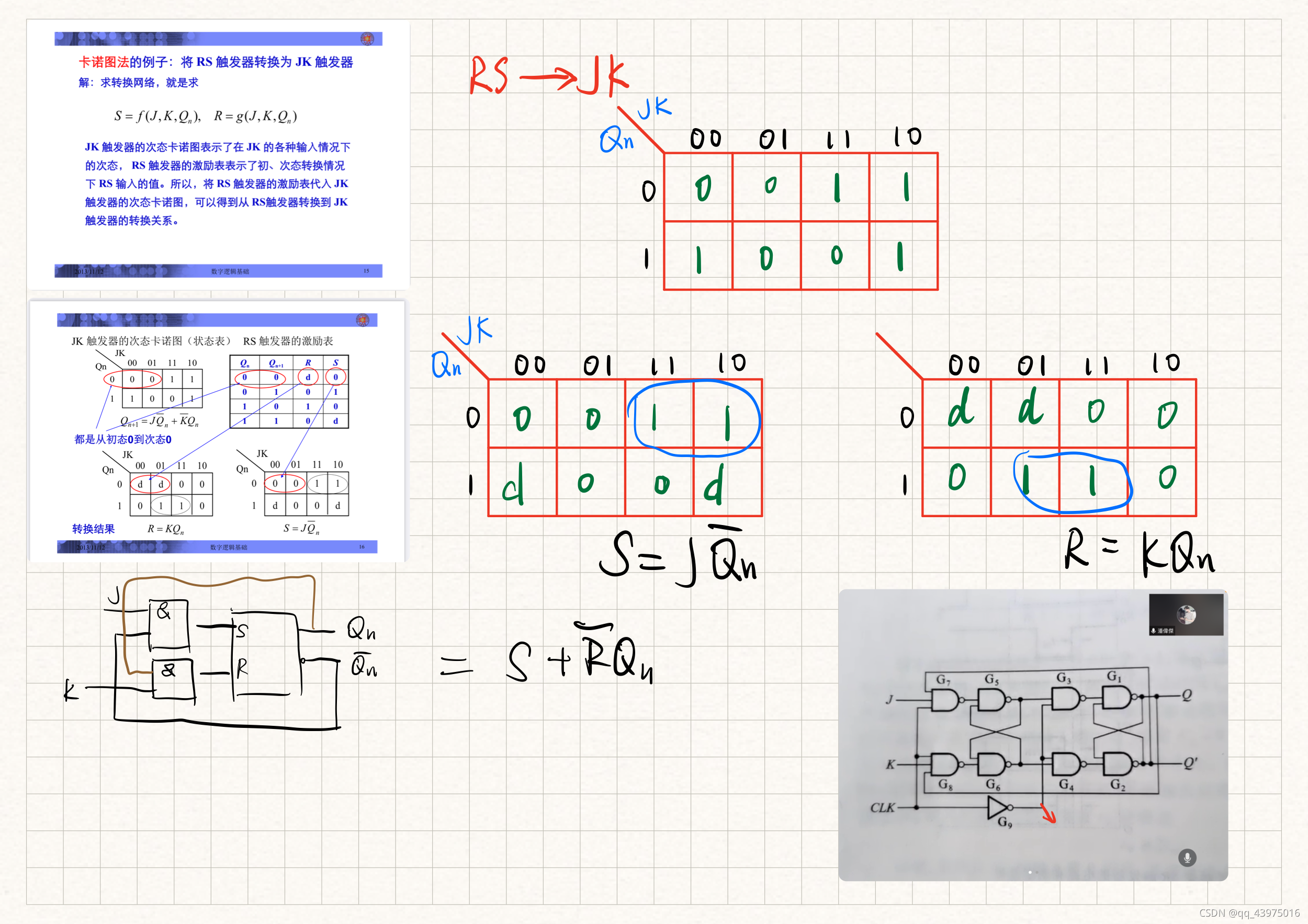

这里用这个方法做出来的结果跟阎石老师的那个教材上的不一样，可以对比一下发现JK的输入是一致的，我猜测是通过两级相反的时钟信号来消除SR的禁态

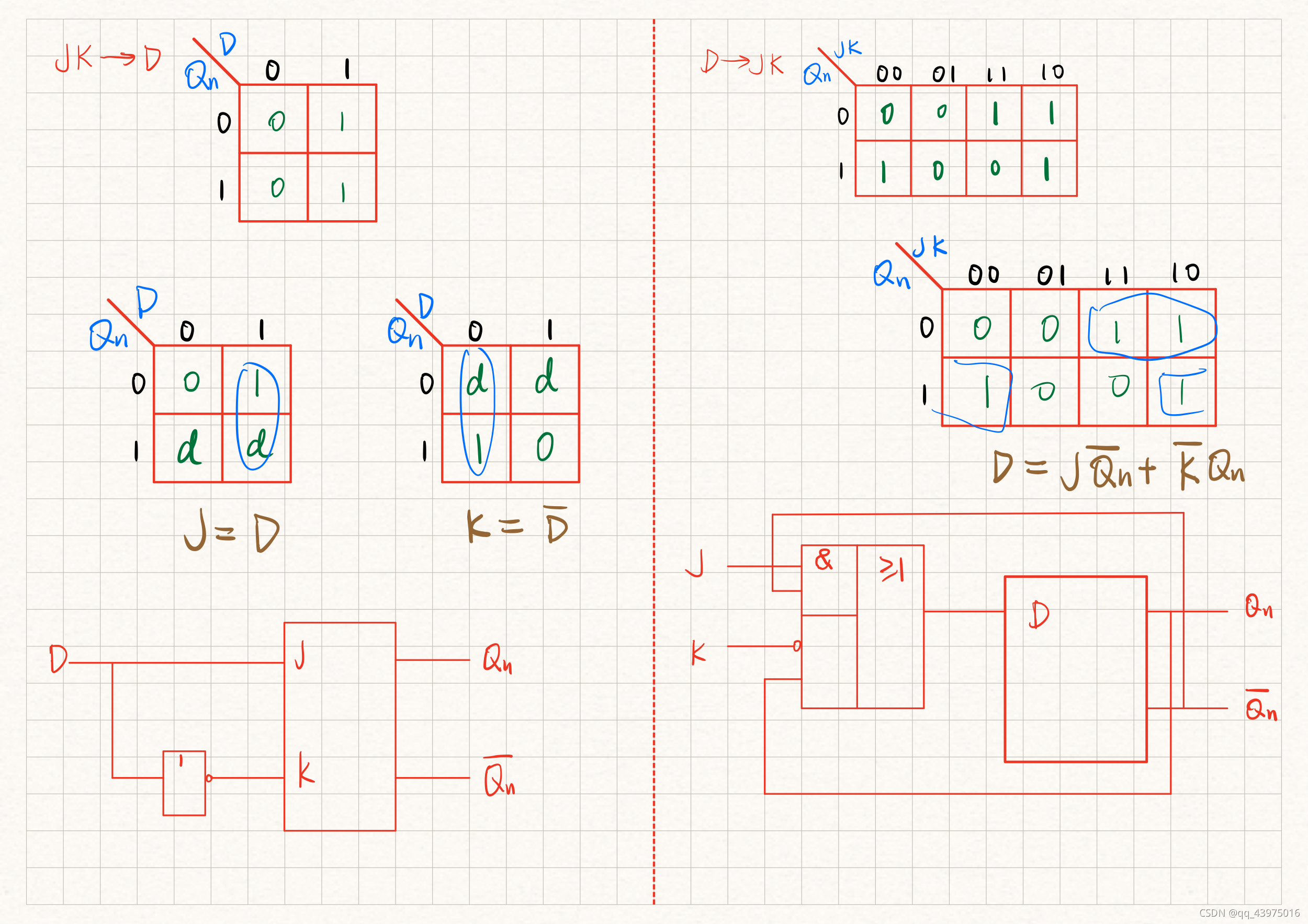

在这里插入图片描述

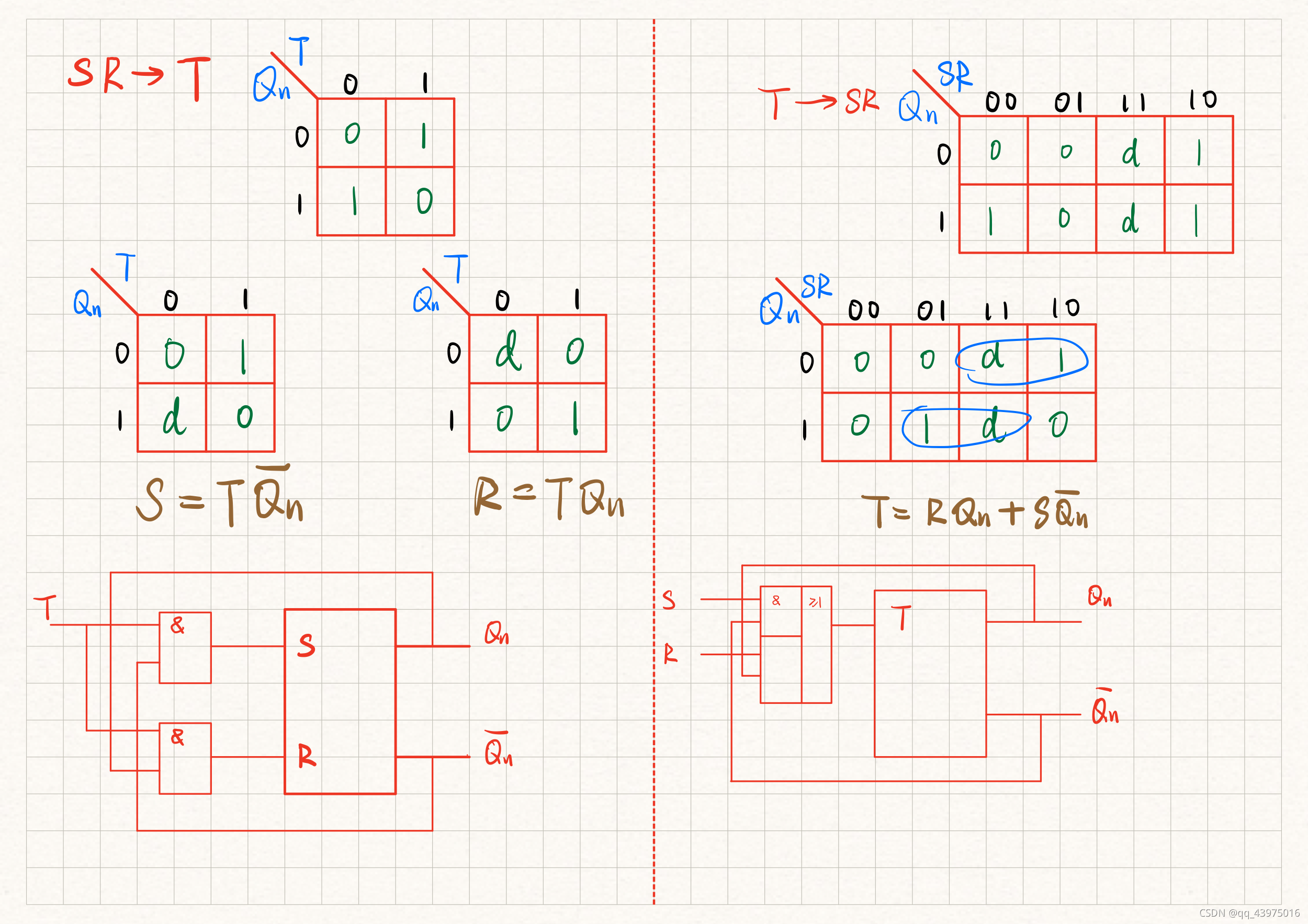

在这里插入图片描述

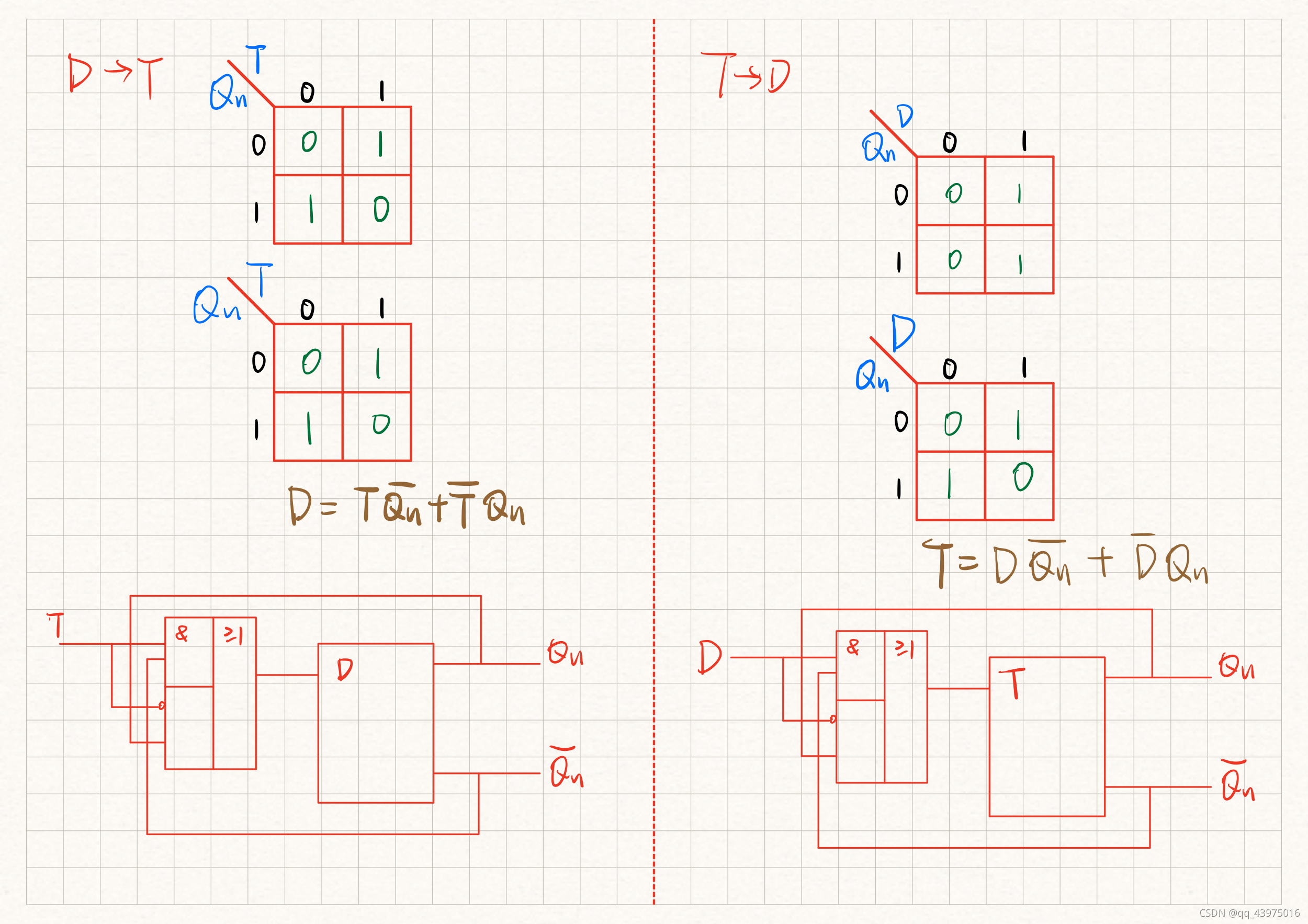

在这里插入图片描述

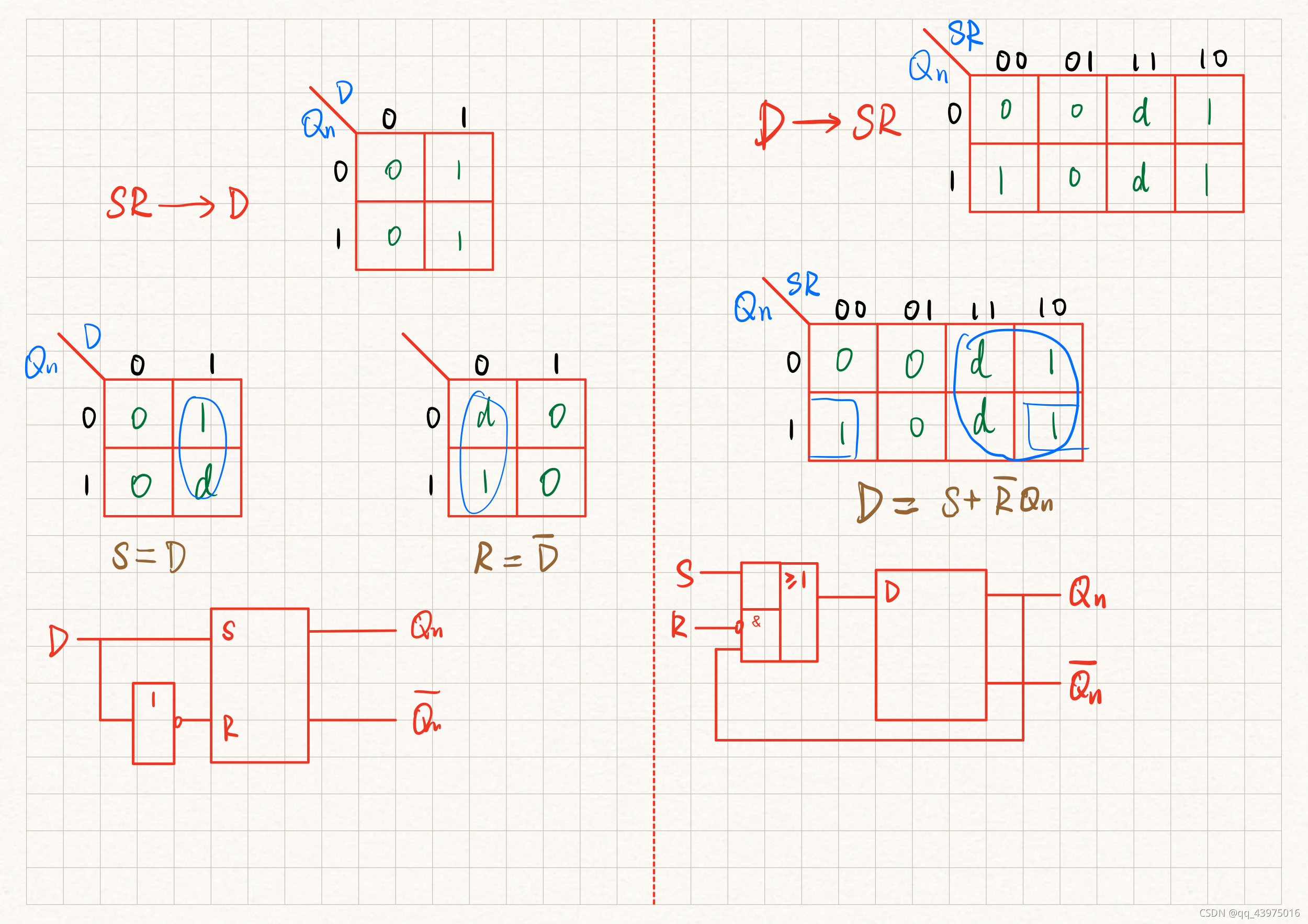

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
