eSIM Profile结构与元素（ASN.1）

关键术语定义
eUICC：嵌入式 UICC，不易访问或更换，用于安全更改订阅。
Profile Package：使用互操作描述格式传输到 eUICC 以加载和安装配置文件的个性化配置文件。
Profile Creator：负责根据 MNO 要求创建 Profile Package，并保护其不被修改和未经授权访问的外部实体。

Profile Package 结构与元素
通用结构：由多个 Profile Elements（PE）组成，使用基于 ASN.1 的通用描述语言，独立于传输协议。每个 PE 有唯一标识号，用于错误报告，且部分 PE 的处理顺序有要求。
元素定义：包含多种类型，如通用目的类型、特定配置文件类型等。
PE Header用于标识 PE 的基本信息，如是否为强制支持、唯一标识等；
Profile header包含配置文件的版本、类型、ICCID 等关键信息，用于对配置文件进行整体描述和 eUICC 的兼容性检查；文件系统相关元素，如 MF、DF CD 等，基于模板或通用文件管理方式创建，模板分为 “Created by default” 和 “Not created by default” 两种类型，可加速文件系统创建。

安全相关设置
NAA 参数：包括 AKA 参数和 CSIM 参数等，用于设置网络访问应用的认证算法参数。
PIN 和 PUK 码：通过 PE-PINCodes 和 PE-PUKCodes 设置，分别用于设置与 MF 或 DF 相关的 PIN 码和 MF 级别的 PUK 码，且对其使用场景和规则有明确规定。
安全域：通过 PE-SecurityDomain 安装，包括 MNO-SD 和 SSDs 等，涉及密钥个性化、SD 个性化等操作，且对相关参数配置有详细说明。

应用加载与其他设置
应用加载与安装：通过 PE-Application 实现，包含 ApplicationLoadPackage 和 ApplicationInstance 等元素，用于加载和安装应用，且对应用代码加载、实例化和个性化等操作有具体规定。
RFM 参数：通过 PE-RFM 设置，用于配置远程文件管理相关参数，如实例 AID、安全域 AID 等。
非标准内容与结束标识：PE-NonStandard 用于发送特定 eUICCs 才能处理的内容；PE-End 用于标识 Profile Package 的结束。
eUICC 响应与错误处理
响应类型：eUICC 通过 EUICCResponse 返回处理结果，包含多个 PEStatus 数据对象，用于报告每个 PE 的处理状态。
错误处理：根据不同错误类型，如不支持的 PE、内存不足等，eUICC 采取相应的处理措施，如终止配置文件安装或忽略不支持的功能继续安装。

附录内容
附录 A：定义了文件结构模板，包括 MF、DF CD 等各级文件系统的模板，对文件的 FID、类型、记录数、大小、访问规则等进行了详细规定。
附录 B：列出了规范中使用的 OIDs 及其含义。
附录 C：给出了 Profile Package 的结构和内容示例，展示了如何构建和使用 Profile Package。
附录 D：定义了 DF SAIP 及其包含的 EFSUCI_Calc_Info_USIM，用于支持订阅标识符隐私和 SUCI 计算。
附录 E：说明了 SUCI 计算的两种方式，即通过注册应用或默认系统应用进行计算。

profile解析

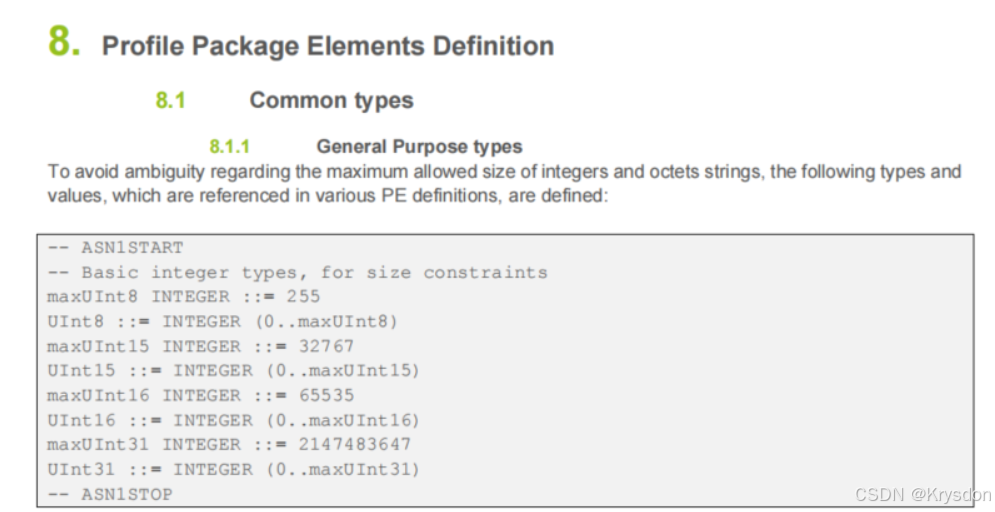

1、类型定义

ASN1START 和 ASN1STOP：是注释标识，表明中间代码段是 ASN.1（一种用于定义数据结构的标准标记法）相关定义。
基本整数类型及大小约束

maxUint8：定义为 **INTEGER 类型**，值为 255 ，代表 8 位无符号整数能表示的最大值。
Uint8：也是 INTEGER 类型，取值范围是 0 到 maxUint8（即 0 - 255 ） ，是 8 位无符号整数类型。
maxUint15：值为 32767 ，是 15 位无符号整数能表示的最大值 。
Uint15：取值范围是 0 到 maxUint15（即 0 - 32767 ） ，为 15 位无符号整数类型。
maxUint16：值为 65535 ，对应 16 位无符号整数的最大值 。
Uint16：取值范围是 0 到 maxUint16（即 0 - 65535 ） ，是 16 位无符号整数类型。
maxUint31：值为 2147483647 ，是 31 位无符号整数能表示的最大值 。
Uint31：取值范围是 0 到 maxUint31（即 0 - 2147483647 ） ，为 31 位无符号整数类型。

---

在计算机科学和相关技术领域，INTEGER（整数）类型是一种基本的数据类型 ：
含义
用于表示没有小数部分的数值。它可以是正数、负数或零 。比如 -5、0、10 等都是整数。

---

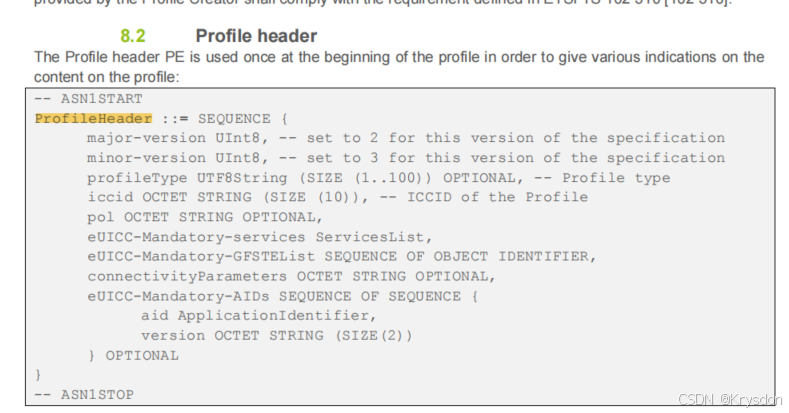

2、profile header定义

---

Profile header PE 在配置文件开头使用一次，用于对配置文件内容给出各种指示 ，遵循 ETSI TS 102 310 标准。

---

结构定义（ASN.1 语法）
ProfileHeader 被定义为一个 SEQUENCE（序列），包含以下字段：
major - version：无符号 8 位整数（Uint8），此规范版本中设为 2 。
用于标识主版本号，eUICC 接收配置文件头时会检查该值，若不支持（如版本过旧或过新），eUICC 返回 “unsupported - profile - version” 错误并停止处理配置文件。
minor - version：无符号 8 位整数（Uint8），此规范版本中设为 3 。
是次要版本号，仅起信息提示作用，若配置文件包含 eUICC 无法处理的元素（除非在 PE 头中标记为强制），eUICC 会忽略这些元素。
profileType：UTF8 字符串，长度 1 - 100，可选字段，用于指示配置文件发行者名称和配置文件类型等。
iccid：长度为 10 的八位位组字符串（OCTET STRING），包含配置文件的 ICCID 。
在当前规范版本中，eUICC 不检查其与 EFccid 中值的一致性，也不使用该值。需按 ITU E.118 表示法编码，位数不足时用 F 填充。
pol：八位位组字符串，可选，包含配置文件内的策略规则 。
若配置文件包中未提供，eUICC 将其值设为全 0。
eUICC - Mandatory - ServicesList：强制字段。
eUICC - Mandatory - GFSTELis：对象标识符序列（SEQUENCE OF OBJECT IDENTIFIER ），强制字段。
connectivityParameters：八位位组字符串，用于连接参数。
eUICC - Mandatory - Aids：序列的序列（SEQUENCE OF SEQUENCE ），
每个子序列包含 aid（应用标识符，ApplicationIdentifier 类型）和长度为 2 的八位位组字符串 version，是强制字段。

---

处理规则
eUICC 接收 Profile header 时，会检查 major - version 。若不支持该版本，返回错误并停止处理；minor - version 仅作提示，若配置文件含 eUICC 无法处理元素（非强制），将被忽略。

在 ASN.1（Abstract Syntax Notation One，抽象语法标记 1 ）语法中：
定义：SEQUENCE 是一种构造类型 ，用于将多个不同类型或相同类型的值组合成一个有序的集合。它类似于编程语言里的结构体，可把相关数据元素整合在一起，使数据表示更结构化、层次化。
结构特点：集合内元素有明确顺序 ，每个元素按声明顺序在 SEQUENCE 中占据特定位置。比如在ProfileHeader ::= SEQUENCE { major - version Uint8, minor - version Uint8 } 中，major - version 排在minor - version 之前，在解析和编码时都要遵循此顺序。

---

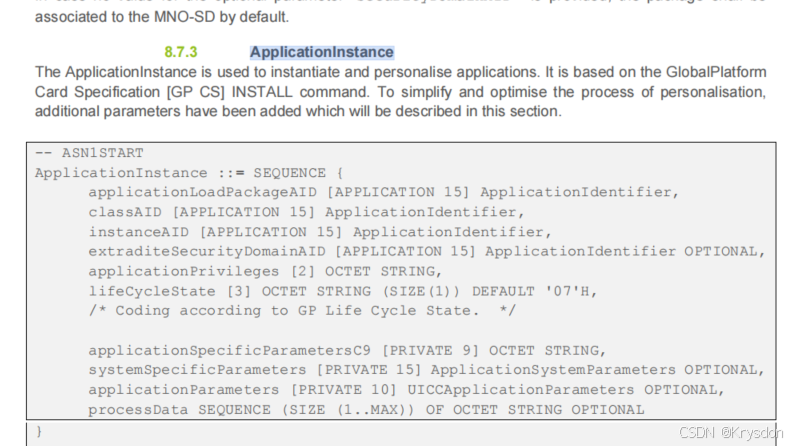

3、ApplicationInstance定义

---

介绍了 ApplicationInstance 用于实例化和个性化应用程序，它基于 GlobalPlatform Card Specification（全球平台卡规范，简称 GP CS）的 INSTALL 命令。为简化和优化个性化过程，添加了额外参数，这些参数将在本章节描述。

---

ApplicationInstance 被定义为一个 SEQUENCE（序列）类型 。
成员字段：
applicationLoadPackageAID：类型为 ApplicationIdentifier ，标签是 [APPLICATION 15] ，用于标识应用加载包。
classAID：同样是 ApplicationIdentifier 类型及 [APPLICATION 15] 标签，代表应用类别标识符。
instanceAID：也是 ApplicationIdentifier 类型和 [APPLICATION 15] 标签，用于实例标识符。
extraditeSecurityDomainAID：类型为 ApplicationIdentifier ，标签 [APPLICATION 15] ，且是可选（OPTIONAL）的，可能与安全域相关。
applicationPrivileges：2 字节的 OCTET STRING（八位字节串） ，用于表示应用特权。
lifeCycleState：3 字节的 OCTET STRING ，默认值为 '07’H ，编码遵循 GP 生命周期状态规范。
applicationSpecificParametersC9：类型为 [PRIVATE 9] 的 OCTET STRING ，可能是特定于应用的参数。
systemSpecificParameters：类型是 [PRIVATE 15] 的 ApplicationSystemParameters ，且为可选，可能是特定于系统的参数。
applicationParameters：类型为 [PRIVATE 10] 的 UICCApplicationParameters ，可选，可能是通用集成电路卡（UICC）相关的应用参数。
processData：是一个大小在 1 到最大值之间的 OCTET STRING ，为可选，可能用于处理数据。

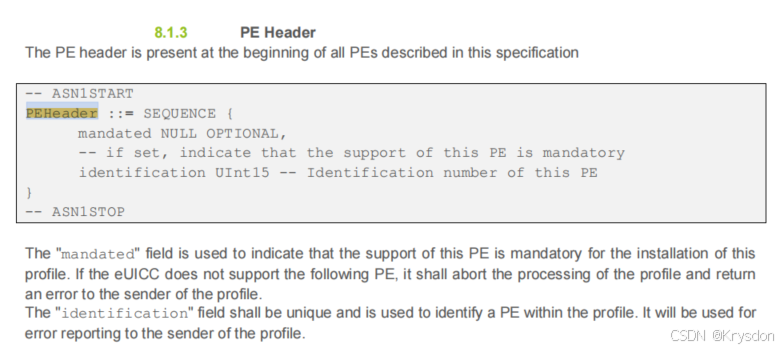

4.1、PE header定义

定义了 PEHeader 结构，它是一个 SEQUENCE（序列 ）类型。其中包含两个字段：
mandated ：是可选的 NULL 类型。若设置为特定值，表明对该 PE 的支持是安装此配置文件时必需的。
identification ：类型为 Uint15，是此 PE 的唯一标识号，用于在配置文件中识别 PE，也用于向配置文件发送方报告错误。

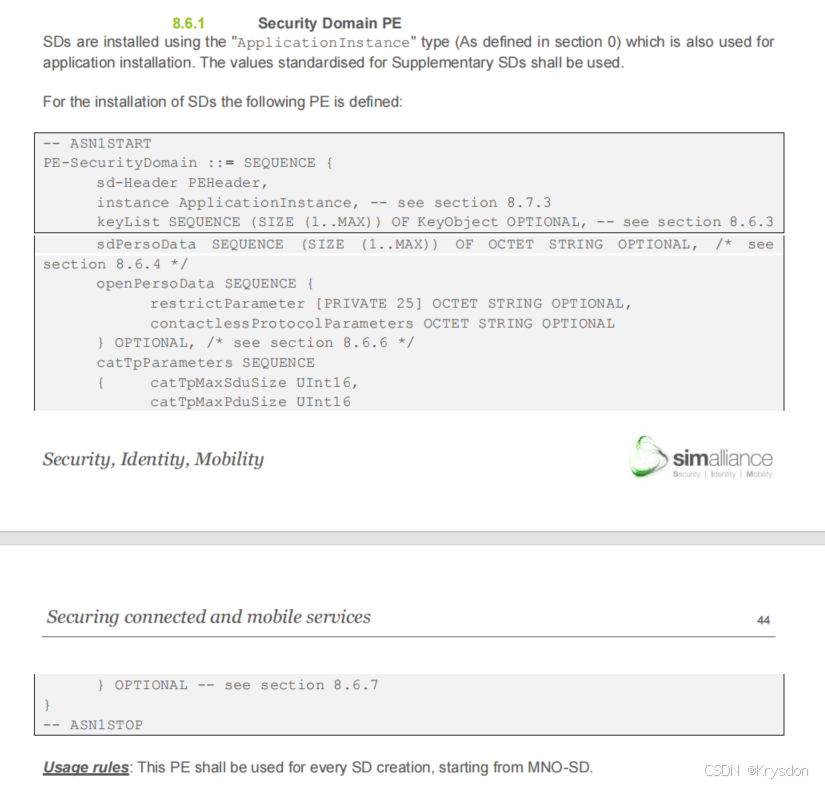

4.2、Security domains PE定义

安全域 PE（Security Domain PE）相关内容：
安装方式：安全域（SDs）使用 “ApplicationInstance” 类型进行安装，该类型也用于应用程序安装，且补充 SDs 有标准化的值 。

**PE 定义：**定义了 “PE-SecurityDomain” ，它是一个序列（SEQUENCE）结构，包含多个组成部分，
如 sd-Header（PEHeader 类型 ）、
instance（应用实例，详见 8.7.3 节 ）、
keyList（可选的密钥对象序列，详见 8.6.3 节 ）、
sdPersoData（可选的八位字节字符串序列，详见 8.6.4 节 ）、
openPersoData（包含 restrictParameter、contactlessProtocolParameters 等可选参数，详见 8.6.6 节 ）、
catTpParameter（包含 catTpMaxSduSize、catTpMaxPduSize 等参数 ）。
还提到使用规则，从 MNO-SD 开始，每次创建 SD 都要使用此 PE 。

讲述了 SD 和 MNO SD 创建：
MNO-SD 创建：第一个创建的 SD 相当于 UICC 的 ISD（发卡行安全域） ，是其他 SD 层次结构的根，即 MNO-SD 。它需要通过 “PE-SecurityDomain” 在配置包内显式安装 。MNO-SD 要在其他 SD 之前安装，且要在创建任何应用之前设置或配置其 RFM 参数 。由于 MNO-SD 没有标准化的包 AID 和类 AID，eUICC 可忽略相关值，使用供应商特定值 。符合 GlobalPlatform 卡规范的配置文件，MNO-SD 需遵循特定的安全通道协议 。后续 SD 安装类似补充 SD，依据 GlobalPlatform 卡规范 [GP CS] 。
