FFT之串行+MPI并行实现（C语言版）

---

前言

FFT(Fast Fourier Transformation)，能够在时间复杂度为O(nlogn)的时间内将多项式的系数表示法转换成点值表示法。

---

一、系数表示法和点值表示法

1.1、系数表示法

$f(x)=\sum _{i=0}^{n-1}{a}_i{x}_i$ 可以用每一项的系数表示，即：

$f(x)=(a_0,a_1,...,a_{n-1})$

就是平常最常使用的方法

1.2、点值表示法

  把 n 个不同的 $x$ 代入$f(x)$，会得出 n 个不同的值，根据插值法原理可知这 n 个点可以唯一确定一个多项式，即$f(x)$，所以：

$f(x)=((x_0,f(x_0),(x_1,f(x_1)...(x_{n-1},f(x_{n-1}))$

1.3、多项式相乘时的时间复杂度

当两个 n-1 次多项式$f(x),g(x)$相乘时：
  $\cdot$系数表示法的复杂度：$O(n^2)$;
  $\cdot$点值表示法的复杂度：$O(nlogn)$;
所以：将系数表示法转换成点值表示法，可以有效降低复杂度;

但是 不能直接代入 n 个任意不同的$x$值，因为从系数表示法转换到点值表示法还是$O(n^2)$，而FFT就能够在$O(nlogn)$的条件下完成这项任务；

二、FFT预备知识

2.1、复数

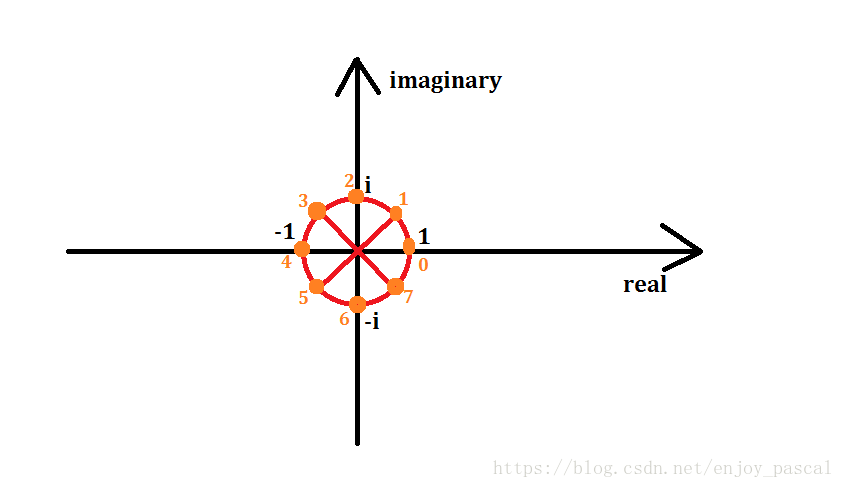

  在复数范围内令${\omega }^n=1$，可以得到 n 个不同的复数根{${\omega }_n^0,{\omega }_n^1,...,{\omega }_n^{n-1}$}，且均匀分布在模长为1的圆上，
单位根的性质:

  1)${\omega }_n^m={\omega }_{2n}^{2m}$;

  2)${\omega }_n^m=-{\omega }_n^{m+\frac{n}{2}}$;

  3)$({\omega }_n^m{)}^2={\omega }_n^{2m}$;

  4)${\omega }_n^m=cos\frac{m}{n}2\pi +isin\frac{m}{n}2\pi$;

2.2、蝶形变换

对于$A(x)=\sum _{i=0}^{n-1}{a}_i{x}_i=a_0+a_1{x}^1+a_2{x}^2+...+a_{n-1}{x}^{n-1}:$

按 $A(x)$ 下标的奇偶性把 $A(x)$分成两半，右边再提一个 $x:$

  $A(x)=(a_0+a_2{x}^2+...+a_{n-2}{x}^{n-2})+(a_1{x}^1+a_3{x}^3+...+a_{n-1}{x}^{n-1})$

    $=(a_0+a_2{x}^2+...+a_{n-2}{x}^{n-2})+x(a_1+a_3{x}^2+...+a_{n-2}{x}^{n-2})$

(注意：这里默认n是$2^k(k\in N^{+})$，否则可以先对n进行扩展)

令$A_0(x)=a_0+a_2{x}^1+...+a_{n-2}{x}^{\frac{n}{2}-1}$；

 $A_1(x)=a_1+a_3{x}^1+...+a_{n-2}{x}^{\frac{n}{2}-1}$；

所以有$A(x)=A_0(x^2)+x{A}_1(x^2)$

对$A(x)$代入${\omega }_n^m(m<\frac{n}{2})$有：

  $A({\omega }_n^m)=A_0(({\omega }_n^m{)}^2)+{\omega }_n^m{A}_1(({\omega }_n^m{)}^2)$

    $=A_0({\omega }_n^{2m})+{\omega }_n^m{A}_1({\omega }_n^{2m})=A_0({\omega }_{\frac{n}{2}}^m)+{\omega }_n^m{A}_1({\omega }_{\frac{n}{2}}^m)$;

再代入${\omega }_n^{m+\frac{n}{2}}:$

  $A({\omega }_n^{m+\frac{n}{2}})=A_0({\omega }_n^{2m+n})+{\omega }_n^{m+\frac{n}{2}}{A}_1({\omega }_n^{2m+n})$

    $=A_0({\omega }_n^{2m}{\omega }_n^n)-{\omega }_n^m{A}_1({\omega }_n^{2m}{\omega }_n^n)=A_0({\omega }_{\frac{n}{2}}^m)-{\omega }_n^m{A}_1({\omega }_{\frac{n}{2}}^m)$;

So: $A({\omega }_n^m)=A_0({\omega }_{\frac{n}{2}}^m)+{\omega }_n^m{A}_1({\omega }_{\frac{n}{2}}^m)$;

 $A({\omega }_n^{m+\frac{n}{2}})=A_0({\omega }_{\frac{n}{2}}^m)-{\omega }_n^m{A}_1({\omega }_{\frac{n}{2}}^m)$;

即当知道$A_0$和$A_1$时，可以同时知道$A({\omega }_n^m)和A({\omega }_n^{m+\frac{n}{2}})$的值（满足以下蝶形计算形式）；
而$A_0$和$A_1$的问题规模都是$A(x)$的一半，所以FFT可以在$O(nlogn)$的条件下完成。

当n = 8时，蝶形图如下：
说明：最左边是输入系数，$x(i)$代表第$i+1$个系数，最右边是输出结果，即{${\omega }_n^0,{\omega }_n^1,...,{\omega }_n^{n-1}$}对应的函数值；
观察输入数据可知：在做蝶形计算之前需要先进行一定的排序（即后面要说的码位互换）；

2.3、码位倒序

当n=8时，码位倒序图：

  观察可知：倒序数和计算的顺序数一致，所以要在输入系数后对其进行码位倒序。

三、FFT串行实现

3.1、串行代码：

/*
 * @author yimik
 * @date 2020/10/13
 * @encoding GBK
 * */
#define _USE_MATH_DEFINES
#include<iostream>
#include<stdlib.h>
#include<math.h>

using namespace std;

int Extend(int num_coef);
void ReverseOrder(int n, float* coefR, float* coefI);
void Input(int num_coef, int n, float* dataR, float* dataI);
void Calculate(int P, int n, int r, int B, float* dataR, float* dataI);
void Print(int n, float* dataR, float* dataI);

int main(int argc, char** argv) {
    //使用定点计数法，显示小数点后面位数精度为2
    cout.setf(ios_base::fixed, ios_base::floatfield);
	cout.setf(ios_base::showpoint);
	cout.precision(2);

    //系数输入个数
    int num_coef;
    cout << "the number of coefficients you want to input is: ";
    cin >> num_coef;
    //系数数组, 进程数组
    float *dataR, *dataI;

    //扩展系数
    int n = Extend(num_coef);
    //分配空间
    dataR = new float[n];
    dataI = new float[n];

    //系数输入
    Input(num_coef, n, dataR, dataI);
    //码位倒序
    ReverseOrder(n, dataR, dataI);

    //蝶形级数
    int M = log(n) / log(2);
    //FFT蝶形级数L从1--M
    for(int L=1; L<=M;L++){
        /*第L级的运算*/
        //间隔 B = 2^(L-1);
        int B = pow(2, L - 1);
        for(int j = 0; j <= B - 1; j++){
            /*同种蝶形运算*/
            //增量k=2^(M-L)
            int k = pow(2,M-L);
            //计算旋转指数p，增量为k时，则P=j*k
            int P = j * k;
            for(int i = 0; i <= k - 1; i++){
            /*进行蝶形运算*/
            //数组下标定为r
            int r = j + 2 * B * i;
            Calculate(P, n, r, B, dataR, dataI);        }
        }
    }

    //输出
    Print(n, dataR, dataI);
}
/*
 *@function 将系数项数扩展至2^X
 *@param num_coef: 输入的系数项数
 *@return 扩展后的项数
 * */
int Extend(int num_coef) {
    int m = log(num_coef) / log(2);
    if(num_coef == pow(2, m))
        return(num_coef);
    else
        return(pow(2, m + 1));
}

/*
 * @function 码位交换
 * @param n: 系数个数
 * @param coefR: 实部数组
 * @param coefI: 虚部数组
 *  */
void ReverseOrder(int n, float* coefR, float* coefI) {
    //码位个数
    int m = log(n) / log(2);
    //码位高位、低位
    int head, rear;
    //低位、高位为1 的数
    int a1, an;
    //码位交换后的数,用于交换的temp
    int j;
    float tempR, tempI;
    //遍历系数
    for (int i = 0; i < pow(2, m); i++) {
        j = 0;
        for (int k = 0; k < (m + 1) / 2; k++) {
            //第一位为1
            a1 = 1;
            //第M位为1
            an = pow(2, m - 1);
            //移位
            a1 = a1 << k;
            an = an >> k;
            //取高位、低位
            head = i & an;
            rear = i & a1;
            //交换码位模块
            if (0 != head)    j = j | a1;
            if (0 != rear)    j = j | an;
        }
        //数组元素交换
        if (i < j) {
            tempR = coefR[i];
	        tempI = coefI[i];
            coefR[i] = coefR[j];
	        coefI[i] = coefI[j];
            coefR[j] = tempR;
            coefI[j] = tempI;
        }
    }
}


/*
 * @function 输入系数数组的实部和虚部
 * @param n: 系数个数
 * @param dataR: 实部
 * @param dataI: 虚部
 * */
void Input(int num_coef, int n, float* dataR, float* dataI){
    cout << "R: ";
    int i;
    for (int i = 0; i < num_coef; i++) {
        cin >> dataR[i];
    }
    cout << "I: ";
    for (i = 0; i < num_coef; i++) {
        cin >> dataI[i];
    }
    if (n > num_coef)
        for(; i < n; i++){
            dataR[i] = 0;
            dataI[i] = 0;
        }
}

/*
 * @function 进行碟形计算
 * @param P: 旋转因子
 * @param n: 系数个数
 * @param r: 数组下标
 * @param B: 间隔
 * @param dataR: 实部
 * @param dataI: 虚部
 * */
void Calculate(int P, int n, int r, int B, float* dataR, float* dataI){
    /*进行蝶形运算*/
    //t = W * A1, W = cos(2 * PI * P / n) - i * sin(2 * PI * P / n)
    float tR = dataR[r + B] * cos(2 * M_PI * P / n) + dataI[r + B] * sin(2 * M_PI * P / n);
    float tI = dataI[r + B] * cos(2 * M_PI * P / n) - dataR[r + B] * sin(2 * M_PI * P / n);
    //A(r) = A0 + W * A1
    //A(r + B) = A0 - W * A1
    dataR[r + B] = dataR[r] - tR;
    dataI[r + B] = dataI[r] - tI;
    dataR[r] = dataR[r] + tR;
    dataI[r] = dataI[r] + tI;
}

/*
 * @function 输出数组（复数形式）
 * */
void Print(int n, float* dataR, float* dataI){
    cout << "result:" << endl;
    for (int i = 0; i < n; i++) {
        if(dataI[i] >= 0)
            cout << dataR[i] << "+" << dataI[i] << "i" << "\t";
        else
            cout << dataR[i] << dataI[i] << "i" << "\t";
    }
    cout << endl;
}

结果截图：

结果说明：$f({\omega }_n^i)=result[i]$。

四、FFT并行实现

4.1、并行分析

现在用np(进程数)=3, n(系数项数)=8的例子说明MPI并行是如何实现的。
当系数项数n=8，进程数np = 3时，进程资源划分如下：

说明：
  1）在每个进程中用$mdataR[]、mdataI[]$来存储结果的实部和虚部;
  2）在每级蝶形计算前先把上一级的结果广播给每个进程（从其他进程里面获取数据可能发生死锁）；
  3）未被分配的元素会由0号进程处理；

在进行第L级计算时，遍历$mdadaR、mdataI$：
  若是已分配的元素：
  1）若对应蝶形组的上半部分，且蝶形组的下半部分对应的元素也在此进程中，则直接更新两个元素：

  2）若对应蝶形组的上半部分，且蝶形组的下半部分对应的元素是不在此进程中，对下半部分对应的元素进行分析：
    2.1）若是已分配的元素：更新当前元素，同时将下半部分对应的元素发送给指定进程，如图2.1：
    2.1）若是未分配的元素：更新当前元素，但是不发送下半部分对应的元素（发送给0号进程可能造成死锁），如图2.2：

图2.1

图2.2

注意：这里的发送的数据指的是计算的结果，并非蝶形组左边的数据，还望不要被图片所误导，这样标注仅是为了说明进程间的发送情况。
  3）若对应蝶形组的下半部分，则接收其他进程发送过来的数据：

  若是未分配的元素：
  1）若对应蝶形组的上半部分，则直接更新两个元素：

  2）若对应蝶形组的下半部分，则更新此元素：

当M级蝶形计算计算完毕，即可得到结果。

4.2、并行代码：

/*
 * @author yimik
 * @date 2020/10/9
 * @encoding GBK
 * */
#define _USE_MATH_DEFINES
#include<iostream>
#include<stdlib.h>
#include<math.h>
#include<mpi.h>

using namespace std;

/*输入格式：mpirun -n size ./myFFT num_coef
 *说明：size: 设置的进程数，可任取一个小于num_coef的数；
       num_coef: 输入的系数项数，可任意取值；
 * */
int Extend(int num_coef);
void ReverseOrder(int n, float* coefR, float* coefI);
void Input(int num_coef, int n, float* dataR, float* dataI);
void Calculate(int P, int n, int r, int B, float* dataR, float* dataI, float& tempR, float& tempI, float& mdataR, float& mdataI);
void Print(int n, float* dataR, float* dataI);

int main(int argc, char** argv) {
    //使用定点计数法，显示小数点后面位数精度为2
    cout.setf(ios_base::fixed, ios_base::floatfield);
	cout.setf(ios_base::showpoint);
	cout.precision(2);

    //系数输入个数
    int num_coef = atoi(argv[1]);
    //系数数组, 进程数组
    float *dataR, *dataI, *mdataR, *mdataI;
    //中间数
    float tempR, tempI;

    int myrank, size;
    MPI_Init(&argc, &argv);
    MPI_Comm_rank(MPI_COMM_WORLD, &myrank);
    MPI_Comm_size(MPI_COMM_WORLD, &size);
    MPI_Status status;

    //扩展系数
    int n = Extend(num_coef);
    //每个进程分配的元素个数
    int msize = n / size;
    //分配空间
    mdataR = new float[msize];
    mdataI = new float[msize];
    dataR = new float[n];
    dataI = new float[n];

    //0号进程对系数数组进行输入
    if(0 == myrank){
        //系数输入
        Input(num_coef, n, dataR, dataI);
        //码位倒序
        ReverseOrder(n, dataR, dataI);
    }
    //等待系数数组输入完毕
    MPI_Barrier(MPI_COMM_WORLD);

    //蝶形级数
    int M = log(n) / log(2);
    //mdata(0) 在 data数组中对应的下标
    int start = myrank * msize;
    //FFT蝶形级数L从1--M
    for (int L = 1; L <= M; L++){
        MPI_Bcast(dataR, n, MPI_FLOAT, 0, MPI_COMM_WORLD);
        MPI_Bcast(dataI, n, MPI_FLOAT, 0, MPI_COMM_WORLD);

        /*第L级的运算*/
        //同一组蝶形计算的间隔 B = 2^(L-1);
        int B = (int)pow(2, L - 1);
        //旋转指数P的增量k=2^(M-L)
        int k = (int)pow(2, M - L);

        for (int j = 0; j < msize; j++){
            //数组下标定为r
            int r = start + j;

            //如果对应蝶形组的下方，即后半部分
            if ((r % (2 * B)) >= B){
                //如果不由本进程更新，则接收其他进程发送过来的结果
                if(j - B < 0) {
                    MPI_Recv(&mdataR[j], 1, MPI_FLOAT, (r - B) / msize, r, MPI_COMM_WORLD, &status);
                    MPI_Recv(&mdataI[j], 1, MPI_FLOAT, (r - B) / msize, r, MPI_COMM_WORLD, &status);
                    //cout << "Level" << L << ": proccess" << myrank << " Recv " << "proccess" << (r - B) / msize << ": " << r << "<-" << r - B << endl;
                }
                continue;
            }

            //计算旋转指数p
            int P = (r % B) * k;

            /*进行蝶形运算*/
            Calculate(P, n, r, B, dataR, dataI, tempR, tempI, mdataR[j], mdataI[j]);
            //如果data(r + B)不属于本进程mdata
            if(j + B + 1 > msize){
                //如果data(r + B) 已被分配所到进程中则将结果发送过去，否则不发送
                if(r + B < msize * size){
                    MPI_Send(&tempR, 1, MPI_FLOAT, (r + B) / msize, r + B, MPI_COMM_WORLD);
                    MPI_Send(&tempI, 1, MPI_FLOAT, (r + B) / msize, r + B, MPI_COMM_WORLD);
                    //cout << "Level" << L << ": proccess" << myrank << " Send " << "proccess" << (r + B) / msize << ": " << r << "->" << r - B << endl;
                }
            }
            //如果A(r + B)属于本进程mdata则直接进行更新
            else{
                mdataR[j + B] = tempR;
                mdataI[j + B] = tempI;
            }
        }

        /*处理未被分配的元素*/
        //未被分配元素开始的下标
        int remainStartID = msize * size;
        //在0号进程中直接处理未被分配的元素，当remainStartID == num_coef时说明全部被分配
        if((0 == myrank) && (remainStartID != n)){
            for(int j = 0; j < n - remainStartID; j++){
                int r = remainStartID + j;

                //计算旋转指数p
                int P = (r % B) * k;

                //如果位于蝶形组下方，即后半部分
                if ((r % (2 * B)) >= B) {
                    //如果不由处理未被分配元素的模块更新
                    if(j - B < 0) {
                        //t = W * A1, W = cos(2 * PI * P / n) - i * sin(2 * PI * P / n)
                        float tR = dataR[r] * cos(2 * M_PI * P / n) + dataI[r] * sin(2 * M_PI * P / n);
                        float tI = dataI[r] * cos(2 * M_PI * P / n) - dataR[r] * sin(2 * M_PI * P / n);
                        //A(r) = A0 + W * A1
                        //A(r + B) = A0 - W * A1
                        dataR[r] = dataR[r - B] - tR;
                        dataI[r] = dataI[r - B] - tI;
                    }
                    continue;
                }

                /*进行蝶形运算*/
                Calculate(P, n, r, B, dataR, dataI, dataR[r + B], dataI[r + B], dataR[r], dataI[r]);
            }
        }
        //等待此级蝶形变换全部计算完毕
        MPI_Barrier(MPI_COMM_WORLD);
        //从各个进程中收集结果，更新dataR, dataI
        MPI_Gather(mdataR, msize, MPI_FLOAT, dataR, msize, MPI_FLOAT, 0, MPI_COMM_WORLD);
        MPI_Gather(mdataI, msize, MPI_FLOAT, dataI, msize, MPI_FLOAT, 0, MPI_COMM_WORLD);
    }
    if(0 == myrank)
        Print(n, dataR, dataI);

    //delete[] dataR;
    //delete[] dataI;
    //delete[] mdataR;
    //delete[] mdataI;
    MPI_Finalize();

    return 0;
}

/*
 *@function 将系数项数扩展至2^X
 *@param num_coef: 输入的系数项数
 *@return 扩展后的项数
 * */
int Extend(int num_coef) {
    int m = log(num_coef) / log(2);
    if(num_coef == pow(2, m))
        return(num_coef);
    else
        return(pow(2, m + 1));
}

/*
 * @function 码位交换
 * @param n: 系数个数
 * @param coefR: 实部数组
 * @param coefI: 虚部数组
 *  */
void ReverseOrder(int n, float* coefR, float* coefI) {
    //码位个数
    int m = log(n) / log(2);
    //码位高位、低位
    int head, rear;
    //低位、高位为1 的数
    int a1, an;
    //码位交换后的数,用于交换的temp
    int j;
    float tempR, tempI;
    //遍历系数
    for (int i = 0; i < pow(2, m); i++) {
        j = 0;
        for (int k = 0; k < (m + 1) / 2; k++) {
            //第一位为1
            a1 = 1;
            //第M位为1
            an = pow(2, m - 1);
            //移位
            a1 = a1 << k;
            an = an >> k;
            //取高位、低位
            head = i & an;
            rear = i & a1;
            //交换码位模块
            if (0 != head)    j = j | a1;
            if (0 != rear)    j = j | an;
        }
        //数组元素交换
        if (i < j) {
            tempR = coefR[i];
	        tempI = coefI[i];
            coefR[i] = coefR[j];
	        coefI[i] = coefI[j];
            coefR[j] = tempR;
            coefI[j] = tempI;
        }
    }
}


/*
 * @function 输入系数数组的实部和虚部
 * @param n: 系数个数
 * @param dataR: 实部
 * @param dataI: 虚部
 * */
void Input(int num_coef, int n, float* dataR, float* dataI){
    cout << "R: ";
    int i;
    for (int i = 0; i < num_coef; i++) {
        cin >> dataR[i];
    }
    cout << "I: ";
    for (i = 0; i < num_coef; i++) {
        cin >> dataI[i];
    }
    if (n > num_coef)
        for(; i < n; i++){
            dataR[i] = 0;
            dataI[i] = 0;
        }
}

/*
 * @function 进行碟形计算
 * @param P: 旋转因子
 * @param n: 系数个数
 * @param r: 数组下标
 * @param B: 间隔
 * @param dataR、mdataR、tempR: 实部
 * @param dataI、mdataI、tempI: 虚部
 * @param j: 进程中结果数组的下标
 * */
void Calculate(int P, int n, int r, int B, float* dataR, float* dataI, float& tempR, float& tempI, float& mdataR, float& mdataI){
    /*进行蝶形运算*/
    //t = W * A1, W = cos(2 * PI * P / n) - i * sin(2 * PI * P / n)
    float tR = dataR[r + B] * cos(2 * M_PI * P / n) + dataI[r + B] * sin(2 * M_PI * P / n);
    float tI = dataI[r + B] * cos(2 * M_PI * P / n) - dataR[r + B] * sin(2 * M_PI * P / n);
    //A(r) = A0 + W * A1
    //A(r + B) = A0 - W * A1
    tempR = dataR[r] - tR;
    tempI = dataI[r] - tI;
    mdataR = dataR[r] + tR;
    mdataI = dataI[r] + tI;
}

/*
 * @function 输出数组（复数形式）
 * */
void Print(int n, float* dataR, float* dataI){
    cout << "result:" << endl;
    for (int i = 0; i < n; i++) {
        if(dataI[i] >= 0)
            cout << dataR[i] << "+" << dataI[i] << "i" << "\t";
        else
            cout << dataR[i] << dataI[i] << "i" << "\t";
    }
    cout << endl;
}

结果截图：

参考文献

[1]路人黑的纸巾，十分简明易懂的FFT（快速傅里叶变换），https://blog.csdn.net/enjoy_pascal/article/details/81478582，2018-08-07/2020-10-14.
[2]GoKing，C语言系列之FFT算法实现，https://zhuanlan.zhihu.com/p/135259438，～/2020-10-14.
