【Workbench + 命令流】非线性接触分析——过盈装配

最新推荐文章于 2025-03-03 17:10:22 发布
最新推荐文章于 2025-03-03 17:10:22 发布
阅读量7.6k 收藏 38
点赞数 2
分类专栏： ANSYS Workbench ANSYS命令流 文章标签： ANSYS Workbench 命令流
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_44130638/article/details/105893215
版权

目录

Workbench模拟过盈装配

  • 在design model中完成模型过盈建模
  • 接触设置初始穿透量
    • 模型过盈量 = 设置偏移量 - 穿透量
    • 因此消除模型初始穿透量是非常重要的

实例讲解

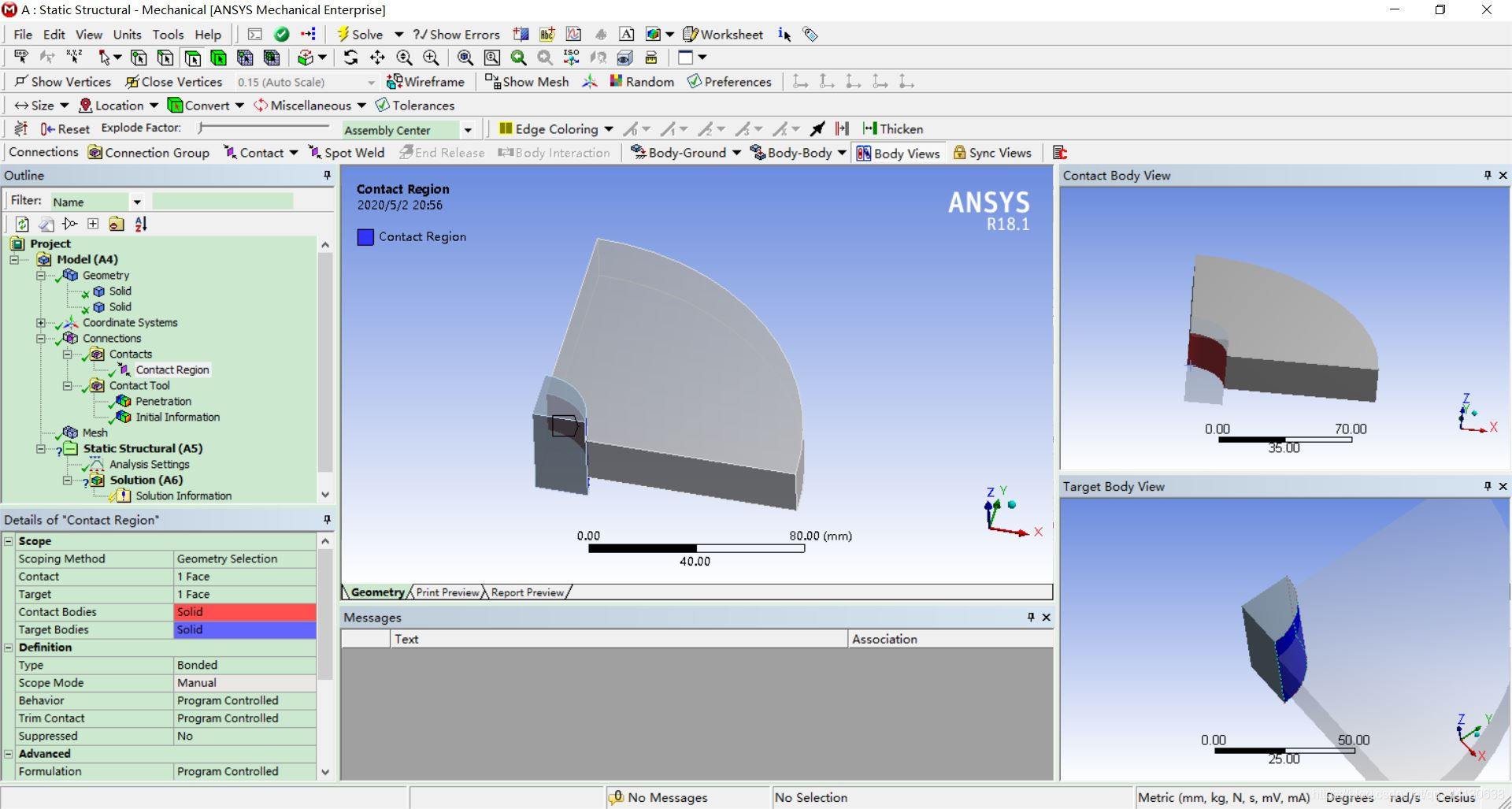

建立如下图接触，选择孔为接触面，轴为目标面

  • 原因：孔发生径向偏移产生过盈，孔的接触面积变小
  • 规则：一般选取网格密度大的物体、柔性体等为接触面，且刚体只能为接触面

接触模式选择非对称接触，同时设置接触偏置为1e-5

  • 接触偏置为正值表示接触面向目标面移动，为负值，则远离目标面
    在这里插入图片描述

插入接触工具模块，检查初始穿透量，如下图所示
