回路自感和回路电感（开关噪声）

---

本文主要内容

本文首先讲述了回路电感和回路自感的定义，以及给出环形线圈、长的平行双圆杆和两个宽平板之间的回路电感的近似公式，并给出经验法则。

---

一、名词解释

在讲清楚这个之前，补充一些其他定义

电感：导体流过单位安培电流时导体周围的磁力线匝数。

自感：导体中流过单位安培电流时，环绕在该导体周围的磁力线匝数

互感：某一导体流过单位安培电流时，环绕在另一个导体周围的磁力线总匝数

二、回路自感和回路互感是什么？

1.回路电感：

定义：流过单位安培电流时，环绕在在整个回路周围的磁力线总匝数。

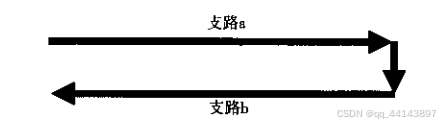

如上图所示，回路自感就表示两支路各自的总电感叠加。

Lloop=La-Lab+Lb-Lab=La+Lb-2Lab
La表示支路a的局部电感，Lb表示支路b的局部电感，Lab表示支路支路a和b之间的局部互感。

分析:从上面的公式可以看出，想要减少回路电感，可以从两方面入手，减小局部电感，增大局部互感。

措施：从局部电感的角度出发，应该尽量减小支路的长度。从局部互感的角度出发，应该尽量减小两个支路的间距，让两个支路尽量靠近。

计算：
A、环形线圈近似替代公式：Lloop=32Rln（4R/D） nH
（R是线圈半径，D是构成线圈的导线直径）

**经验法则：**将将拇指和食指围城一个圆，用30AWG导线构成如此大小的回路，回路电感大约85nH

2.回路互感

定义第一条回路中有1A时，所产生的环绕在第二条回路周围的磁力线匝数

当第一条回路中的电流发生变化时，环绕第二条回路周围的磁力线匝数就会发生改变，进而会发生噪声。该噪声值为：
Vnoise=Lon*dI/dt

Vnoise表示产生的电压噪声，Lm表示两条回路之间的互感，dI/dt表示第二条回路中的电路变化率。

开关噪声：只有当动态回路中的电流变化时，在静态回路中才会产生噪声。这种情况仅仅在开关跳变时才会发生。这类噪声经常称为开关噪声、同时开关噪声（SSN）

减小开关噪声的最重要的方法时减小型号路径与返回路径回路之间的互感。可以通过拉大两回路的距离实现这一点。另一个方法，互感不大于自感的最小值，所以减小回路互感的另一个途径就是减少两个回路的自感。

---
