SNAP双极化数据极化分解操作
1. 背景
我不是一个研究合成孔径雷达(SAR)很深的小小研究生,只做他的应用,前端时间简单了解了一下SAR极化分解的内容,推荐一个很好的PPT可以学习,我就不做知识的搬运工了(太花时间了,所以就自己看吧)
对于双极化的极化分解只能进行一种极化分解的方式——也就是Cloude分解,它会分解出3个变量成分,H熵,α角和各向异性A
- 其中熵越低,目标越确定;熵越高,目标随机性越大
- H=0:目标为单目标;H=1:目标为噪声
- α:[0°,90°],可以很好的反应目标的散射特性,且具有旋转不变性
2. 具体操作(以Sentinel-1为例,所以有Apply-Orbit-File操作,换其他数据省去该步骤即可)

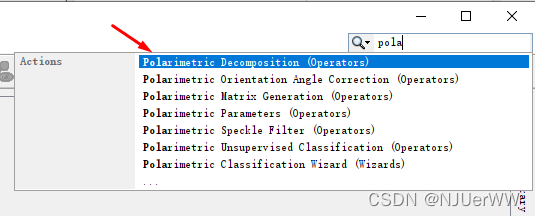

操作其实很简单,打开SNAP软件找到相应工具一步步操作即可。对于不太熟悉SNAP软件的小伙伴来说,可能找不到工具在哪里,这个可以在SNAP软件的右上角进行搜索,如下图;还有就是每个操作中参数的设置可能需要注意一下
基本操作不再讲解,关键操作为
-

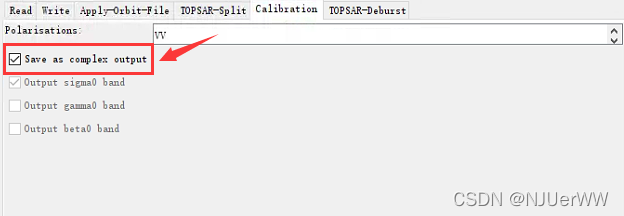

Clibration的操作选项中:
-

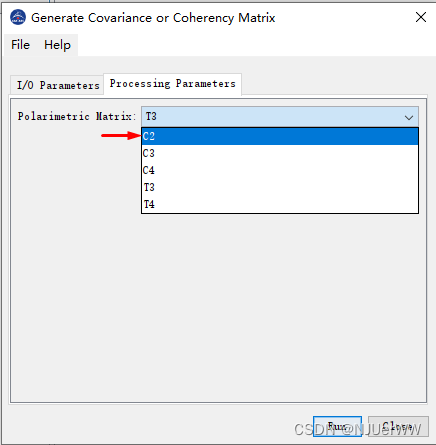

Polarimetric-Metrices:极化矩阵的生成,其中参数选择C2
-

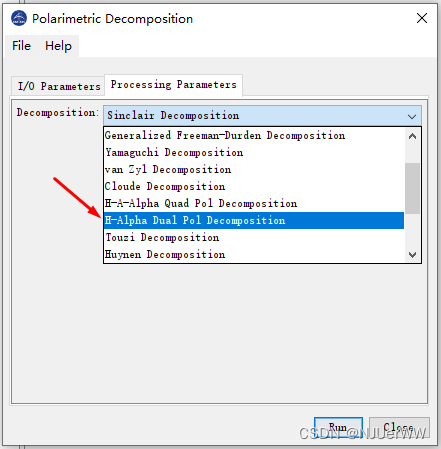

Polarimetric-Decomposition:极化分解操作,选择"H-Alpha Dual Pol Decomposition"
由于整个过程其实和这位博主的很多内容相似(https://blog.csdn.net/lidahuilidahui?type=blog),写整个过程也比较花时间,而且对SAR数据的处理需要很好的电脑配置,目前不太允许,所以我暂时先放操作步骤流程图,后面做实验顺便录制视频放到B站并更新完善我的博客。操作上有问题的可以评论区留言或私信
当然,如果可以翻墙的话,可以看操作视频:https://www.youtube.com/watch?v=qGMjwtXeZvE
目前已搬运至B站:https://www.bilibili.com/video/BV1k3411H744?spm_id_from=333.999.0.0
