【Verilog HDL】5.计数器

【 1. 源代码 】

• 异步清零、同步使能、同步翻转计数

//【copyright：Promethus】
//【Funtion】: counter
//【Ports】: clk:时钟输入[posedge]
//  		 clr：异步清零[L];
//    	     en：同步使能计数[H];
//			 ctrl：同步翻转计数;
// 			 out：当前计数值;
//			 co：进位输出值[H];
//【Instruction】：更改value为计数值，以及输出值out的位数，使得计数值不超过out所允许的最大值。
//【Data】：2020/12/18。
//【Version】：1.0
module count(clk,en,clr,ctrl,out,co);
parameter value=8;  	//更改value为计数值。
input wire clk,clr,ctrl,en;
output reg co;
output reg [3:0] out;	//更改输出值out的位数限制。

always@(posedge clk,negedge clr)
begin
    if(!clr)
		begin co<=0;out<=0; end
	else
	if(en)
	begin
		if(ctrl) //加计数
			begin
				if(out==value) begin out<=0;co<=1; end
				else 	   begin out<=out+4'b1;co<=0;end
			end
		else //减计数
			begin
				if(out==0)begin out<=value;co<=1;end
				else      begin out=out-4'b1;co<=0;end
			end
	end
end

endmodule

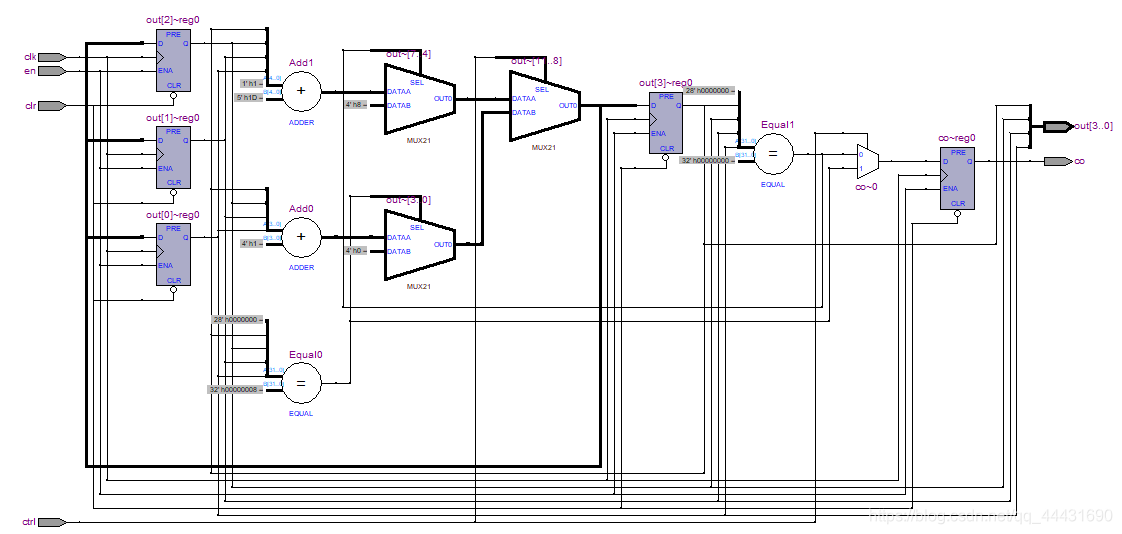

【 2. 仿真图 】
