Quartus II的基本使用及仿真

1.概述

本文描述的是如何利用QuartusII建立工程并进行基本的仿真操作。

2.建立工程及添加Vreilog文件

2.1 建立工程

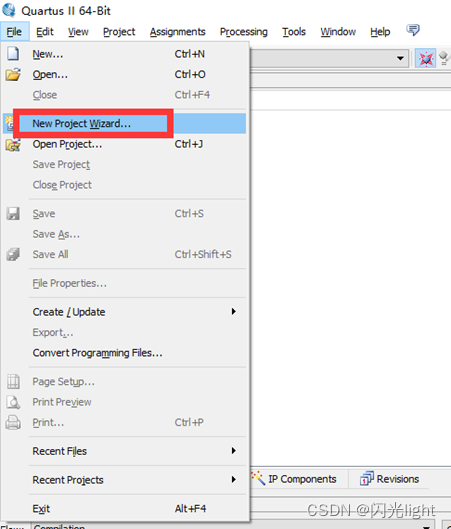

1.打开Quartus II,File>>New proje Wizard…

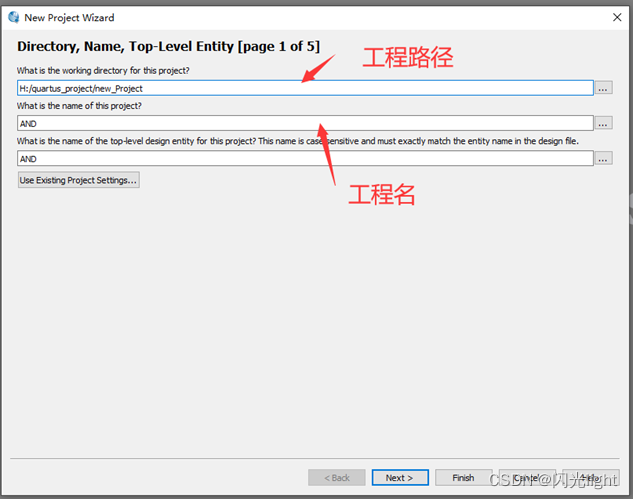

2. 设置工程路径和工程名。

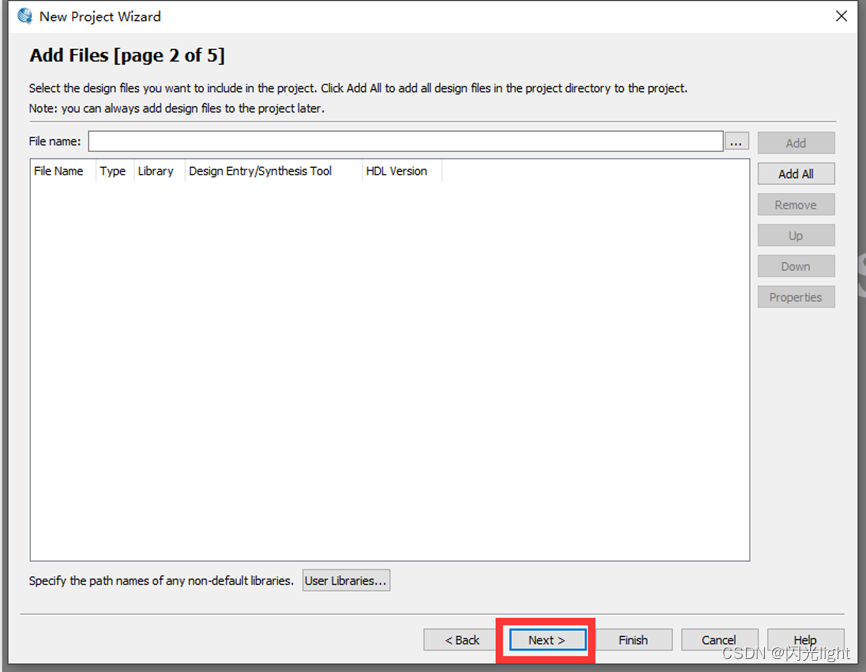

3.是否要添加verilog文件?否的话直接点击next。

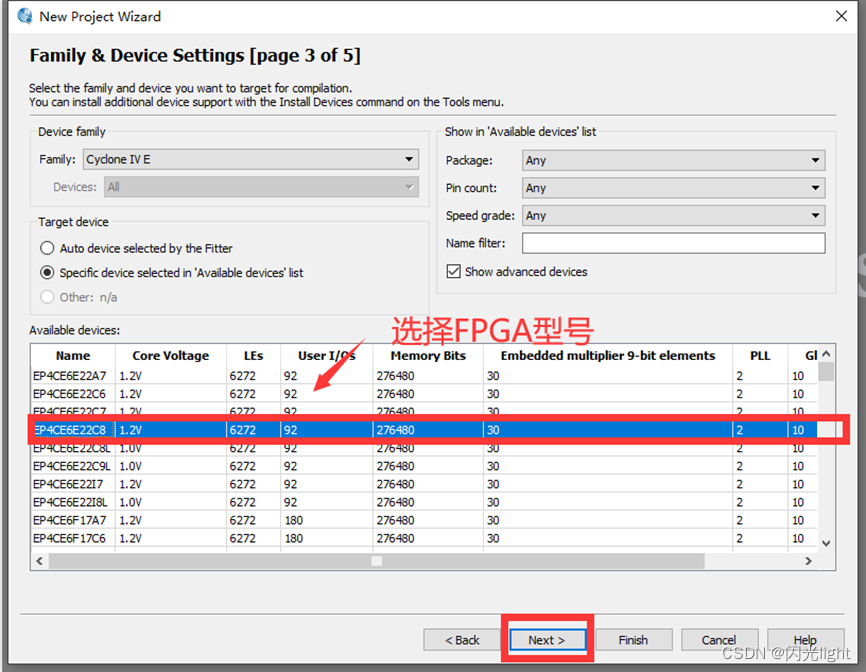

4.选择FPGA型号>>NEXT。

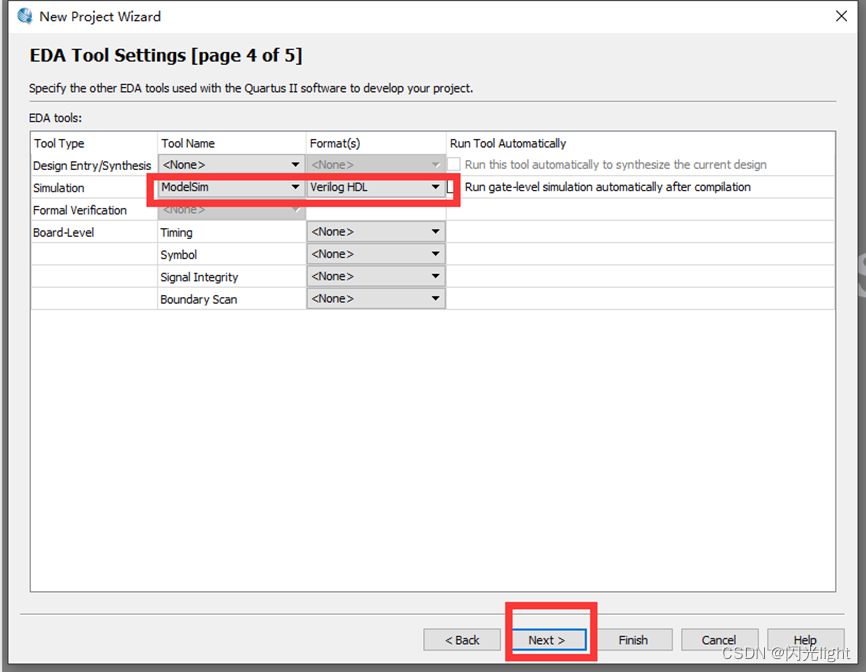

5.选择仿真工具和仿真语言,有的是Modelsim-Altera,有的是Modelsim,这个要视情况选择。

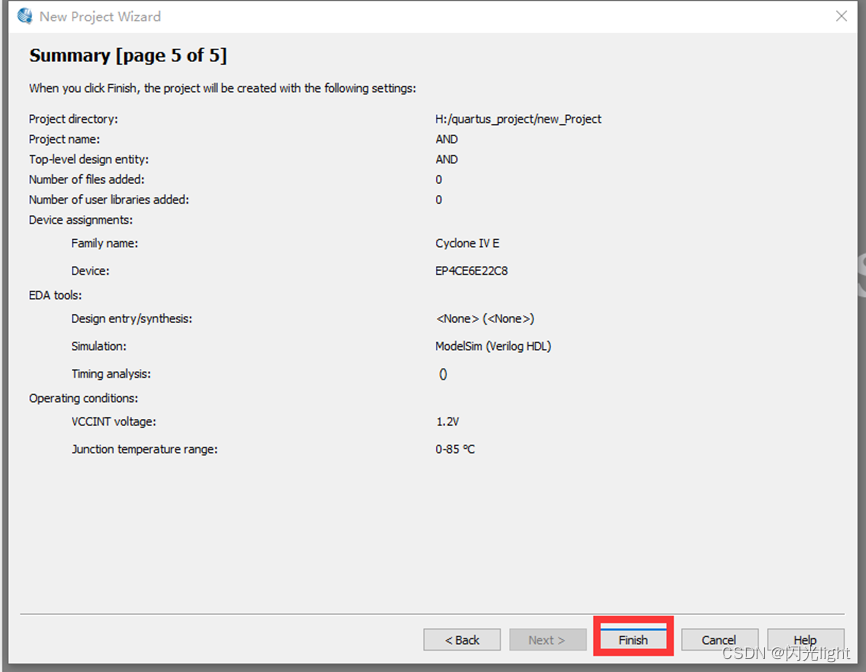

6.Finish。

2.2 添加和编写Verilog。

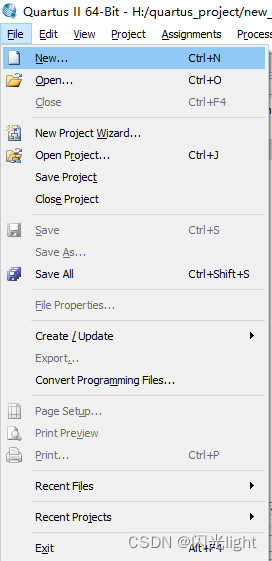

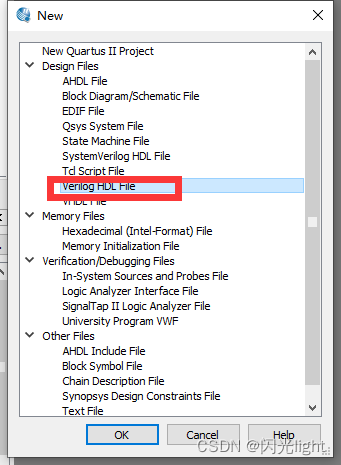

1. File>>New>>Verilog HDL>>OK;

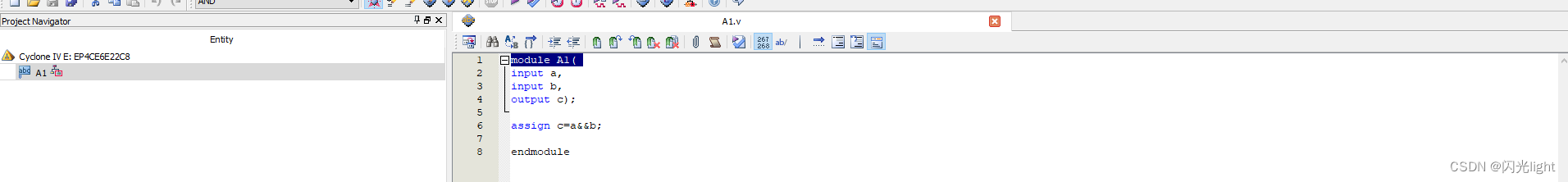

2. 编写代码。

3. 编译。

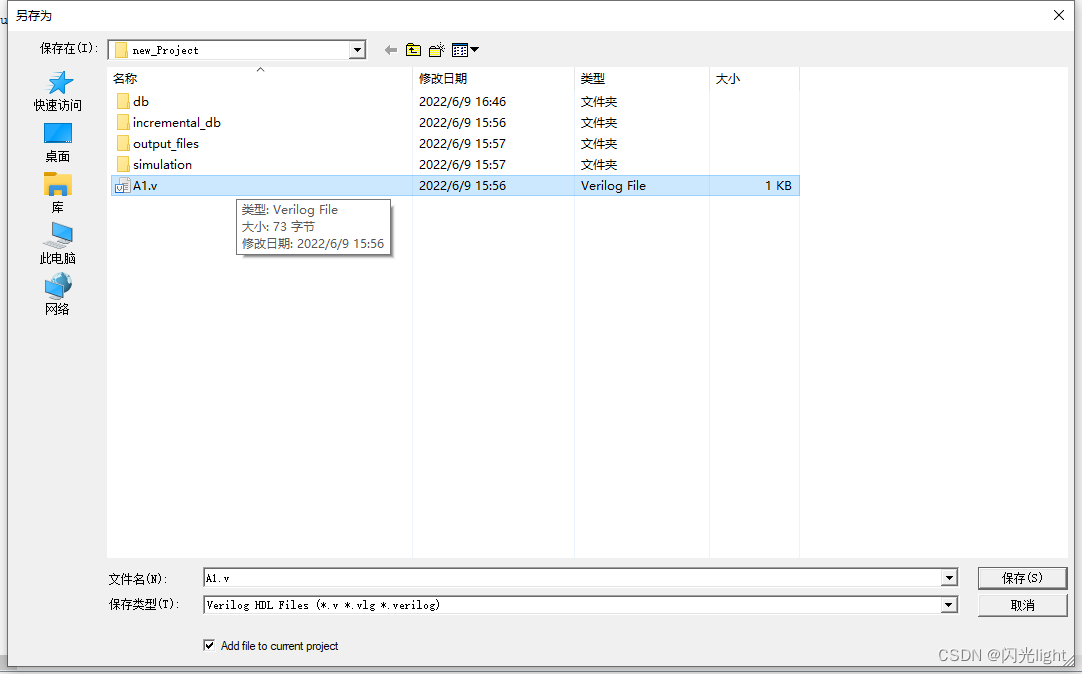

4. 保存,注意模块名和文件名相同。

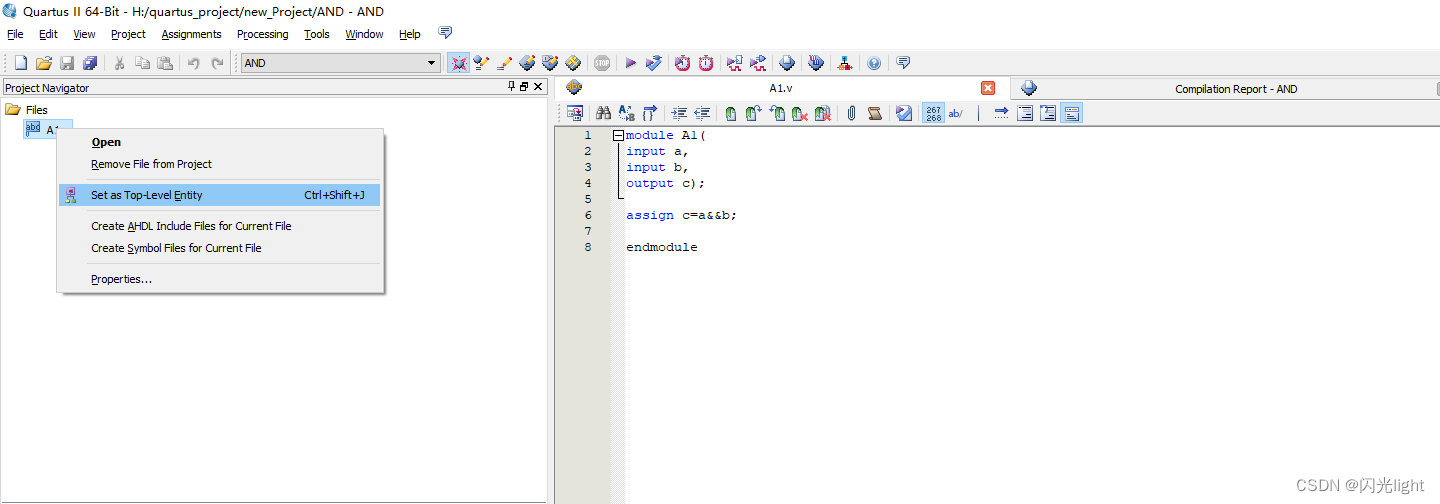

5. 设置顶层模块:右键点击你要设置为顶层模块的verilog文件,Set as Top-Level Entity即可将其设置为顶层模块。

3.仿真

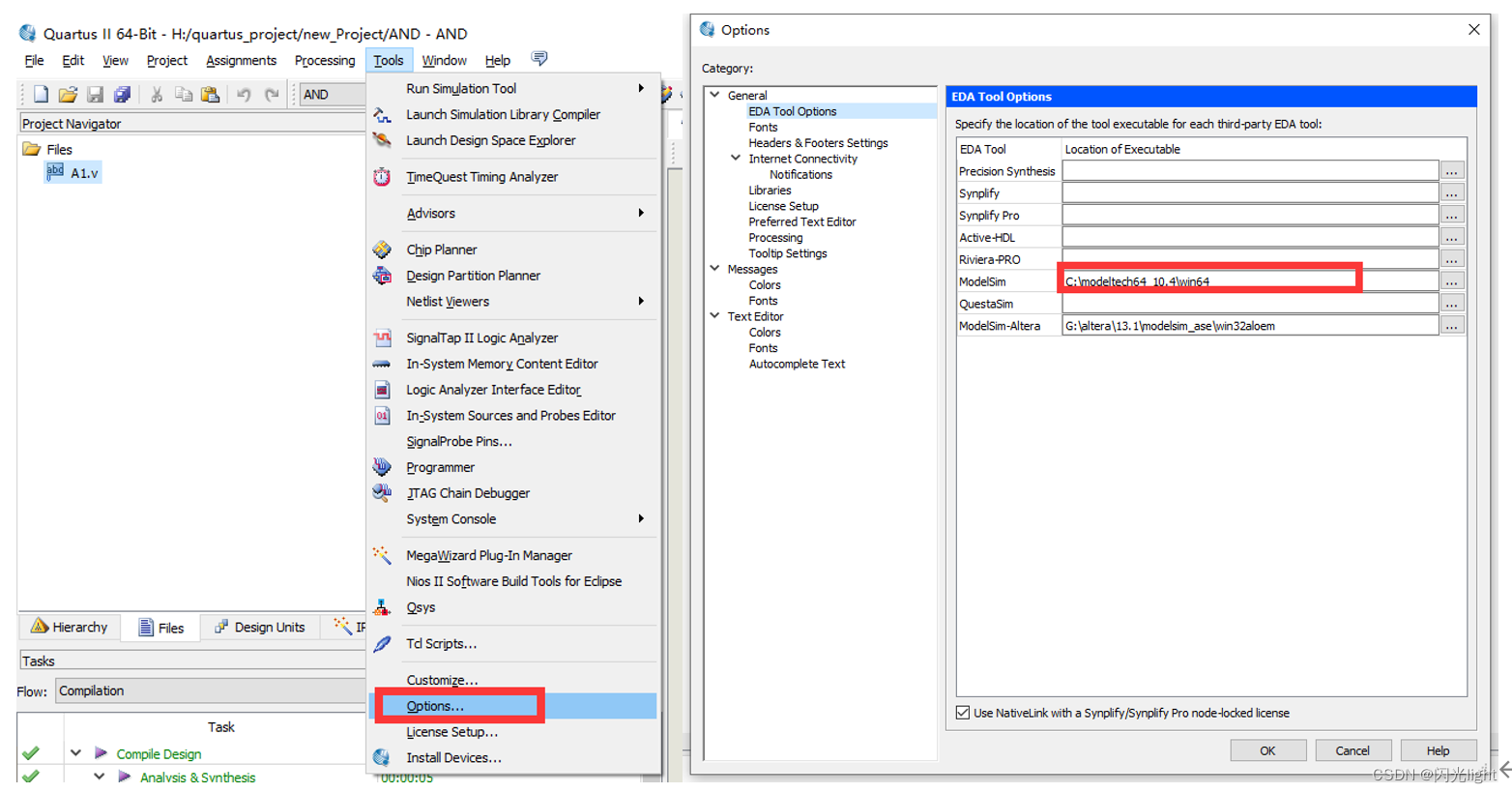

1.第⼀次⽤modelsim+quartus的时候需要在quartus中设置modelsim的路径,quartus->tools->Options…>EDA tool options ,在右边选择modelsim的安装路径,如下图:

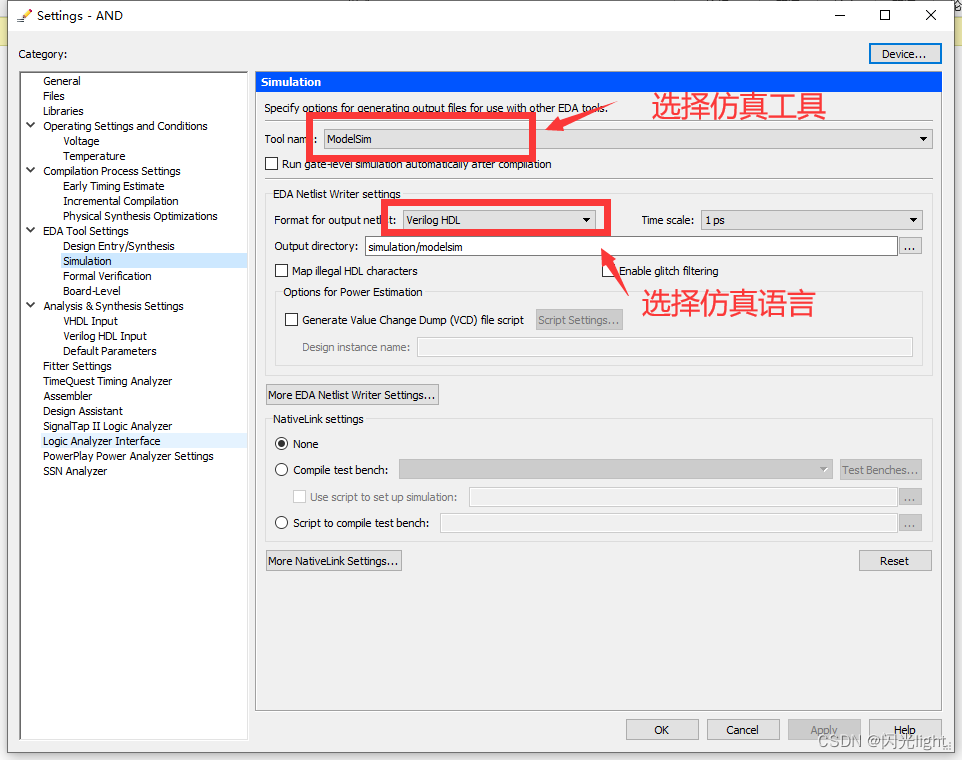

2.然后选择仿真工具和仿真语言,Assignments>>Settings>>Simulation:

3.生成Testbench模板:点击Start Test Bench Template Writer即可自动生成Testbench。

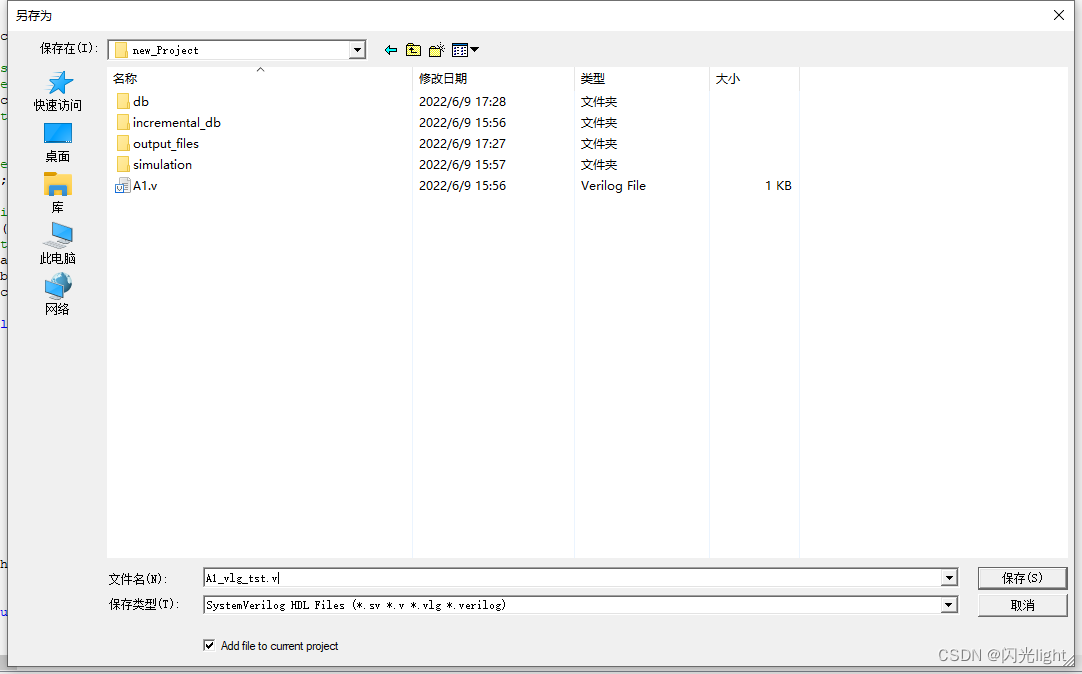

4.将TestBench添加到工程中:

5.打开testbench文件,编写testbench;编写完后保存,记得模块名要和文件名一致。

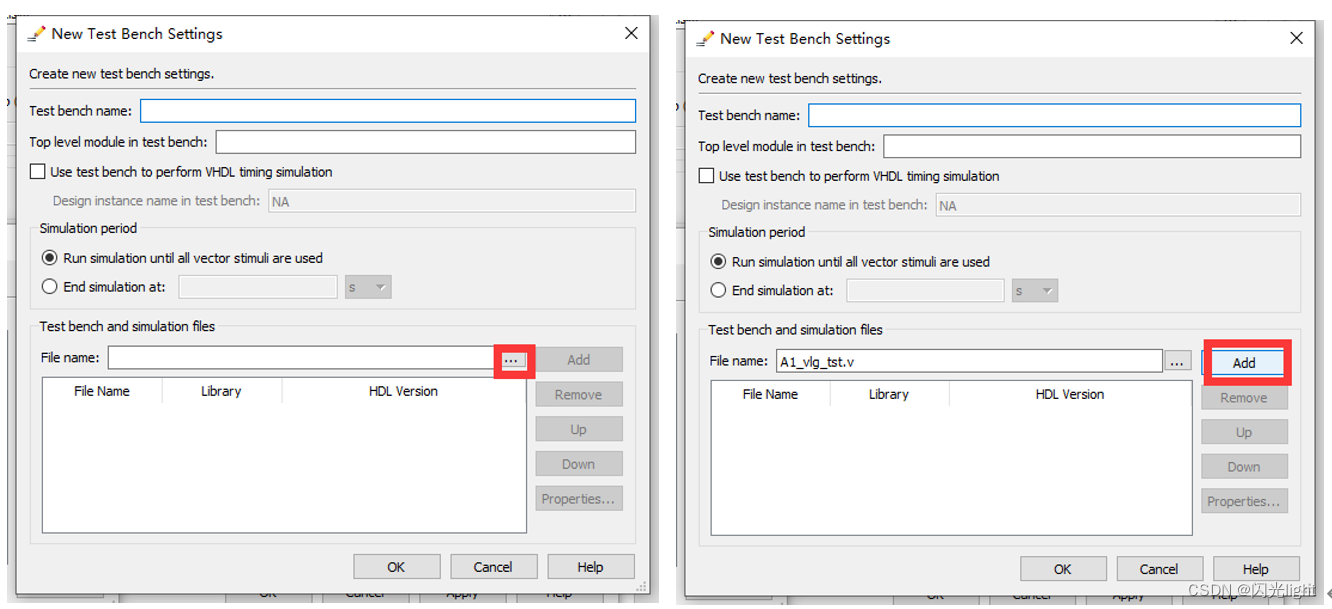

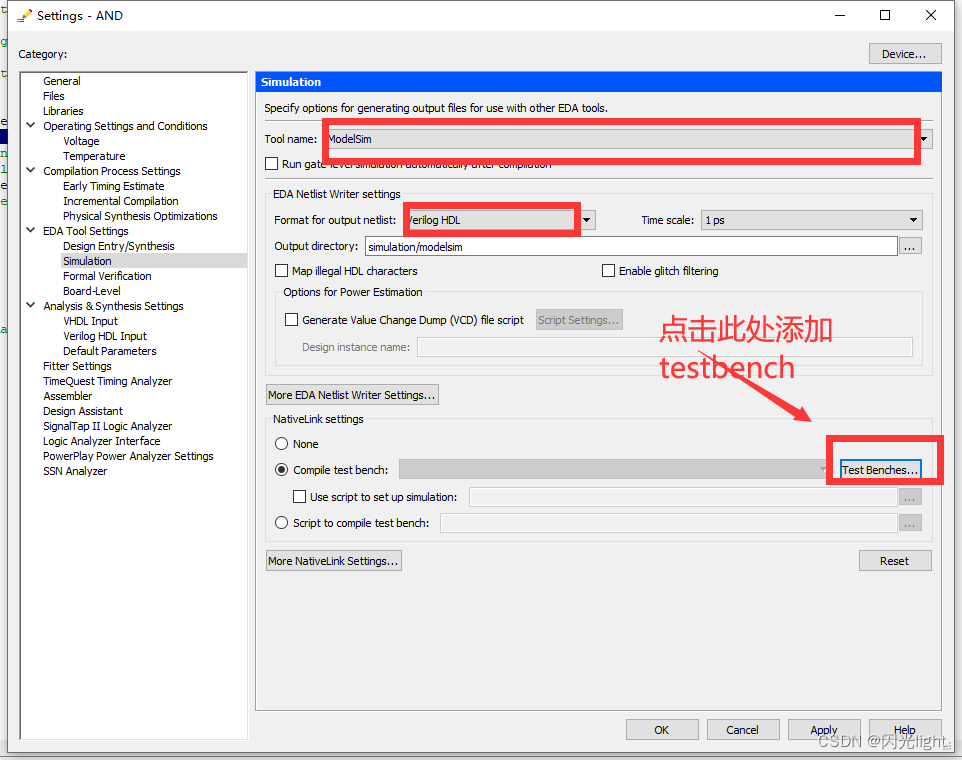

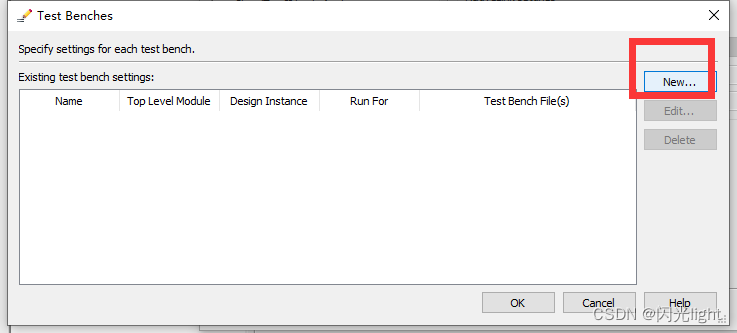

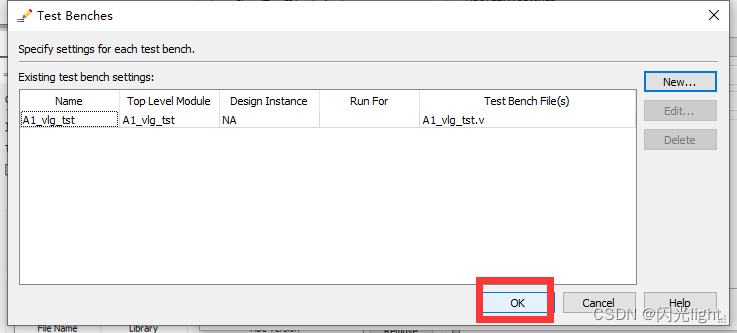

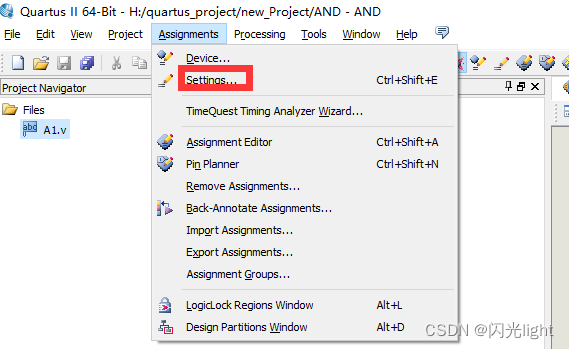

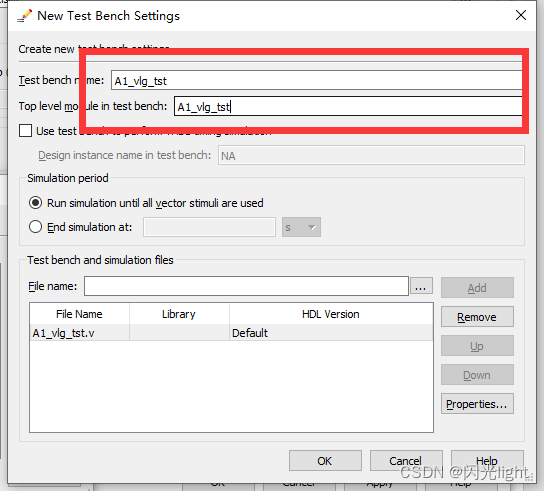

6.点击Assignment -> Settings,添加编写完的testbench

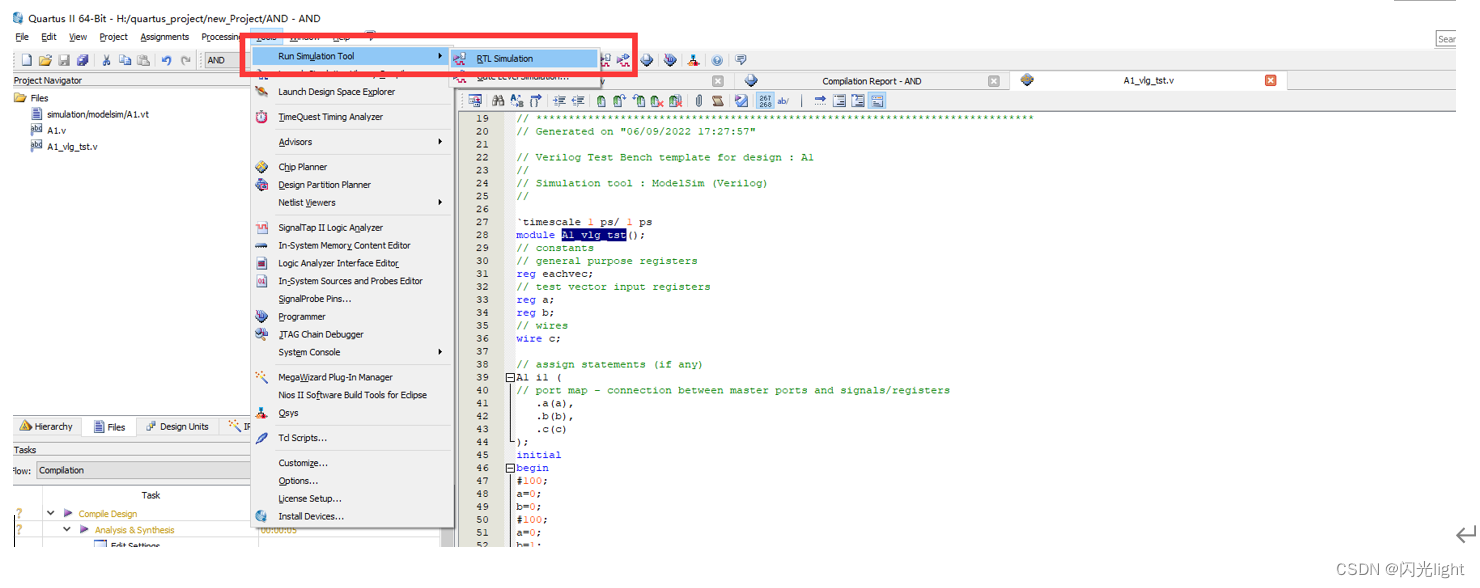

7.仿真



### 关于Quartus II 仿真使用指南 #### Quartus II 功能仿真概述 功能仿真FPGA 设计流程中的一个重要环节,能够有效验证设计逻辑的正确性和功能性。对于 Quartus II 用户而言,掌握这一技能至关重要[^2]。 #### 准备工作 在启动仿真之前,需确保已按照官方提供的安装指南成功部署 Quartus II 13.1 版本及其配套工具链。该版本支持 Windows 平台下的完整开发环境搭建,包括但不限于软件界面熟悉、项目初始化以及初步编译设置等操作[^1]。 #### 创建测试平台(Testbench) 为了实现有效的功能仿真,建议开发者构建专门用于模拟目标电路行为的 VHDL 或 Verilog 测试平台文件。此过程涉及定义输入激励信号模式、预期输出响应序列以及其他必要的控制参数设定。 #### 配置SignalTap II Logic Analyzer 除了传统的基于模型的功能仿真外,Quartus II 还集成了强大的嵌入式调试工具——SignalTap II Logic Analyzer。通过菜单栏选项【Tool】→ 【SignalTap II Logic Analyzer】可快速访问并配置实时硬件监控节点,从而捕获内部节点波形数据以便进一步分析诊断潜在的设计缺陷[^3]。 ```verilog // 示例:简单的Verilog测试平台框架 module tb_example; reg clk; // 定义时钟信号 wire out_signal; initial begin $dumpfile("example.vcd"); // 设置VCD文件名 $dumpvars(0, tb_example); // 开始转储变量变化记录 // 初始化时钟周期 forever #5 clk = ~clk; // 添加更多初始条件... end always @(posedge clk) begin // 描述期望的行为反应... end endmodule ``` #### 执行仿真运行 完成上述准备工作之后,即可利用 Quartus II 内建命令或外部 EDA 工具执行具体项目的仿真任务。注意观察终端反馈日志信息,并依据实际需求调整优化设计方案直至达到理想效果为止。
