【1】相干光成像的精确计算及应用（李俊昌）

2020年“先进激光技术”研究生暑期学校：纪念激光诞生60周年（中国激光与国防科大主办）

相干光成像的精确计算及应用（李俊昌）

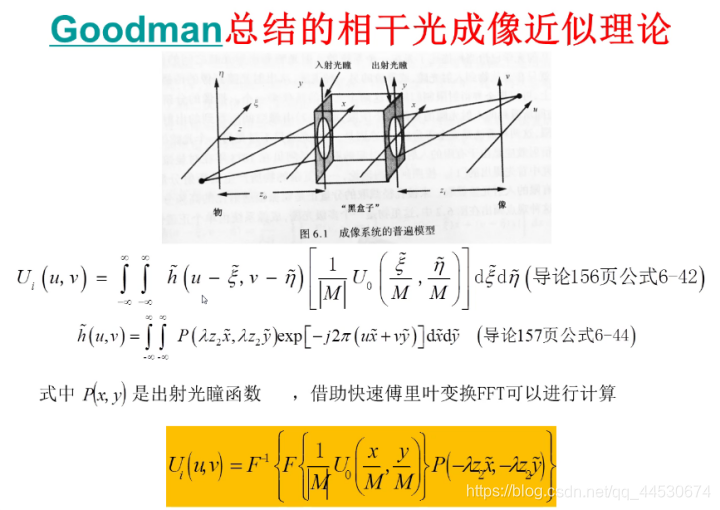

该讲座介绍了《傅里叶光学导论》相干光成像的近似计算理论和实际应用，其中包含大量有价值的教材和参考文献值得深入学习，在此特别强调Joseph W.Goodman的傅里叶光学导论非常值得一读。

• 光瞳，又叫孔径光阑的像，对通过光学系统的光束起限制作用的光学元件。它可以是光学元件(如透镜、反射镜等)本身的边框，也可以是另外设置的带圆孔的不透光屏。
• 分类 ①孔径光阑。一般光学系统具有多个光阑，其中对光束的限制作用最大，即实际上决定通过光学系统的光束大小的那个光阑称为孔径光阑。对没有其他光阑的单透镜，透镜本身的边框就是孔径光阑。孔径光阑可遮掉光束中偏离傍轴光线较多的光线，对像的清晰度、正确性、亮度和景深等有直接影响。②入射光瞳和出射光瞳。孔径光阑由其前方光学系统所成的像称为入射光瞳;由其后方光学系统所成的像称为出射光瞳。孔径光阑可与入射光瞳或出射光瞳重合，也可不重合。对单个透镜，透镜边框是孔径光阑，由于其前方和后方均无其他光学系统，故透镜边框既是入射光瞳也是出射光瞳。如果孔径光阑D位于透镜L之前 ， 在其前方无别的光学系统，故孔径光阑本身就是入射光瞳 ; D由后方透镜L所成的像D ′就是出射光瞳 。如果孔径光阑D位于透镜的后方 ，D本身就是出射光瞳;D由其前方透 镜成的像D′为入射光瞳。入射光瞳和出射光瞳为一对共轭面(见理想光学系统)。
• 孔径光阑的安放位置在不同的光学系统中是不同的:
  (1)在目视光学系统中，系统的出射光瞳必须在目镜外一定位置，以便于人眼瞳孔和出射光瞳相衔接;
  (2)在投影度量光学系统中，为使投影像的倍率不因物距变化而变化，要求系统的出射光瞳或入射光瞳位于无限远处;
  (3)当仪器不对光阑位置提出要求时，光学设计者所确定的光阑位置应是轴外光束像差校正较完善的位置;

出射光瞳的半径对主光轴上的像点所张的角称为出射孔径角。入射光瞳和出射光瞳分别控制着入射光束和出射光束孔径角的大小。

• 像差：实际工作中光学系统所成的像与近轴光学(Paraxial Optics，高斯光学)所获得的结果不同，有一定的偏离，光学成像相对近轴成像的偏离称像差。由于像差使成像与原物形状产生差异。复色光引起的色像差简称色差;非近轴单色光则引起单色像差。

• 像差 一般分两大类:色像差和单色像差。色像差简称色差，是由于透镜材料的折射率是波长的函数，由此而产生的像差。它可分为位置色差和放大率色差两种。单色像差是指即使在高度单色光时也会产生的像差，按产生的效果，又分成使像模糊和使像变形两类。前一类有球面像差、彗形像差和像散。后一类有像场弯曲和畸变。

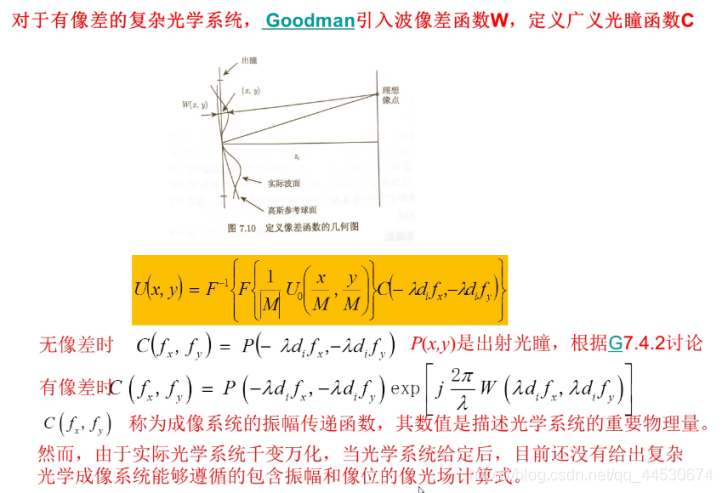

  实际的光学系统存在着各种像差。在天文上常用光线追迹的点列图来表示实际像差;也可用波像差来表示像差，由一个物点发出的光波是球面波，经过光学系统后，波面一般就不再是球面的。它与某一个基准点为中心的球面的偏离量，乘以该处介质的折射率值，称为波像差。

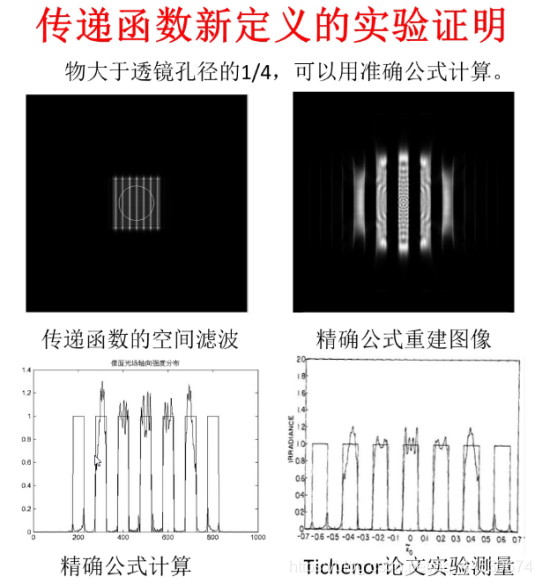

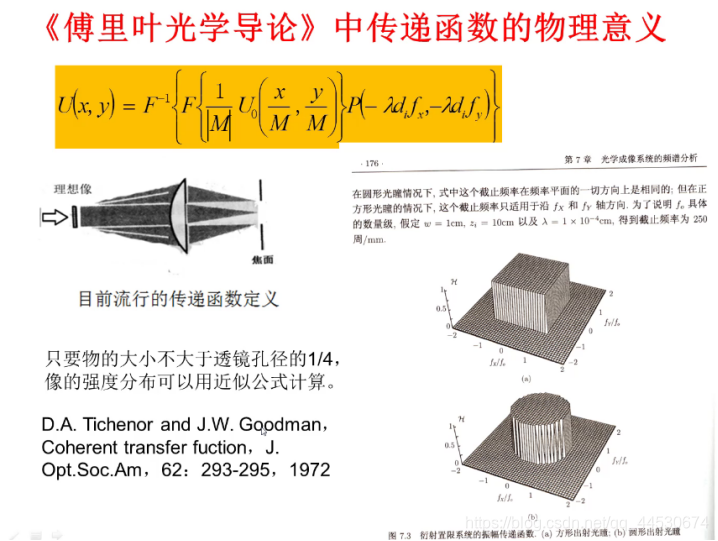

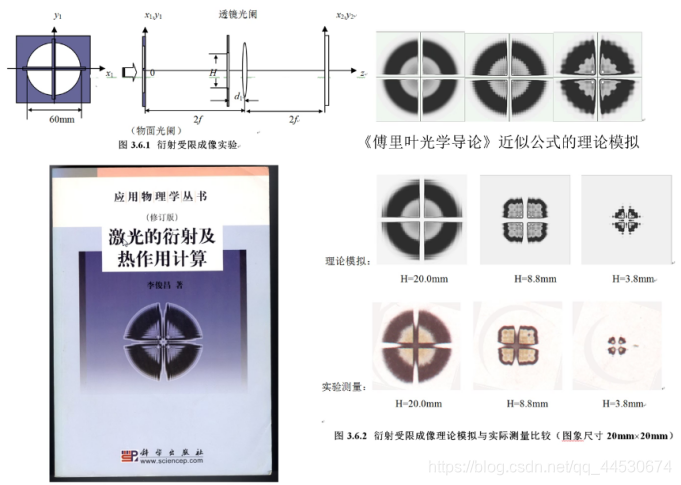

  传递函数的物理意义：只要物的大小不大于透镜孔径的1/4，像的强度分布可以用近似公式计算。

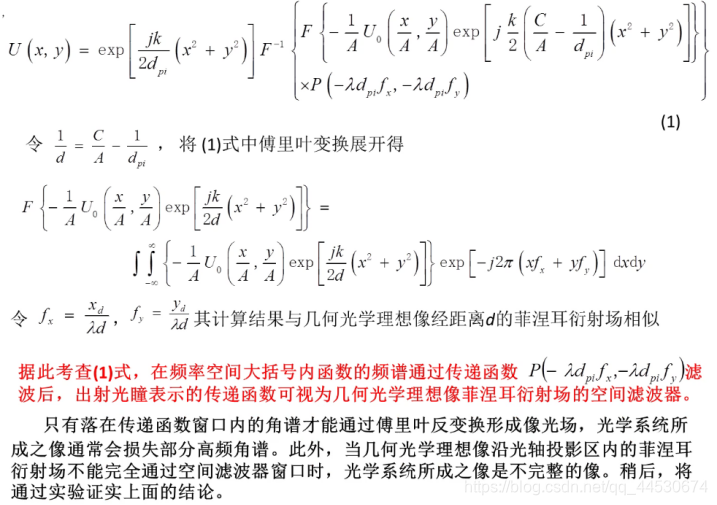

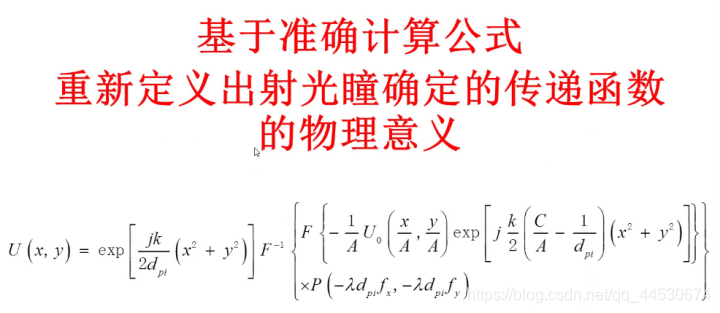

• 滤波后，出射光瞳的传递函数可视为几何光学理想菲涅耳衍射的空间滤波器。只有落在传递函数窗口内的角谱才能通过傅里叶变换形成像光场，光学系统所成之像通常会损失部分高频角谱。当几何光学理想像沿光轴投影区内的菲涅耳衍射场不能完全通过空间滤波器窗口时，光学系统所成之像是不完整的像。

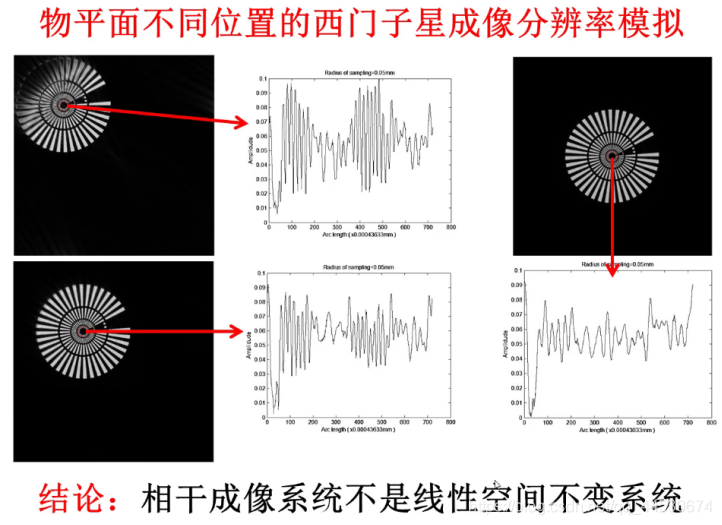

• 相干成像系统不是线性空间不变系统
• 非相干成像系统仍然是线性空间不变系统，但是利用等晕区近似导出的非相干成像计算可以推广于等晕区外。

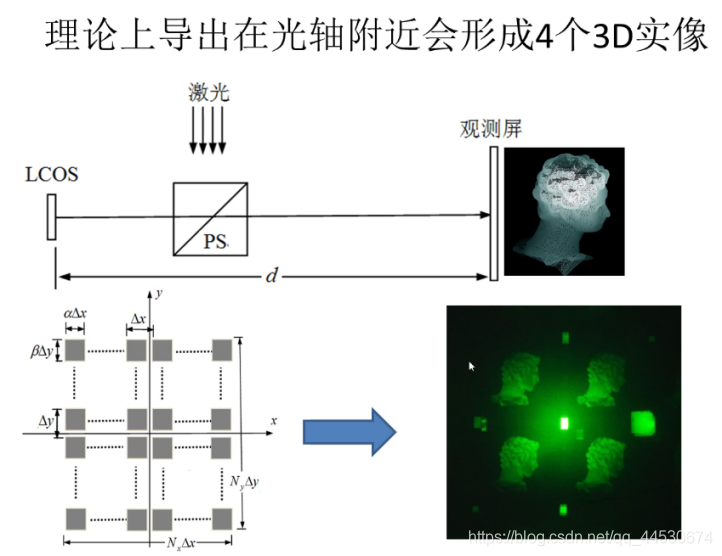

• 数字全息是用光电传感器件(如CCD或CMOS)代替干板记录全息图，然后将全息图存入计算机，用计算机模拟光学衍射过程来实现被记录物体的全息再现和处理。数字全息与传统光学全息相比具有制作成本低，成像速度快，记录和再现灵活等优点。近年来， 随着计算机特别是高分辨率CCD的发展，数字全息技术及其应用受到越来越多的关注。

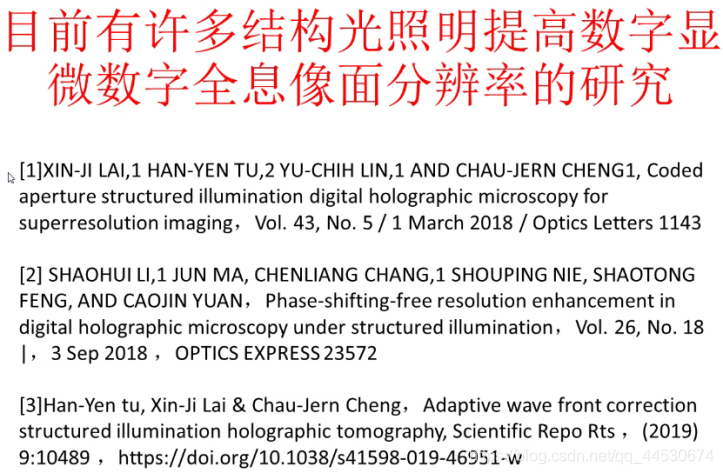

• 对于数字全息检测，振幅和相位是同等重要的物理量。结构光照明虽然能够提高部分区域的振幅分辨率，但引入的相位畸变成为需要消除的噪声。
• 应用：将数学技术与传统的光学全息技术相结合，以 CCD 器件为全息图记录介质，主要进行数字全息理论、方法、技术以及数字全息在粒子场中的应用等研究。分别以小波变换方法、菲涅耳变换方法、卷积方法和傅立叶变换方法研究同轴和离轴数字全息系统 3D 物场的再现算法和理论，以数字聚焦和层析技术获得 3D 物场的再现像。
