经典语义分割(一)利用pytorch复现全卷积神经网络FCN

这里选择B站up主[霹雳吧啦Wz]根据pytorch官方torchvision模块中实现的FCN源码。

Github连接：FCN源码

1 FCN模型搭建

1.1 FCN网络图

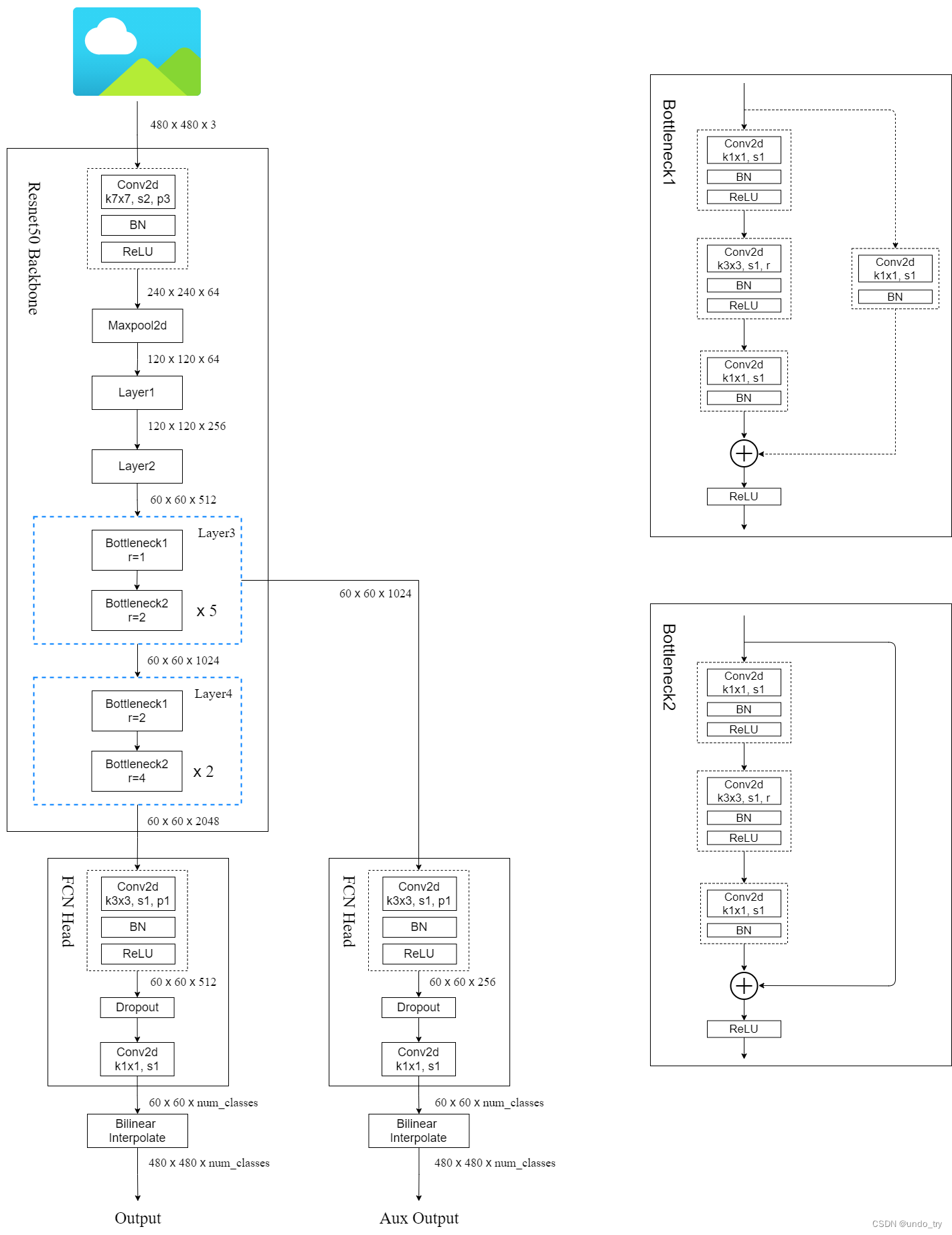

pytorch官方实现的FCN网络图，如下所示。

1.2 backbone

FCN原文中的backbone是VGG，这里pytorch官方采用了resnet作为FCN的backbone。
- ResNet的前两层跟GoogLeNet中的⼀样：
  - 在输出通道数为64、步幅为2的7 × 7卷积层后，接步幅为2的3 × 3的最大汇聚层。
  - 不同之处在于ResNet每个卷积层后增加了批量规范化层。
- GoogLeNet在后面接了4个由Inception块组成的模块。ResNet后接4个由残差块。
  - ResNet则使用4个由残差块组成的模块，每个模块使用若干个同样输出通道数的残差块。
  - 第1个模块(layer1)由于之前已经使用了步幅为2的最大汇聚层，所以无须减小高和宽。
  - 原生的ResNet在之后的每个模块(layer2、layer3、layer4)在第⼀个残差块里将上一个模块的通道数翻倍，并将高和宽减半。
  - 不过，在这里和原生的ResNet不同的是，layer3和layer4使用了空洞卷积，并且高宽不减半。

# /fcn/src/backbone.py
import torch
import torch.nn as nn
from torchinfo import summary

def conv3x3(in_planes, out_planes, stride=1, groups=1, dilation=1):
    """3x3 convolution with padding"""
    return nn.Conv2d(in_planes, out_planes, kernel_size=3, stride=stride,
                     padding=dilation, groups=groups, bias=False, dilation=dilation)


def conv1x1(in_planes, out_planes, stride=1):
    """1x1 convolution"""
    return nn.Conv2d(in_planes, out_planes, kernel_size=1, stride=stride, bias=False)


class Bottleneck(nn.Module):
    # Bottleneck in torchvision places the stride for downsampling at 3x3 convolution(self.conv2)
    # while original implementation places the stride at the first 1x1 convolution(self.conv1)
    # according to "Deep residual learning for image recognition"https://arxiv.org/abs/1512.03385.
    # This variant is also known as ResNet V1.5 and improves accuracy according to
    # https://ngc.nvidia.com/catalog/model-scripts/nvidia:resnet_50_v1_5_for_pytorch.

    expansion = 4

    def __init__(self, inplanes, planes, stride=1, downsample=None, groups=1,
                 base_width=64, dilation=1, norm_layer=None):
        super(Bottleneck, self).__init__()
        if norm_layer is None:
            norm_layer = nn.BatchNorm2d
        width = int(planes * (base_width / 64.)) * groups
        # Both self.conv2 and self.downsample layers downsample the input when stride != 1
        self.conv1 = conv1x1(inplanes, width)
        self.bn1 = norm_layer(width)
        self.conv2 = conv3x3(width, width, stride, groups, dilation)
        self.bn2 = norm_layer(width)
        self.conv3 = conv1x1(width, planes * self.expansion)
        self.bn3 = norm_layer(planes * self.expansion)
        self.relu = nn.ReLU(inplace=True)
        self.downsample = downsample
        self.stride = stride

    def forward(self, x):
        identity = x

        out = self.conv1(x)
        out = self.bn1(out)
        out = self.relu(out)

        out = self.conv2(out)
        out = self.bn2(out)
        out = self.relu(out)

        out = self.conv3(out)
        out = self.bn3(out)

        if self.downsample is not None:
            identity = self.downsample(x)

        out += identity
        out = self.relu(out)

        return out


class ResNet(nn.Module):

    def __init__(self, block, layers, num_classes=1000, zero_init_residual=False,
                 groups=1, width_per_group=64, replace_stride_with_dilation=None,
                 norm_layer=None):
        super(ResNet, self).__init__()
        if norm_layer is None:
            norm_layer = nn.BatchNorm2d
        self._norm_layer = norm_layer

        self.inplanes = 64
        self.dilation = 1
        if replace_stride_with_dilation is None:
            # each element in the tuple indicates if we should replace
            # the 2x2 stride with a dilated convolution instead
            replace_stride_with_dilation = [False, False, False]
        if len(replace_stride_with_dilation) != 3:
            raise ValueError("replace_stride_with_dilation should be None "
                             "or a 3-element tuple, got {}".format(replace_stride_with_dilation))
        self.groups = groups
        self.base_width = width_per_group
        '''
        1、ResNet的前两层
           ResNet的前两层跟GoogLeNet中的⼀样：
              在输出通道数为64、步幅为2的7 × 7卷积层后，接步幅为2的3 × 3的最⼤汇聚层。
              不同之处在于ResNet每个卷积层后增加了批量规范化层。
        '''
        self.conv1 = nn.Conv2d(in_channels=3, out_channels=self.inplanes, kernel_size=7, stride=2, padding=3,bias=False)
        self.bn1 = norm_layer(self.inplanes)
        self.relu = nn.ReLU(inplace=True)
        self.maxpool = nn.MaxPool2d(kernel_size=3, stride=2, padding=1)
        '''
        2、ResNet后接4个由残差块
            GoogLeNet在后⾯接了4个由Inception块组成的模块。
            ResNet则使⽤4个由残差块组成的模块，每个模块使⽤若⼲个同样输出通道数的残差块。
            第⼀个模块(layer1)由于之前已经使⽤了步幅为2的最⼤汇聚层，所以⽆须减⼩⾼和宽。
            之后的每个模块(layer2、layer3、layer4)在第⼀个残差块⾥将上⼀个模块的通道数翻倍，并将⾼和宽减半。

            不过，在这里和原生的ResNet不同的是，layer3和layer4使用了空洞卷积，并且高宽不减半。
        '''
        self.layer1 = self._make_layer(block, 64,  layers[0])
        self.layer2 = self._make_layer(block, 128, layers[1], stride=2, dilate=replace_stride_with_dilation[0])
        self.layer3 = self._make_layer(block, 256, layers[2], stride=2, dilate=replace_stride_with_dilation[1])
        self.layer4 = self._make_layer(block, 512, layers[3], stride=2, dilate=replace_stride_with_dilation[2])
        self.avgpool = nn.AdaptiveAvgPool2d((1, 1))
        self.fc = nn.Linear(512 * block.expansion, num_classes)

        for m in self.modules():
            if isinstance(m, nn.Conv2d):
                nn.init.kaiming_normal_(m.weight, mode='fan_out', nonlinearity='relu')
            elif isinstance(m, nn.BatchNorm2d):
                nn.init.constant_(m.weight, 1)
                nn.init.constant_(m.bias, 0)

        # Zero-initialize the last BN in each residual branch,
        # so that the residual branch starts with zeros, and each residual block behaves like an identity.
        # This improves the model by 0.2~0.3% according to https://arxiv.org/abs/1706.02677
        if zero_init_residual:
            for m in self.modules():
                if isinstance(m, Bottleneck):
                    nn.init.constant_(m.bn3.weight, 0)

    def _make_layer(self, block, planes, blocks, stride=1, dilate=False):
        norm_layer = self._norm_layer
        downsample = None
        previous_dilation = self.dilation
        if dilate:
            # layer3和layer4使用了空洞卷积，高宽不减半，因此设置stride = 1
            self.dilation *= stride
            stride = 1
        # layer2、layer3和layer4的stride=2，满足
        # layer1的stride=1，但是inplanes(64) ！= planes * block.expansion（64×4），因此也满足
        if stride != 1 or self.inplanes != planes * block.expansion:
            downsample = nn.Sequential(
                conv1x1(self.inplanes, planes * block.expansion, stride),
                norm_layer(planes * block.expansion),
            )
        # 对于每个layer，只有第1个Bottleneck需要downsample
        layers = []
        layers.append(block(self.inplanes, planes, stride, downsample, self.groups,
                            self.base_width, previous_dilation, norm_layer))
        self.inplanes = planes * block.expansion
        # 对于每个layer，从第2个Bottleneck开始，就不需要downsample
        for _ in range(1, blocks):
            layers.append(block(self.inplanes, planes, groups=self.groups,
                                base_width=self.base_width, dilation=self.dilation,
                                norm_layer=norm_layer))

        return nn.Sequential(*layers)

    def _forward_impl(self, x):
        # See note [TorchScript super()]
        x = self.conv1(x)
        x = self.bn1(x)
        x = self.relu(x)
        x = self.maxpool(x)

        x = self.layer1(x)
        x = self.layer2(x)
        x = self.layer3(x)
        x = self.layer4(x)

        x = self.avgpool(x)
        x = torch.flatten(x, 1)
        x = self.fc(x)

        return x

    def forward(self, x):
        return self._forward_impl(x)


def _resnet(block, layers, **kwargs):
    model = ResNet(block, layers, **kwargs)
    return model


def resnet50(**kwargs):
    r"""ResNet-50 model from
    `"Deep Residual Learning for Image Recognition" <https://arxiv.org/pdf/1512.03385.pdf>`_

    Args:
        pretrained (bool): If True, returns a model pre-trained on ImageNet
        progress (bool): If True, displays a progress bar of the download to stderr
    """
    return _resnet(Bottleneck, [3, 4, 6, 3], **kwargs)


def resnet101(**kwargs):
    r"""ResNet-101 model from
    `"Deep Residual Learning for Image Recognition" <https://arxiv.org/pdf/1512.03385.pdf>`_

    Args:
        pretrained (bool): If True, returns a model pre-trained on ImageNet
        progress (bool): If True, displays a progress bar of the download to stderr
    """
    return _resnet(Bottleneck, [3, 4, 23, 3], **kwargs)



if __name__ == '__main__':
    net = resnet50(replace_stride_with_dilation=[False, True, True])
    print(net)
    # pip install torchinfo
    # 可以看到网络每一层的输出shape以及网络参数信息
    summary(net, input_size=(1, 3, 480, 480))

1.3 FCN Head

经过backbone后，再通过FCN Head模块。
- 通过3×3卷积层缩小通道为原来的1/4【2048-512】，再通过一个dropout和一个1×1卷积层
- 这里1×1卷积层调整特征层的channel为分割类别中的类别个数。
- layer3中引出的一条FCN Head辅助分类器，是为了防止误差梯度无法传递到网络浅层。
  - 训练的时候是可以使用辅助分类器件的。
  - 最后去预测或者部署到正式环境的时候只用主干的output，不用aux output。
最后经过双线性插值还原特征图大小到原图。

# /fcn/src/fcn_model.py
from collections import OrderedDict

from typing import Dict

import torch
from torch import nn, Tensor
from torch.nn import functional as F
try:
    from .backbone import resnet50, resnet101
except:
    from backbone import resnet50, resnet101


class IntermediateLayerGetter(nn.ModuleDict):
    _version = 2
    __annotations__ = {
        "return_layers": Dict[str, str],
    }

    def __init__(self, model: nn.Module, return_layers: Dict[str, str]) -> None:
        if not set(return_layers).issubset([name for name, _ in model.named_children()]):
            raise ValueError("return_layers are not present in model")
        orig_return_layers = return_layers
        return_layers = {str(k): str(v) for k, v in return_layers.items()}

        # 重新构建backbone，将没有使用到的模块全部删掉
        layers = OrderedDict()
        for name, module in model.named_children():
            layers[name] = module
            if name in return_layers:
                del return_layers[name]
            if not return_layers:
                break

        super(IntermediateLayerGetter, self).__init__(layers)
        self.return_layers = orig_return_layers

    def forward(self, x: Tensor) -> Dict[str, Tensor]:
        out = OrderedDict()
        for name, module in self.items():
            x = module(x)
            # self.return_layers = {'layer4': 'out', 'layer3': 'aux'}
            if name in self.return_layers:
                out_name = self.return_layers[name]
                out[out_name] = x
        return out


class FCN(nn.Module):
    __constants__ = ['aux_classifier']

    def __init__(self, backbone, classifier, aux_classifier=None):
        super(FCN, self).__init__()
        self.backbone = backbone
        self.classifier = classifier
        self.aux_classifier = aux_classifier

    def forward(self, x: Tensor) -> Dict[str, Tensor]:
        input_shape = x.shape[-2:]
        # contract: features is a dict of tensors
        features = self.backbone(x)

        result = OrderedDict()
        x = features["out"]
        x = self.classifier(x)
        # 原论文中虽然使用的是ConvTranspose2d，但权重是冻结的，所以就是一个bilinear插值
        x = F.interpolate(x, size=input_shape, mode='bilinear', align_corners=False)
        result["out"] = x

        # FCN Head辅助分类器，是为了防止误差梯度无法传递到网络浅层
        if self.aux_classifier is not None:
            x = features["aux"]
            x = self.aux_classifier(x)
            # 原论文中虽然使用的是ConvTranspose2d，但权重是冻结的，所以就是一个bilinear插值
            x = F.interpolate(x, size=input_shape, mode='bilinear', align_corners=False)
            result["aux"] = x

        return result


class FCNHead(nn.Sequential):
    def __init__(self, in_channels, channels):
        # 通过3×3卷积层缩小通道为原来的1/4【2048-512】，再通过一个dropout和一个1×1卷积层
        inter_channels = in_channels // 4
        layers = [
            nn.Conv2d(in_channels, inter_channels, 3, padding=1, bias=False),
            nn.BatchNorm2d(inter_channels),
            nn.ReLU(),
            nn.Dropout(0.1),
            nn.Conv2d(inter_channels, channels, 1) # 这里1×1卷积层调整特征层的channel为分割类别中的类别个数
        ]

        super(FCNHead, self).__init__(*layers)


def fcn_resnet50(aux, num_classes=21, pretrain_backbone=False):
    # 'resnet50_imagenet': 'https://download.pytorch.org/models/resnet50-0676ba61.pth'
    # 'fcn_resnet50_coco': 'https://download.pytorch.org/models/fcn_resnet50_coco-1167a1af.pth'
    backbone = resnet50(replace_stride_with_dilation=[False, True, True])

    if pretrain_backbone:
        # 载入resnet50 backbone预训练权重
        backbone.load_state_dict(torch.load("resnet50.pth", map_location='cpu'))

    out_inplanes = 2048
    aux_inplanes = 1024

    return_layers = {'layer4': 'out'}
    if aux:
        return_layers['layer3'] = 'aux'
    # backbone经过前向传播的结果为OrderedDict()
    backbone = IntermediateLayerGetter(backbone, return_layers=return_layers)

    aux_classifier = None
    # why using aux: https://github.com/pytorch/vision/issues/4292
    if aux:
        aux_classifier = FCNHead(aux_inplanes, num_classes)

    classifier = FCNHead(out_inplanes, num_classes)

    model = FCN(backbone, classifier, aux_classifier)

    return model


def fcn_resnet101(aux, num_classes=21, pretrain_backbone=False):
    # 'resnet101_imagenet': 'https://download.pytorch.org/models/resnet101-63fe2227.pth'
    # 'fcn_resnet101_coco': 'https://download.pytorch.org/models/fcn_resnet101_coco-7ecb50ca.pth'
    backbone = resnet101(replace_stride_with_dilation=[False, True, True])

    if pretrain_backbone:
        # 载入resnet101 backbone预训练权重
        backbone.load_state_dict(torch.load("resnet101.pth", map_location='cpu'))

    out_inplanes = 2048
    aux_inplanes = 1024

    return_layers = {'layer4': 'out'}
    if aux:
        return_layers['layer3'] = 'aux'
    backbone = IntermediateLayerGetter(backbone, return_layers=return_layers)

    aux_classifier = None
    # why using aux: https://github.com/pytorch/vision/issues/4292
    if aux:
        aux_classifier = FCNHead(aux_inplanes, num_classes)

    classifier = FCNHead(out_inplanes, num_classes)

    model = FCN(backbone, classifier, aux_classifier)

    return model


if __name__ == '__main__':
    model = fcn_resnet50(aux=True, num_classes=21)
    print(model)
    x = torch.randn(size=(1, 3, 480, 480))
    print(model(x)['out'].shape)
    print(model(x)['aux'].shape)

2 损失函数的计算

2.1 VOC的标注详解

在这里插入图片描述

这张图片大致可以分为四部分，一部分是黑色背景，一部分是粉红色的人，一部分是大红色的飞机，还有一部分是白色的神秘物体。
- 图片的背景，它是黑色的，背景类别为0，因此在调色板中0所对应的RGB值为[0,0,0]，为黑色。
- pascal_voc_classes.json中"person": 15，可知人用数字15表示，而在palette.json中，"15": [192, 128, 128]可知15对应的RGB为粉红色，因此粉红色的是人。
- 同理，可知飞机"aeroplane": 1在调色板中对应的颜色为大红色。
- 这个白色的神秘物体其实也是一个小飞机，但很难分辨，故标注时用白色像素给隐藏起来了，最后白色对应的像素也不会参与损失计算。如果你足够细心的话，你会发现在人和飞机的边缘其实都是存在一圈白色的像素的，这是为了更好的区分不同类别对应的像素。同样，这里的白色也不会参与损失计算。
我们可以用程序来看看标注图像中是否有白色像素。
```
from PIL import Image
import numpy as np
img = Image.open('D:\\VOCdevkit\\VOC2007\\SegmentationClass\\2007_000032.png')
img_np = np.array(img)
```

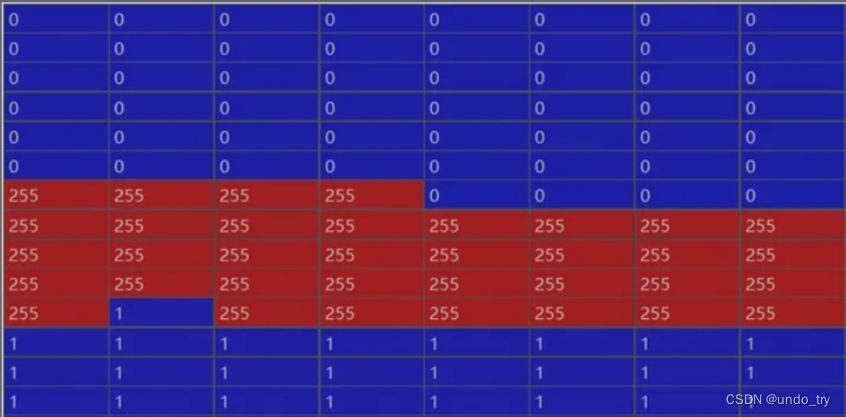

- 可以看到地下的像素是1，表示飞机（大红色），上面的像素为0，表示背景（黑色），中间的像素为255，这就对应着飞机周围的白色像素。
- 我们可以看一下255对应的RGB值， [224,224,192]表示的RGB颜色为白色。
- 这里的255需要注意，后面计算损失时白色部分不计算正是通过忽略这个值实现的。

2.2 交叉熵损失cross_entropy

$loss(x,class)=-log(\frac{e^{x[class]}}{\sum\limits_{j} e^{x[j]}})=-x[class]+log(\sum\limits_{j} e^{x[j]})\\ 举个例子：假设输入x=[0.1,0.2,0.3]，标签class=1 \\ loss(x,class)=-x[class]+log(\sum\limits_{j} e^{x[j]})=-0.2 +log( e^{x[0]} + e^{x[1]} + e^{x[2]}) \\ = -0.2 +log( e^{0.1} + e^{0.2} + e^{0.3})$

我们可以用程序进行验证：

import torch
import numpy as np
import math

# 官方实现
input = torch.tensor([[0.1, 0.2, 0.3],
                      [0.1, 0.2, 0.3],
                      [0.1, 0.2, 0.3]])
target = torch.tensor([0, 1, 2])
loss = torch.nn.functional.cross_entropy(input, target)
print('官方计算 loss = ', loss.numpy())

# 自己计算
res0 = -0.1 + np.log(math.exp(0.1) + math.exp(0.2) + math.exp(0.3))
res1 = -0.2 + np.log(math.exp(0.1) + math.exp(0.2) + math.exp(0.3))
res2 = -0.3 + np.log(math.exp(0.1) + math.exp(0.2) + math.exp(0.3))
res = (res0 + res1 + res2) / 3
print('自己计算 loss = %.7f ' % res)

# 仅精度有差别，所以这证明了我们的计算方式是没有错的。
官方计算 loss = 1.1019429
自己计算 loss = 1.1019428

FCN在计算损失是会忽略白色的像素，其就对应着标签中的255。

忽略白色像素的损失其实很简单，只要在函数调用时传入ignore_index并指定对应的值即可。

如对本例来说，现我打算忽略target中标签为2的数据，即不让其参与损失计算，我们来看看如何使用cross_entropy函数来实现。

import torch
import numpy as np
import math

# 官方实现
input = torch.tensor([[0.1, 0.2, 0.3],
                      [0.1, 0.2, 0.3],
                      [0.1, 0.2, 0.3]])
target = torch.tensor([0, 1, 2])
loss = torch.nn.functional.cross_entropy(input, target,  ignore_index=2)
print('官方计算 loss = ', loss.numpy())

# 自己计算
res0 = -0.1 + np.log(math.exp(0.1) + math.exp(0.2) + math.exp(0.3))
res1 = -0.2 + np.log(math.exp(0.1) + math.exp(0.2) + math.exp(0.3))
res = (res0 + res1 ) / 2
print('自己计算 loss = %.6f ' % res)

官方计算 loss = 1.151943
自己计算 loss = 1.151943

2.3 FCN中损失计算过程

程序中输入cross_entropy函数中的x通常是4维的tensor，即[N，C，H，W]，这时候训练损失是怎么计算的呢？我们以x的维度为[1，2，2，2]为例讲解

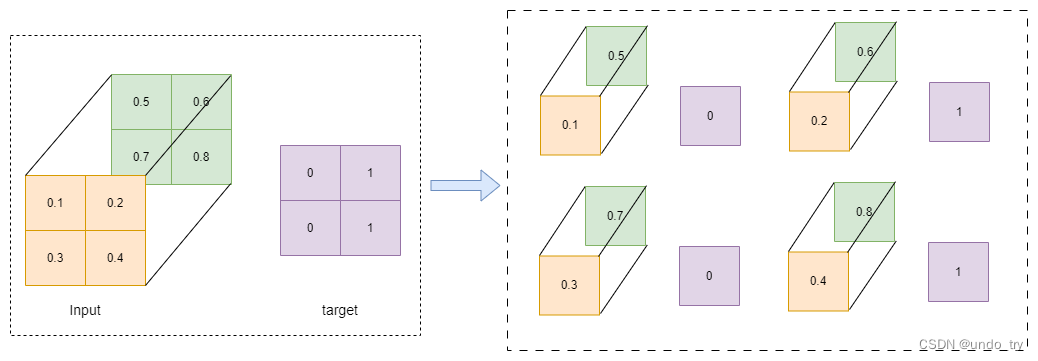

我们手动计算时候，会将数据按通道方向展开，然后分别计算cross_entropy，最后求平均（如下图所示）

在这里插入图片描述

import torch
import numpy as np
import math

# 1、官方计算
input = torch.tensor([[[[0.1, 0.2],
                        [0.3, 0.4]],

                       [[0.5, 0.6],
                        [0.7, 0.8]]]])    #shape(1 2 2 2 )

target = torch.tensor([[[0, 1],
                        [0, 1]]])

loss = torch.nn.functional.cross_entropy(input, target)
print('官方计算 loss = ', loss.numpy())


# 2、自己计算
res0 = -0.1 + np.log(math.exp(0.1) + math.exp(0.5))
res1 = -0.6 + np.log(math.exp(0.2) + math.exp(0.6))
res2 = -0.3 + np.log(math.exp(0.3) + math.exp(0.7))
res3 = -0.8 + np.log(math.exp(0.4) + math.exp(0.8))
res = (res0 + res1 + res2 + res3)/4
print('自己计算 loss = %.8f ' % res)

官方计算 loss = 0.71301526
自己计算 loss = 0.71301525

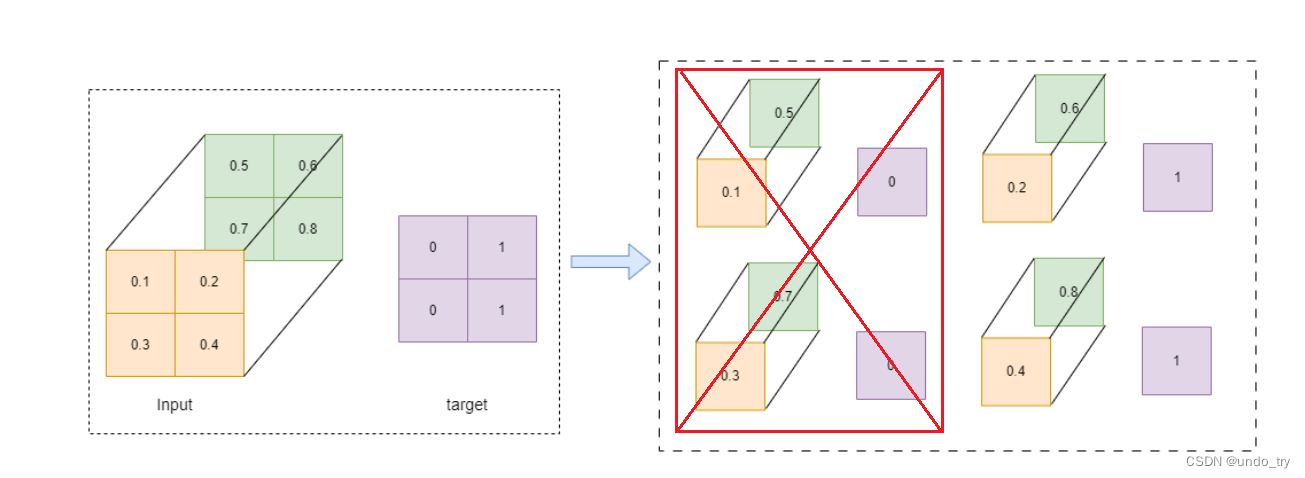

如果，我们此时忽略target=0

在这里插入图片描述

import torch
import numpy as np
import math

# 1、官方计算
input = torch.tensor([[[[0.1, 0.2],
                        [0.3, 0.4]],

                       [[0.5, 0.6],
                        [0.7, 0.8]]]])    #shape(1 2 2 2 )

target = torch.tensor([[[0, 1],
                        [0, 1]]])

loss = torch.nn.functional.cross_entropy(input, target , ignore_index=0)
print('官方计算 loss = ', loss.numpy())


# 2、自己计算
res1 = -0.6 + np.log(math.exp(0.2) + math.exp(0.6))
res3 = -0.8 + np.log(math.exp(0.4) + math.exp(0.8))
res = ( res1  + res3)/2
print('自己计算 loss = %.7f ' % res)

官方计算 loss =  0.5130153
自己计算 loss =  0.5130153

2.4 FCN中损失代码

通过上面讲解，我们就很容易理解FCN的损失计算了。这里忽略了255像素，不让其参与到损失的计算中。
如果辅助分类器存在，给予较小的损失权重。

# fcn/train_utils/train_and_eval.py
def criterion(inputs, target):
    losses = {}
    for name, x in inputs.items():
        # 忽略target中值为255的像素，255的像素是目标边缘或者padding填充
        losses[name] = nn.functional.cross_entropy(x, target, ignore_index=255)

    if len(losses) == 1:
        return losses['out']

    return losses['out'] + 0.5 * losses['aux']

3 VOC数据集的读取及数据预处理

我们自定义VOCSegmentation类，继承pytorch提供的torch.utils.data.Dataset类，主要实现__getitem__函数。再利用pytorch提供的Dataloader，就可以通过调用__getitem__函数来批量读取VOC数据集图片和标签了。

VOCSegmentation类的初始化部分，如下方的代码所示:

# fcn/my_dataset.py
class VOCSegmentation(data.Dataset):
    def __init__(self, voc_root, year="2007", transforms=None, txt_name: str = "train.txt"):
        super(VOCSegmentation, self).__init__()
        assert year in ["2007", "2012"], "year must be in ['2007', '2012']"
        root = os.path.join(voc_root, "VOCdevkit", f"VOC{year}")
        assert os.path.exists(root), "path '{}' does not exist.".format(root)
        image_dir = os.path.join(root, 'JPEGImages')
        mask_dir = os.path.join(root, 'SegmentationClass')

        txt_path = os.path.join(root, "ImageSets", "Segmentation", txt_name)
        assert os.path.exists(txt_path), "file '{}' does not exist.".format(txt_path)
        with open(os.path.join(txt_path), "r") as f:
            file_names = [x.strip() for x in f.readlines() if len(x.strip()) > 0]

        self.images = [os.path.join(image_dir, x + ".jpg") for x in file_names]
        self.masks = [os.path.join(mask_dir, x + ".png") for x in file_names]
        assert (len(self.images) == len(self.masks))
        self.transforms = transforms

首先我们需要获取输入(image)和标签(target)的路径。
- voc_root是我们应该传入VOCdevkit所在的文件夹。
- 最终self.image和self.masks里存储的就是我们输入和标签的路径了。
接着我们对输入图片和标签进行transformer预处理(代码如下)
- 训练集采用了随机缩放、水平翻转、随机裁剪、toTensor和Normalize。
- 验证集仅使用了随机缩放、toTensor和Normalize。
- crop_size设置为480，即训练图片都会裁剪到480*480大小，而验证时没有使用随机裁剪方法，因此验证集的图片尺寸是不一致的, 需要进行进一步的处理。

# fcn/train.py
class SegmentationPresetTrain:
    def __init__(self, base_size, crop_size, hflip_prob=0.5, mean=(0.485, 0.456, 0.406), std=(0.229, 0.224, 0.225)):
        min_size = int(0.5 * base_size)
        max_size = int(2.0 * base_size)

        trans = [T.RandomResize(min_size, max_size)]
        if hflip_prob > 0:
            trans.append(T.RandomHorizontalFlip(hflip_prob))
        trans.extend([
            T.RandomCrop(crop_size),
            T.ToTensor(),
            T.Normalize(mean=mean, std=std),
        ])
        self.transforms = T.Compose(trans)

    def __call__(self, img, target):
        return self.transforms(img, target)


class SegmentationPresetEval:
    def __init__(self, base_size, mean=(0.485, 0.456, 0.406), std=(0.229, 0.224, 0.225)):
        self.transforms = T.Compose([
            T.RandomResize(base_size, base_size),
            T.ToTensor(),
            T.Normalize(mean=mean, std=std),
        ])

    def __call__(self, img, target):
        return self.transforms(img, target)


def get_transform(train):
    base_size = 520
    crop_size = 480

    return SegmentationPresetTrain(base_size, crop_size) if train else SegmentationPresetEval(base_size)

预处理代码完成后，就可以实现__getitem__以及__len__方法。

 # fcn/my_dataset.py
    def __getitem__(self, index):
        """
        Args:
            index (int): Index

        Returns:
            tuple: (image, target) where target is the image segmentation.
        """
        img = Image.open(self.images[index]).convert('RGB')
        target = Image.open(self.masks[index])

        if self.transforms is not None:
            img, target = self.transforms(img, target)

        return img, target

    def __len__(self):
        return len(self.images)


    @staticmethod
    def collate_fn(batch):
        images, targets = list(zip(*batch))
        batched_imgs = cat_list(images, fill_value=0)
        batched_targets = cat_list(targets, fill_value=255)
        return batched_imgs, batched_targets

在VOCSegmentation类中，还实现了DataLoader中需要的collate_fn。

在collate_fn中，接受一个List类型数据，其中每个元素是一个Tuple2类型，包括了image和target。
在collate_fn中调用cat_list方法，对验证集图片尺寸是不一致进行处理。

# fcn/my_dataset.py
def cat_list(images, fill_value=0):
    # 计算该batch数据中，channel, h, w的最大值
    max_size = tuple(max(s) for s in zip(*[img.shape for img in images]))
    batch_shape = (len(images),) + max_size
    batched_imgs = images[0].new(*batch_shape).fill_(fill_value)
    for img, pad_img in zip(images, batched_imgs):
        pad_img[..., :img.shape[-2], :img.shape[-1]].copy_(img)
    return batched_imgs

最后就可以调用Dataloader批量获取数据了。

# fcn/train.py
    # VOCdevkit -> VOC2007 -> ImageSets -> Segmentation -> train.txt
    train_dataset = VOCSegmentation(args.data_path,
                                    year="2007",
                                    transforms=get_transform(train=True),
                                    txt_name="train.txt")

    # VOCdevkit -> VOC2007 -> ImageSets -> Segmentation -> val.txt
    val_dataset = VOCSegmentation(args.data_path,
                                  year="2007",
                                  transforms=get_transform(train=False),
                                  txt_name="val.txt")

    num_workers = min([os.cpu_count(), batch_size if batch_size > 1 else 0, 8])
    train_loader = torch.utils.data.DataLoader(train_dataset,
                                               batch_size=batch_size,
                                               num_workers=num_workers,
                                               shuffle=True,
                                               pin_memory=True,
                                               collate_fn=train_dataset.collate_fn)

    val_loader = torch.utils.data.DataLoader(val_dataset,
                                             batch_size=1,
                                             num_workers=num_workers,
                                             pin_memory=True,
                                             collate_fn=val_dataset.collate_fn)

4 模型训练及测试

4.1 模型训练

代码在 fcn/train.py 中。
先利用Dataset和DataLoader批量获取数据。

然后创建FCN网络模型，可以加载在COCO数据集上的预训练权重。

def create_model(aux, num_classes, pretrain=True):
    model = fcn_resnet50(aux=aux, num_classes=num_classes)

    if pretrain:
        weights_dict = torch.load("./fcn_resnet50_coco.pth", map_location='cpu')

        if num_classes != 21:
            # 官方提供的预训练权重是21类(包括背景)
            # 如果训练自己的数据集，将和类别相关的权重删除，防止权重shape不一致报错
            for k in list(weights_dict.keys()):
                if "classifier.4" in k:
                    del weights_dict[k]

        missing_keys, unexpected_keys = model.load_state_dict(weights_dict, strict=False)
        if len(missing_keys) != 0 or len(unexpected_keys) != 0:
            print("missing_keys: ", missing_keys)
            print("unexpected_keys: ", unexpected_keys)

    return model

设置SGD优化器

# 设置优化器
optimizer = torch.optim.SGD(
        params_to_optimize,
        lr=args.lr, momentum=args.momentum, weight_decay=args.weight_decay
    )

设置学习率更新策略。

 # 创建学习率更新策略，这里是每个step更新一次(不是每个epoch)
    lr_scheduler = create_lr_scheduler(optimizer, len(train_loader), args.epochs, warmup=True)

# fcn/train_utils/train_and_eval.py
def create_lr_scheduler(optimizer,
                        num_step: int,
                        epochs: int,
                        warmup=True,
                        warmup_epochs=1,
                        warmup_factor=1e-3):
    assert num_step > 0 and epochs > 0
    if warmup is False:
        warmup_epochs = 0

    def f(x):
        """
        根据step数返回一个学习率倍率因子，
        注意在训练开始之前，pytorch会提前调用一次lr_scheduler.step()方法
        """
        if warmup is True and x <= (warmup_epochs * num_step):
            alpha = float(x) / (warmup_epochs * num_step)
            # warmup过程中lr倍率因子从warmup_factor -> 1
            return warmup_factor * (1 - alpha) + alpha
        else:
            # warmup后lr倍率因子从1 -> 0
            # 参考deeplab_v2: Learning rate policy
            return (1 - (x - warmup_epochs * num_step) / ((epochs - warmup_epochs) * num_step)) ** 0.9

    return torch.optim.lr_scheduler.LambdaLR(optimizer, lr_lambda=f)

训练代码如下，可以代码调试。

for epoch in range(args.start_epoch, args.epochs):
        mean_loss, lr = train_one_epoch(model, optimizer, train_loader, device, epoch,
                                        lr_scheduler=lr_scheduler, print_freq=args.print_freq, scaler=scaler)
        # 测试
        confmat = evaluate(model, val_loader, device=device, num_classes=num_classes)
        val_info = str(confmat)
        print(val_info)
        # write into txt
        with open(results_file, "a") as f:
            # 记录每个epoch对应的train_loss、lr以及验证集各指标
            train_info = f"[epoch: {epoch}]\n" \
                         f"train_loss: {mean_loss:.4f}\n" \
                         f"lr: {lr:.6f}\n"
            f.write(train_info + val_info + "\n\n")

        save_file = {"model": model.state_dict(),
                     "optimizer": optimizer.state_dict(),
                     "lr_scheduler": lr_scheduler.state_dict(),
                     "epoch": epoch,
                     "args": args}
        if args.amp:
            save_file["scaler"] = scaler.state_dict()
        torch.save(save_file, "save_weights/model_{}.pth".format(epoch))

4.2 模型测试

在 train_and_val.py 文件中的 evaluate 函数代码如下：

创建 ConfusionMatrix 混淆矩阵
使用 for 循环遍历 data_loader 得到 image 和 target 信息，并将其指给对应的设备当中
再将 image 图像输入到 model 模型中进行预测，得到 output 输出（只使用主分支上的输出）
调用 update 方法时，在计算每一批数据预测结果与真实结果对比的过程中，将 target 和 output.argmax(1) 进行 flatten 处理

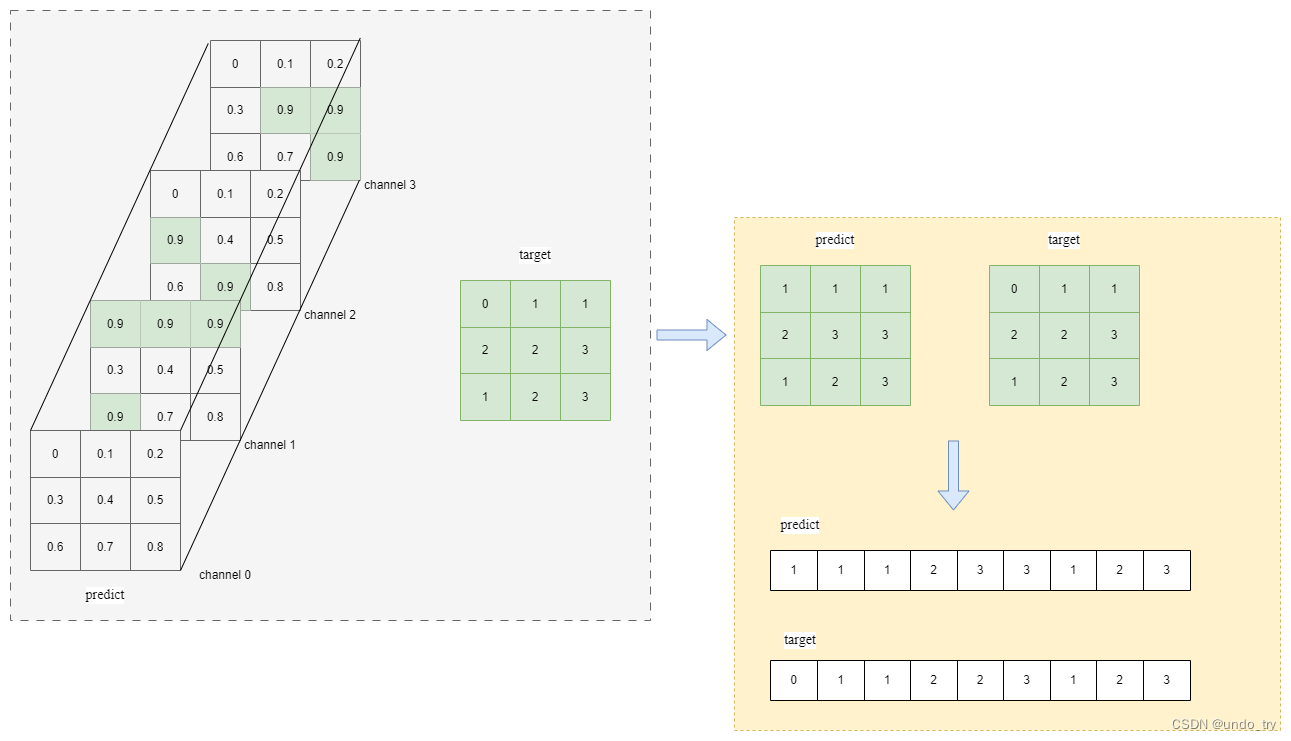

- output.argmax(1) 中的 1 是指在 channel 维度，而 argmax 方法用于将每个像素预测值最大的类别作为其预测类别（如下图所示）。

# fcn/train_utils/train_and_eval.py
def evaluate(model, data_loader, device, num_classes):
    model.eval()
    confmat = utils.ConfusionMatrix(num_classes)
    metric_logger = utils.MetricLogger(delimiter="  ")
    header = 'Test:'
    with torch.no_grad():
        for image, target in metric_logger.log_every(data_loader, 100, header):
            image, target = image.to(device), target.to(device)
            output = model(image)
            output = output['out']

            confmat.update(target.flatten(), output.argmax(1).flatten())

        confmat.reduce_from_all_processes()

    return confmat

ConfusionMatrix 类代码如下：

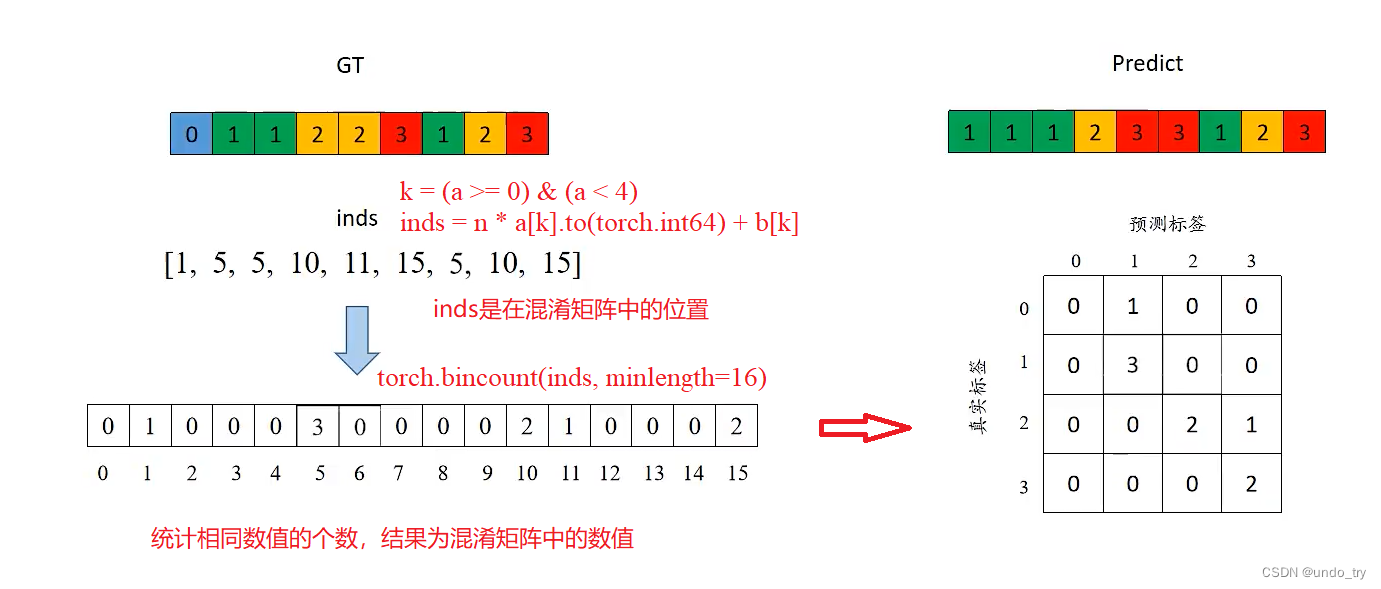

ConfusionMatrix 类中的 update 函数传入了真实标签 a 和预测标签 b 等参数，代码的具体解析：
- 这里的 num_classes 是指包含了背景的类别个数。
- 如果 self.mat 是 None ，就使用 torch.zeros 创建一个全零矩阵作为混淆矩阵，大小为 n x n ，用于记录真实标签和预测标签之间的关系。
- 通过检查真实标签 a 中的元素是否属于有效类别范围 [ 0 , N ) 来寻找属于目标类别的像素索引。
- 根据像素的真实类别 a [ k ] 和预测类别 b [ k ] 计算类别索引 inds ，用于统计真实类别为 a [ k ] 被预测成 b [ k ] 的像素个数。
- 使用 torch.bincount 统计类别索引 inds 在 [ 0 , n**2 ) 内的出现次数，并将结果重塑成 ( n , n ) 的矩阵形状，统计数据累加到混淆矩阵中。
ConfusionMatrix 类中的 compute 函数计算常见的语义分割评价指标。
- 语义分割评价指标主要包括 Pixel Accuracy ( Global Accuracy )、mean Accuracy、mean IoU 等：
  - Pixel Accuracy = 类别预测正确的像素个数总和 ÷ 图片的总像素个数
  - mean Accuracy = 对每个类别的 Accuracy 求平均值
  - mean IoU = 对每个类别的 IoU 求平均值

class ConfusionMatrix(object):
    def __init__(self, num_classes):
        self.num_classes = num_classes
        self.mat = None

    def update(self, a, b):
        n = self.num_classes
        if self.mat is None:
            # 创建混淆矩阵
            self.mat = torch.zeros((n, n), dtype=torch.int64, device=a.device)
        with torch.no_grad():
            # 寻找GT中为目标的像素索引（例如：255就不是目标的像素索引）
            k = (a >= 0) & (a < n)
            # 统计像素真实类别a[k]被预测成类别b[k]的个数(这里的做法很巧妙)
            inds = n * a[k].to(torch.int64) + b[k]
            self.mat += torch.bincount(inds, minlength=n**2).reshape(n, n)

    def reset(self):
        if self.mat is not None:
            self.mat.zero_()

    def compute(self):
        h = self.mat.float()
        # 计算全局预测准确率(混淆矩阵的对角线为预测正确的个数)
        acc_global = torch.diag(h).sum() / h.sum()
        # 计算每个类别的准确率
        acc = torch.diag(h) / h.sum(1)
        # 计算每个类别预测与真实目标的iou
        iu = torch.diag(h) / (h.sum(1) + h.sum(0) - torch.diag(h))
        return acc_global, acc, iu

    def reduce_from_all_processes(self):
        if not torch.distributed.is_available():
            return
        if not torch.distributed.is_initialized():
            return
        torch.distributed.barrier()
        torch.distributed.all_reduce(self.mat)

    def __str__(self):
        acc_global, acc, iu = self.compute()
        return (
            'global correct: {:.1f}\n'
            'average row correct: {}\n'
            'IoU: {}\n'
            'mean IoU: {:.1f}').format(
                acc_global.item() * 100,
                ['{:.1f}'.format(i) for i in (acc * 100).tolist()],
                ['{:.1f}'.format(i) for i in (iu * 100).tolist()],
                iu.mean().item() * 100)

4.3 模型预测

模型输出为1×c×h×w，因为这是预测，故batch=1，这里使用的是VOC数据，故这里的c=num_class=21。【包含一个背景类】
首先我们会取输出中每个像素在21个通道中的最大值，如第一个像素在21个通道的最大值在通道0上取得。这个通道对应的索引是0，在VOC中是背景类，故这个像素所属类别为背景。其它像素同理。

    # fcn/predict.py
    model.eval()  # 进入验证模式
    with torch.no_grad():
        # init model
        img_height, img_width = img.shape[-2:]
        init_img = torch.zeros((1, 3, img_height, img_width), device=device)
        model(init_img)

        t_start = time_synchronized()
        output = model(img.to(device))
        t_end = time_synchronized()
        print("inference time: {}".format(t_end - t_start))
        # 在输出中的chanel维度求最大值对应的类别索引
        prediction = output['out'].argmax(1).squeeze(0)
        prediction = prediction.to("cpu").numpy().astype(np.uint8)
        mask = Image.fromarray(prediction)
        mask.putpalette(pallette)
        mask.save("test_result.png")
