编译器：Arduino IDE 2.0.4

材料：杜邦线8根

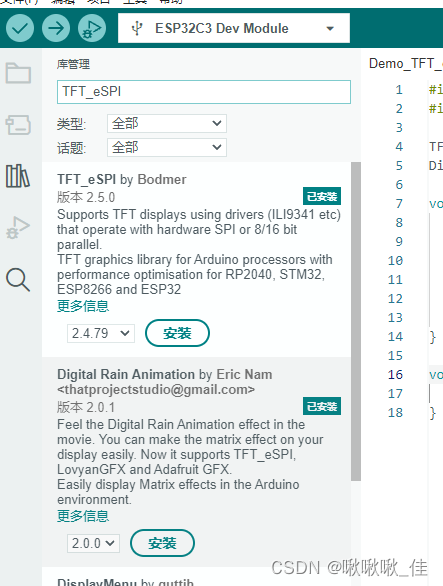

第一步：安装所需要的库，TFT_eSPI+Digital Rain Animation


 第二步 选择适应屏幕的大小型号和颜色参数

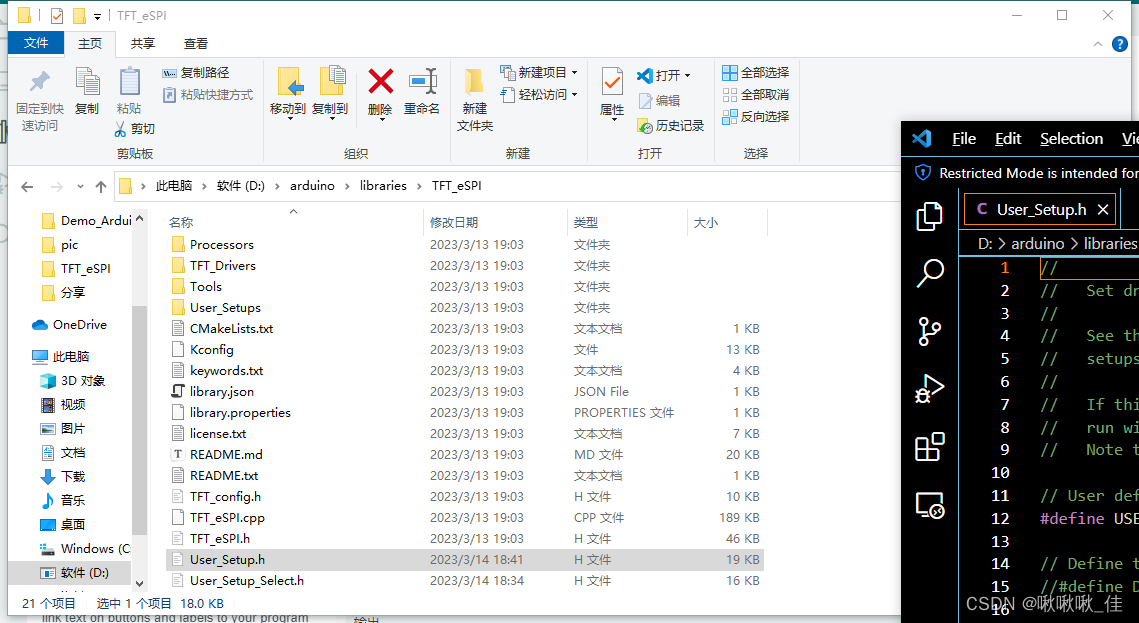

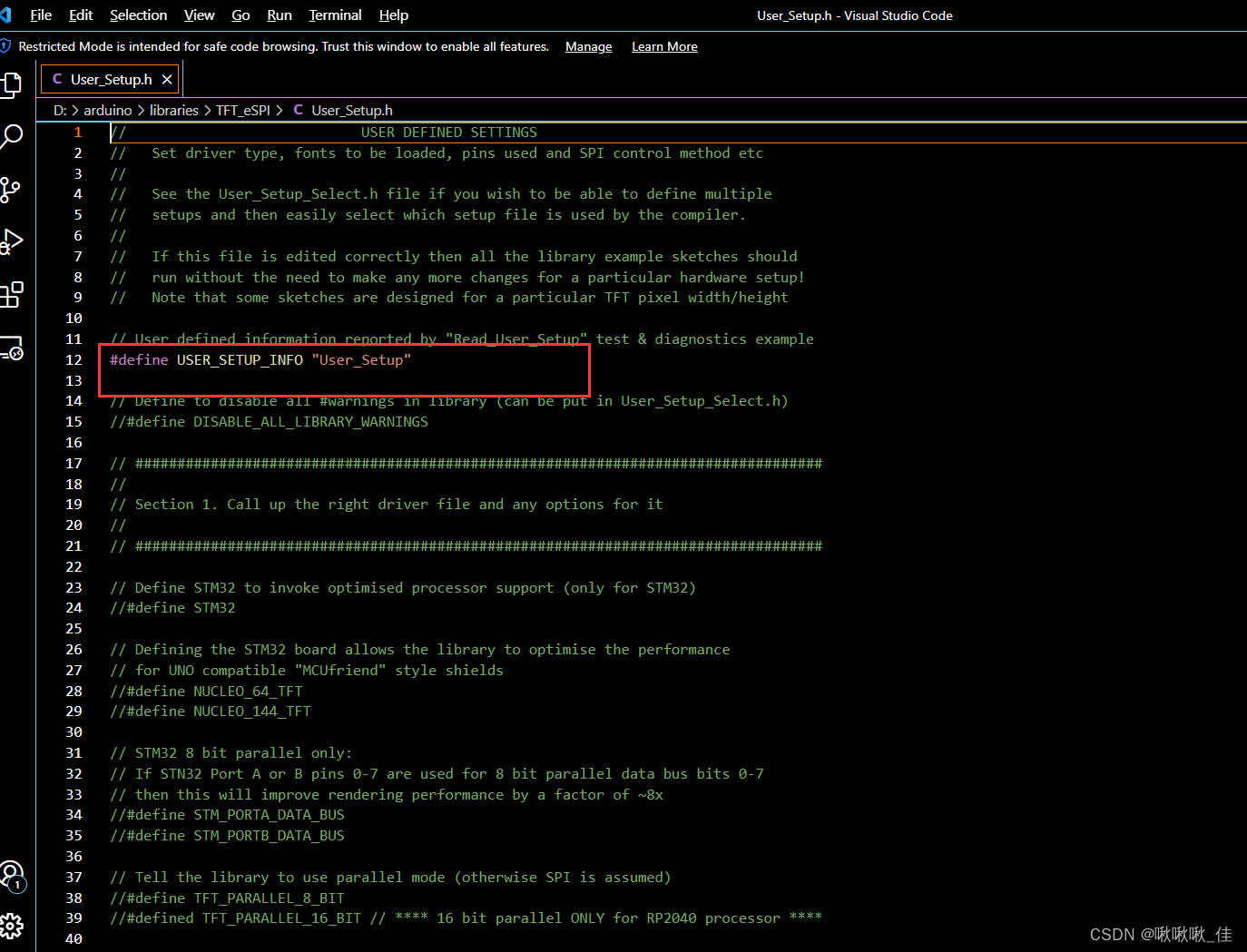

 路径如图所示，选择你的安装路径找出库的所在位置，用编辑器打开User_Setup.h，取消这一行代码的注释

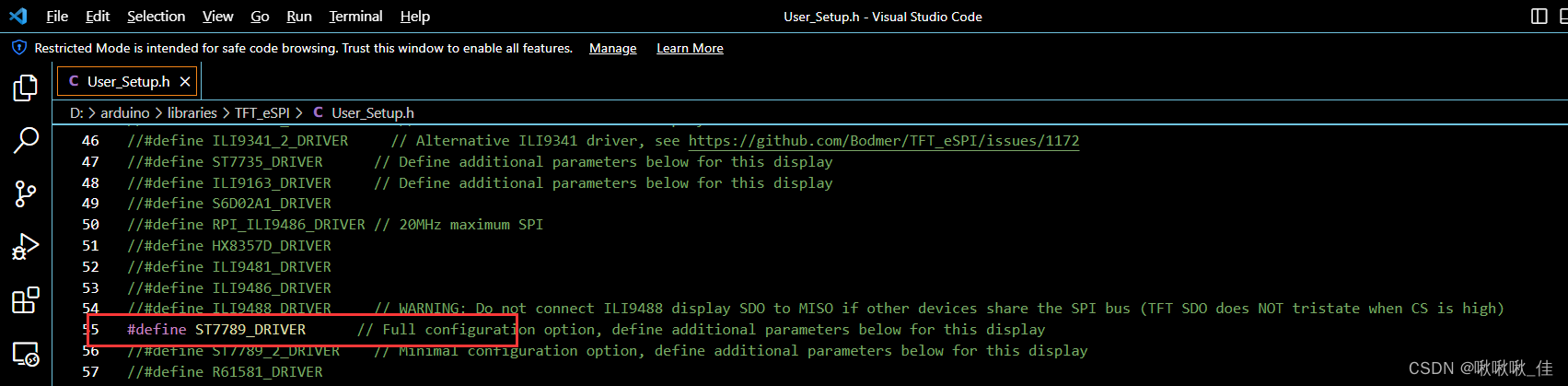

 根据你屏幕的型号把DRIVER注释掉，我用的是ST7789，所以把它的注释去掉，相当于把它选了出来5612bbe013b94a75a509581a05223e47.png

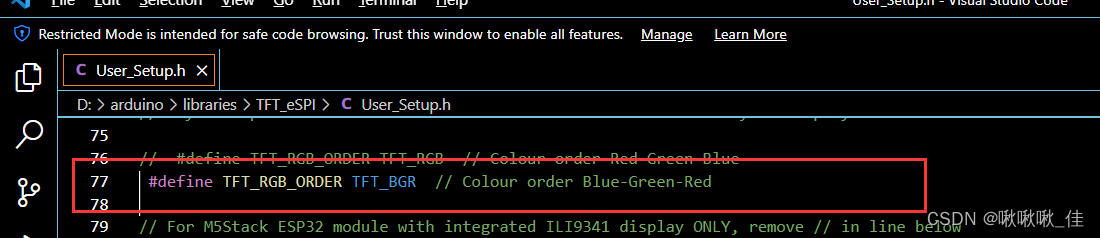

 再选择颜色通道顺序，我试了几次，发现这个TFT屏幕的顺序是BGR，把它的定义注释去掉


 同样的方法选出宽高，也是根据本人的屏幕大小选的

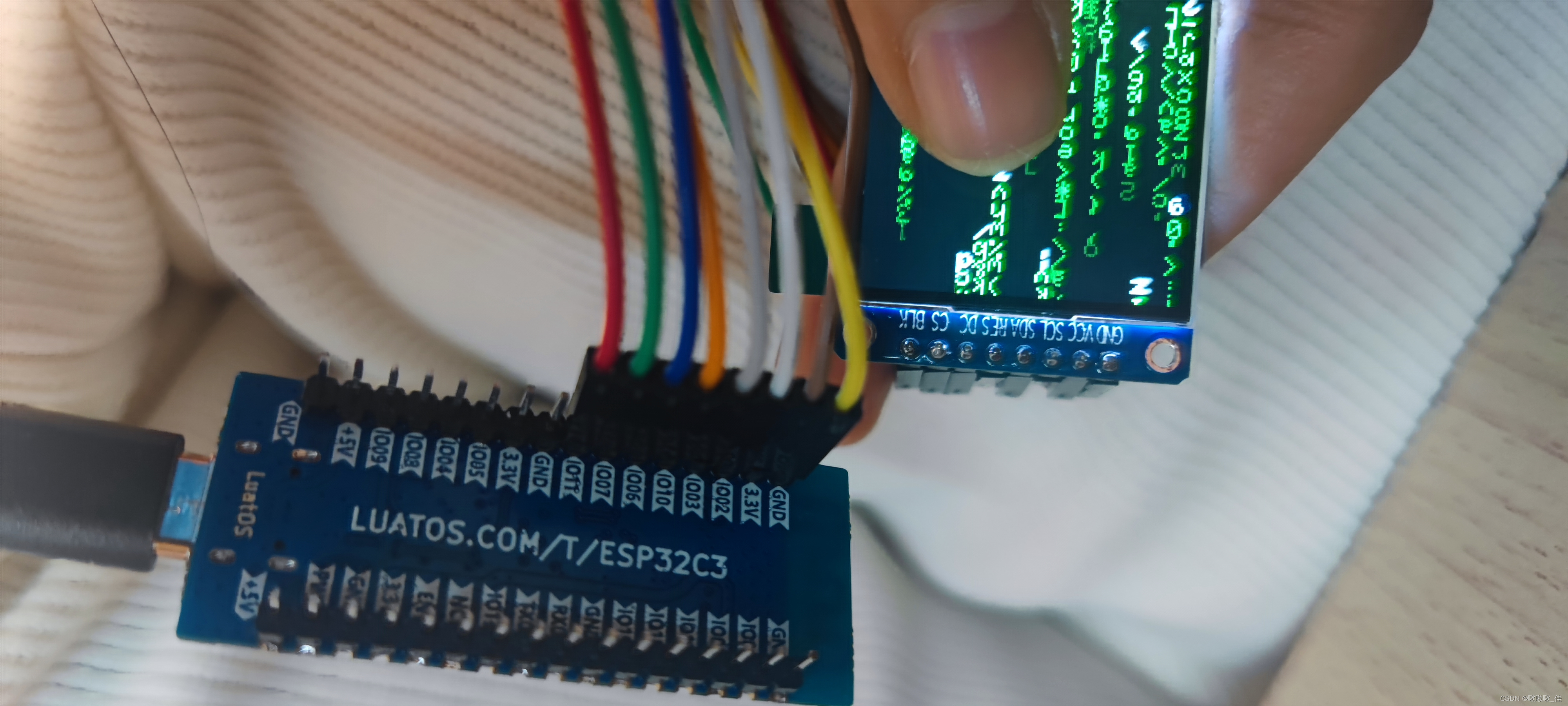

 第三步，硬件连接和引脚配置

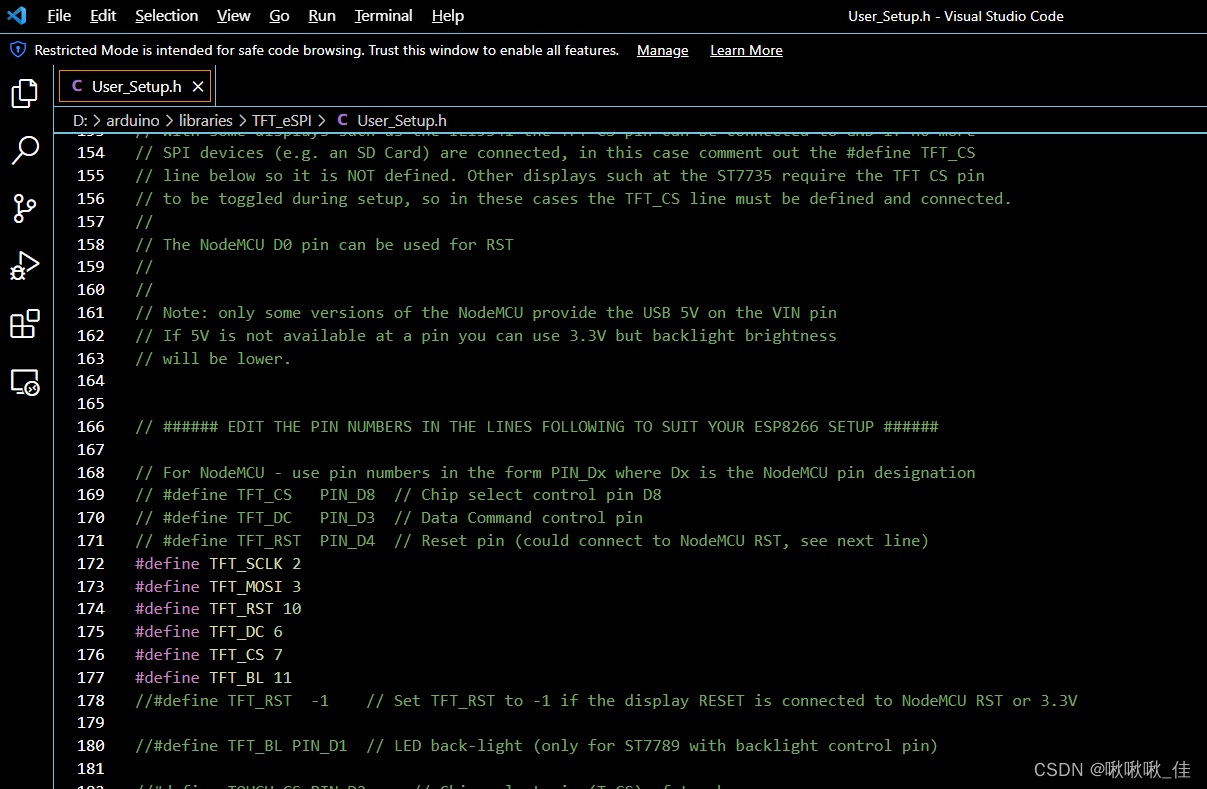

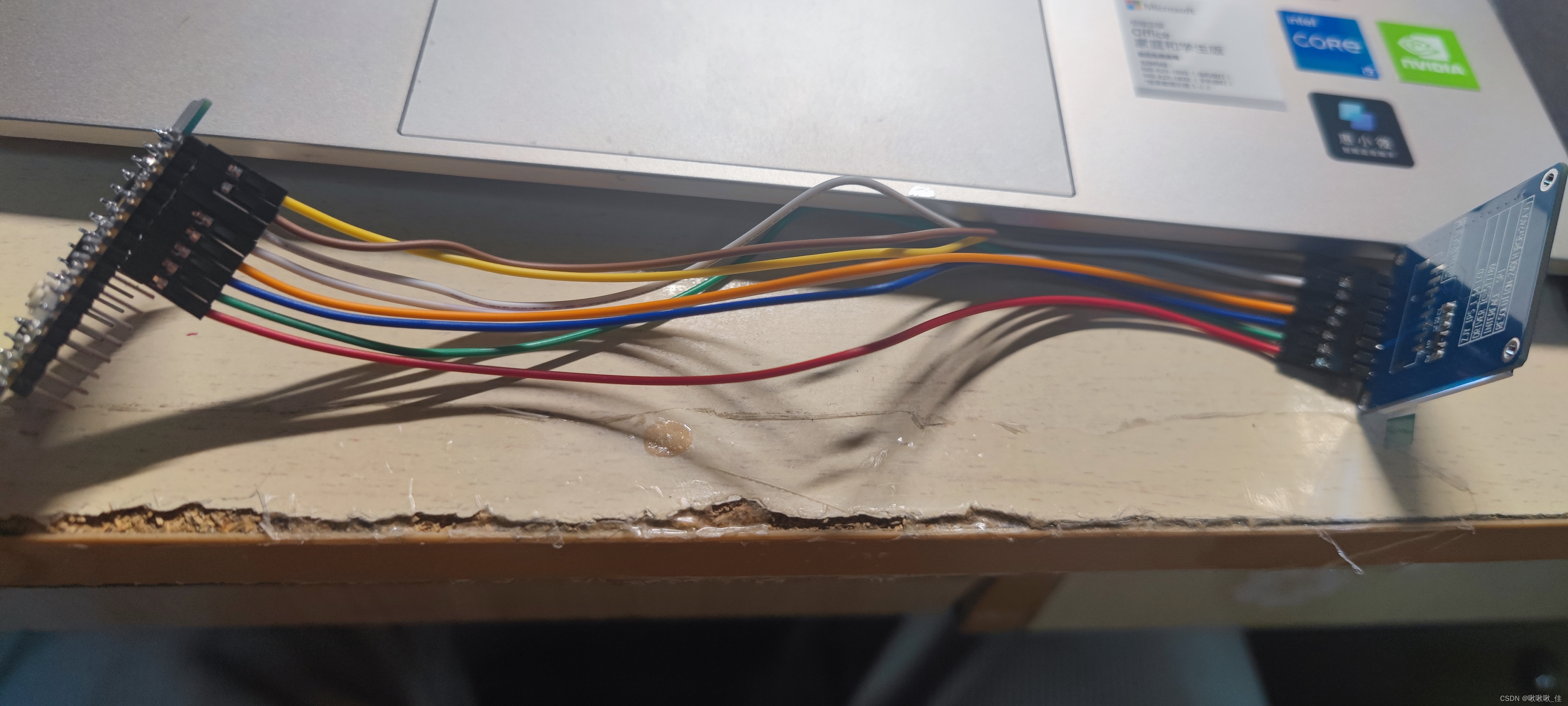

 我图省事直接顺次相连 。这是按我的引脚连接方式自定义的spi控制线，实际上可以任意连接，把上图的引脚相应修改就行

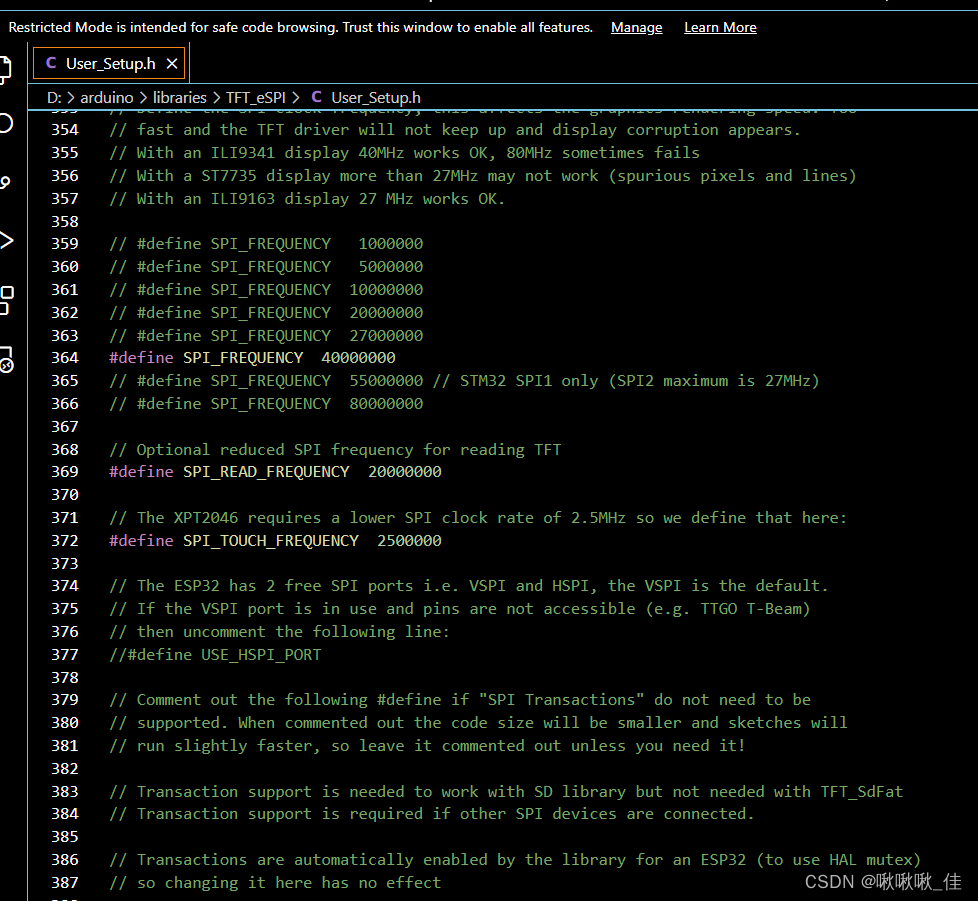

修改频率，读取速度等，ctrl+s保存修改

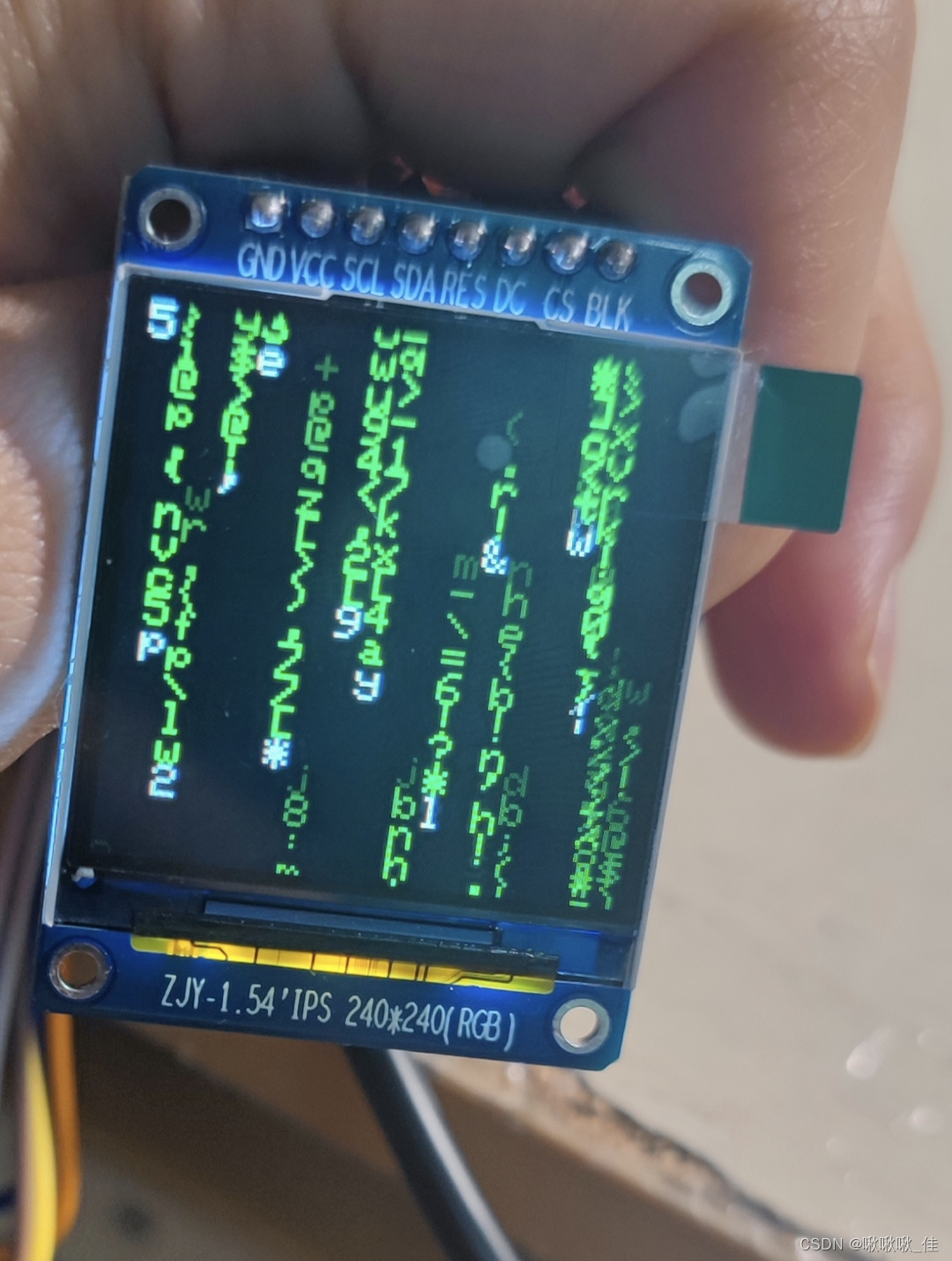

示例→Digital Rain Animation→Demo_TFT_eSPI_Basic 8734a8482a5042829ede00fd269214c1.jpg
