评估分类模型—混淆矩阵Confusion Matrix与评估指标

对于设计好的分类模型，需要大量的数据集来对其性能进行评估，因此了解评估指标是十分重要的。

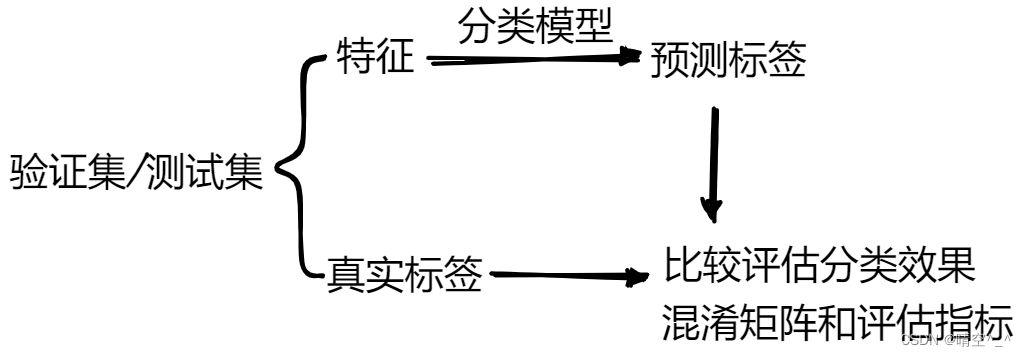

评估分类模型的具体流程：

一、二分类混淆矩阵 Confusion Matrix

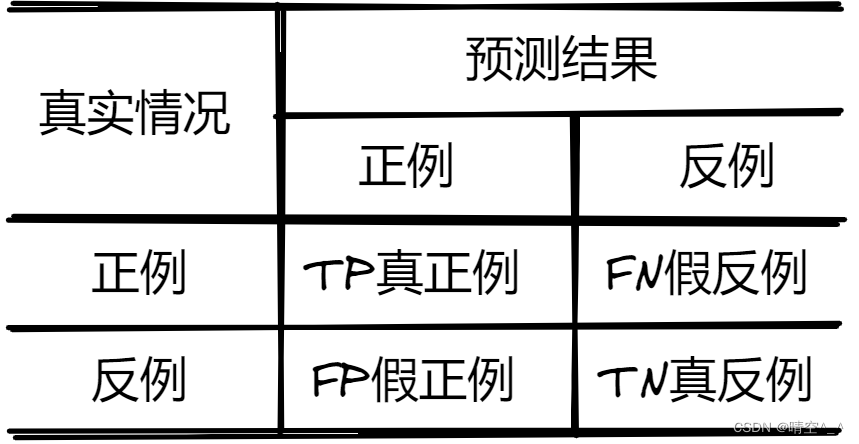

严格来说，对于二分类问题，没有标签，只有正例和反例。二分类问题的混淆矩阵如下：

评估指标计算公式：

• $Accuracy=\frac{TP+TN}{TP+TN+FP+FN}$
• $Precision=\frac{TP}{TP+FP}$
• $Recall=\frac{TP}{TP+FN}$
• $F1-Score=\frac{2}{\frac{1}{Precision}+\frac{1}{Recall}}=\frac{2\times Precision\times Recall}{Precision+Recall}$
• $specificity=\frac{TN}{FP+TN}$

下面以猫狗二分类问题为例，讨论二分类的混淆矩阵及其评估指标：

如图，在猫狗分类中中，将Dog作为正例，不是狗（猫）作为反例。上侧为预测值，左侧为真实值。主对角线（红色）为预测正确值，副对角线（绿色）为预测错误值。

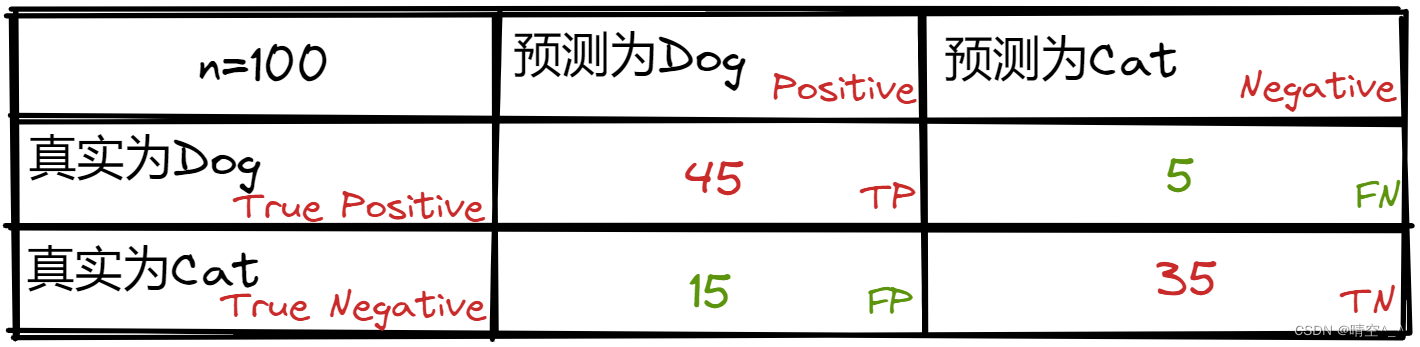

假设某次猫狗分类如下：

其中：

• $TP+FP$为数据集中狗的数量
• $FP+TN$为数据集中猫的数量
• $TP+TN$为模型的正确分类数量

1、正确率

$$Accuracy=\frac{正确分类个数}{所有数据}=\frac{TP+TN}{TP+TN+F+FN}$$

即，
$$Accuracy=\frac{45+35}{45+35+5+35}=0.8$$

2、查准率

预测为狗的数据中有多少是真正的狗
$$Precision=\frac{TP}{预测的狗个数}=\frac{TP}{TP+FP}$$
即，
$$precision=\frac{45}{45+15}=0.75$$

3、召回率、查全率、敏感性

真实是狗的数据中有多少被检测出来
$$Recall=\frac{TP}{真实的狗的个数}=\frac{TP}{TP+FN}$$
即，
$$Recall=\frac{45}{45+5}=0.9$$

4、F1 Score

F1 Score是Precision和Recall的调和平均数，综合反映分类器的Precision和Recall。即，单独$Precisino$或$Recall$有一个高，F1-Score都不会高。（可以类比于两个电阻并联，一个电阻高、一个电阻低，结果还是低）
$$F1-Score=\frac{2}{\frac{1}{Precision}+\frac{1}{Recall}}=\frac{2\times Precision\times Recall}{Precision+Recall}$$
即，
$$F1-Score=\frac{2\times 0.75\times 0.9}{0.75+0.9}=0.82$$

5、特异性

真实为猫（负例）中有多少被选中
$$specificity=\frac{TN}{真实为猫的数量}=\frac{TN}{FP+TN}$$
即，
$$specificity=\frac{35}{15+35}=0.7$$

二、多分类混淆矩阵 Multiclass Classifiers

多分类混淆矩阵与二分类十分相似，只是在计算precision、recall等时需要针对每个类单独计算。

例如：

• $Accuracy=\frac{15+12+22}{15+2+3+6+12+4+22}=0.7656$

• 自行车：$Precision=\frac{15}{15+6}=0.71$，$Reacall=\frac{15}{15+2+3}=0.75$

• 摩托车：$Precision=\frac{12}{2+12+4}=0.66$，$Reacall=\frac{12}{12+6}=0.66$

• 轿车：$Precision=\frac{22}{22+3}=0.88$，$Reacall=\frac{22}{22+4}=0.85$

• 平均：$Precision=\frac{0.71+0.66+0.88}{3}=0.75$，$Recall=\frac{0.75+0.66+0.85}{3}=0.75$

• F1 Score: $F1-Score=\frac{2\times Precison\times Recall}{Precision\times Recall}=\frac{2\times 0.75\times 0.75}{0.75+0.75}=0.75$

  多分类F1 Score时每一类F1 Score的平均值。

在多分类混淆矩阵中，热力图的形式较为常见，如图：

三、ROC曲线（受试者工作特征曲线）Receiver Operating Characteristic Curve

FPR（伪正类率）：$FPR=\frac{FP}{FP+TN}$，即负类数据被分成正类的比例

TPR（真正类率）：$TPR=\frac{TP}{TP+FN}$，即正类数据中被分成正类的比例

1、ROC曲线直观理解

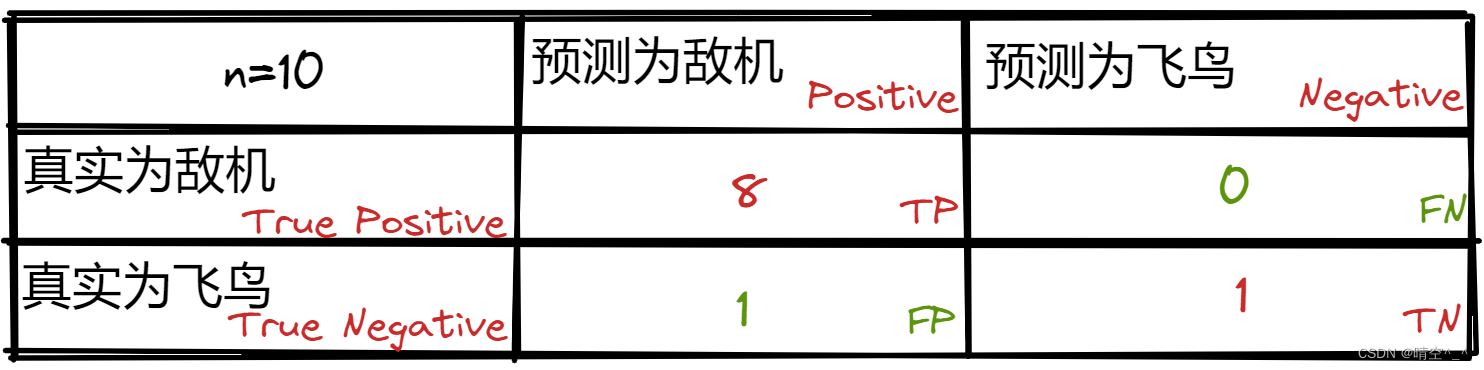

ROC曲线起源于二战时期雷达兵对雷达信号的判断。雷达兵的任务是解析雷达信号，但雷达信号含有噪声（如一只大鸟），所以每当雷达屏幕出现信号时，雷达兵就需对其进行判断。有的雷达兵比较谨慎（阈值低），所有信号都判断为敌机；有的士兵比较乐观（阈值高），所有信号都判断为大鸟。一下是一位雷达兵一天的判断结果：

此时：

• $TPR=\frac{TP}{TP+FN}=1$
• $FPR=\frac{FP}{FP+TN}=0.5$

对于系统来说，我们希望TPR越高越好，因为这样可以把所有的敌机都检测出来。同时，我们希望FPR越低越好，因为这样可以减少误判，即理想情况下，$TPR=1$、$FPR=0$。但是，对一般的系统而言，两者不可兼得：如果降低士兵的阈值，那么理想情况下敌机都会被判断出来，但是有些飞鸟不可避免的也会被判断为敌机，这会导致$TPR$高的同时$FPR$也高；相对应的，若提高士兵的阈值，那么理想情况下所有的飞鸟都不会被判断为敌机，但是有些敌机不可避免的被判断为飞鸟（这会对己方士兵造成巨大伤害），这会导致$FPR$低的同时$TPR$也低。因此，一般情况下，ROC曲线是一个正比例递增函数，且在$y=x$曲线的上方。

2、ROC曲线绘制原理

本图在http://www.navan.name/roc/中绘制，可以实时动态交互。读者可以边看边更改ROC曲线设置加深理解。

在上图中，蓝色曲线表示负例，红色表示正例，黑粗色竖线表示阈值。

左上与右上是站在士兵（阈值）的角度，此时，雷达（分类器）的性能是确定的。即，ROC曲线是确定的，改变阈值只是改变ROC曲线上的红色坐标点。

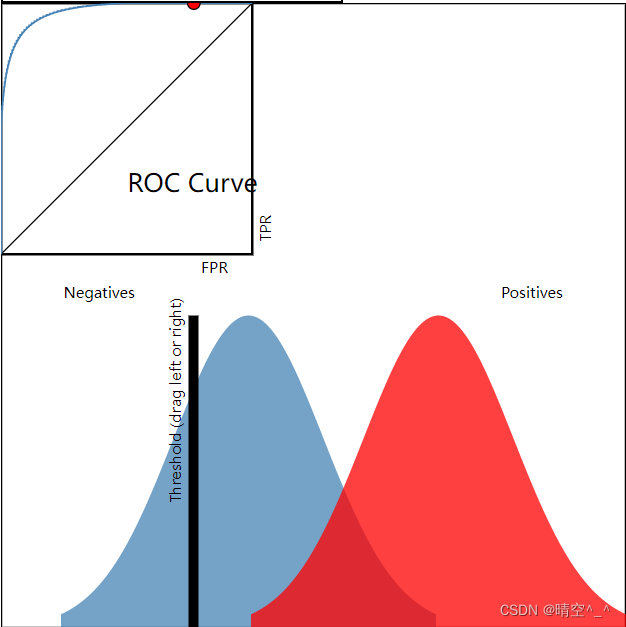

如左上图：若阈值选的过低，则正例全被判断为正例（$TPR=1$)，但是负例也有大部分被判断为正例（$FPR$接近1），此时ROC曲线中的坐标点在右上角。

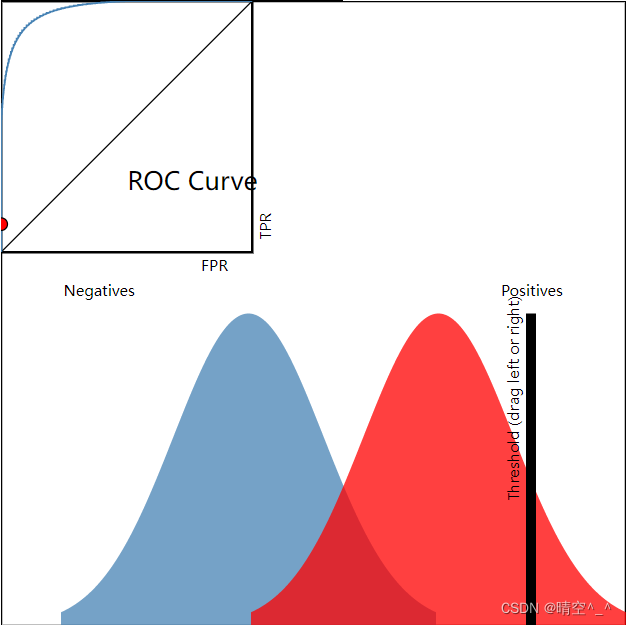

如右上图：若阈值选的过高，则负例全被判断为负例（$FPR=0$)，但正例也有大部分被判断为负例（$TPR$接近0），此时ROC曲线中的坐标点在左下角。

若阈值选在正例与负例的中间位置，那么$TPR$值比较高，$FPR$值比较低，是一个比较理想的状态。

左下与右下是站在雷达（分类器）的角度。

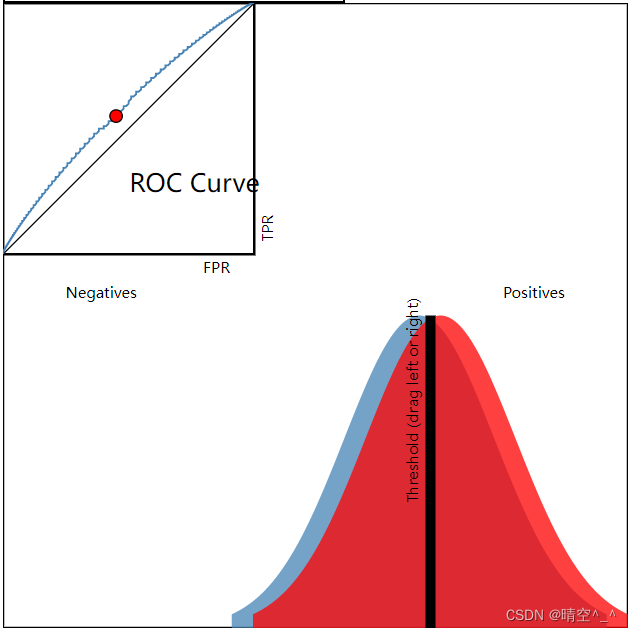

如左下图：若分类器性能不足，则正例与负例就是相互包含，这时ROC曲线就趋近于$y=x$函数（即FPR增加多少，TPR减少多少）。

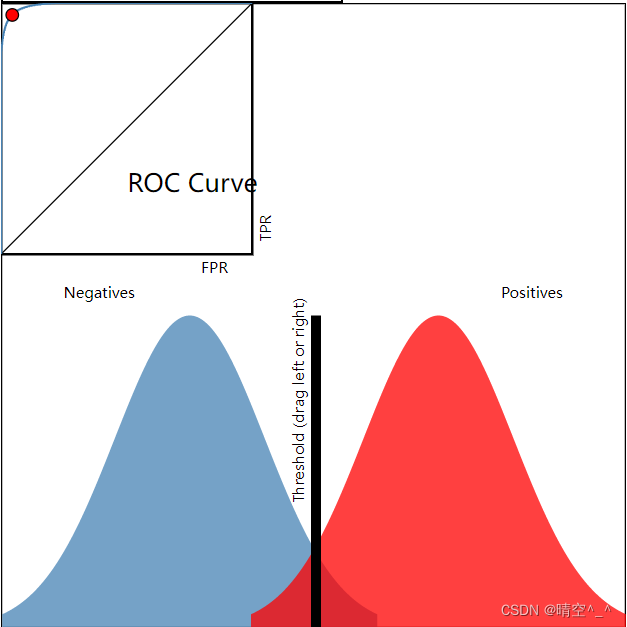

如右下图，若分类器性能很好，则正例和负例就会”分“的很开，这时ROC曲线就越趋近于一个直角。理想情况下是正例与负例完全分开，若阈值选取恰当，就会实现$TPR=1$、$FPR=0$，就是ROC曲线矩形的左上角。

3、AUC曲线

AUC，（Area Under Curve），ROC曲线下的面积，显然这个面积小于1，又因为ROC曲线一般都处于y=x这条直线的上方，所以AUC一般在0.5到1之间。AUC值相较于ROC曲线可以更好的量化分类器的性能。

AUC的含义为，当随机挑选一个正样本和一个负样本，根据当前的分类器计算得到的score将这个正样本排在负样本前面的概率。

从AUC判断分类器（预测模型）优劣的标准：

• AUC = 1，是完美分类器，采用这个预测模型时，存在至少一个阈值能得出完美预测。绝大多数预测的场合，不存在完美分类器。
• 0.5 < AUC < 1，优于随机猜测。这个分类器（模型）妥善设定阈值的话，能有预测价值。
• AUC = 0.5，跟随机猜测一样（例：丢铜板），模型没有预测价值。
• AUC < 0.5，比随机猜测还差；但只要总是反预测而行，就优于随机猜测。

4、ROC曲线优点

ROC曲线可以很好的应对正负样本失衡的情况。

ROC曲线有个很好的特性：当测试集中的正负样本的分布变化的时候，ROC曲线能够保持不变。在实际的数据集中经常会出现类不平衡(class imbalance)现象，即负样本比正样本多很多(或者相反)，而且测试数据中的正负样本的分布也可能随着时间变化。

这是因为，在ROC曲线的计算公式中，$TPR$只针对正例计算，$FPR$只针对负例计算。因此，即使正负样本比例失衡或者正负样本的比例随时间变化，ROC曲线也不会发生较大变化。

而$Accuracy$、$Recall$、$Precision$计算公式中需要同时考虑正例、负例，当正例负例比例变化时，其数值会受到较大的影响。

四、正负样本失衡时的分类指标

1、正负样本均衡数据集

S.NO.	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
真实标签	0	0	0	0	0	0	0	0	1	1	1	1	1	1	1
预测—模型1	0.1	0.1	0.1	0.1	0.1	0.1	0.6	0.6	0.5	0.5	0.9	0.9	0.9	0.9	0.9
预测—模型2	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.7	0.7	0.7	0.7	0.8	0.8	0.8

	F1 阈值=0.5	F1最好情况	ROC-AUC	LogLoss
模型1	0.88	0.88	0.94	0.28
模型2	0.67	1	1	0.6

从交叉熵损失来说M1的效果远好于M2，虽然M2可以很好的对数据进行分类，但是0.6与0的差距还是有点大，这也是为什么在分类问题中常用softmax而不用回归的原因。

2、负样本远多于正样本

S.NO.	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
真实标签	0	0	0	0	0	0	0	0	0	0	0	0	0	1	1
预测—模型1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.9
预测—模型2	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.9	0.9	0.9

	F1 阈值=0.5	ROC-AUC	LogLoss
模型1	0.88	0.83	0.24
模型2	0.96	0.96	0.24

在本数据集中，模型1将样例14分类为负例FN，模型2将样例13分类为正例FP。对于正样本数量少的情况，我们希望将所有正样本都检测出来（模型2），而不是”随大流“（模型1），因此模型2相比于模型1效果要好，这点在F1-Score和ROC-AUC都可以体现出来。

3、正样本数量远多于负样本

S.NO.	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
真实标签	0	0	0	1	1	1	1	1	1	1	1	1	1	1	1
预测—模型1	0.1	0.1	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9
预测—模型2	0.1	0.1	0.1	0.1	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9	0.9

	F1 阈值=0.5	ROC-AUC	LogLoss
模型1	0.963	0.83	0.24
模型2	0.96	0.96	0.24

对于正样本数量远多于负样本的情况下，我们希望尽可能的将负样本检测出来。这时，ROC-AUC比较适用。

4、总结

• 对数损失不适用于样本不均衡时的分类评估指标
• ROC-AUC可作为样本正负不均衡时的分类评估指标
• 如果想让少数情况被正确预测，可以选择ROC-AUC作为评估指标
