S1电机启动与测试--博图S7-1200

建立S7-1200项目(一)

一、控制要求

(1)按下启动按钮,电机启动运行。

(2)按下停止按钮,电机停止运行。

(3)停止按钮为ON时,按下测试按钮,可测试电机是否运行正常,并记录电机正常运行的时间。

二、步骤

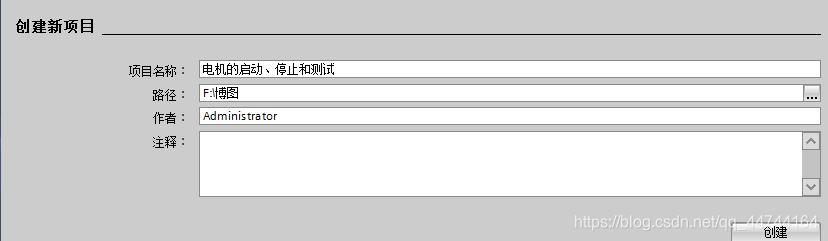

(1)创建项目及组态硬件

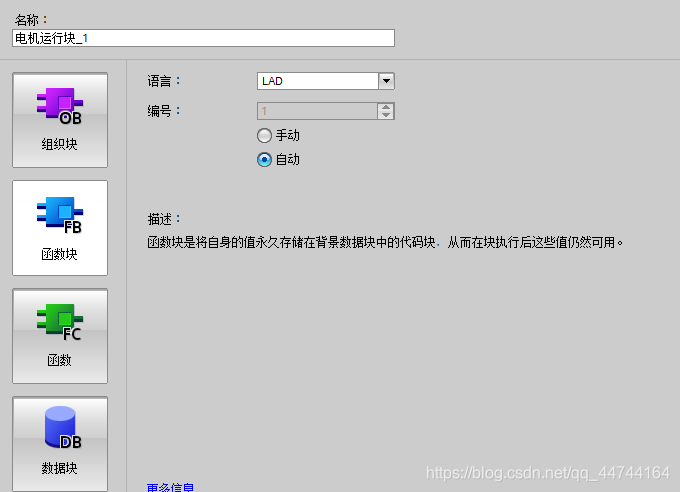

(2)添加一个块用于编写程序

描述

组织块(OB)

被CPU操作系统自动调用 。使用时必须有 OB1组织块,操作系统会每个扫描周期执行一次OB1

函数块(FB)

用户用来编写某一功能的子程序,有专用背景数据块。所用的数据存储在DB块中,即使结束调用,数据也不丢失。

函数块(FC)

用户用来编写某一功能的子程序,无专用背景数据块。运行时产生临时变量,执行结束后数据丢失,不具备存储功能。

数据背景块(DB)

用于保存FB的输入变量和静态变量,其数据在编译时自动生成

全局数据块(DB)

用于存储用户的数据区域,供所有的代码块访问

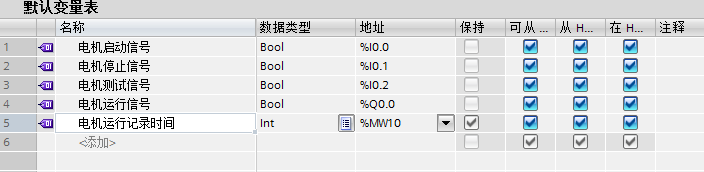

(3)建立变量表

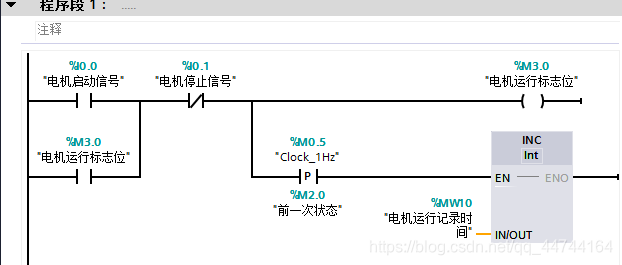

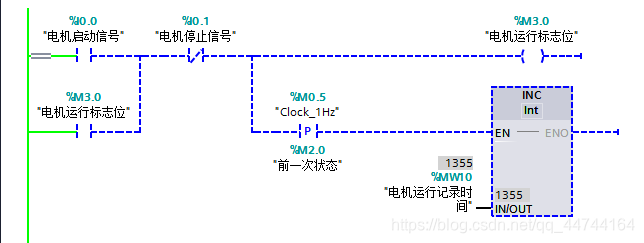

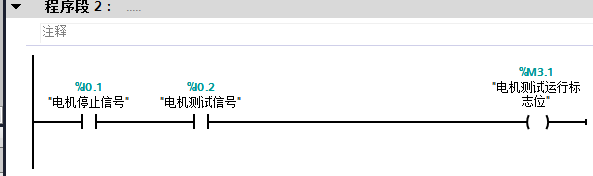

(4)编写程序

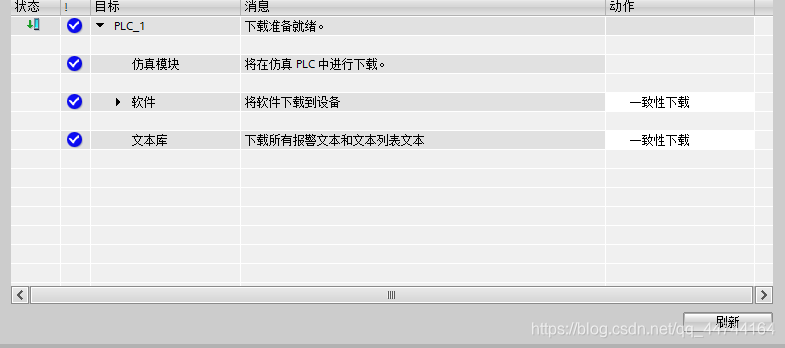

(5)程序的下载及调试

三、仿真结果

(1)

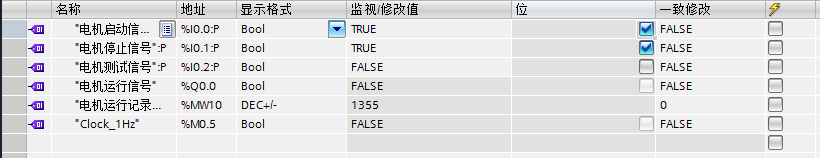

由监视表可知,电机启动信号为TURE时,电机运行信号也为TURE,即电机启动运行。

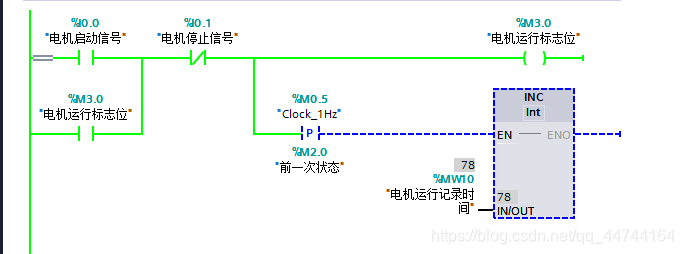

由以上各图可得,按下电机启动按钮,电机启动信号为TURE,使能接通,电机运行标志为TURE,电机运行信号也为TURE,即电机为启动状态。

(2)

由监视表可知,电机停止信号为TURE时,电机运行信号也为FALSE,即电机停止运行。



由以上各图可得,按下电机停止按钮,电机停止信号为TURE,使能中断,电机运行标志位为FALSE,电机运行信号也为FALSE,即电机为停止状态。

(3)

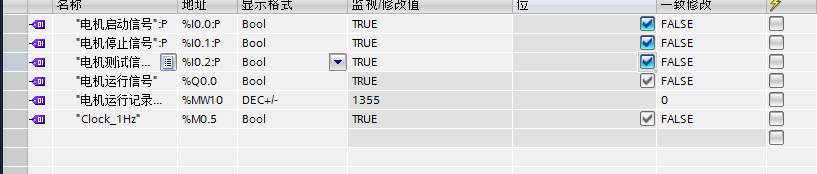

由监视表可知,电机停止信号为TURE时,电机测试信号也为TURE时,电机运行信号也为TURE,即电机正常运行,运行的时间为1355s。

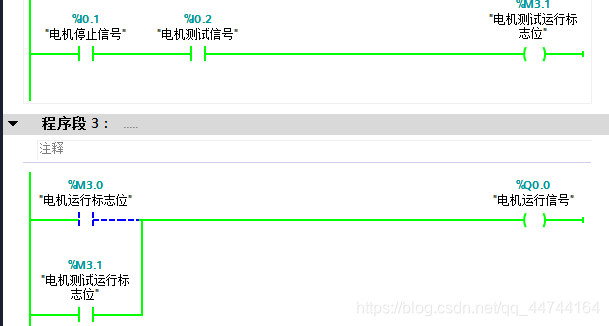

由上图可得,按下电机停止按钮,同时按下测试按钮。使能接通,电机测试运行标志位为TURE,电机运行信号也为TURE,即电机正常运行。
