本文详细介绍了如何使用S7-1200 PLC控制三相电机的启停，涉及硬件电路配置、PLC程序设计和自锁原理，并提供了PLC与HMI的联动仿真教程。通过实例演示了将基本电路转化为PLC程序的易用性。
在学习完电动机的点动控制后，我们今天来学习电气控制里面最经典的启保停电路，也就是大名鼎鼎的自锁电路。我们说的电动机都是最典型的三相异步电动机。
一、硬件电路
用S7-1200 PLC控制一台三相异步电动机，实现对电动机进行的启停控制。通过学习本任务，了解一个PLC控制项目的实施的基本步骤，初步掌握S7-1200 CPU模块的接线方法。

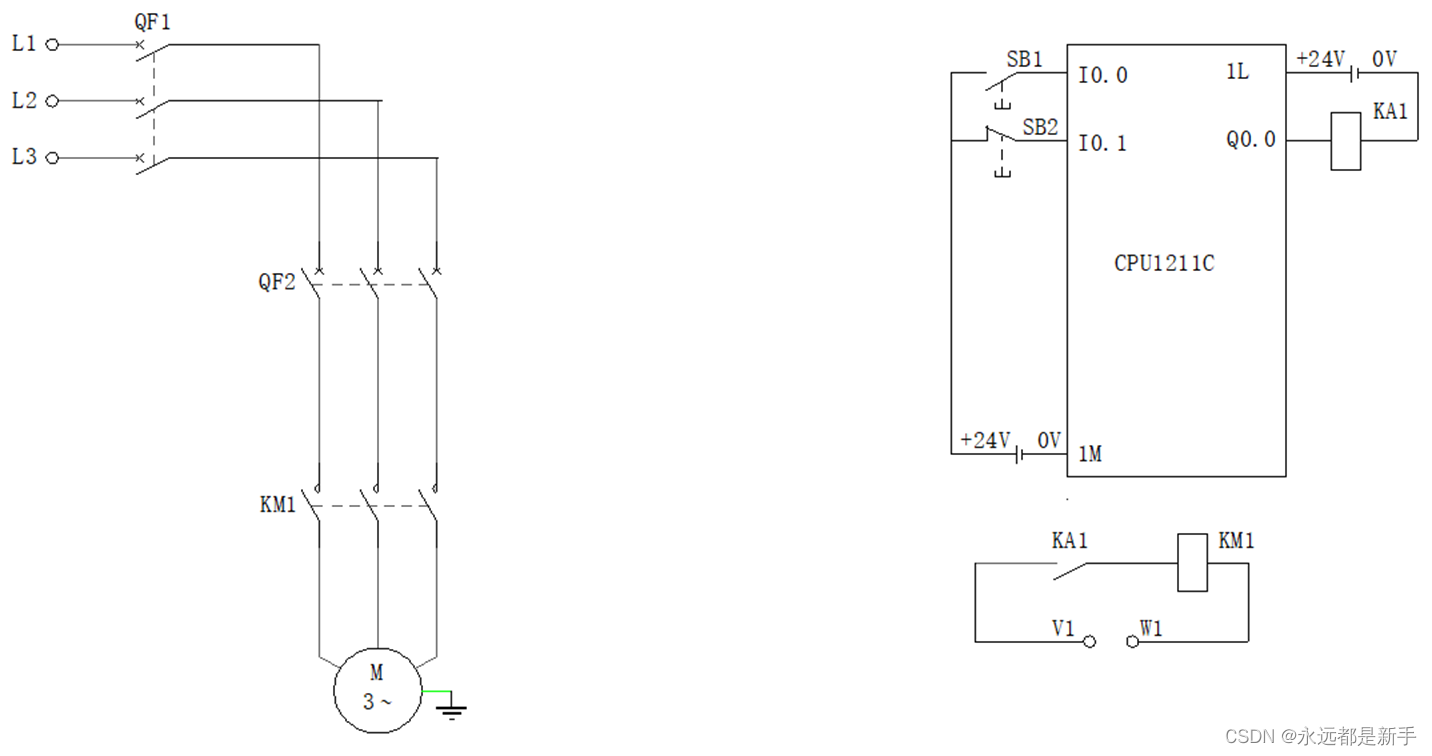

L1，L2，L3为工业电AC交流三相380V，其中QF1和QF2为之前背景知识讲过的断路器，是手动开关，电路启动前需要手动闭合该两个开关。上图中左边为主回路，只要KM1的3个主触点闭合，电动机即开始按照额定速度旋转。上图右边为控制回路，KMI的线圈经由KA1的常开触点连接到V和W，只需要给定线圈对应的电压就可以使得KM1的线圈得电。控制KA1的接线我们可以观看右上角的PLC接线图。SB1为按钮开关的常开触点，SB2我们一般使用常闭触点，KA1继电器的线圈直接接到输出上即可。当然PLC需要连接电源，这里主要就是看PLC的型号了，需要220还是24V电源。
二、PLC程序

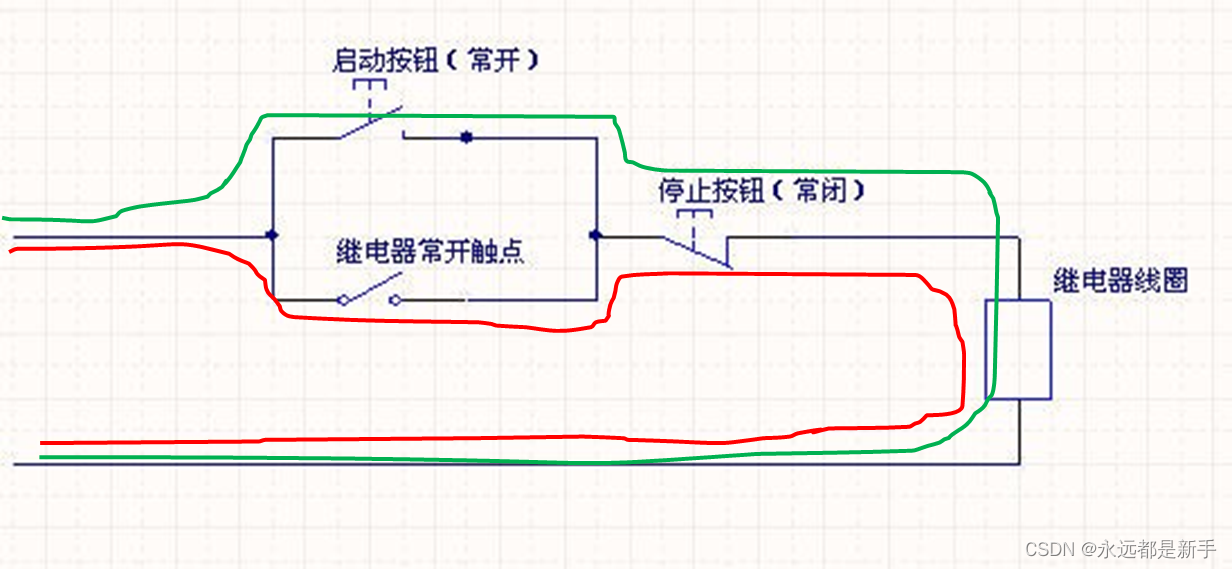

借用网络上的一个自锁电路图，启动开关按钮并联对应的接触器或者继电器线圈的常开触点。启动开关按下后，后面的线圈得电后，对应的继电器常开触点闭合，此时即使松开启动按钮，电流仍然能从继电器常开触点一侧是继电器线圈得电。即按下按钮开关电流走绿色通道，松开按钮开关电流走红色通道。

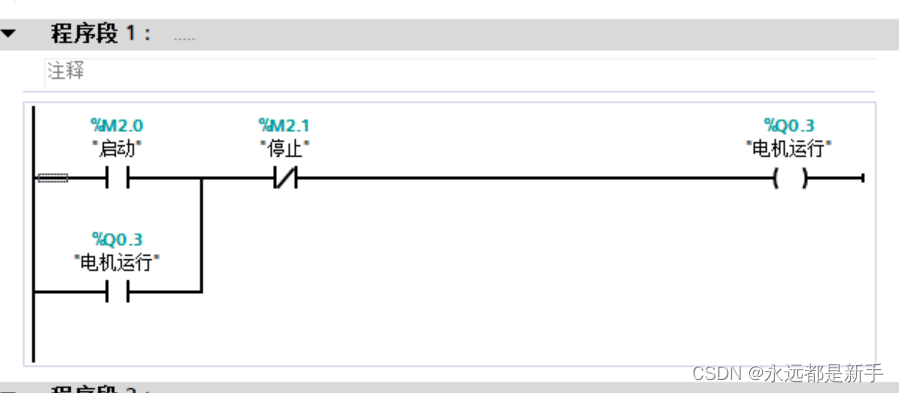

程序原理为启保停电路是一样的，也就是自锁。只是编程软件界面里操作的常开和常闭和线圈得符号与实际电路稍微长的不一样而已。实质上PLC编程就是电路转化程序的过程，简单的电路就是直接转成程序就可以直接使用。接下来笔者会通过几个实例证明给大家，这就是PLC对新手友好特别容易上手的原因之一。
三、PLC和HMI联动仿真效果
分别做了一个灯和电机动作的效果仿真，下载压缩包后，直接打开程序，具体使用教程如下：
分别在PLC程序和HMI程序上右键点击启动仿真，即可在弹出的仿真界面点击按钮查看仿真效果
仿真程序下载请点击下方链接：
