Altium Designer2020笔记

1.删除元件：笔记本delete删除不了时试试 E+D

2.切换方向：元件未放置时可以通过 空格键(逆时针90度改变)
X键(左右)、Y键(上下) 改变方向，放置后可以选中元件按 空格键 调整
PCB图中只能按空格键

3.统一修改元件标号：Tools --> Annotation --> Annotate Schematics --> (改变标号顺序方向)Update Changes List --> 选择OK --> Validate Changes --> Execute Changes

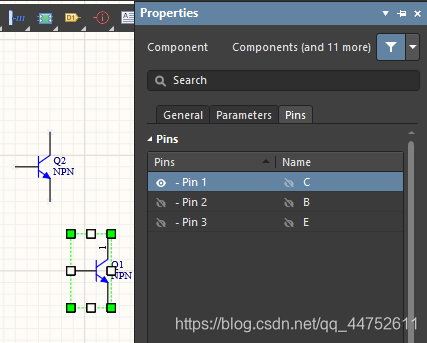

4.查看管脚：选中元件 --> (Properties) Pins --> 选择显示

5.制作原理图时，最后两个工具只用于标示，不用于元件及电路搭建

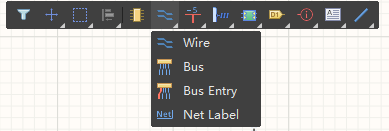

6.Wire用于走线，连接元件，

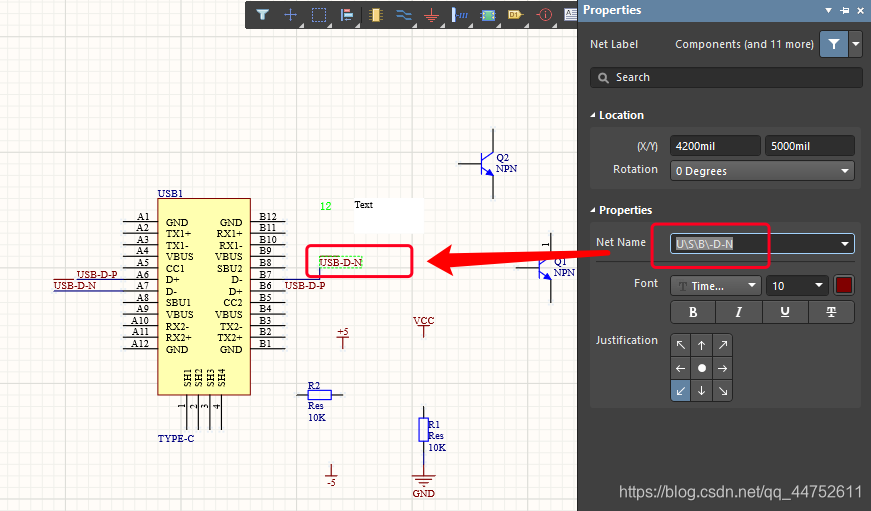

Net Label网络标识，

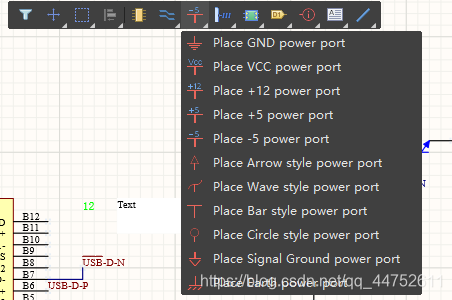

7.电源部分

8.制作原理图库中的元件，放置管脚时，十字架端朝外
按 tab 键：暂停以方便修改属性
（1）可以在放置管脚前暂停、修改管脚属性(长度、名称、标号)，此后连续放置的管脚都会是同样长度且累计编号

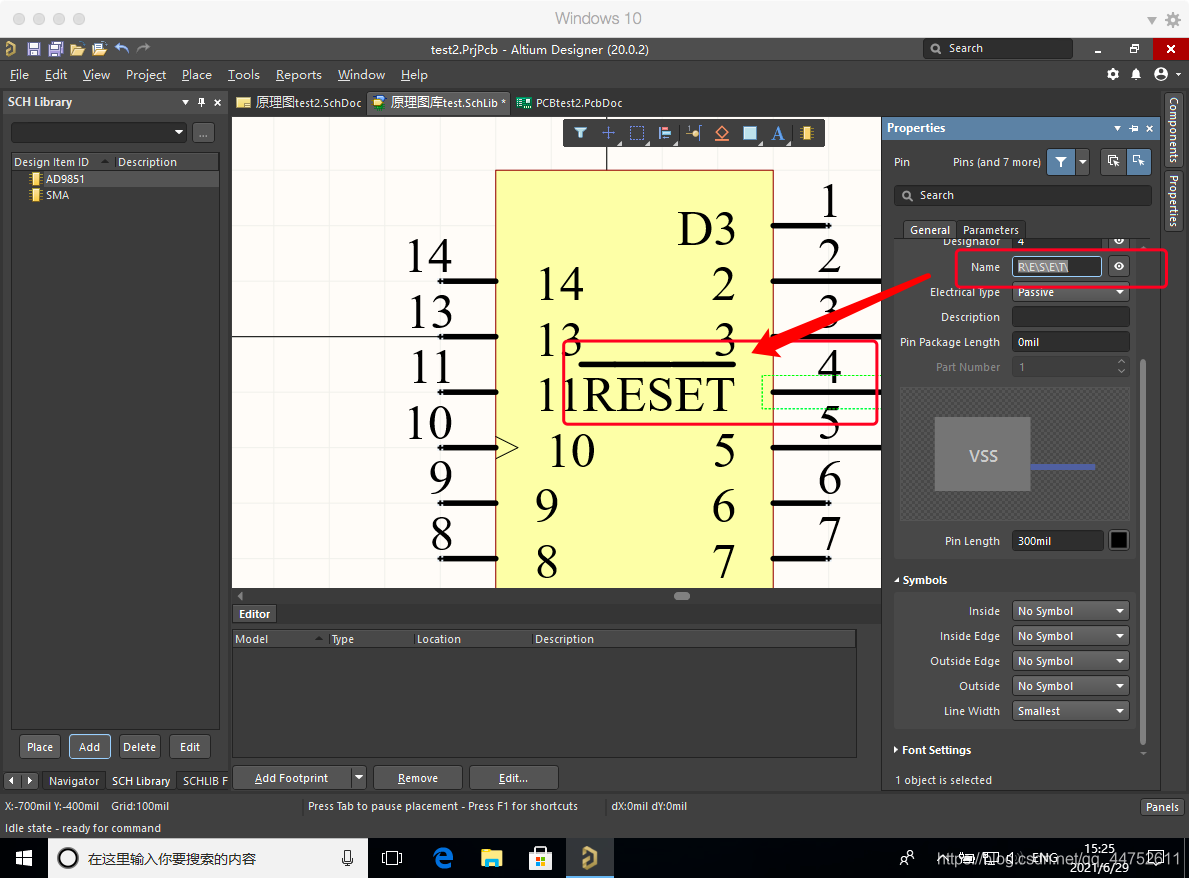

（2）绘制原理图库中元件时改变 text 内容

10.若重新绘制的矩形框遮住了前面的引脚，可选中所有引脚，ctrl+x, ctrl+v, (将引脚等放在矩形框上方)

11.shift + 空格，改变走线形状(原理图中wire是连接元件的走线，line是用于标注方便查看的走线；绘制原理图库时 line等绘制元件形状)

12.库元件的操作界面下，编辑的是单个元件，需放在原点附近
找原点：Edit --> Jump --> Reference

13.编辑界面的属性修改：将鼠标光标点击右边“Properties(属性)”编辑窗口内，常用的设置有：“Grid Manager-> Properties->Step->Step X”选项中的“X”和“Y”分别可以设定鼠标移动的横坐标和纵坐标的最小移动距离, 根据元件具体尺寸需要进行设定；“Other->Unit”选项可以修改使用的单位（“mils”选项为毫英寸作为单位，“mm”选项为毫米作为单位）
