Altium Designer笔记（三）

Keep-Out Layer层无法画线，自动跳至Drill Drawing：选择keep-out layer层，按键PKT即可

shift+C 取消选中（或右键，Clear Filter）

按shift同时选中原理图中多个元件

编译报错：管脚不对(修改管脚designator)、没有封装、封装不对

快捷键E+F：快速查找元件

层次原理图设计：
自上而下：先整体再局部
自下而上：先局部电路，再端口【port（设置输入/输出/双向口）；Off Sheet Connector】，最后汇总成整体（下图）

离图连接器（Off Sheet Connector）：跨越原理图，在不同原理图中进行连接

按 Q 切换单位(mil 、mm)

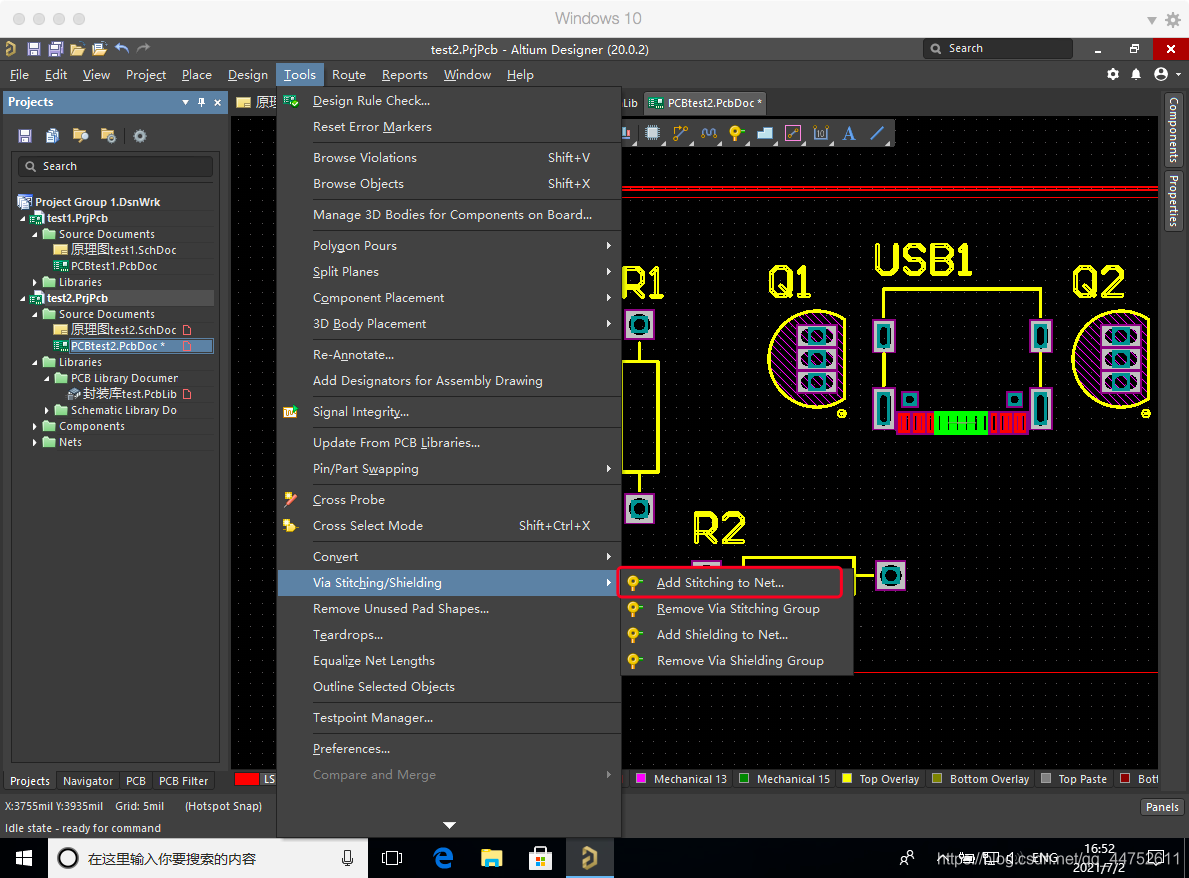

批量放置过孔：
设置Grid：70～100mil；选择层；选择Net
Design–>Rules或者添加过孔时 设置过孔大小

T+M：消除警告

删除部分铜铂：

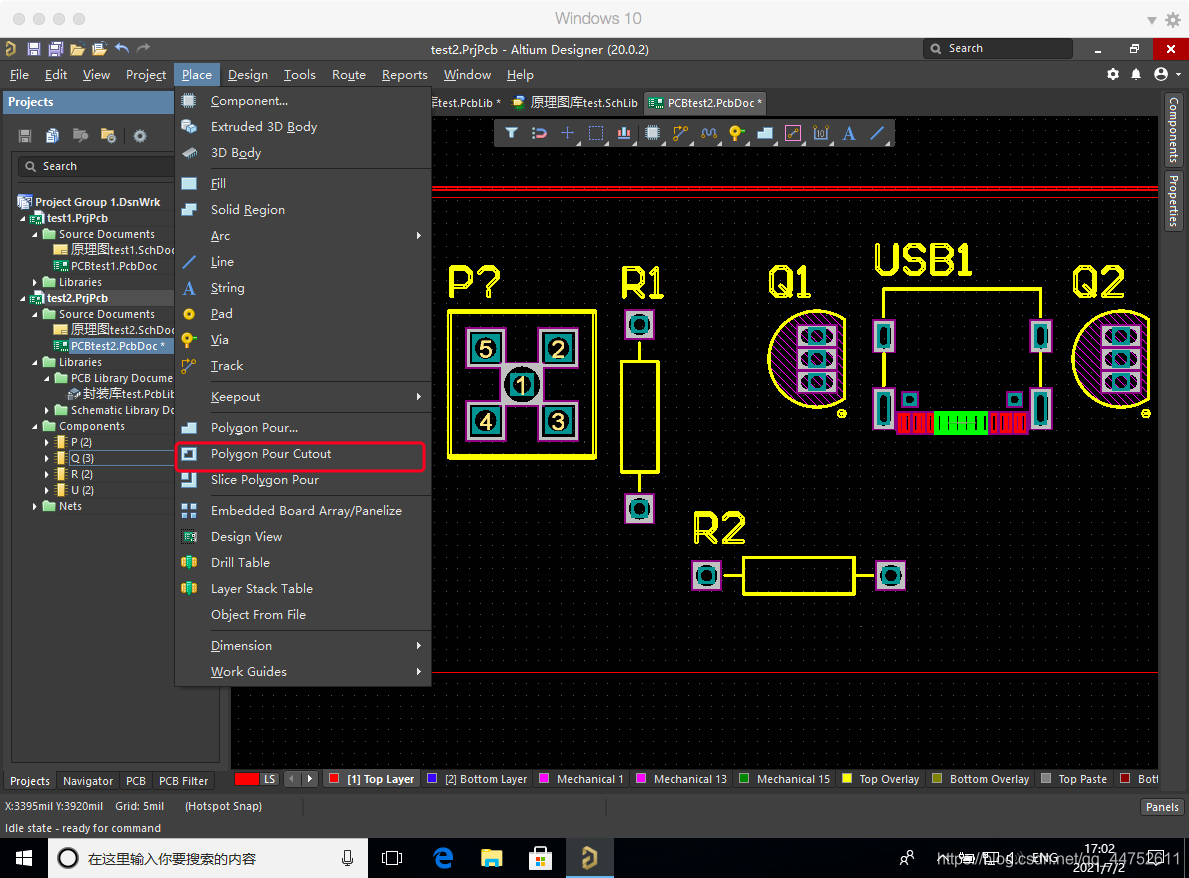

进行下图cutout 选中部分后，重新敷铜(repour all)即可

开窗（不加绿油，露出焊锡，可焊接）：（3D视图看是黄色）

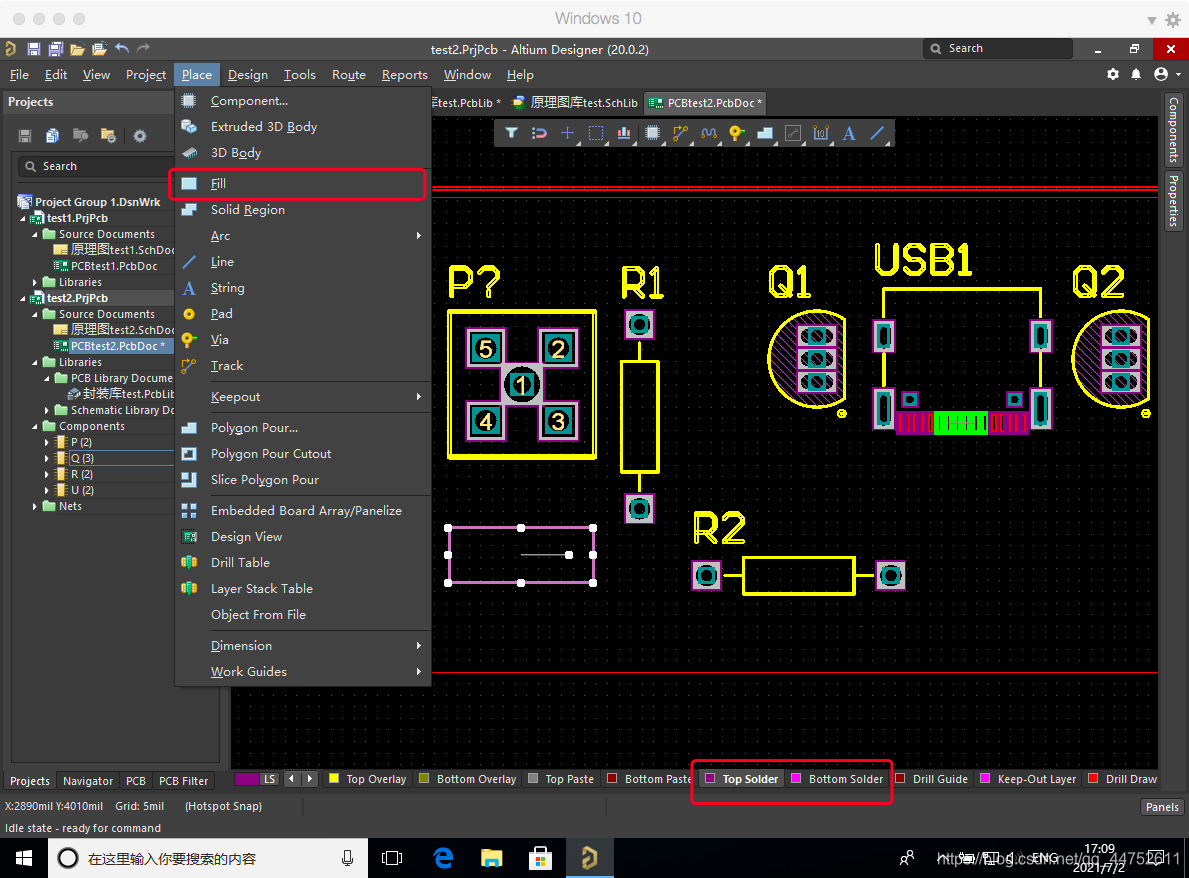

选择top solder层或bottom solder层，Place --> Fill 画出区域即可

选择过滤器(最左侧快捷工具)：

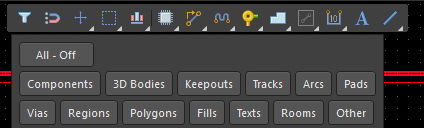

All-On状态下可以选择所有
All-Off可以只选择选中的部分

选择所有：

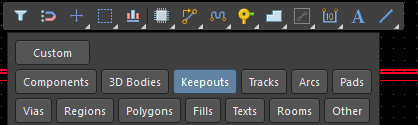

自定义 选择一种或几种：

开槽：
Mechanical层，画框，shift选中槽的所有框线，Tools --> Convert --> Create Union from selected objects，然后 Tools --> Convert --> Create Board Cutout from Selected Primitives，再选中该区域，双击，属性中选择Board Cutout，此时完成开槽（3D视图中是白色）

导入/导出规则：
Design --> Rules -->Design Rules，右键，Export rules导出保存，Import rules导入
