AD硬件电路学习笔记（二）mos管开关电路学习总结

系列文章目录

AD硬件电路学习笔记（一）常见的管脚名字以及FPGA、Lora

---

---

前言

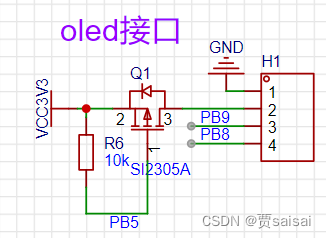

在帮同学制作低功耗的stm32系统板的时候，采用了PMOS管控制OLED电源的开断，PB5引脚高电平关断，低电平接通两端电源。在画板子的时候，由于对PMOS的不熟悉，导致画错了，最后纠正了PCB，但是板子也只能飞线处理了，所以准备总结学习一下PMOS和NMOS的相关知识点。

---

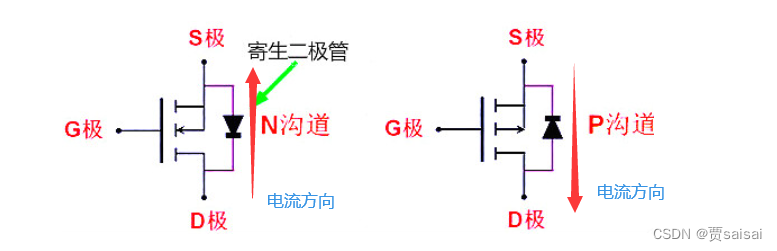

N/PMOS符号区分及电流方向

NMOS的箭头是向G极的，PMOS的箭头是从G极指向内的。还有就是这个箭头连接的那边是S极

这里的源极是载流子运动的起点，漏极是重点，但是两种MOS管的载流子不同
NMOS的载流子是电子，PMOS的载流子是空穴。
所以可以判断他们的电流方向了，电子的流动方向和电流方向相反，空穴相同。

这里就会奇怪电流方向是反向击穿二极管，所以这就是寄生二极管，过大电流的。

导通条件

N/PMOS符号区分及电流方向

NMOS是栅极高电平（|VGS| > Vt）导通,低电平断开,可用来控制与地之间的导通。
PMOS是栅极低电平（|VGS| > Vt）导通,高电平断开,可用来控制与电源之间的导通。

NMOS因Source端一般接地（低电位），则Gate端一般要接正电压才能导通；

PMOS因Source端一般接VDD（高电平），则Gate端一般要接负电压（低与VDD的电压）才能导通。

PMOS开关电路的应用

这和我那个电路形成了对比，对于高电压的控制实例

---

2022.11.15更新
今天又读别的大佬的文章，突然学到了mos管的体二极管的知识点，也解决了之前的问题，上文中的那个mos管控制oled的电路中，我刚开始把S极和D极的方向搞反了，然后现象就是G极高低电平都无法控制mos管，oled的接口那里始终测量到的都是2.8v。

原因：mos管有一个体二极管，就是图中那个Q1元件的上面有一个二极管的符号，所以当D极接3.3v时，S极接输出的时候，就会通过这个体二极管导通，二极管有一定的压降，导致S极输出一直是2.8V，这个时候G极就控制不了了，当时的情况记不清了，我觉得应该是这样：当G为低电平是，pmos导通，s极输出应该从2.8变成3.3，当G是高电平时，他是截断不了的，只能保持在2.8v上。所以开关开关作用就没有了。
