Cadence ADE使用基础

判断MOS管工作状态

results

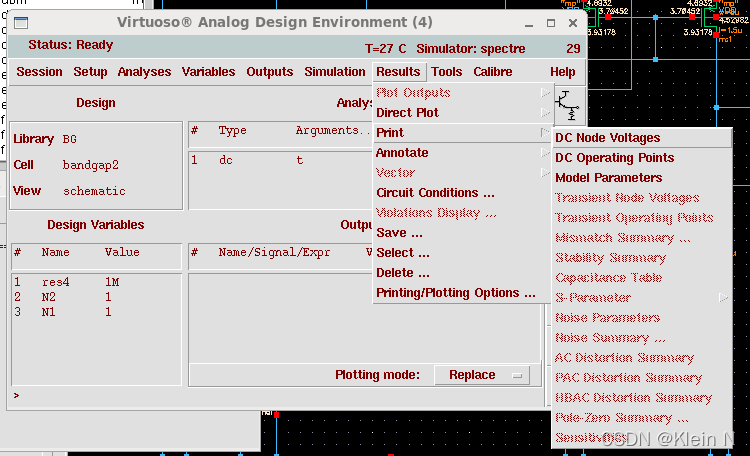

Results>Print>DC Operating Points
仿真完成后按照以上操作点击想要查看的MOS管,会得到管子的参数
在这里插入图片描述
这里主要关注region,region可取值0、1、2、3,分别对应MOS管不同状态,一般的模拟IC设计中,常需要MOS管处于饱和状态。

region状态对应电压关系
0截止VGS<VTH
1线性VDS≤VGS-VTH
2饱和VDS>VGS-VTH
3亚阈值VGS≈VTH(二级效应)

瞬态仿真精度设置

在这里插入图片描述

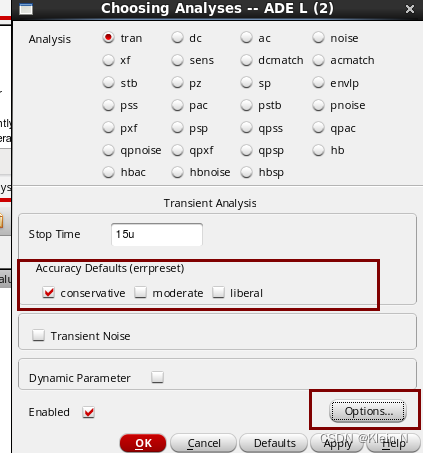

可以通过accuracy defaults设置tran仿真的精度,从左往右精度依次下降,同时可在options限定仿真步长,以此仿真出更为顺滑的波形
跑tran仿真时,关注精度特性就不要使用++aps,虽然仿真速度提升了,但对精度有所牺牲,跑出的结果也不准确。

cadence calculator DFT

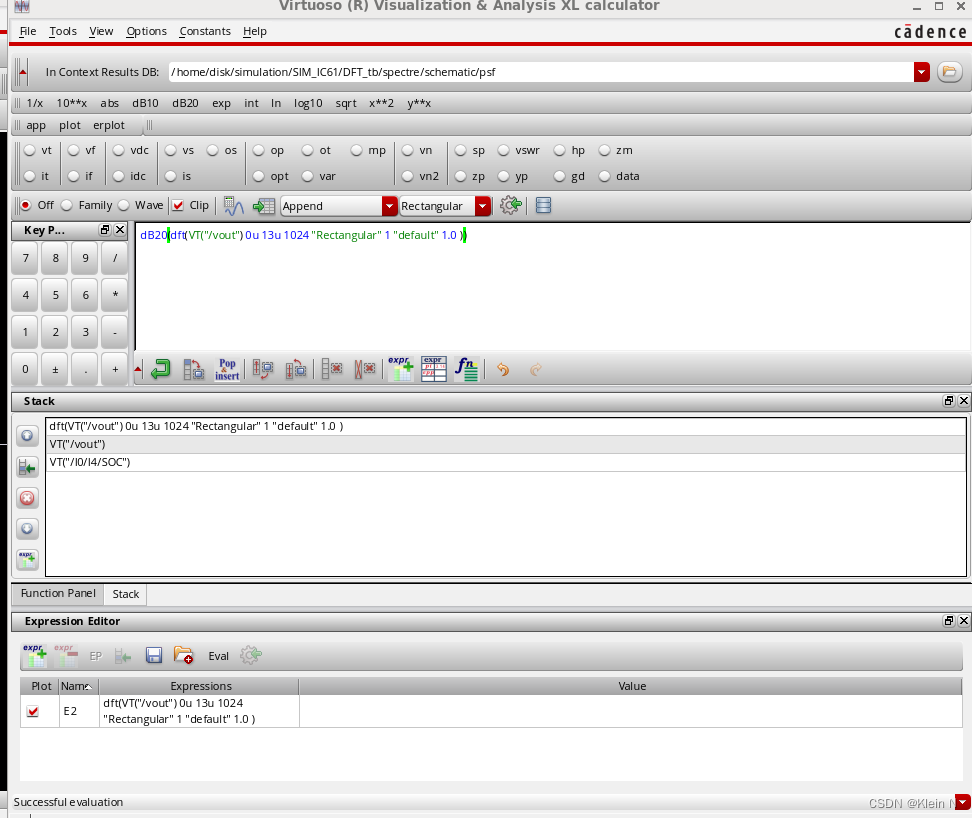

设置DFT参数
不加窗的条件下需满足相干采样以防止频谱泄露

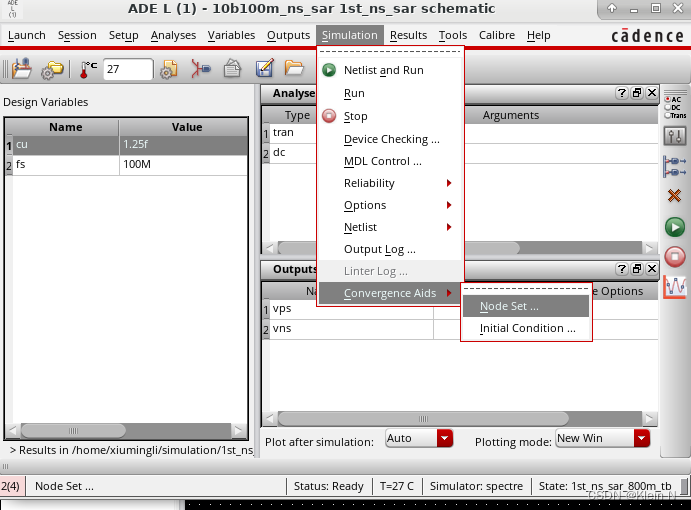

设置初始条件

在这里插入图片描述

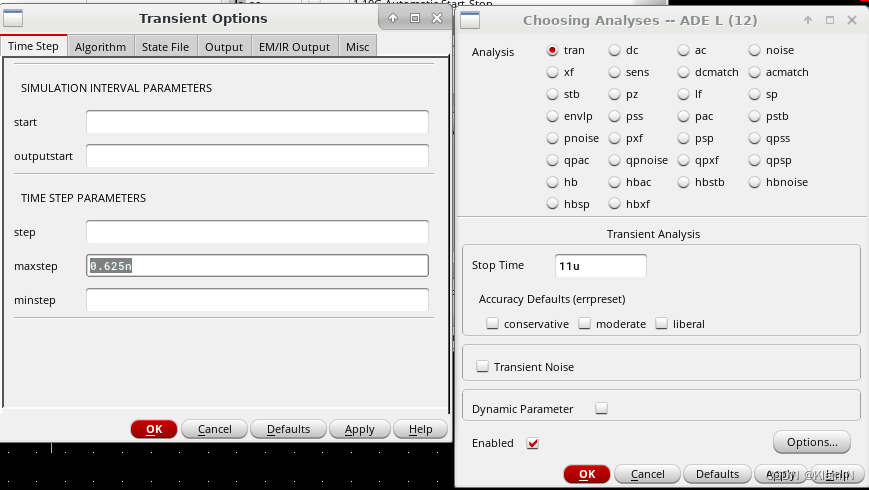

对于ADC的tran仿真,需要设计仿真精度达到更好的仿真结果,option->maxstep通常设置为1/(fs16)或1/(fs32)
在这里插入图片描述

开启检查状态

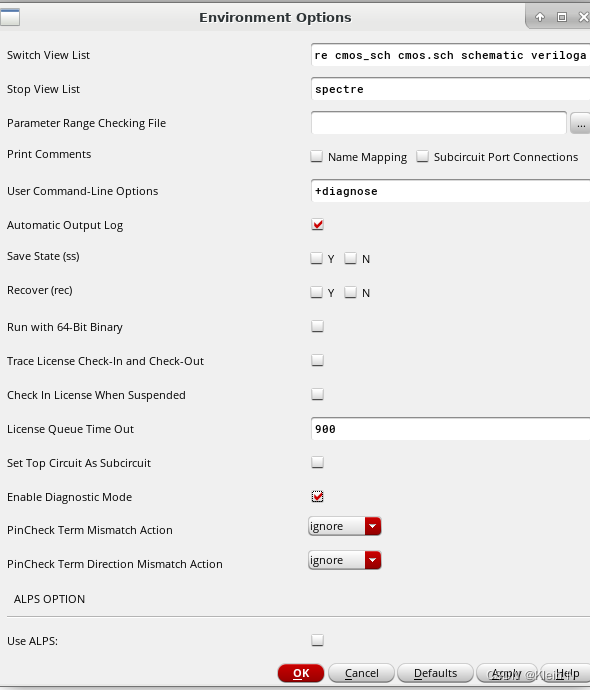

setup–environment–如下
在这里插入图片描述
