Cadence Virtuoso ADE_XL 仿真初使用(基于Cadence 617)

在进行virtuoso仿真时,为满足电路的设计指标,难免会在多个工艺角和PVT条件下仿真,用ADE_L又麻烦又慢,ADE_XL完美解决问题!
下面以两级运放为例,讲述使用方式。

1.仿真设置

仿真设置
在电路图上点击Launch-ADE_XL,弹出图1所示界面,首次仿真点击Create new view-OK,弹出图2所示对话框(保持默认设定即可),点击OK。
图1 首次仿真点击Create new view
图1 首次仿真点击Create new view

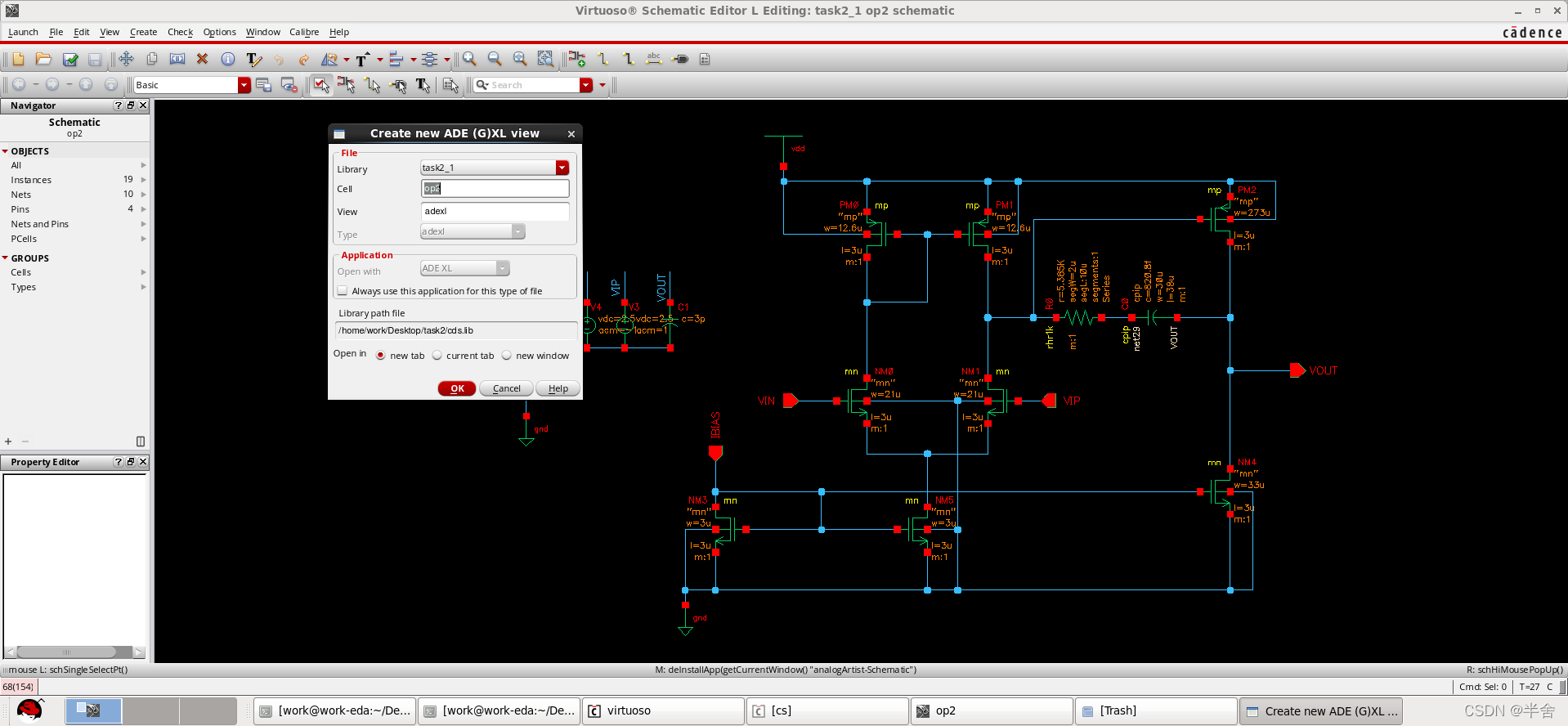

图2 保持默认设置图2 保持默认设置

接下来在弹出的界面下,点击Date View 下的Test 旁的加号,点击Click to add test,弹出图3所示对话框,保持基本默认设定-OK

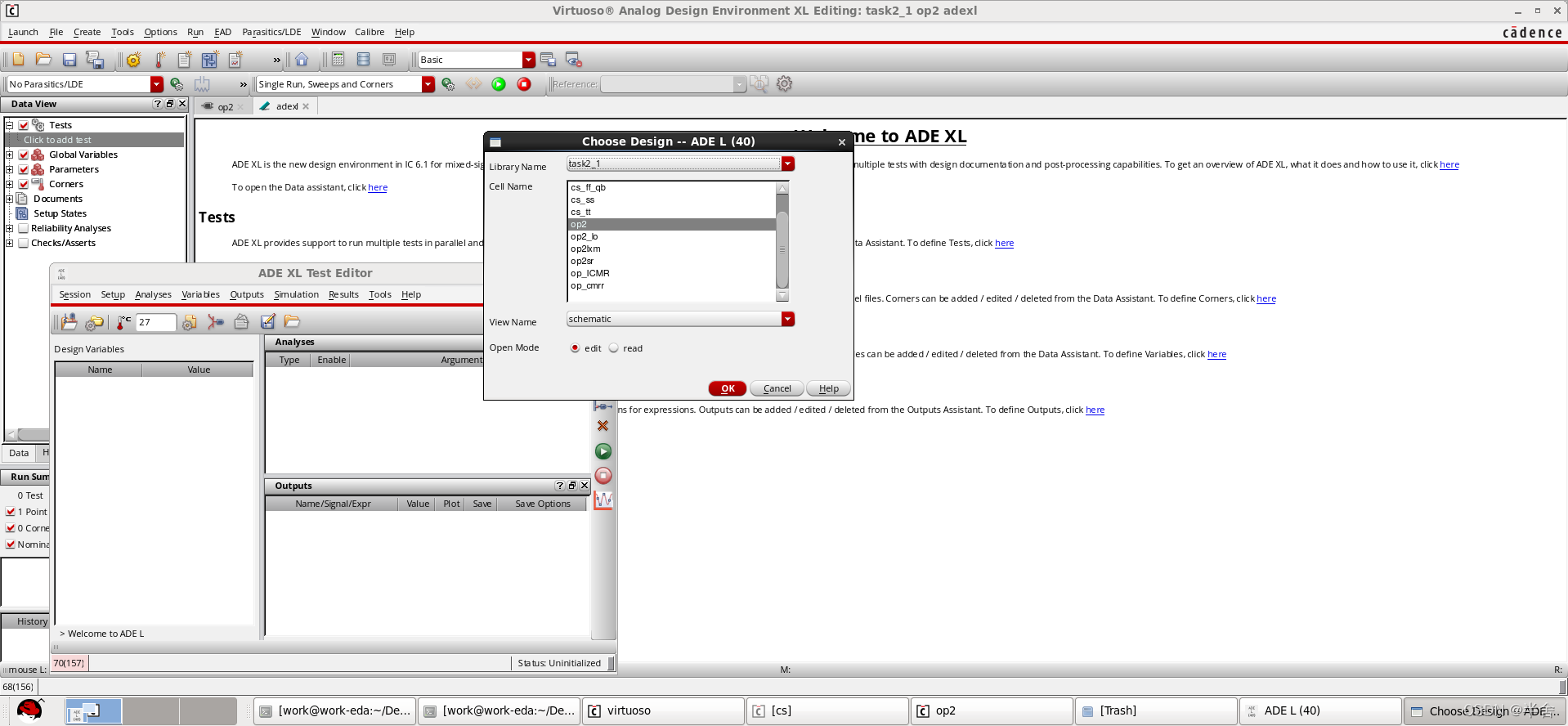

图3 添加仿真图3 添加仿真

接下来在Test Editor界面上设置仿真类型,本次进行DC/AC仿真,如图4所示

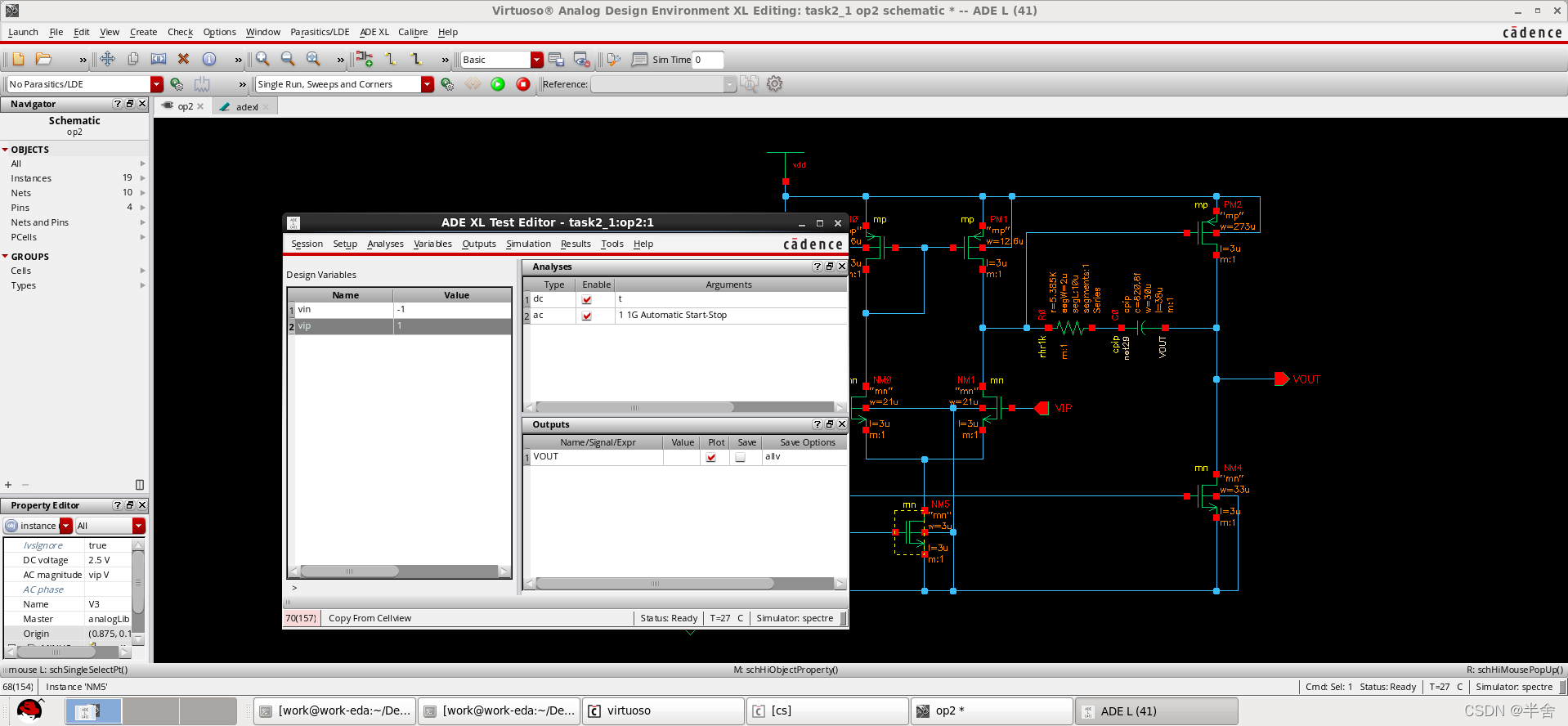

图4 设置仿真类型图4 设置仿真类型

2.添加变量

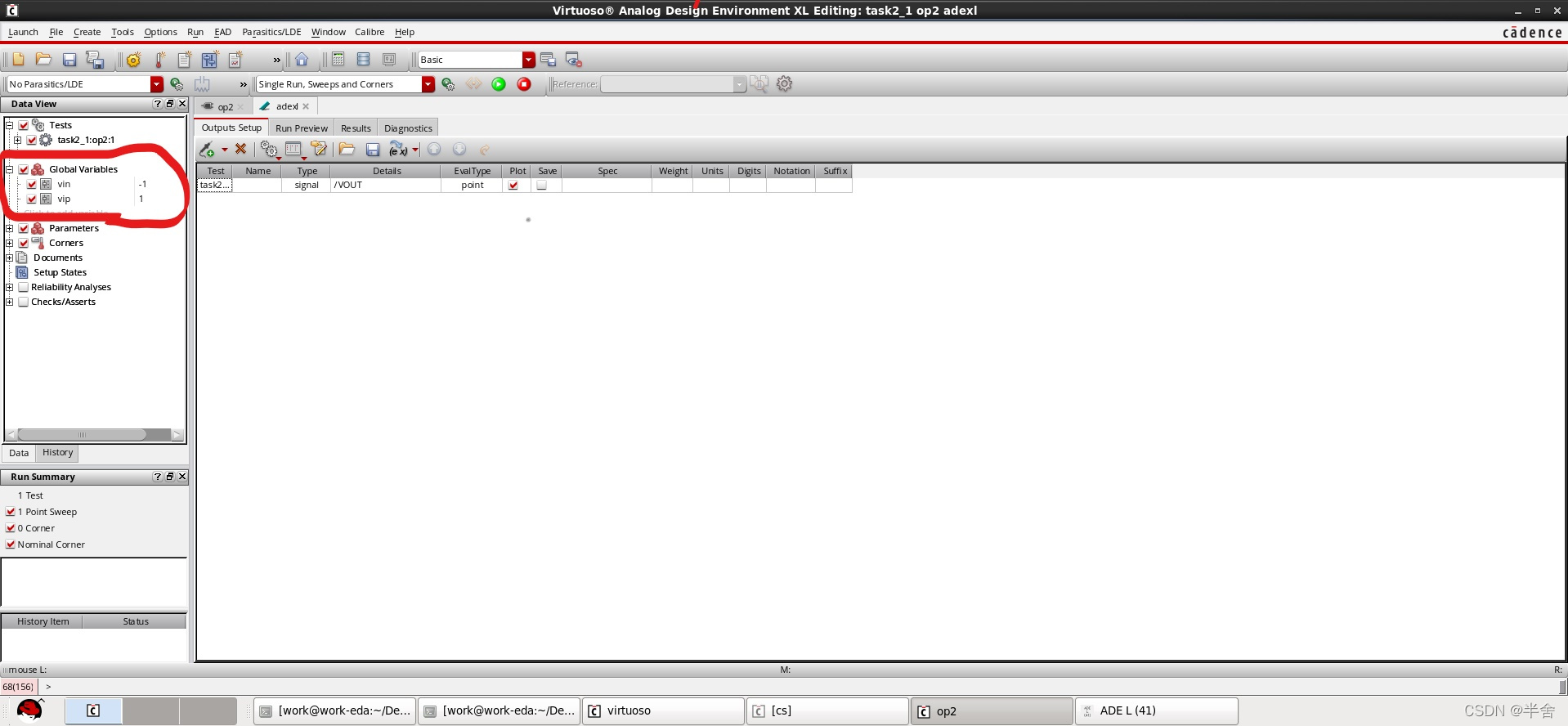

由于已经在Test Editor 上添加了变量(操作方式variables-copy from cellview),点击ADE_XL界面的Global variables可以看到有两个变量vin和vip(图5)。此时可以进行下一步PVT条件和工艺角的设置
图5 添加变量图5 添加变量

3.设置PVT条件和工艺角

如何添加PVT条件和工艺角?首先找到Data View框下的Corners旁的加号,点击Click to add corner,弹出图6所示对话框,点击温度计标志,就可以添加新的工艺角了,对话框内Corners对应的行可以设置工艺角名字,Temperature对应设置温度,Design Variables可以对变量进行设置,Model files则是添加工艺角,点击Click to add,弹出图7所示对话框,点击import from test-OK,设置好仿真条件可以点击保存csv,下次仿真用到时即可打开,不用重复设置.

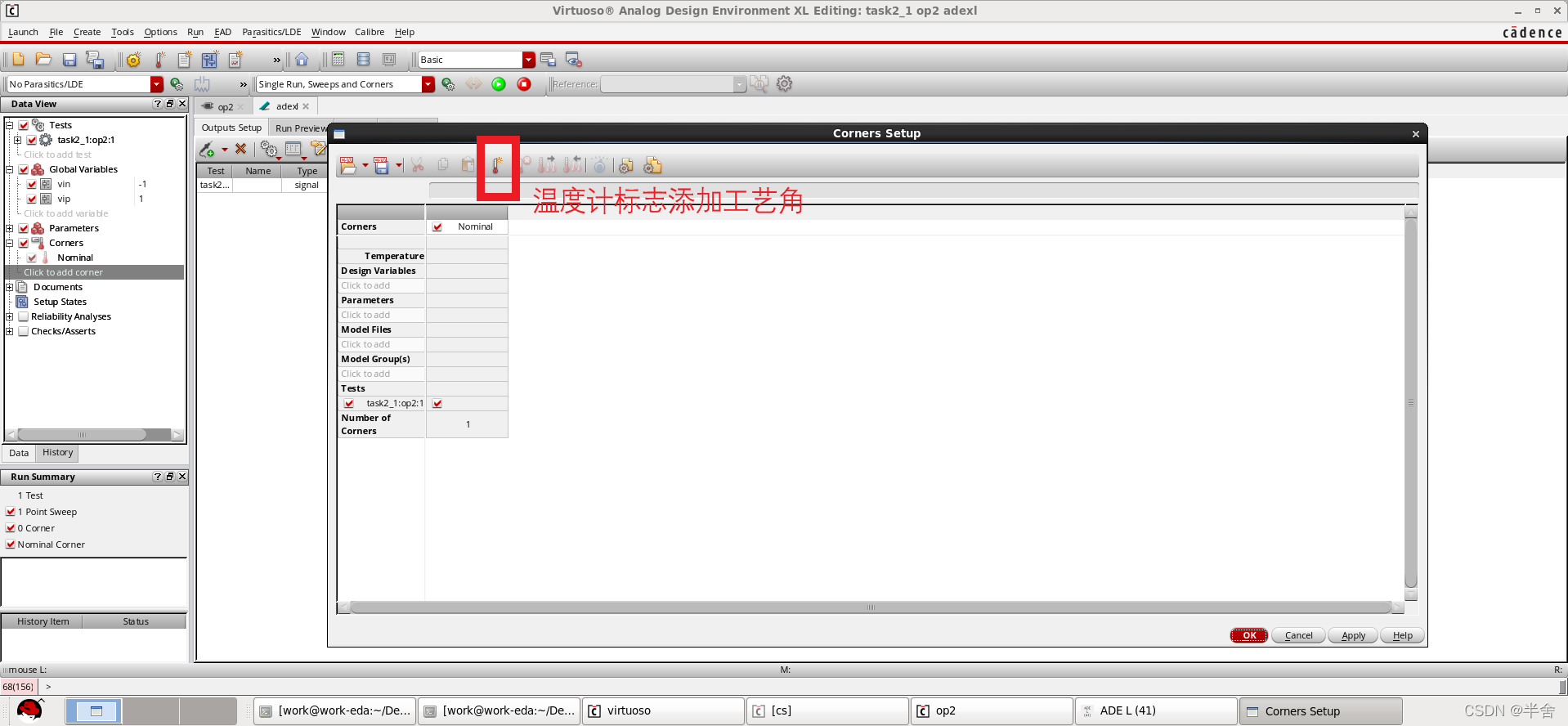

图6 Data View -Corners-Click to add corner 图6 Data View -Corners-Click to add corner

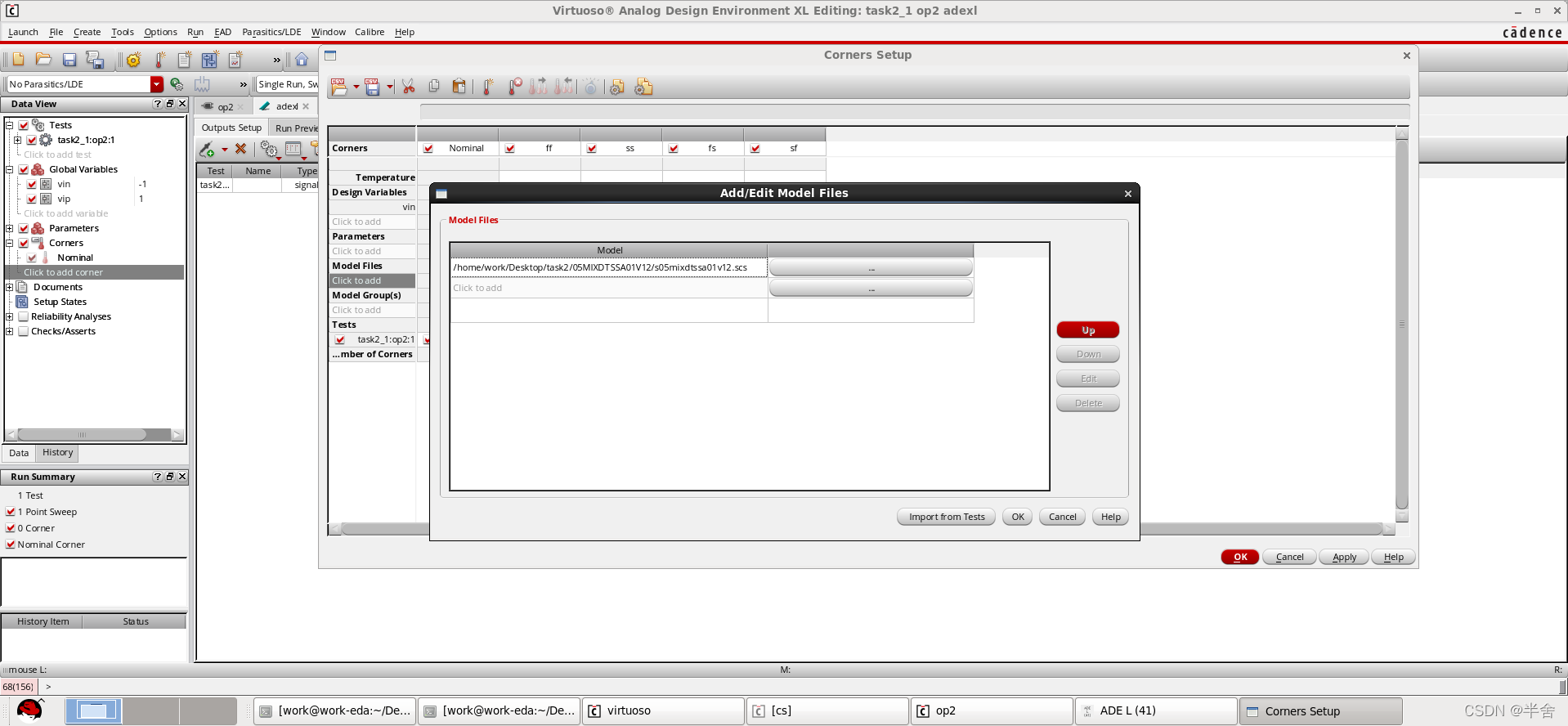

图7 Model files-Click to add-import from test图7 Model files-Click to add-import from test

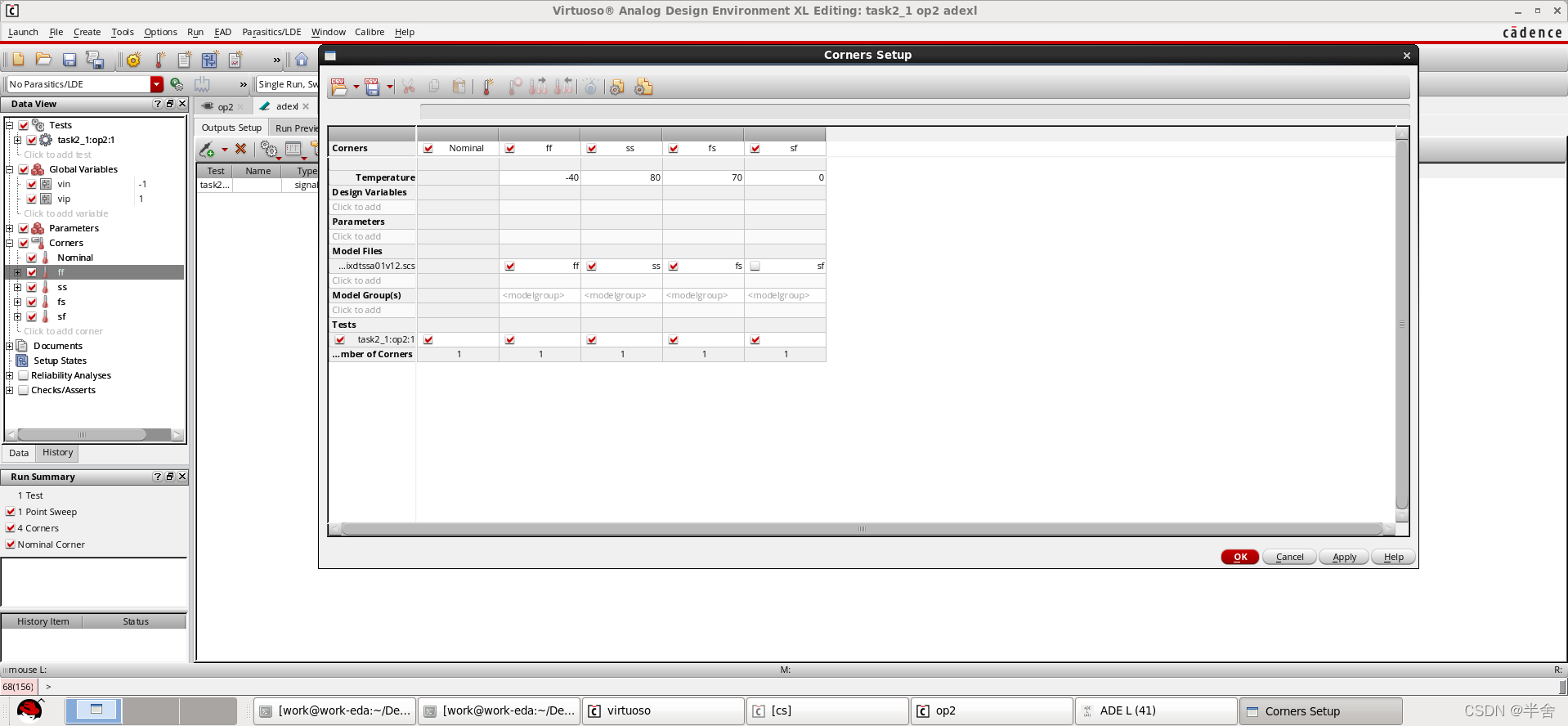

图8 设置效果图8 设置效果

4.进行仿真得出结果

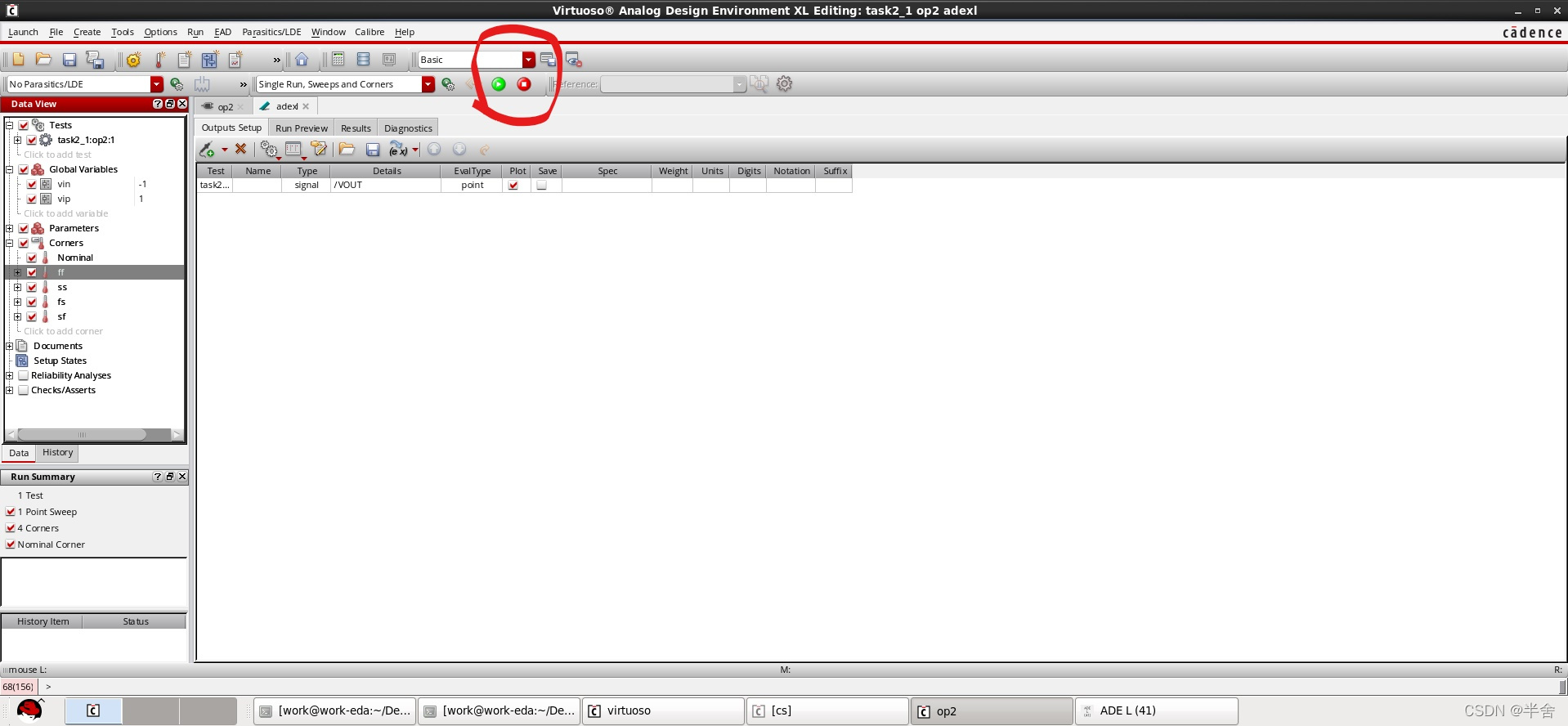

图9 运行图9 运行

设置完仿真条件就可以点击上方绿色箭头运行啦!

说明:本文基于课上老师指导PPT创作,如有冒犯,请联系删帖。
