浅析Betaflight中的OSD叠加程序【MAX7456&AT7456】

前言:想要对OSD下手已经不是头一次了,前几次都浅尝辄止。一个是能力不够,BetaFlight的代码体系太庞大了,看不懂也摘不出来。

这次要做一款带osd功能的接收机(用在遥控车上),所以又来打飞控程序主意。

参考代码:betaflight-3.3.1
OSD叠加芯片:AT7456E 【可以在立创商城中搜索PDF的文档】

 Betaflight中有关于常用飞控型号的图片,经过查看可以知道大多数飞控使用的OSD芯片为AT7456E

飞控板子一般不会留下SWD接口给予调试。所以想要拿飞控板进行开发AT7456的话可以我之前发布的一篇文章进行烧录。关于对飞控芯片(STM32)DFU模式升级的认识_New农民工的博客-CSDN博客【举报再看养成习惯,噢 不对,点赞再看 养成习惯。感谢支持】首先:飞控只是一个开发板,大家都可以开发!开发就要把自己的程序下载进去,所以我们来看一下在没有Jlink帮助,只使用飞控上的USB口升级飞控固件的办法。当前市面上主流飞控都是DFU升级,我之前做过的项目中也有使用dfu升级固件的,但都是使用Dfuse demo工具升级的【如下图所示】。升级使用的文件后缀也是.dfu。所以我就好奇,为什么bf软件使用DFU的方式升级,使用的却是hex文件?没想...https://blog.csdn.net/qq_44810226/article/details/122858063?spm=1001.2014.3001.5501

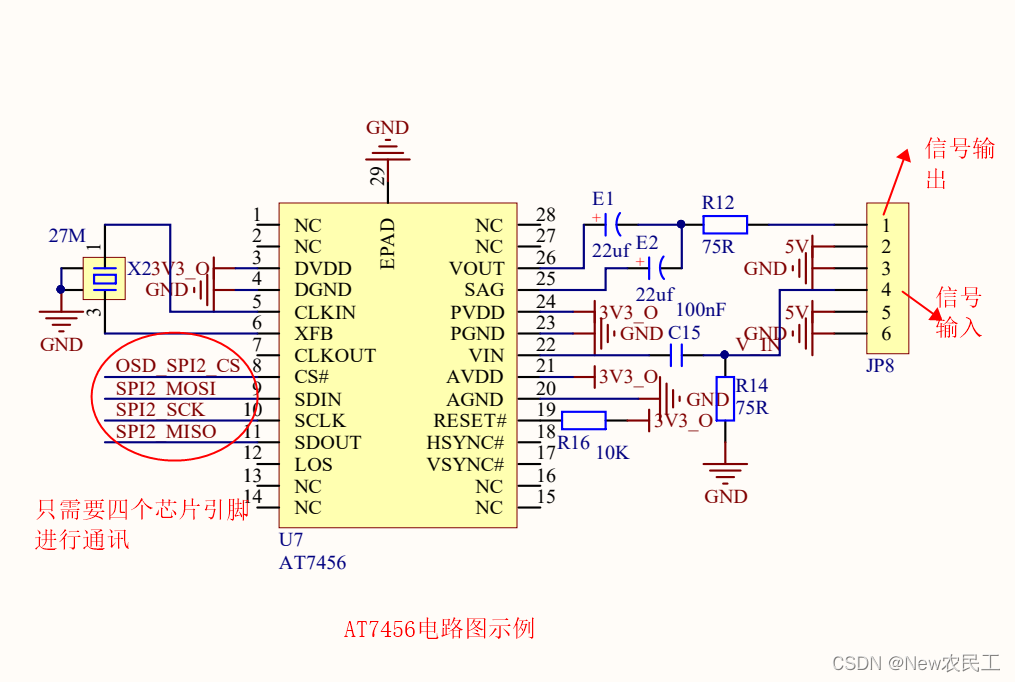

下面是AT7456部分的电路图。可以看到使用SPI与之通讯不需要额外的控制引脚。

MAX7456和AT7456的不同之处:

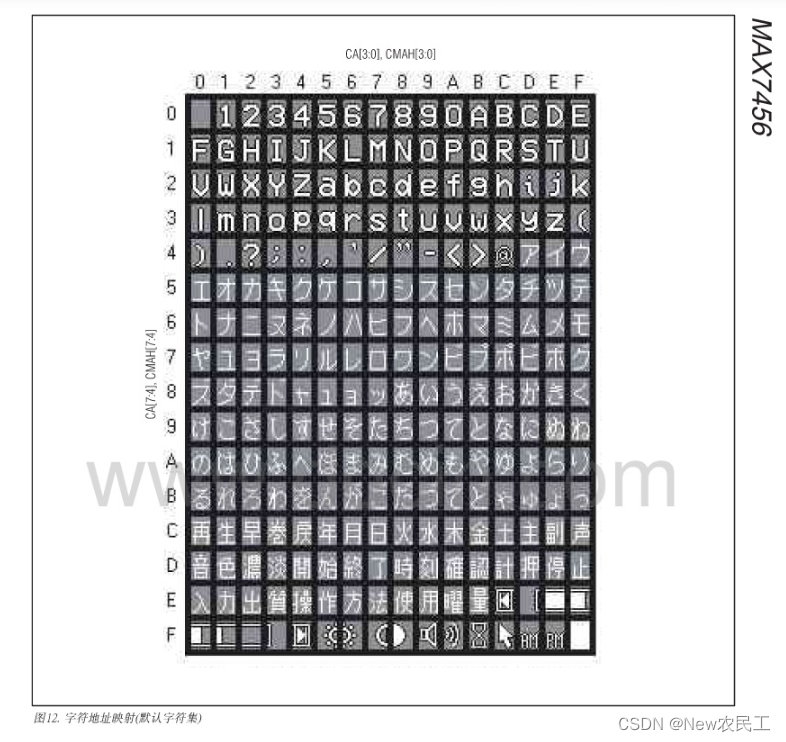

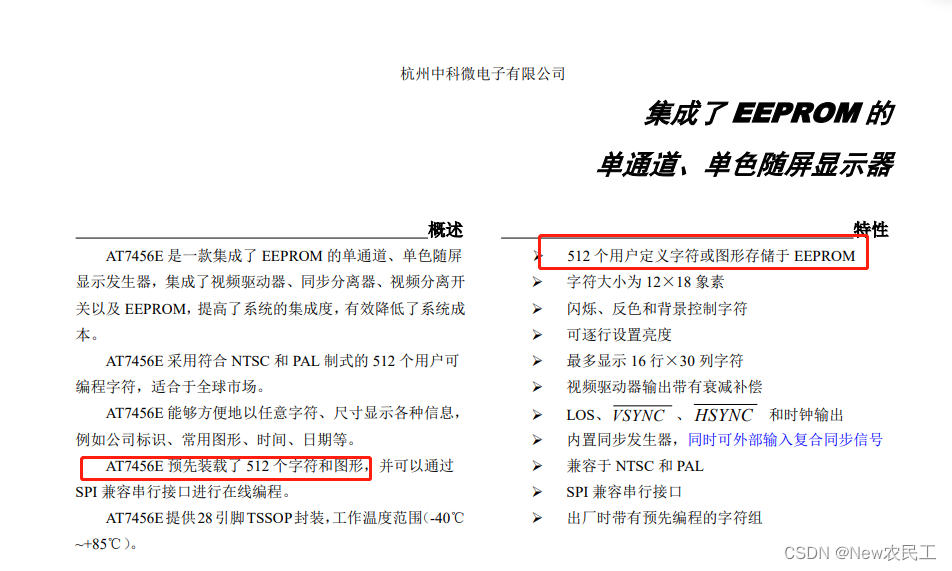

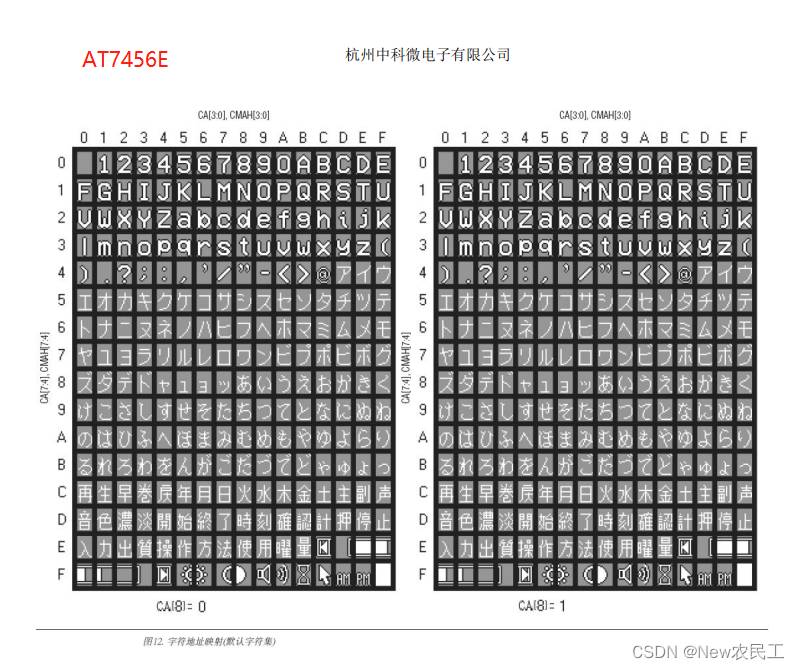

AT7456预装512的字符, AT7456E有两页。MAX只有一页。

AT通过CA【8】来翻页,MAX用不到CA【8】。所以后面可以通过CA【8】寄存器来区分AT和MAX7456

解析过程:

=======================================

新版本的bf源代码看起来不够直观,因为要适配很多平台所以,看起来有点绕。

下面分析使用的版本为betaflight-3.3.1。可以到github-bf下载历史版本。

 上述文件是OSD框架文件。这里没有具体的硬件层操作,是将底层操作函数封装成一个结构体。然后通过对结构体的调用,来实现对OSD芯片的操作。

【记住这里的几个结构体的名字】等下会看到。

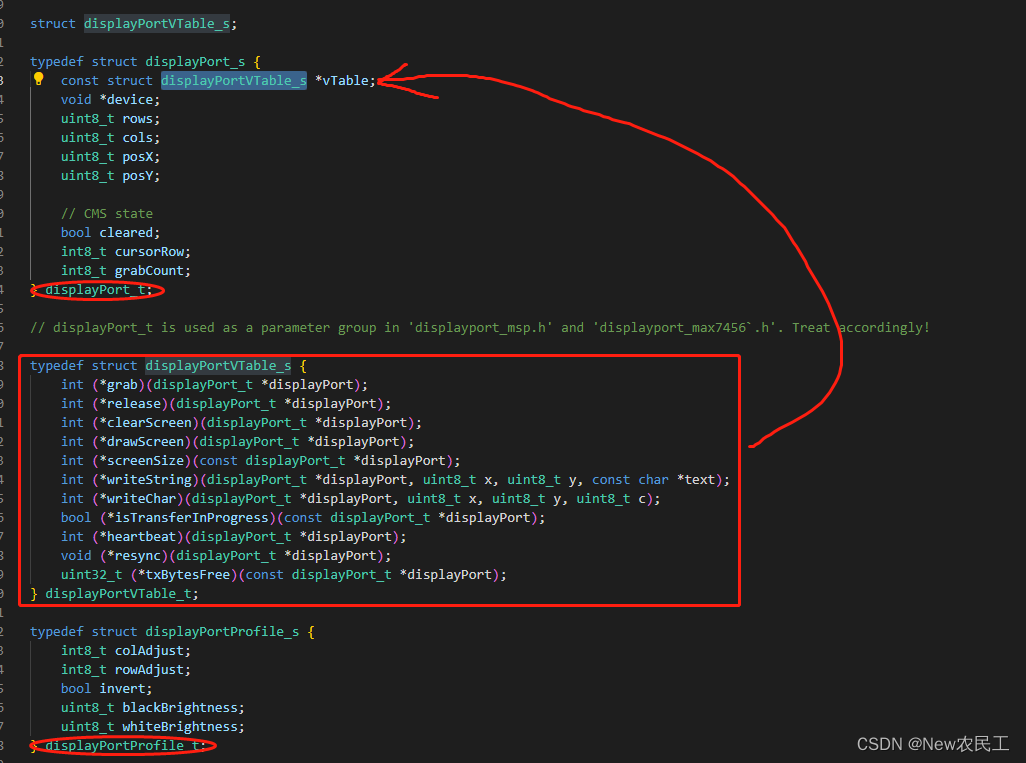

struct displayPortVTable_s;

typedef struct displayPort_s {
    const struct displayPortVTable_s *vTable;
    xxxxx...
} displayPort_t;

typedef struct displayPortVTable_s {
    xxxxx...
} displayPortVTable_t;

typedef struct displayPortProfile_s {
    xxxxx...
} displayPortProfile_t;

 这里可以把结构体理解为一个类,这个类拥有描述自己参数,以及操作OSD的函数可以调用。像是Python中的Class。后面的程序会将结构体作为参数来传递。

========================================================================

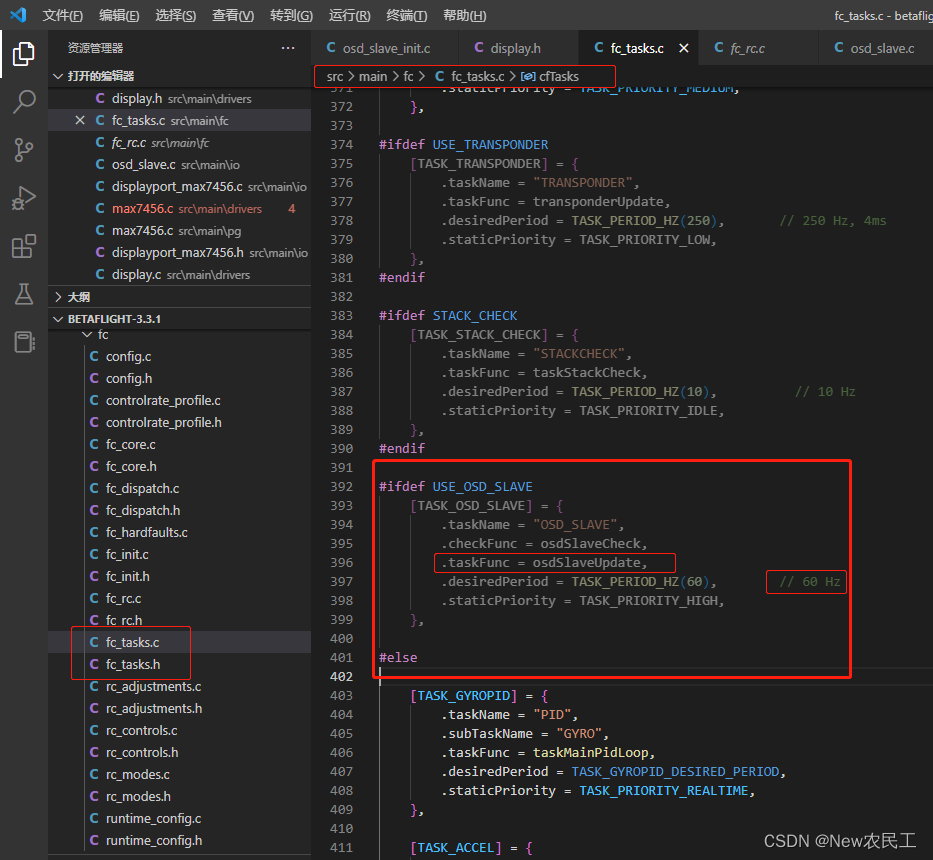

通过上述文件:OSD显示程序的调用是这里实现的,以60Hz的频率调用 osdSlaveUpdate函数,相当于在后台loop这个函数,以实现osd刷新功能。

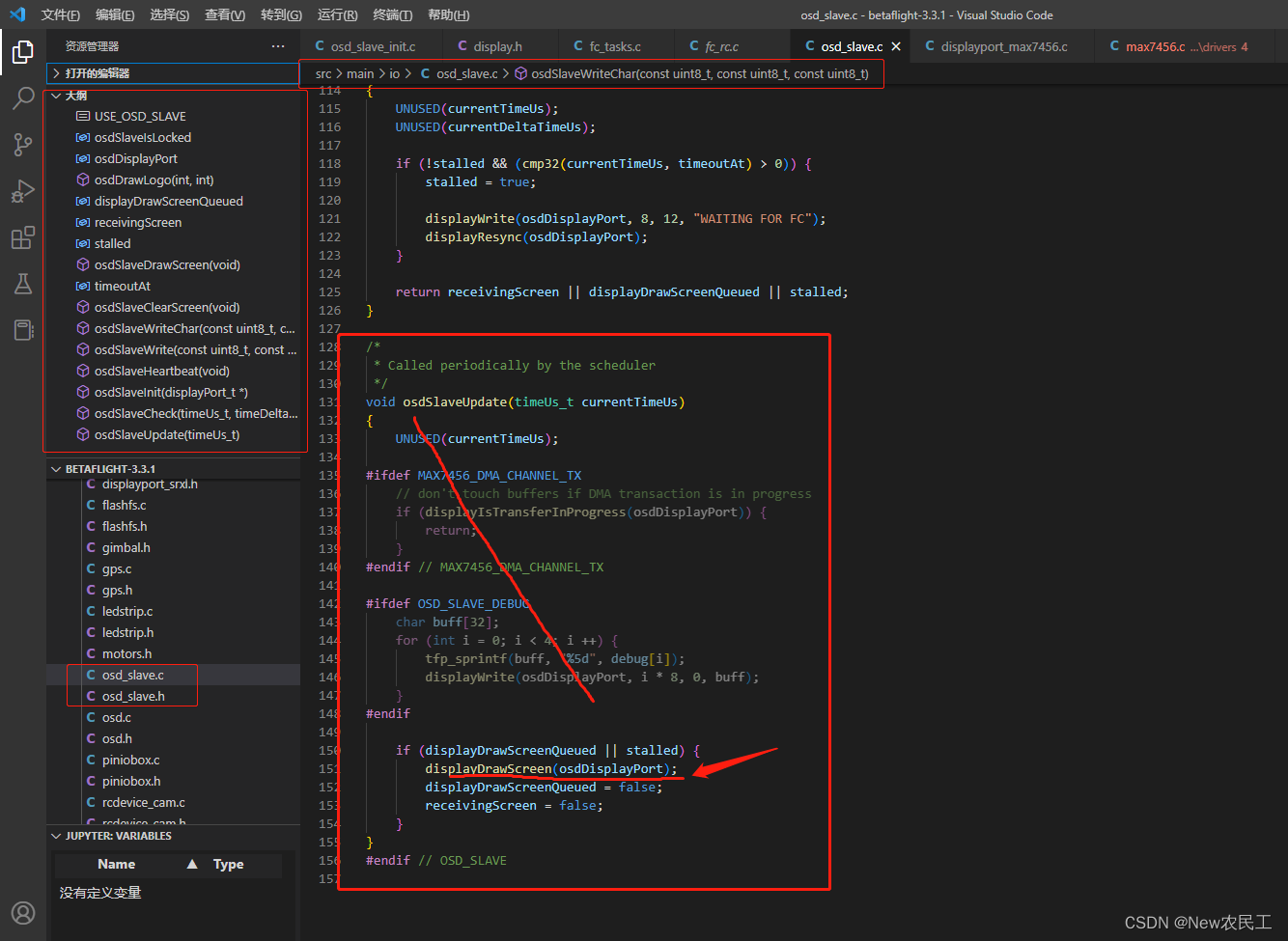

进入【osdSlaveUpdate】函数 来到下面文件【osd_slave.c】

 可以看到实际是调用的【displayDrawScreen(osdDisplayPort);】函数。

然后看一下这个文件主要做什么:

 主要就三个函数:

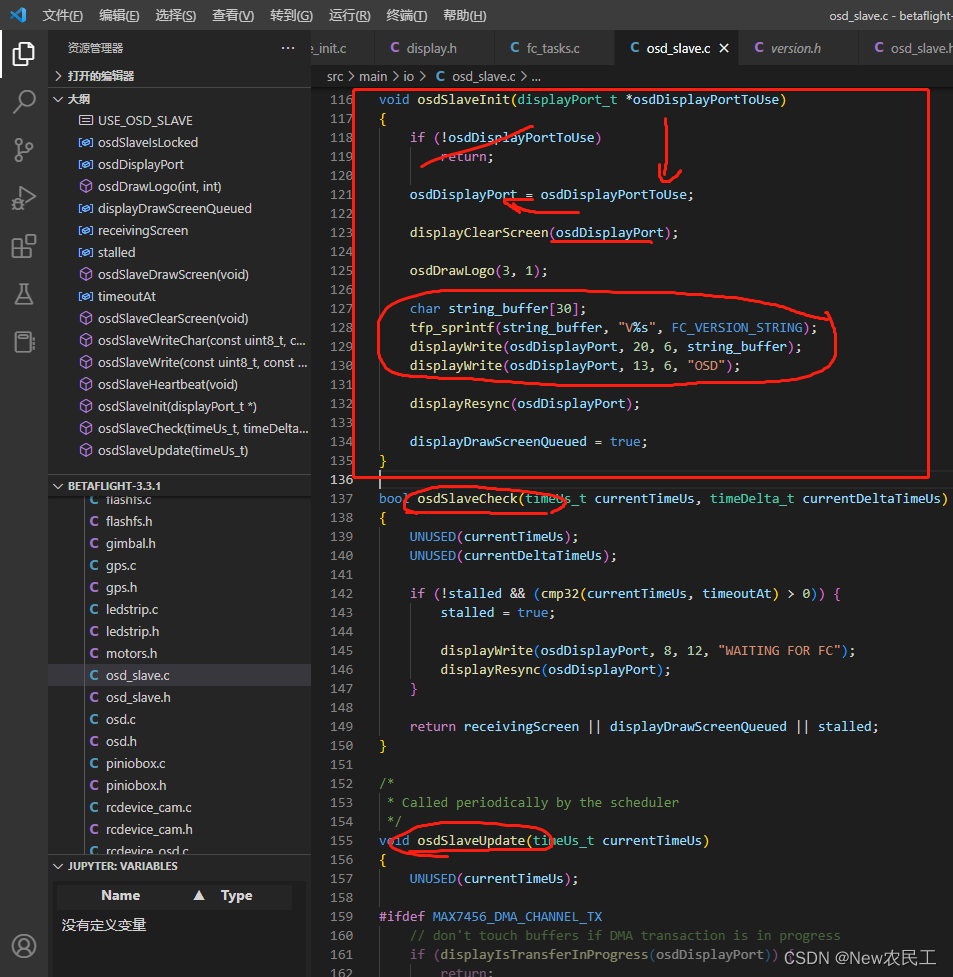

        一、Init初始化函数,osd初始化阶段要做的事情。

displayWrite(osdDisplayPort, 13, 6, "OSD");

         可以看出主要是通过displayWrite函数进行显示。

        二、check函数、暂时不关心

        三、osdSlaveUpdate就是之前说的后台Loop函数。用于程序运行过程中的刷新

从这个文件中就可以看出,所有的操作都是对displayPort_t结构体的实例化的操作。

接下来我们看看,初始化函数中传入的实际参数是谁。

void osdSlaveInit(displayPort_t *osdDisplayPortToUse)

通过全局搜索:

 是下面函数的返回值 给了init初始化函数。继续进入函数内部查看

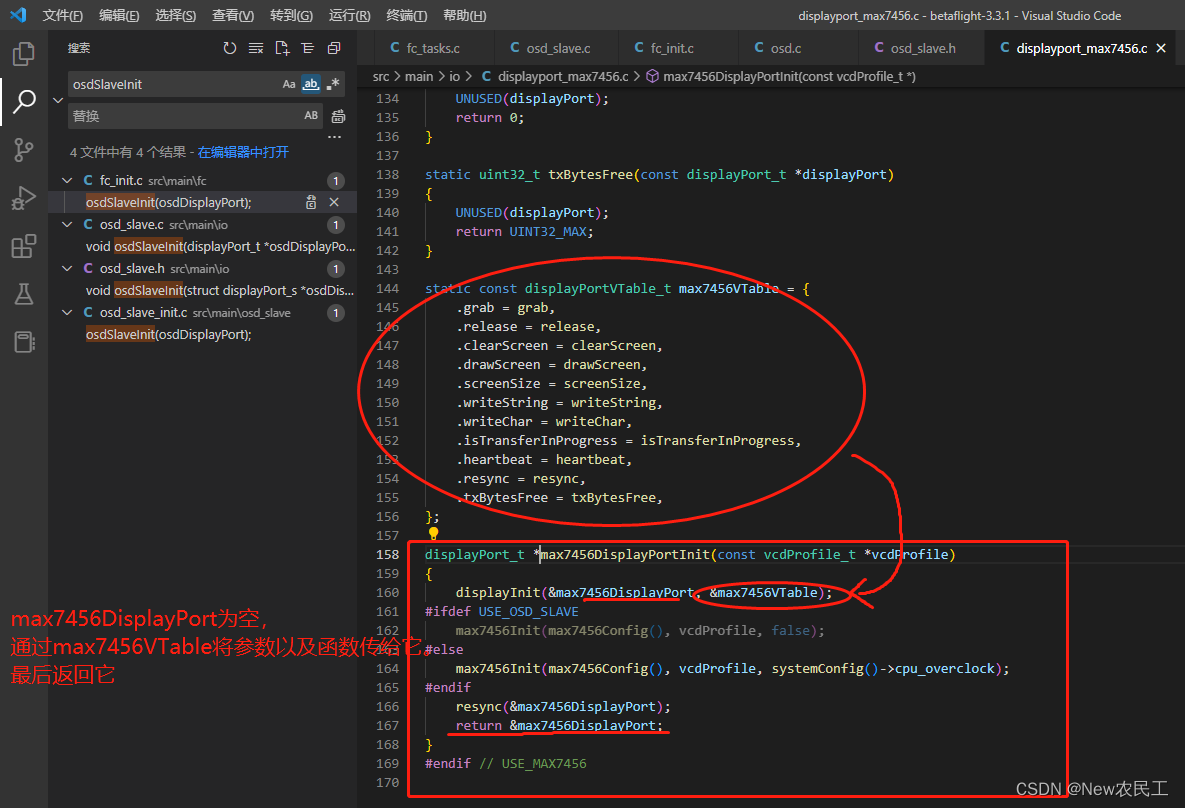

osdDisplayPort = max7456DisplayPortInit(vcdProfile());

【displayport_max7456.c】

【max7456.c】再进入max7456Init函数看一下:

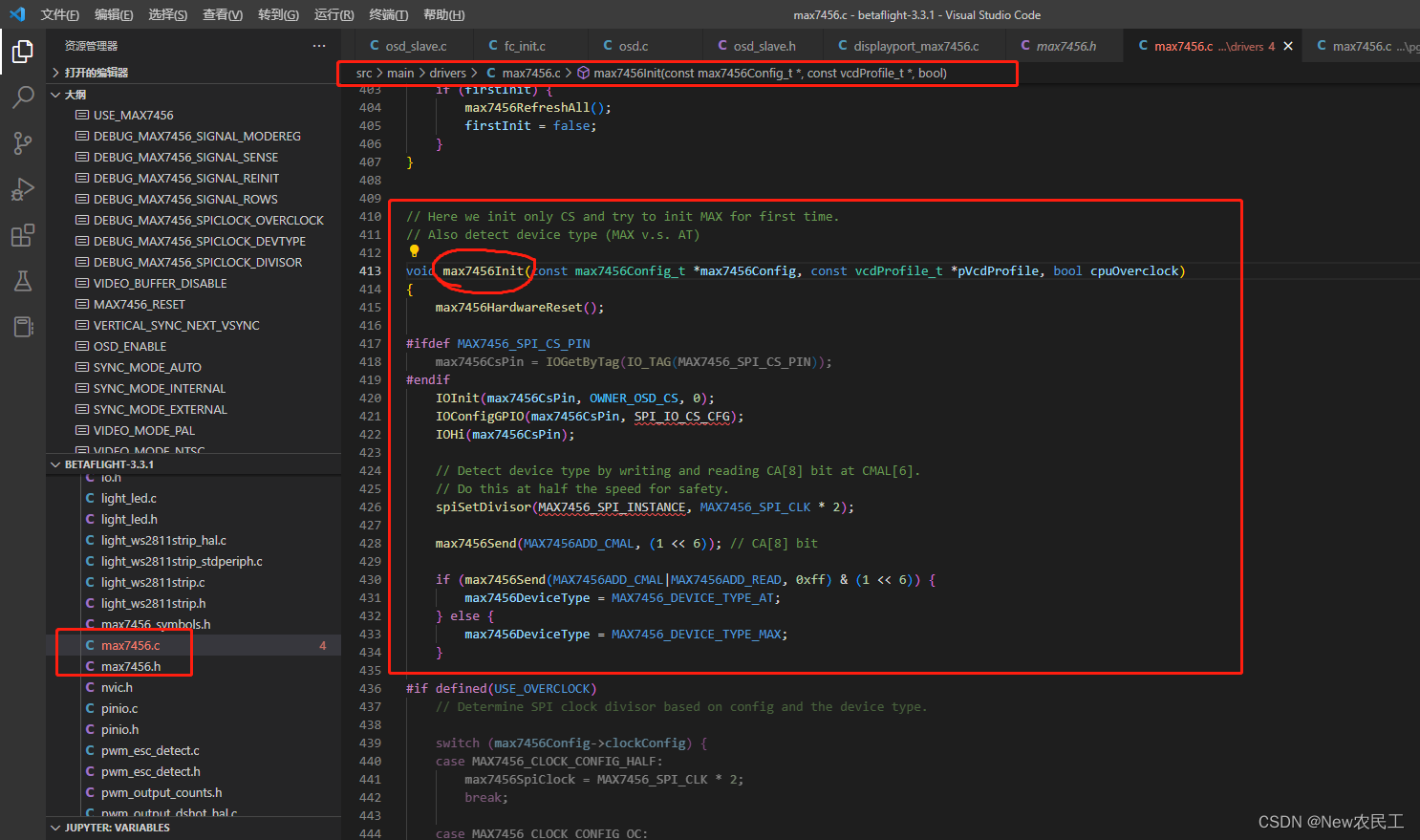

 可以看出这里是对硬件进行配置。很多操作都是针对硬件的了。框起来的程序中有一部分是对芯片进行区分。

    // Detect device type by writing and reading CA[8] bit at CMAL[6].
    // Do this at half the speed for safety.
    spiSetDivisor(MAX7456_SPI_INSTANCE, MAX7456_SPI_CLK * 2);

    max7456Send(MAX7456ADD_CMAL, (1 << 6)); // CA[8] bit

    if (max7456Send(MAX7456ADD_CMAL|MAX7456ADD_READ, 0xff) & (1 << 6)) {
        max7456DeviceType = MAX7456_DEVICE_TYPE_AT;
    } else {
        max7456DeviceType = MAX7456_DEVICE_TYPE_MAX;
    }

 通过对CA8寄存器的读写来判断当前使用的那款芯片。

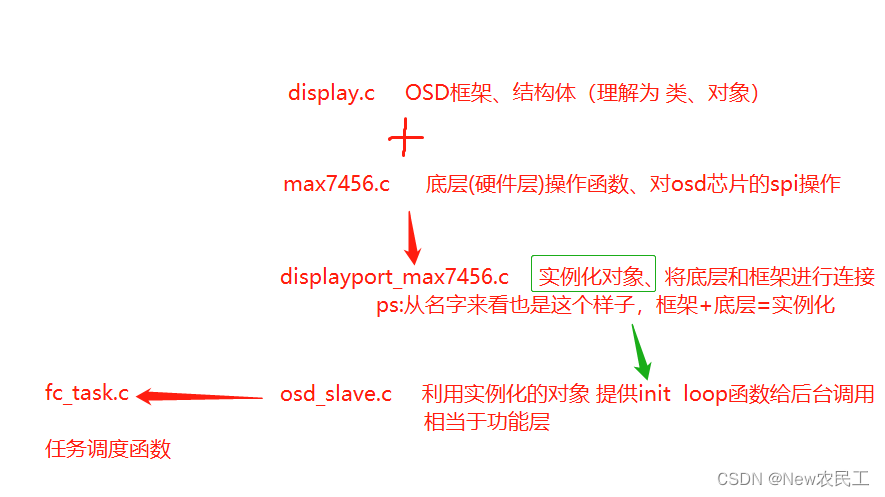

先对上述的几个文件进行整理分析:

到此,对bf固件中osd部分代码应该有一点点了解了。其实其他部分应该也是这样看的。还剩下具体的硬件操作函数,我还没有看完,正好篇幅挺长了,主要是截图多。看完接着写,未完待续.....

后续:

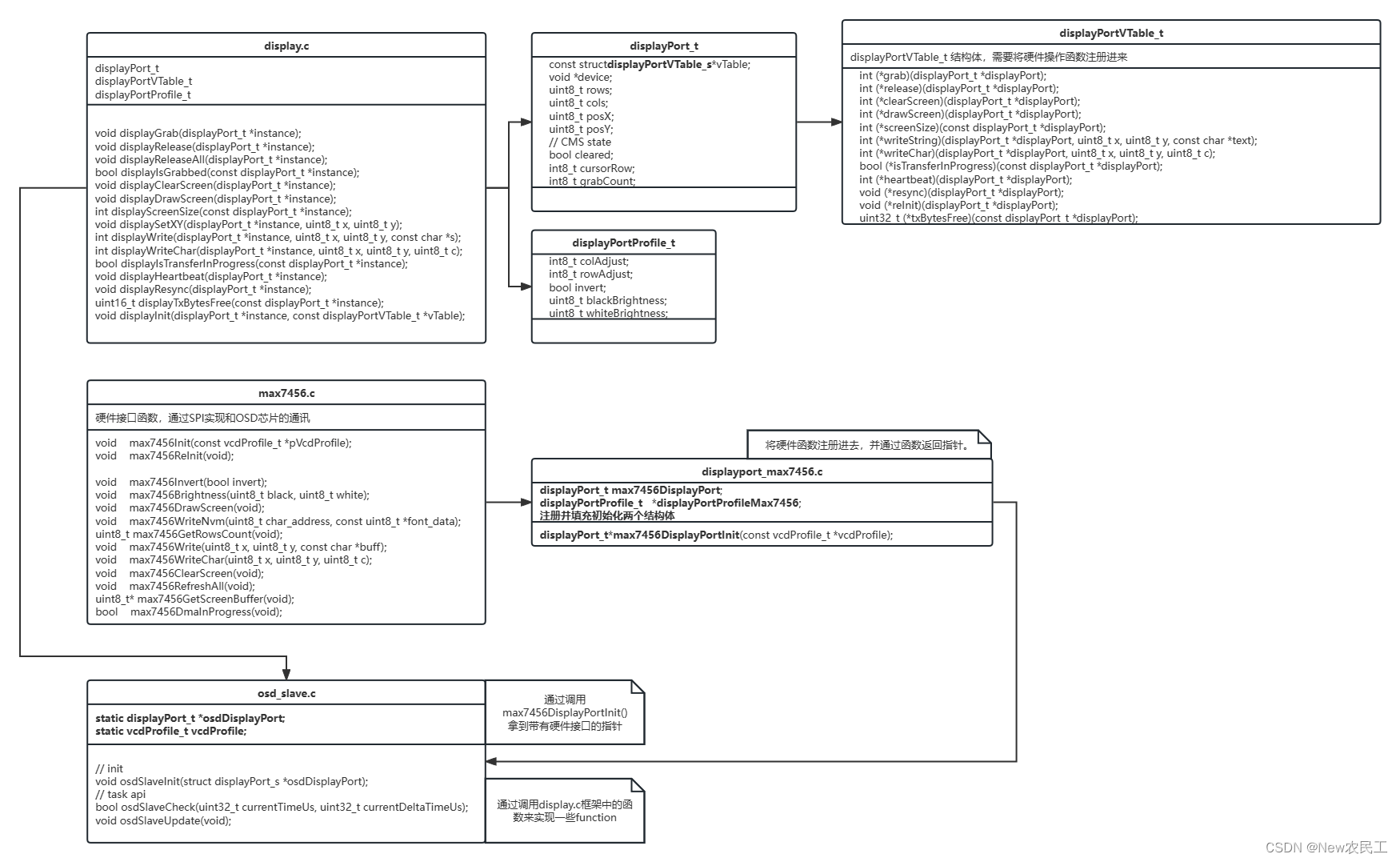

补一张之前整理的类图
