系统数据库的概念结构、逻辑结构、物理结构设计

由于自己在写这一部分的报告时，总感觉不能很好地理解概念含义，具体的设计目标也不知道用怎样的形式来表达。在做完相关报告之后，想着把老师指导之后改正的作业展示一下，希望可以给有类似问题的小伙伴一点点帮助。

系统的概念数据库设计

将需求分析得到的用户需求抽象为信息结构（即概念模型）的过程就是概念结构设计，最后生成的模型是E-R图。
注：
1、先写局部E-R图，再写整体的E-R图
2、若所设计系统的实体、属性与联系很多，绘制出来的总E-R图过于复杂、不清晰，可以将整体的E-R图分解成实体-属性图和实体-联系图。
其他的细节就是正常绘制时需要注意的细节了，例如标好实体间的联系（1：n，m:n等）

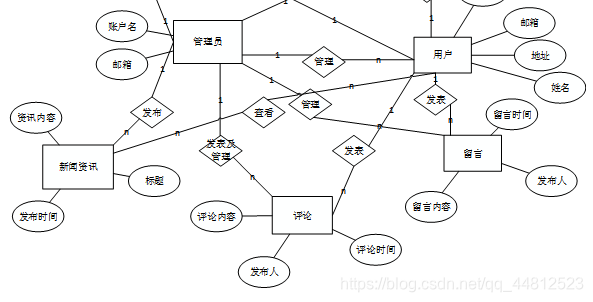

下图是我画的第一个E-R图，可以看出非常地乱，还有交叉啥的。

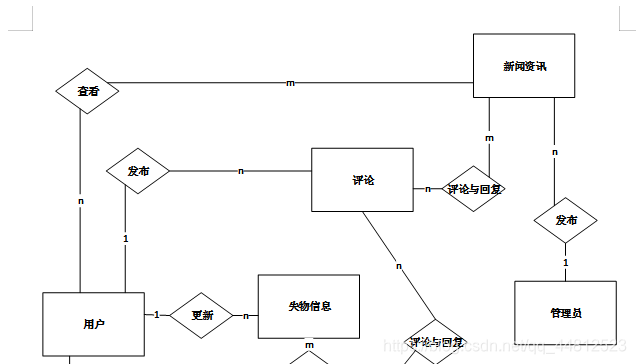

在修改之后，自己把它分解成了实体-属性图和实体-联系图


虽然布局还是不太好看，不过比第一次的清晰了很多，毕竟目的就是用户可以看懂设计的想法。

系统的逻辑数据库设计

数据库的逻辑设计的任务是把概念设计阶段设计好的基本E-R图转换为与选用的具体机器上的DBMS所支持的数据模型相符合的逻辑结构。
在教材上，这一部分是要求根据E-R图写关系模式，并标出主键外键。
例如
仓库（ 仓库号，地点、面积） 仓库号有下划线

自己是使用PowerDesigner对表做了设计，如下所示。

这两种表达应该都是正确的。

系统的物理数据库设计

物理设计是根据数据库管理系统的特征，确定数据库的物理结构即存储结构。
本模块的设计是对表结构的设计。

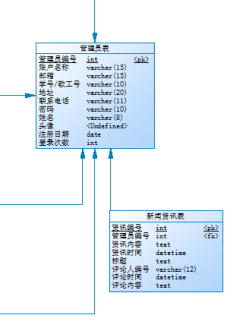

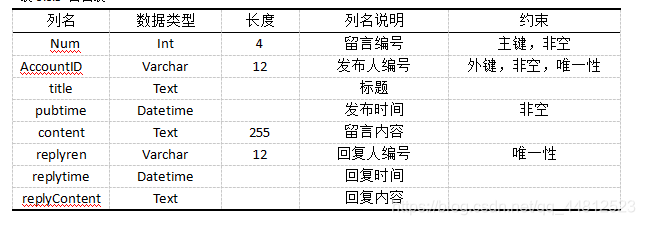

下图是自己系统的一个表结构举例：

可能设计得不太合理，不过结构差不多就是这样。
注：需要表明所使用的数据库Mysql或者是其他。
