GB9706.1-2020安规三项之漏电流测试方法

本文详细介绍了医用电气设备的漏电流测试过程,包括对地漏电流、接触电流、患者漏电流和患者辅助电流的测试方法。测试涉及正常和单一故障模式,在不同模式和状态下测量漏电流,并明确了各项指标的安全限值,如正常模式下漏电流需小于5mA和0.1mA等。测试工具有医用漏电流测试仪CS2675FX-1,并详细说明了接线和操作步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

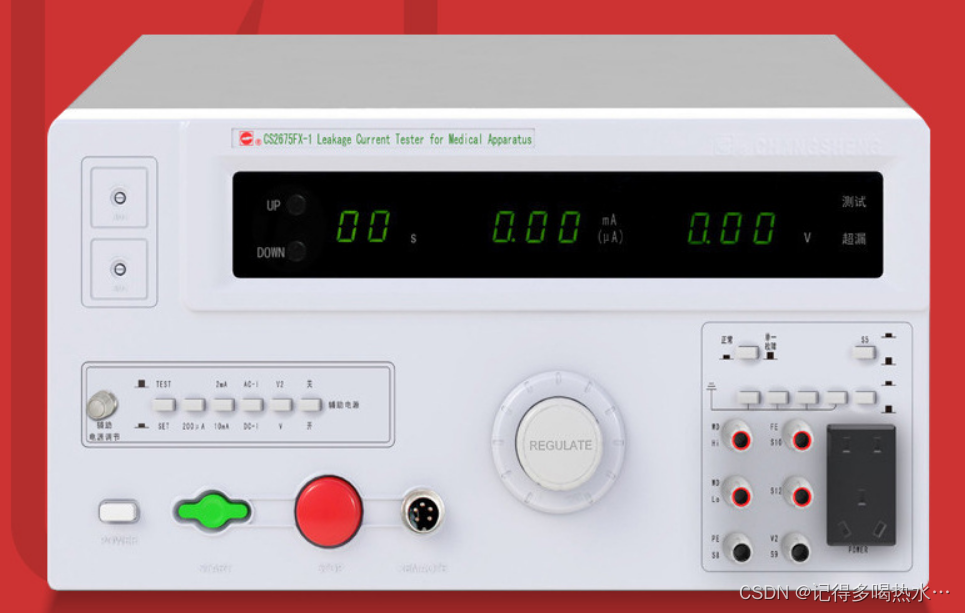

测试工具:医用漏电流测试仪CS2675FX-1

在这里插入图片描述
注:S1按钮为正常和单一故障模式切换;S5按钮为换相模式切换

测试对象:对地漏电流、接触电流(外壳)、患者漏电流、患者辅助电流

对地漏电流

接线:

将三孔插头插到漏电流测试设备的三孔插座上,MDhi连接设备电源地线即可

测试数据测4组:

正常模式:通过REGULATE旋钮调节电压为220V
单一故障模式:调节电压220*110%=242V

S5弹起状态时分别测两组正常和单一模式下的数值
S5按下状态时分别测两组正常和单一模式下的数值

要求:

正常模式:漏电流《 5mA
单一故障模式:漏电流《 10mA

接触电流

接线:

将三孔插头插到漏电流测试设备的三孔插座上,MDhi连接设备外壳,PE(S8)连接设备电源地线即可

测试数据测6组:

正常模式:通过REGULATE旋钮调节电压为220V
单一故障模式:调节电压220*110%=242V

S5弹起状态时分别测两组正常和单一模式下,正常模式下只测试S8弹起状态,单一模式下需要测S1正常、S8断开和S1断开、S8正常两种状态数值,即单一故障模式分为(直接断火/零线和断开保护接地S8)
S5按下状态时分别测两组正常和单一模式下,正常模式下只测试S8弹起状态,单一模式下需要测S1正常、S8断开和S1断开、S8正常两种状态数值,即单一故障模式分为(直接断火/零线和断开保护接地S8)

要求:

正常模式:漏电流《 0.1mA
单一故障模式:漏电流《 0.5mA

患者漏电流

接线:

将三孔插头插到漏电流测试设备的三孔插座上,MDhi连接患者(应用部分),PE(S8)连接设备电源地线即可

测试数据测6组:

正常模式:通过REGULATE旋钮调节电压为220V
单一故障模式:调节电压220*110%=242V

S5弹起状态时分别测两组正常和单一模式下,正常模式下只测试S8弹起状态,单一模式下需要测S1正常、S8断开和S1断开、S8正常两种状态数值,即单一故障模式分为(直接断火/零线(即S1弹起、S8弹起)和断开保护接地S8(S1按下、S8按下))
S5按下状态时分别测两组正常和单一模式下,正常模式下只测试S8弹起状态,单一模式下需要测S1正常、S8断开和S1断开、S8正常两种状态数值,即单一故障模式分为(直接断火/零线和断开保护接地S8)

要求:

AC:
正常模式:漏电流《 0.1mA
单一故障模式:漏电流《 0.5mA

DC:
正常模式:漏电流《 0.01mA
单一故障模式:漏电流《 0.05mA

患者辅助电流

注意:测试患者辅助电流时,需要用到漏电流测试设备的左边模块,需要按下V和辅助电源开按钮,调节电压用的也是左边旋钮

接线:

将三孔插头插到漏电流测试设备的三孔插座上,MDhi连接V2(S9),MDL0连接患者(应用部分),PE(S8)连接设备电源地线即可

测试数据测组(只测单一故障模式):

S5弹起状态时测一组S9弹起和按下两种状态数值
S5按下状态时测一组S9弹起和按下两种状态数值
注:此时测试时,L0是按下状态

要求:

AC:
正常模式:漏电流《 0.1mA
单一故障模式:漏电流《 0.5mA

DC:
正常模式:漏电流《 0.01mA
单一故障模式:漏电流《 0.05mA

以上内容只针对部分医用电气设备,不包括所有,有任何疑问,请帮忙指出,谢谢!
