医疗器械-安规之漏电流测量

导致漏电的原因

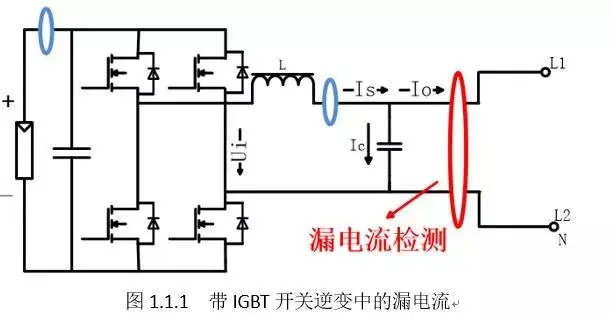

半导体

PN结在截止时流过的很微小的电流。在D-S设在正向偏置，G-S反向偏置，导电沟道打开后，D到S才会有电流流过。但实际上由于自由电子的存在，自由电子的附着在SIO2和N+、导致D-S有漏电流。

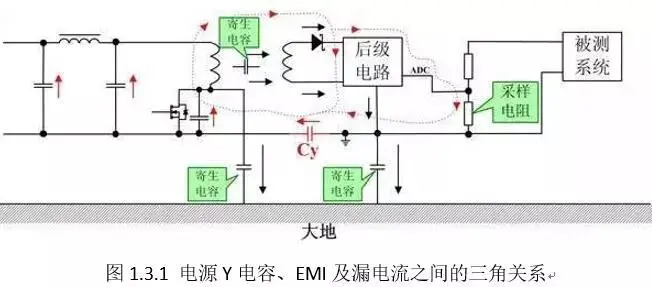

电源

开关电源中为了减少干扰，按照国标，必须设有EMI滤波器电路。由于EMI电路的关系，使得在开关电源在接上电后对地有一个微小的电流，这就是漏电流。如果不接地，计算机的外壳会对地带有110伏电压，用手摸会有麻的感觉，同时对计算机工作也会造成影响。

电容

电容介质不可能绝对不导电，当电容加上直流电压时，电容器会有漏电流产生。若漏电流太大，电容器就会发热损坏。除电解电容外，其他电容器的漏电流是极小的，故用绝缘电阻参数来表示其绝缘性能；而电解电容因漏电较大，故用漏电流表示其绝缘性能（与容量成正比）。
对电容器施加额定直流工作电压将观察到充电电流的变化开始很大，随着时间而下降，到某一终值时达到较稳定状态这一终值电流称为漏电流。
其计算公式为：i=kcu(μa)；其中k值为漏电流常数，单位为μa(v·μf)。

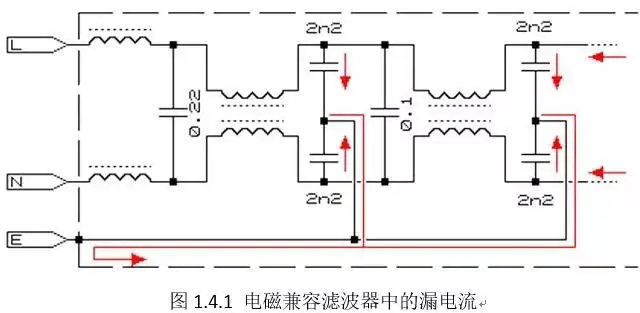

滤波器

电源滤波器漏电流定义为：在额定交流电压下滤波器外壳到交流进线任意端的电流。
如果滤波器的所有端口与外壳之间是完全绝缘的，则漏电流的值主要取决于共模电容CY的漏电流，即主要取决于CY的容量。
由于滤波器漏电流的大小，涉及到人身安全，国际上各国对它都有严格的标准规定：对于是220V/50Hz交流电网供电，一般要求噪声滤波器的漏电流小于1mA。

关于Y电容有下面几点要分享：

Y电容作用是EMC共模方面的优化
Y电容因为是接到外壳的，人可能会碰到外壳，不能太大，容量大，里面的电荷对人了不安全。
Y电容因为是接到外壳的，人可能会碰到外壳，质量要特别好，不然万一电容短路了，人摸到外壳岂不是很危险，所以才叫安规电容吧，材料特殊，认证也特殊。

在医疗行业上的设备漏电流要求比较高，因此在电源滤波器或开关电源上面的Y电容解决的办法 选择更小的容值或者弃用Y电容。
