JTAG+SWD在Keil5中进行仿真

JTAG+SWD在Keil5中进行仿真

上一章说了STM32的烧录问题，主要有slink、TTL-usb的方法，通过相应的烧录软件，进行一个下载烧录的过程，用到的模式也主要是SWD的模式，毕竟只有四根线比较方便。
这篇主要是仿真测试，因为很多时候程序需要查看错误，进程查问题。

设备

JTAG仿真器，jlink驱动, keil5软件，keil4的一个现成工程

步骤和问题

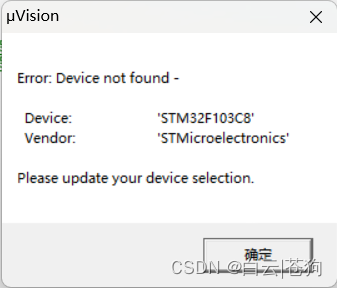

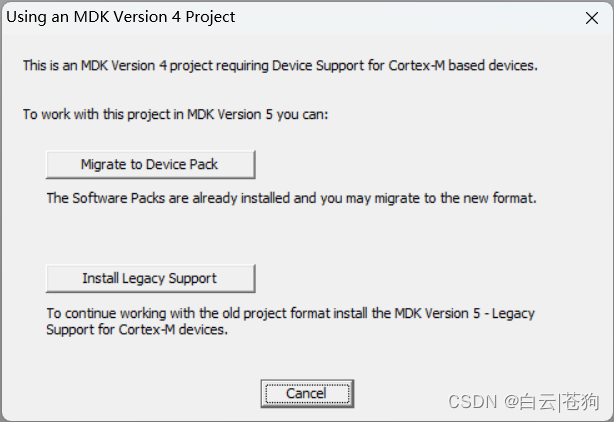

1. 安装好的keil5，打开一个keil4的工程，往往会报出弹窗问题。首先要确保芯片安装包已经安装，没有安装的可以去官网找芯片安装包安装。
2. 我这里安装过了，新建工程的时候可以选择芯片，但是在打开别人工程时，它任然会跳出，因为keil4与keil5是有区别的。


3. 解决方法：用记事本打开keil4工程的.uvproj文件，再新建一个工程，选好相应的芯片，打开新建工程的.uvprojx文件，发现是有区别的。

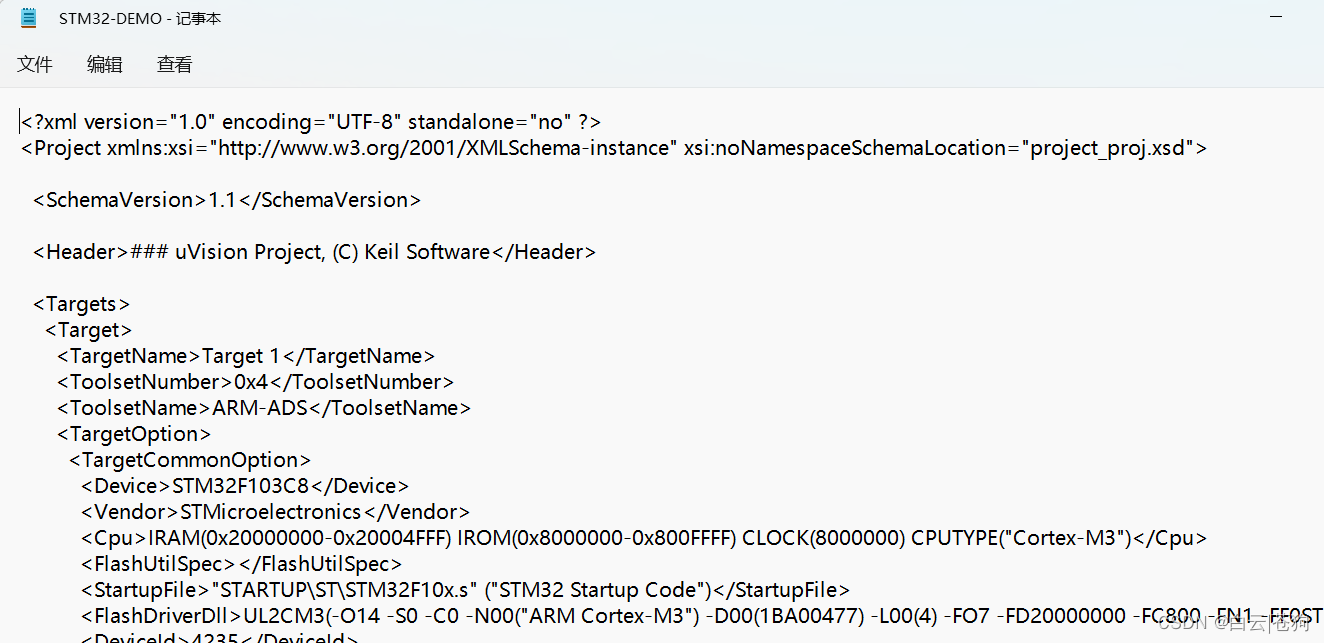

   keil4文件

   keil5的文件

   我们把下面两行的代码放到keil4的<vendor>下，点击保存。
   <PackID>Keil.STM32F1xx_DFP.2.2.0</PackID> <PackURL>http://www.keil.com/pack/</PackURL>

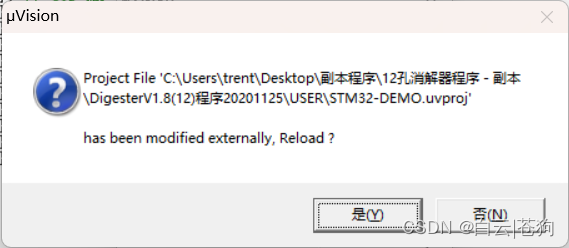

4. 保存，用keil5打开工程，出现如图所示提示框（若没有提示框，则关闭keil界面可使提示框出现）。

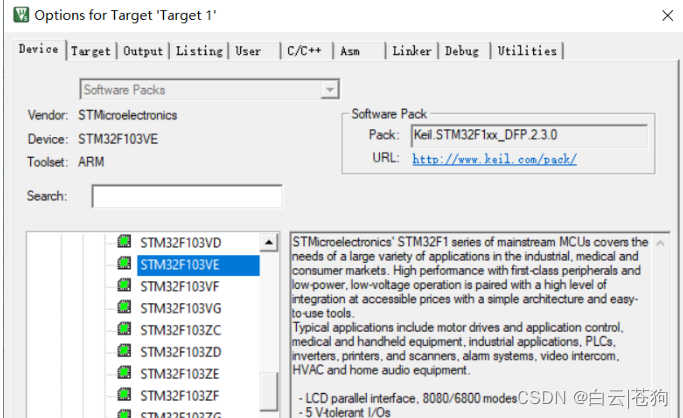

5. 点击是，关闭再打开，发现芯片可以找到


Jlink驱动

建议官网下载，下载了几个版本，没有官网的好用，同时遇到了几个问题，

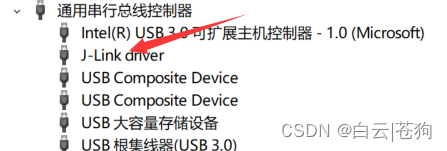

1. 箭头这里带感叹号的，重装驱动解决

   2.任务管理器的端口下显示 未知USB设备（设备描述符请求失败）的问题，
   网上说需要重装固件，这里直接换了一个JTAG设备，连接成功。

keil中设置仿真

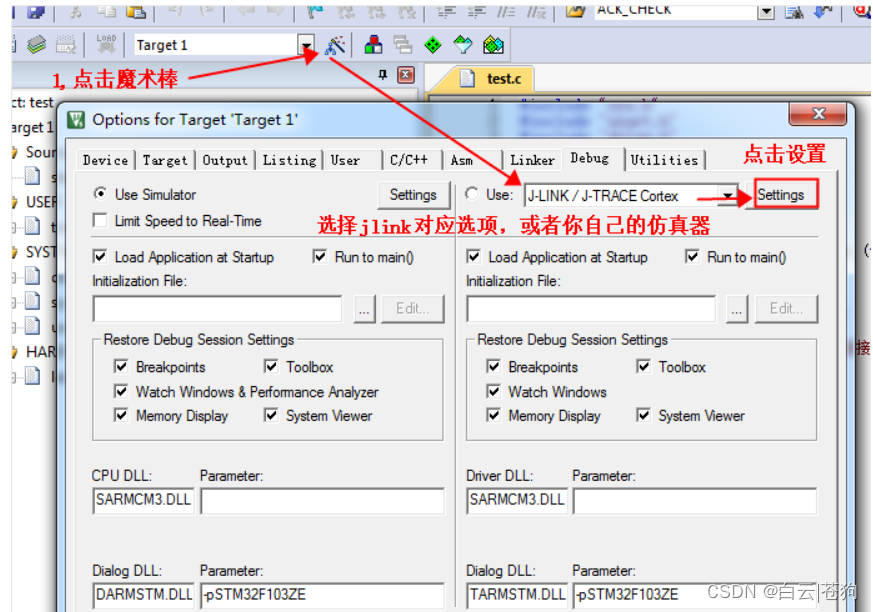

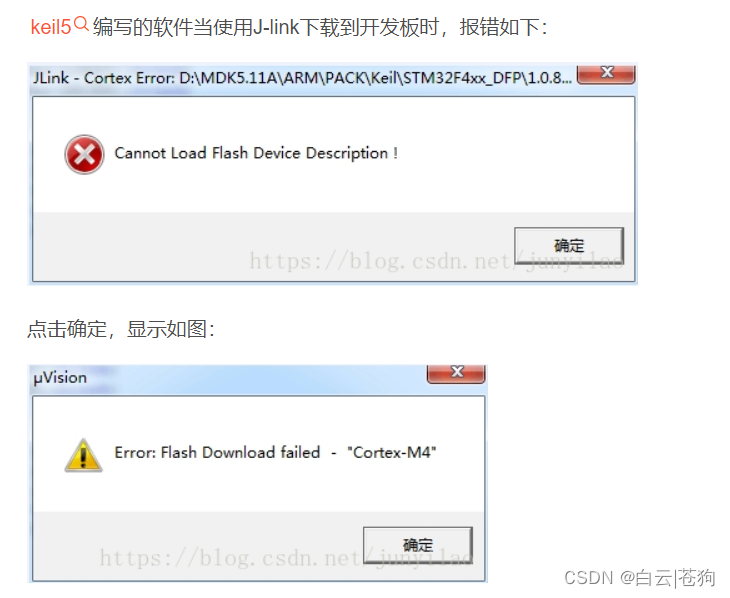

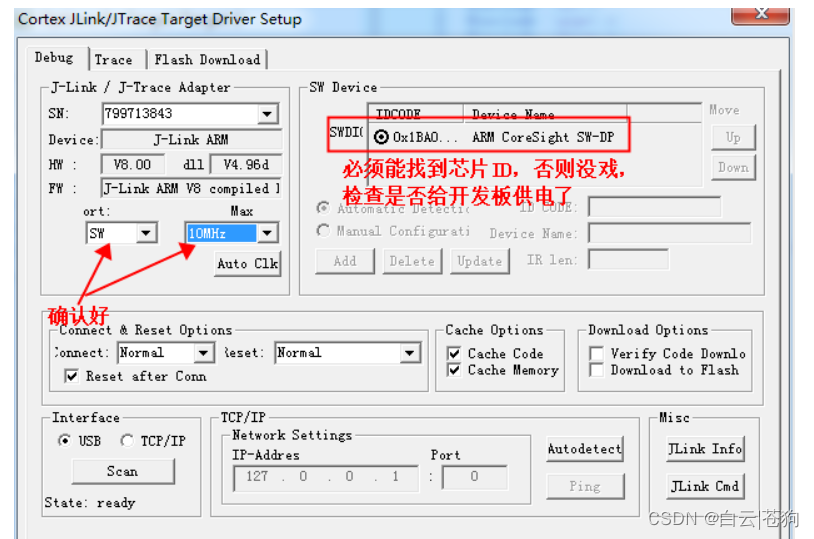

下面的图片不设置会出现后面两张图的问题

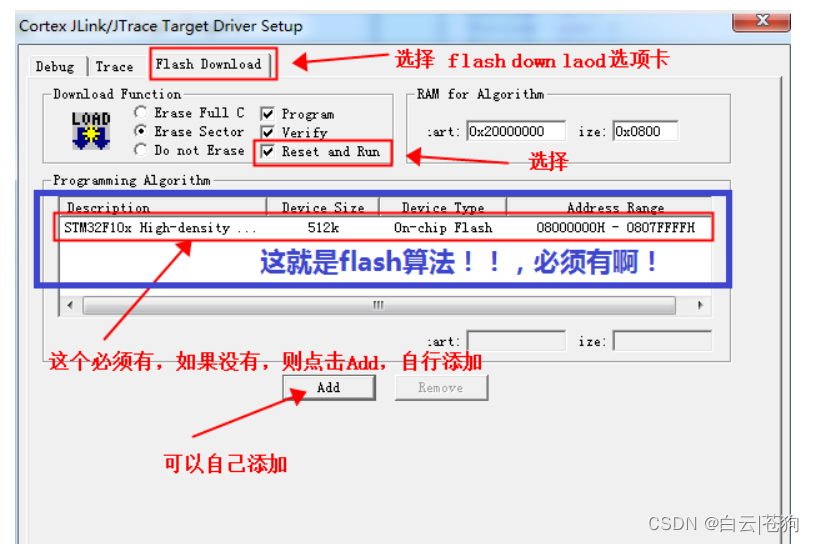

如果设置了，还是会有上面一张图有问题，就点击add时都添加上。

最后

点击小拍子进行仿真。
