COCO数据处理(二)根据自己提取的类的json文件生成对应的mask二值图并画在原图上

COCO数据集根据json文件生成mask二值图

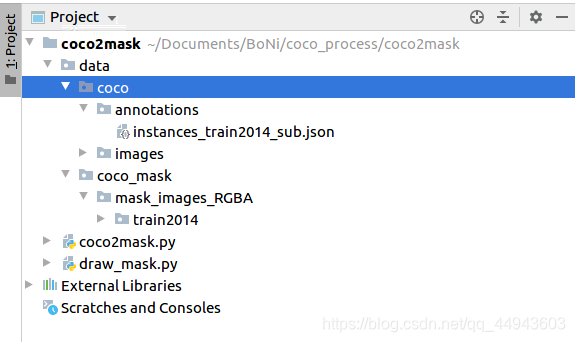

文件目录

目录说明

data/coco/annotations - 用于存放你需要生成mask图的json文件(提取自己所需类的json文件,请看上一篇博客)
data/coco/images - 用于存放mask图对应的原图
data/coco_mask/mask_images_RGBA/train2014 - 用于存放生成的mask二值图
coco2mask - 用于生成mask图的python代码
draw_mask - 将生成mask图画在原图上

代码(一) - 生成mask图

"""
	需要修改的地方:
		dataDir,savepath改为自己的路径
		class_names改为自己需要的类
		dataset_list改为自己的数据集名称
"""
from pycocotools.coco import COCO
import os
import shutil
import matplotlib.pyplot as plt
import numpy as np

'''
路径参数
'''
# 原coco数据集的路径
dataDir = "data/coco/"
# 用于保存新生成的mask数据的路径
savepath = "data/coco_mask/"

'''
数据集参数
'''
# coco有80类，这里写要进行二值化的类的名字
# 其他没写的会被当做背景变成黑色
classes_names = ['person', 'bicycle', 'car', 'motorcycle', 'bus', 'train', 'traffic', 'fire hydrant', 'stop sign']

datasets_list = ['train2014']


# 生成保存路径，函数抄的(›´ω`‹ )
# if the dir is not exists,make it,else delete it
def mkr(path):
    if os.path.exists(path):
        shutil.rmtree(path)
        os.mkdir(path)
    else:
        os.mkdir(path)


# 生成mask图
def mask_generator(coco, width, height, anns_list):
    mask_pic = np.zeros((height, width))
    # 生成mask - 此处生成的是4通道的mask图,如果使用要改成三通道,可以将下面的注释解除,或者在使用图片时搜相关的程序改为三通道
    for single in anns_list:
        mask_single = coco.annToMask(single)
        mask_pic += mask_single
    # 转化为255
    for row in range(height):
        for col in range(width):
            if (mask_pic[row][col] > 0):
                mask_pic[row][col] = 255
    mask_pic = mask_pic.astype(int)
    return mask_pic

    # 转为三通道
    # imgs = np.zeros(shape=(height, width, 3), dtype=np.float32)
    # imgs[:, :, 0] = mask_pic[:, :]
    # imgs[:, :, 1] = mask_pic[:, :]
    # imgs[:, :, 2] = mask_pic[:, :]
    # imgs = imgs.astype(np.uint8)
    # return imgs


# 处理json数据并保存二值mask
def get_mask_data(annFile, mask_to_save):
    # 获取COCO_json的数据
    coco = COCO(annFile)
    # 拿到所有需要的图片数据的id - 我需要的类别的categories的id是多少
    classes_ids = coco.getCatIds(catNms=classes_names)
    # 取所有类别的并集的所有图片id
    # 如果想要交集，不需要循环，直接把所有类别作为参数输入，即可得到所有类别都包含的图片
    imgIds_list = []
    # 循环取出每个类别id对应的有哪些图片并获取图片的id号
    for idx in classes_ids:
        imgidx = coco.getImgIds(catIds=idx)  # 将该类别的所有图片id好放入到一个列表中
        imgIds_list += imgidx
        print("搜索id... ", imgidx)
    # 去除重复的图片
    imgIds_list = list(set(imgIds_list))  # 把多种类别对应的相同图片id合并

    # 一次性获取所有图像的信息
    image_info_list = coco.loadImgs(imgIds_list)

    # 对每张图片生成一个mask
    for imageinfo in image_info_list:
        # 获取对应类别的分割信息
        annIds = coco.getAnnIds(imgIds=imageinfo['id'], catIds=classes_ids, iscrowd=None)
        anns_list = coco.loadAnns(annIds)
        # 生成二值mask图
        mask_image = mask_generator(coco, imageinfo['width'], imageinfo['height'], anns_list)
        # 保存图片
        file_name = mask_to_save + '/' + imageinfo['file_name'][:-4] + '.jpg'
        plt.imsave(file_name, mask_image)
        print("已保存mask图片: ", file_name)


if __name__ == '__main__':
    # 按单个数据集进行处理
    for dataset in datasets_list:
    # 用来保存最后生成的mask图像目录
    #   mask_to_save = savepath + 'mask_images/' + dataset  # 三通道mask图存储路径
        mask_to_save = savepath + 'mask_images_RGBA/' + dataset
        mkr(savepath + 'mask_images/')
        # 生成路径
        mkr(mask_to_save)
        # 获取要处理的json文件路径
        annFile = '{}/annotations/instances_{}_sub.json'.format(dataDir, dataset)
        # 处理数据
        get_mask_data(annFile, mask_to_save)
        print('Got all the masks of {} from {}'.format(classes_names, dataset))

代码(二) - 将mask图画在原图上

"""
修改的地方:
        将image_path,mask_path改为自己的路径
"""
from PIL import Image
import matplotlib.pyplot as plt
import cv2
import numpy as np
import torch
from torch.autograd import Variable
from torchvision.transforms import ToPILImage


# 输入tensor变量
# 输出PIL格式图片
# def tensor_to_PIL(tensor):
#     image = tensor.cpu().clone()
#     image = image.squeeze(0)
#     image = unloader(image)
#     return image


if __name__ == '__main__':
    image_path = '/home/capal/Documents/BoNi/coco_process/coco2mask/data/coco/images/COCO_train2014_000000000036.jpg'
    mask_path = '/home/capal/Documents/BoNi/coco_process/coco2mask/data/coco_mask/mask_images_RGBA/train2014/COCO_train2014_000000000036.jpg'
    # image 原图
    # seg_image 分割图
    image = Image.open(image_path)
    seg_image = Image.open(mask_path)

    '''这段是我用于目标检测是用的数据类型转换,可以删除'''
    # iw, ih = image.size
    # h, w = 416, 416
    # seg_image = seg_image.resize((h,w),Image.BICUBIC)
    # seg = np.array(seg_image, dtype=np.float32)
    # tmp_seg_targets = np.transpose(seg / 255.0, (2, 0, 1))
    #
    # seg_output = Variable(torch.from_numpy(tmp_seg_targets).type(torch.FloatTensor))
    #
    #
    # print(seg_output)
    # unloader = ToPILImage()
    # img = tensor_to_PIL(seg_output)  # tensor转为PIL Image
    # img = img.resize((iw, ih), Image.BICUBIC)
    # img.show()  # 显示图片
    # union_image_mask(img,image)

    plt.imshow(image)
    plt.imshow(seg_image, alpha=0.4)  # alpha - 用于控制透明的程度
    plt.show()

效果图

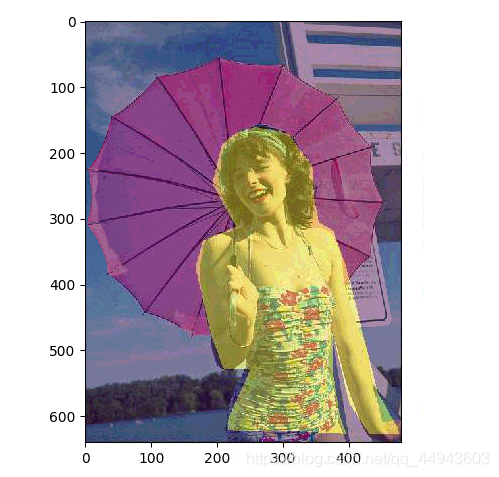

1. 四通道效果图

2. 三通道效果图

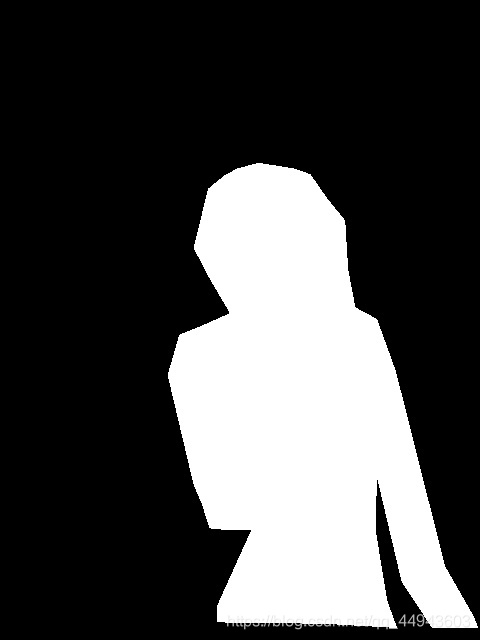

3. 掩码图
