移植主要问题出现在lwip-app中的lwip_comm.c代码中,其他部分可以参考原子的视频:第2讲 F4开发板LWIP无操作系统移植(下)_哔哩哔哩_bilibili第4讲 F4开发板LWIP带UCOS操作系统移植_哔哩哔哩_bilibilihh

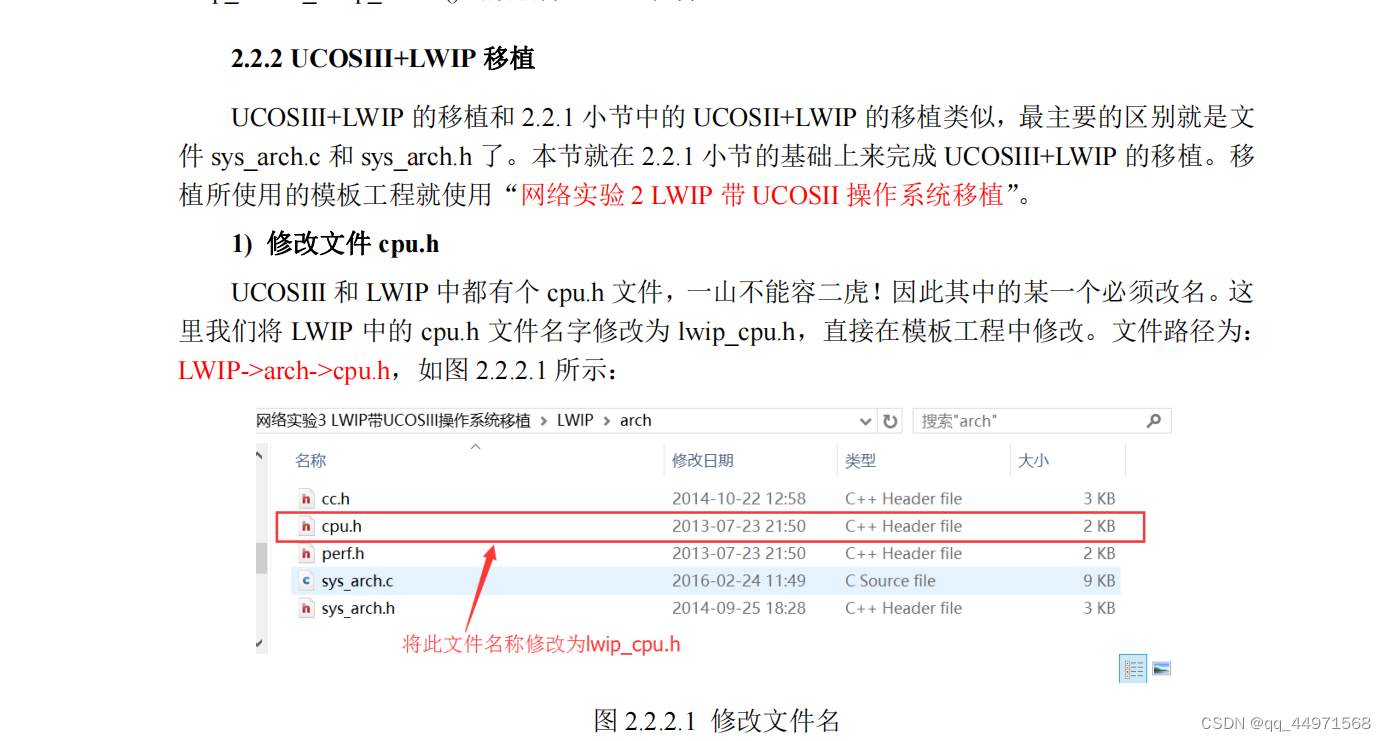

还有他家的文档,先跟着无操作系统的移植
#include "lwip_comm.h"
#include "netif/etharp.h"
#include "lwip/dhcp.h"
#include "ethernetif.h"
#include "lwip/timers.h"
#include "lwip/tcp_impl.h"
#include "lwip/ip_frag.h"
#include "lwip/tcpip.h"
#include "malloc.h"
#include "delay.h"
#include "usart.h"
#include <stdio.h>
#include "includes.h"
__lwip_dev lwipdev; //lwip控制结构体
struct netif lwip_netif; //定义一个全局的网络接口
extern u32 memp_get_memorysize(void); //在memp.c里面定义
extern u8_t *memp_memory; //在memp.c里面定义.
extern u8_t *ram_heap; //在mem.c里面定义.
/
//lwip两个任务定义(内核任务和DHCP任务)
//lwip内核任务任务堆栈(优先级和堆栈大小在lwipopts.h定义了)
CPU_STK * TCPIP_THREAD_TASK_STK;
//lwip DHCP任务
//设置任务优先级
#define LWIP_DHCP_TASK_PRIO 7
//设置任务堆栈大小
#define LWIP_DHCP_STK_SIZE 256
//任务控制块
OS_TCB LwipdhcpTaskTCB;
//任务堆栈,采用内存管理的方式控制申请
CPU_STK * LWIP_DHCP_TASK_STK;
//任务函数
void lwip_dhcp_task(void *pdata);
//用于以太网中断调用
void lwip_pkt_handle(void)
{
ethernetif_input(&lwip_netif);
}
//lwip内核部分,内存申请
//返回值:0,成功;
// 其他,失败
u8 lwip_comm_mem_malloc(void)
{
u32 mempsize;
u32 ramheapsize;
mempsize=memp_get_memorysize(); //得到memp_memory数组大小
memp_memory=mymalloc(SRAMIN,mempsize); //为memp_memory申请内存
ramheapsize=LWIP_MEM_ALIGN_SIZE(MEM_SIZE)+2*LWIP_MEM_ALIGN_SIZE(4*3)+MEM_ALIGNMENT;//得到ram heap大小
ram_heap=mymalloc(SRAMIN,ramheapsize); //为ram_heap申请内存
TCPIP_THREAD_TASK_STK=mymalloc(SRAMIN,TCPIP_THREAD_STACKSIZE*4);//给内核任务申请堆栈
LWIP_DHCP_TASK_STK=mymalloc(SRAMIN,LWIP_DHCP_STK_SIZE*4); //给dhcp任务堆栈申请内存空间
if(!memp_memory||!ram_heap||!TCPIP_THREAD_TASK_STK||!LWIP_DHCP_TASK_STK)//有申请失败的
{
lwip_comm_mem_free();
return 1;
}
return 0;
}
//lwip内核部分,内存释放
void lwip_comm_mem_free(void)
{
myfree(SRAMIN,memp_memory);
myfree(SRAMIN,ram_heap);
myfree(SRAMIN,TCPIP_THREAD_TASK_STK);
myfree(SRAMIN,LWIP_DHCP_TASK_STK);
}
//lwip 默认IP设置
//lwipx:lwip控制结构体指针
void lwip_comm_default_ip_set(__lwip_dev *lwipx)
{
u32 sn0;
sn0=*(vu32*)(0x1FFF7A10);//获取STM32的唯一ID的前24位作为MAC地址后三字节
//默认远端IP为:192.168.1.100
lwipx->remoteip[0]=192;
lwipx->remoteip[1]=168;
lwipx->remoteip[2]=1;
lwipx->remoteip[3]=11;
//MAC地址设置(高三字节固定为:2.0.0,低三字节用STM32唯一ID)
lwipx->mac[0]=2;//高三字节(IEEE称之为组织唯一ID,OUI)地址固定为:2.0.0
lwipx->mac[1]=0;
lwipx->mac[2]=0;
lwipx->mac[3]=(sn0>>16)&0XFF;//低三字节用STM32的唯一ID
lwipx->mac[4]=(sn0>>8)&0XFFF;;
lwipx->mac[5]=sn0&0XFF;
//默认本地IP为:192.168.1.30
lwipx->ip[0]=192;
lwipx->ip[1]=168;
lwipx->ip[2]=1;
lwipx->ip[3]=30;
//默认子网掩码:255.255.255.0
lwipx->netmask[0]=255;
lwipx->netmask[1]=255;
lwipx->netmask[2]=255;
lwipx->netmask[3]=0;
//默认网关:192.168.1.1
lwipx->gateway[0]=192;
lwipx->gateway[1]=168;
lwipx->gateway[2]=1;
lwipx->gateway[3]=1;
lwipx->dhcpstatus=0;//没有DHCP
}
//LWIP初始化(LWIP启动的时候使用)
//返回值:0,成功
// 1,内存错误
// 2,LAN8720初始化失败
// 3,网卡添加失败.
u8 lwip_comm_init(void)
{
CPU_SR_ALLOC();
struct netif *Netif_Init_Flag; //调用netif_add()函数时的返回值,用于判断网络初始化是否成功
struct ip_addr ipaddr; //ip地址
struct ip_addr netmask; //子网掩码
struct ip_addr gw; //默认网关
if(ETH_Mem_Malloc())return 1; //内存申请失败
if(lwip_comm_mem_malloc())return 1; //内存申请失败
if(LAN8720_Init())return 2; //初始化LAN8720失败
tcpip_init(NULL,NULL); //初始化tcp ip内核,该函数里面会创建tcpip_thread内核任务
lwip_comm_default_ip_set(&lwipdev); //设置默认IP等信息
#if LWIP_DHCP //使用动态IP
ipaddr.addr = 0;
netmask.addr = 0;
gw.addr = 0;
#else //使用静态IP
IP4_ADDR(&ipaddr,lwipdev.ip[0],lwipdev.ip[1],lwipdev.ip[2],lwipdev.ip[3]);
IP4_ADDR(&netmask,lwipdev.netmask[0],lwipdev.netmask[1] ,lwipdev.netmask[2],lwipdev.netmask[3]);
IP4_ADDR(&gw,lwipdev.gateway[0],lwipdev.gateway[1],lwipdev.gateway[2],lwipdev.gateway[3]);
printf("网卡en的MAC地址为:................%d.%d.%d.%d.%d.%d\r\n",lwipdev.mac[0],lwipdev.mac[1],lwipdev.mac[2],lwipdev.mac[3],lwipdev.mac[4],lwipdev.mac[5]);
printf("静态IP地址........................%d.%d.%d.%d\r\n",lwipdev.ip[0],lwipdev.ip[1],lwipdev.ip[2],lwipdev.ip[3]);
printf("子网掩码..........................%d.%d.%d.%d\r\n",lwipdev.netmask[0],lwipdev.netmask[1],lwipdev.netmask[2],lwipdev.netmask[3]);
printf("默认网关..........................%d.%d.%d.%d\r\n",lwipdev.gateway[0],lwipdev.gateway[1],lwipdev.gateway[2],lwipdev.gateway[3]);
#endif
OS_CRITICAL_ENTER(); //进入临界区
Netif_Init_Flag=netif_add(&lwip_netif,&ipaddr,&netmask,&gw,NULL,ðernetif_init,&tcpip_input);//向网卡列表中添加一个网口
OS_CRITICAL_EXIT(); //退出临界区
if(Netif_Init_Flag==NULL)return 3;//网卡添加失败
else//网口添加成功后,设置netif为默认值,并且打开netif网口
{
netif_set_default(&lwip_netif); //设置netif为默认网口
netif_set_up(&lwip_netif); //打开netif网口
}
return 0;//操作OK.
}
//如果使能了DHCP
#if LWIP_DHCP
//创建DHCP任务
void lwip_comm_dhcp_creat(void)
{
OS_ERR err;
CPU_SR_ALLOC();
OS_CRITICAL_ENTER();//进入临界区
//创建开始任务
OSTaskCreate((OS_TCB * )&LwipdhcpTaskTCB, //任务控制块
(CPU_CHAR * )"dhcp task", //任务名字
(OS_TASK_PTR )lwip_dhcp_task, //任务函数
(void * )0, //传递给任务函数的参数
(OS_PRIO )LWIP_DHCP_TASK_PRIO, //任务优先级
(CPU_STK * )&LWIP_DHCP_TASK_STK[0], //任务堆栈基地址
(CPU_STK_SIZE)LWIP_DHCP_STK_SIZE/10, //任务堆栈深度限位
(CPU_STK_SIZE)LWIP_DHCP_STK_SIZE, //任务堆栈大小
(OS_MSG_QTY )0, //任务内部消息队列能够接收的最大消息数目,为0时禁止接收消息
(OS_TICK )0, //当使能时间片轮转时的时间片长度,为0时为默认长度,
(void * )0, //用户补充的存储区
(OS_OPT )OS_OPT_TASK_STK_CHK|OS_OPT_TASK_STK_CLR, //任务选项
(OS_ERR * )&err); //存放该函数错误时的返回值
OS_CRITICAL_EXIT(); //退出临界区
}
//删除DHCP任务
void lwip_comm_dhcp_delete(void)
{
OS_ERR err;
dhcp_stop(&lwip_netif); //关闭DHCP
OSTaskDel(&LwipdhcpTaskTCB,&err);//删除DHCP任务
}
//DHCP处理任务
void lwip_dhcp_task(void *pdata)
{
u32 ip=0,netmask=0,gw=0;
dhcp_start(&lwip_netif);//开启DHCP
lwipdev.dhcpstatus=0; //正在DHCP
printf("正在查找DHCP服务器,请稍等...........\r\n");
while(1)
{
printf("正在获取地址...\r\n");
ip=lwip_netif.ip_addr.addr; //读取新IP地址
netmask=lwip_netif.netmask.addr;//读取子网掩码
gw=lwip_netif.gw.addr; //读取默认网关
if(ip!=0) //当正确读取到IP地址的时候
{
lwipdev.dhcpstatus=2; //DHCP成功
printf("网卡en的MAC地址为:................%d.%d.%d.%d.%d.%d\r\n",lwipdev.mac[0],lwipdev.mac[1],lwipdev.mac[2],lwipdev.mac[3],lwipdev.mac[4],lwipdev.mac[5]);
//解析出通过DHCP获取到的IP地址
lwipdev.ip[3]=(uint8_t)(ip>>24);
lwipdev.ip[2]=(uint8_t)(ip>>16);
lwipdev.ip[1]=(uint8_t)(ip>>8);
lwipdev.ip[0]=(uint8_t)(ip);
printf("通过DHCP获取到IP地址..............%d.%d.%d.%d\r\n",lwipdev.ip[0],lwipdev.ip[1],lwipdev.ip[2],lwipdev.ip[3]);
//解析通过DHCP获取到的子网掩码地址
lwipdev.netmask[3]=(uint8_t)(netmask>>24);
lwipdev.netmask[2]=(uint8_t)(netmask>>16);
lwipdev.netmask[1]=(uint8_t)(netmask>>8);
lwipdev.netmask[0]=(uint8_t)(netmask);
printf("通过DHCP获取到子网掩码............%d.%d.%d.%d\r\n",lwipdev.netmask[0],lwipdev.netmask[1],lwipdev.netmask[2],lwipdev.netmask[3]);
//解析出通过DHCP获取到的默认网关
lwipdev.gateway[3]=(uint8_t)(gw>>24);
lwipdev.gateway[2]=(uint8_t)(gw>>16);
lwipdev.gateway[1]=(uint8_t)(gw>>8);
lwipdev.gateway[0]=(uint8_t)(gw);
printf("通过DHCP获取到的默认网关..........%d.%d.%d.%d\r\n",lwipdev.gateway[0],lwipdev.gateway[1],lwipdev.gateway[2],lwipdev.gateway[3]);
break;
}else if(lwip_netif.dhcp->tries>LWIP_MAX_DHCP_TRIES) //通过DHCP服务获取IP地址失败,且超过最大尝试次数
{
lwipdev.dhcpstatus=0XFF;//DHCP失败.
//使用静态IP地址
IP4_ADDR(&(lwip_netif.ip_addr),lwipdev.ip[0],lwipdev.ip[1],lwipdev.ip[2],lwipdev.ip[3]);
IP4_ADDR(&(lwip_netif.netmask),lwipdev.netmask[0],lwipdev.netmask[1],lwipdev.netmask[2],lwipdev.netmask[3]);
IP4_ADDR(&(lwip_netif.gw),lwipdev.gateway[0],lwipdev.gateway[1],lwipdev.gateway[2],lwipdev.gateway[3]);
printf("DHCP服务超时,使用静态IP地址!\r\n");
printf("网卡en的MAC地址为:................%d.%d.%d.%d.%d.%d\r\n",lwipdev.mac[0],lwipdev.mac[1],lwipdev.mac[2],lwipdev.mac[3],lwipdev.mac[4],lwipdev.mac[5]);
printf("静态IP地址........................%d.%d.%d.%d\r\n",lwipdev.ip[0],lwipdev.ip[1],lwipdev.ip[2],lwipdev.ip[3]);
printf("子网掩码..........................%d.%d.%d.%d\r\n",lwipdev.netmask[0],lwipdev.netmask[1],lwipdev.netmask[2],lwipdev.netmask[3]);
printf("默认网关..........................%d.%d.%d.%d\r\n",lwipdev.gateway[0],lwipdev.gateway[1],lwipdev.gateway[2],lwipdev.gateway[3]);
break;
}
delay_ms(250); //延时250ms
}
lwip_comm_dhcp_delete();//删除DHCP任务
}
#endif
