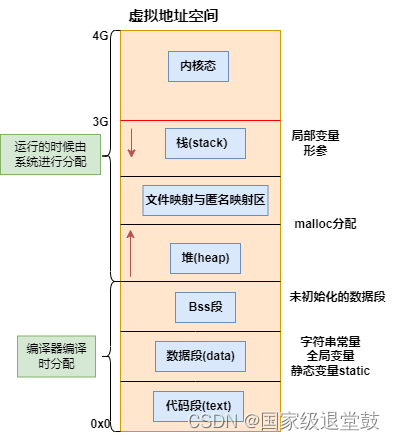

1、Linux进程地址空间分布

通常程序访问的是虚拟内存，虚拟内存映射到物理内存的一小部分。
在Linux系统中，虚拟内存默认为4G的大小。每个进程都有独立的4G内存地址空间。
请添加图片描述

int main()
{
	char s[] = "hello world";	//s数组位于栈区，复制了一份字符串到数组里
	char *s = "hello world";	//s指针位于栈区，字符串位于常量区
	char *s = malloc(128); 	//分配的128字节区域位于堆区
}

代码段(text)：存放CPU执行的机器指令，代码区是可共享，并且是只读的。
数据区：
.rodata段：只读数据段,常量数据
.data段：存放已初始化的全局变量、静态变量（全局和局部）
.bss段：存放的是未初始化的全局变量和静态变量
堆区：堆向上生长，由malloc()函数分配的内存块，使用free()函数来释放内存，堆的申请释放工作由程序员控制，但容易产生内存泄漏。
栈区：栈向下生长，由编译器自动分配释放，存放函数的参数值、返回值和局部变量，在程序运行过程中实时分配和释放，栈区由操作系统自动管理，无须程序员手动管理。

补充：往上还存在命令行参数及环境变量。
全局变量在程序的整个运行过程中存在。
局部变量的生命周期从其定义开始，到函数执行结束时自动销毁。

栈与堆的区别：
1、管理方式不同：堆的申请malloc()与释放free()由程序员来完成，栈由系统编译器自动分配
2、空间大小不同：堆空间大于栈空间
3、栈在内存中连续分配，不会产生碎片。堆的频繁申请可能造成内存空间的不连续性，产生大量碎片
4、增长方式不同：栈向内存地址减小的方向增长，堆则相反
5、分配效率不同：栈的申请效率通常高于堆，计算机在底层提供寄存器存放栈的地址，压栈出栈有专门的指令；堆由c函数库提供，动态内存分配需要有一定的算法去寻找申请足够大的地址空间。

内存错误情况：
1、指针没有指向一块合法的内存，
2、指针没有初始化地址。

int * p;  //1、野指针
char *p = NULL; //2、空指针
*p = 100；	//以上两种情况，都会引起段错误

3、指针分配的内存太小
4、内存越界：向缓冲区写入超出其大小的数据，可能导致覆盖相邻的内存区域，引发未定义的行为或安全漏洞
5、内存泄漏：动态分配的内存未被释放，导致程序持续占用内存，最终耗尽系统资源
6、内存释放后，继续使用该指针

objdump -h查看程序的各个段

使用任意一个可执行的**.c语言程序即可，首先编译为.o**文件。

gcc -c main.c

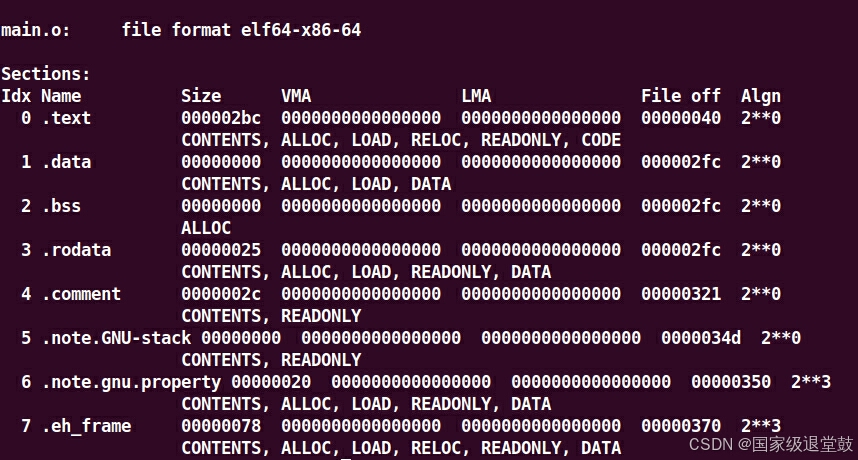

运行，显示结果如下图

objdump -h main.o

请添加图片描述

3、内存映射机制

在单片机中(无MMU)或者未开启MMU时的控制器中，CPU直接通过物理地址来访问外设和内存。
启动MMU(Memory Management Unit)，即内存管理单元，硬件器件。作用是将CPU发出的虚拟地址转换为应用程序的物理地址访问外设和内存。

Linux内核会把物理地址会划分为一个个4K的块，也称为页，会对每个块进行编号处理，并用Struct page这个结构体来管理块(页)的状态信息，并对每一页进行编号 PFN(Page Frame Number)。

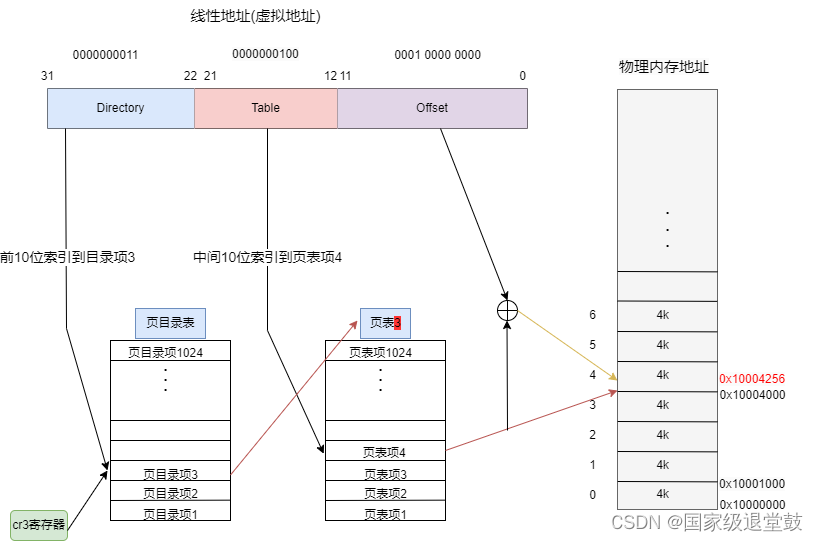

下面是Linux系统下两级页表映射机制解析图所示
在这里插入图片描述

在32位操作系统中，程序员首先给出的是逻辑地址，然后通过分段机制转换为线性地址，再将线性地址通过分页机制转换为物理地址。
CPU发出的线性地址(虚拟地址)，以0000000011 0000000100 0001 0000 0000为例解析，分为3个部分，第一部分是目录Directory，第二部分是页表，第三部分是偏移量。

首先取出第一部分的值为3索引去查看页目录表，找到页目录项3，里面存放着页表3的地址。每个进程都有一个页目录表，表里有1024页目录项，页目录项的地址保存至cr3寄存器中，每一个页目录项又指向相应的页表，所以通过第一项能得到页表的地址，一个页表也是1024项
其次，第二部分以table的值为4索引找到页表里对应的页表4项的内容，项的内容保存的是实际的物理块号4的，找到对应的4K物理块起始地址0x1000 4000(基地址)。
最后，第三部分通过offset的偏移量256和页表3里面的页表项4的地址相加来找到最终物理地址0x1000 4256，完成内存映射。

总结：通过前几位来找到页目录表中的项数来确定二级页表，再通过中间几位找到页表在的页表项来确定基地址，再通过后几位来确定偏移地址

通常程序访问的是虚拟内存，虚拟内存映射到物理内存的一小部分。
在Linux系统中，虚拟内存默认为4G的大小。每个进程都有独立的4G内存地址空间。4G指的是可用范围为4G，不一定能占满，所以能映射到的物理内存实际上很少，只是让进程误以为自己独占4G内存。

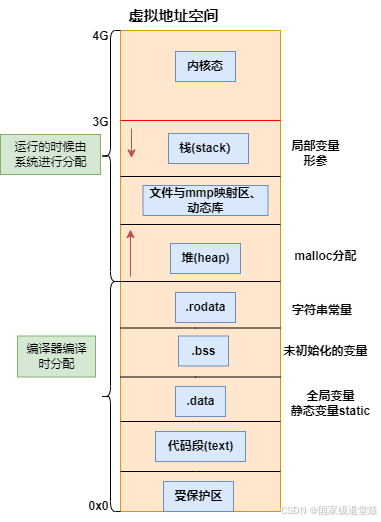

进程中分为用户空间和内核态
在这里插入图片描述

总的来说，虚拟地址的映射涉及到整个进程的地址空间，而不是特定变量或数据结构内的偏移地址映射。
值得注意的是，操作系统为每个运行的进程分配独立的虚拟地址空间，每个进程都有自己的页表。
每个进程的虚拟地址其实是不一样的，当不同的进程里，如定义int a = 10；假设其地址都是0x1234，访问相同的虚拟地址时，它们实际上在各自的页表中进行地址映射。
进程里的变量的地址是相对于进程的虚拟地址空间的偏移量，所以不同进程里的相同虚拟地址，如0x1234所映射的物理地址是不相同的。

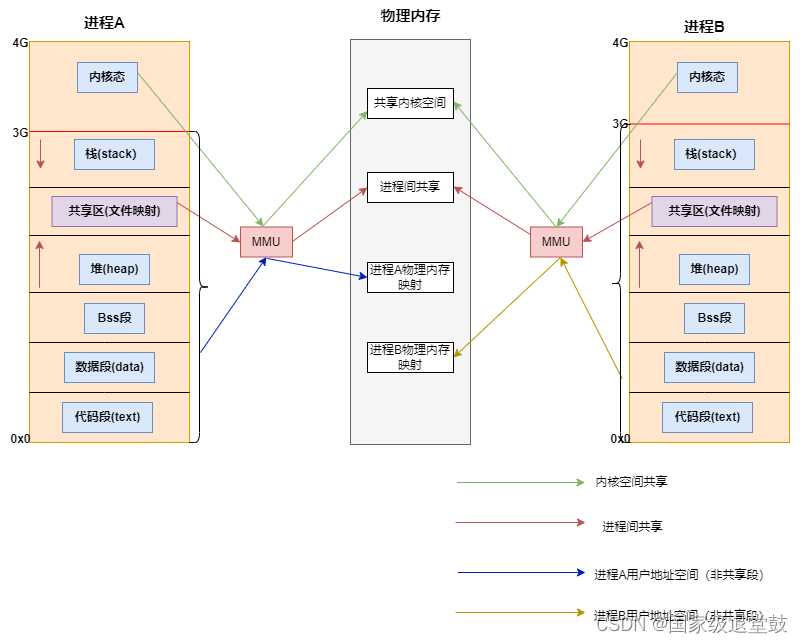

不同进程间虚拟地址对应物理内存的映射情况
在这里插入图片描述
以上仅为个人见解，如有问题，欢迎讨论！
补充：
一级页表中每一个表项用来设置1M 的空间，对于整个4G空间，需要4096个页表项。
一级页表映射，MMU根据虚拟地址的[31:20]确定是哪一个一级页表项，后[19:0]确定偏移地址。
换页机制：当物理内存不足时，操作系统会将部分不常用的页写入磁盘上的交换空间（swap space），释放出物理内存用于其他进程。需要时，这些页会从磁盘重新加载到物理内存中。
