云原生内容分享(十三)：使用云原生管理平台 Meshery 进行可视化管理，部署和测试

目录

Meshery 是什么？

Meshery 与 Service Mesh

Meshery 架构

使用 Meshery 可视化管理，部署和测试基础设施，服务网格和工作负载

MeshMap 功能预览

其他

总结

---

Meshery 是什么？

Meshery[1]，作为一个 CNCF 项目，是一个开源的云原生管理平台。你可以以可视化和多人协作的方式管理和部署你的基础设施，服务网格和工作负载。目前 Meshery 不仅可以管理 Kubernetes 集群上个任意资源，而且还集成了包括常见的服务网格以及各种 CNCF 项目在内的超过 260 个组件[2]，从而帮助你可以更轻松地与集群进行交互，管理各个项目的生命周期。通过 Meshery，你可以掌控你的云原生环境。

除了基础功能，Meshery 还提供了一系列强大的工具，包括便捷的性能测试组件，各种项目的最佳实践模板，以及支持多人协作的 MeshMap 等等。

Meshery 的社区非常活跃，关注度也非常高。最近，Meshery 发布了 v0.7[3] 版本，在 Github[4] 上已经获得了超过 4K 的 Stars。值得一提的是，

作为 Meshery 的发起和维护方 Layer5[5] 也创建了一个 Slack 频道[6]， 供 Meshery 开发者和用户们一起交流。

Meshery 与 Service Mesh

从 Meshery 的名字就可以看出，它与 Service Mesh 有着密切的关系。主流的 Service Mesh 通常分为数据平面（Data Plane）和控制平面（Control Plane）。数据平面负责处理网络流量，包括服务发现、负载均衡、流量控制、安全认证等功能。而控制平面则负责管理数据平面，包括配置、路由、策略、监控等功能。

在控制平面之上，我们还可以定义一层管理平面（Management Plane），用于统一管理和配置不同的 Service Mesh。Meshery 就是这一管理平面的软件实现，它提供了对不同 Service Mesh 的统一管理能力，使运维人员、开发者和应用服务提供者能够最大化地发挥 Service Mesh 的潜能。

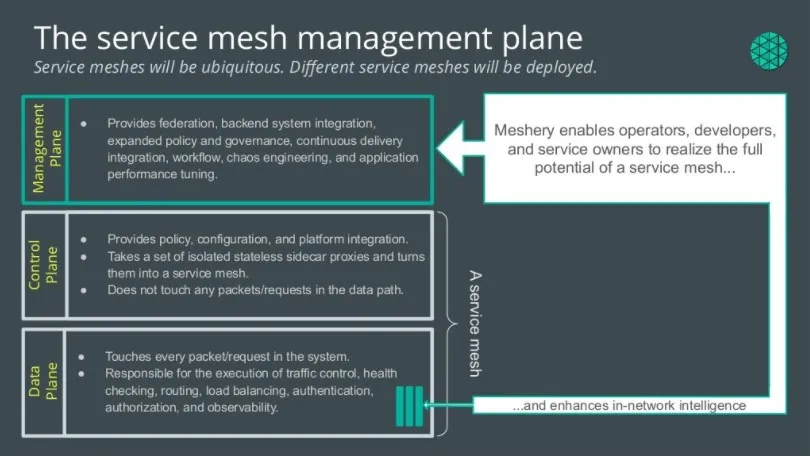

Service Mesh 管理平面

Meshery 架构

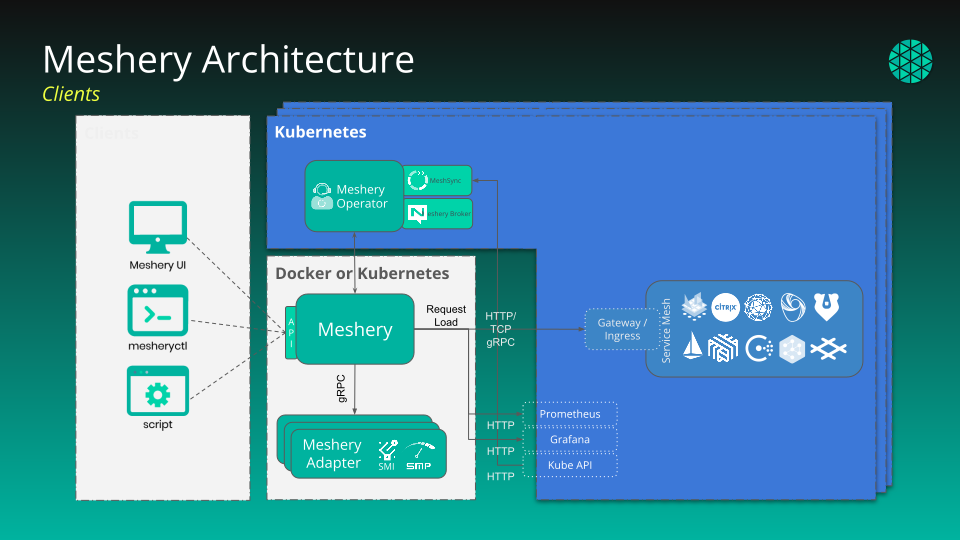

让我们一起深入了解 Meshery 的架构和工作原理。下图描绘了 Meshery 的架构全貌：

Meshery 架构图

Meshery 可以通过 Docker 部署，或者直接安装在 Kubernetes 集群中。此外，Meshery 还提供了 Restful APIs，供各种客户端（如 UI，Mesheryctl 命令和脚本）进行连接。

Meshery Adapters 是一组负责管理各种服务网格生命周期的组件。目前，市面上的主流服务网格都有对应的 Adapter[7]。Adapters 通过 GRPC 的方式与 Meshery 连接。

在架构图的右边蓝色部分，是 Meshery 负责管理的 Kubernetes 集群。Meshery 会在该集群中部署 Meshery Operator，通过 MeshSync[8] 以获取和同步该集群的资源信息。有了这些信息，Meshery 就可以部署和管理服务网格和工作负载，并将集群的资源信息同步展示在 Meshery 的 UI 上。

此外，Meshery 还支持通过 HTTP 的方式获取集群上的 Prometheus 和 Grafana 信息和图表，并将其展示在 Meshery 的 UI 上。

想要了解更多关于 Meshery 架构的内容，请参考：https://docs.meshery.io/concepts/architecture[9]
