前言

单片机开发场景下经常会应道延时函数，延时函数又分为阻塞式和和非阻塞式，二者的区别我简单理解为：
阻塞式一般用与裸机开发，会导致程序执行暂停一段特定的时间。在这段时间内，程序不会执行任何其他操作，直到延时完成。
非阻塞式延时也称为异步延时，允许程序在等待的同时继续执行其他操作。这种类型的延时函数通常用于多任务或实时系统中，其中程序需要在等待某个事件（如用户输入、数据传输完成等）的同时，继续处理其他任务。
当然延时函数都不可以用在中断里面。
我主要总结一下我遇到过的阻塞式延时函数。

提示：以下是本篇文章正文内容，下面案例可供参考

一、最简单的延时函数

最简单的延时，在学51单片机的时候用的比较多，32里面也可以用，主要是用一个循环来实现，因为每一个指令执行也是需要时间的，时间精度较低。可以根据主频推算时间或者示波器查看延时时间。
这个方法不需要依靠任何外设。

//微秒级的延时  根据mcu主频确定delay_ust
#define delay_ust 50
void delay_us(uint32_t delay_us)
{
  volatile unsigned int t ;
  for (num = 0; num < delay_us; num++)
  {
    t = delay_ust ;
    while (t--);
  }
}

二、查询定时器

我们可以使用定时器，但是不需要使能中断，使用查询的方式去延时，这样既能解决频繁中断问题，又能保证精度。
STM32任何定时器都可以实现，一般用SysTick 定时器
的居多。
SysTick 内部包含了一个 24 位向下计数的计数器。它会根据处理器时钟或一个参考时钟信号（在 ARM Cortex-M3 或 Cortex-M4 计数参考手册中也被称作 STCLK）来递减计数值。当计到0时，将从RELOAD寄存器中自动重装载定时初值。只要不把它在SysTick控制及状态寄存器中的使能位清除，就永不停息。

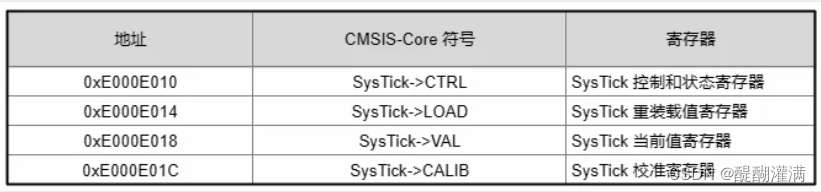

在这里SysTick 定时器插入图片描述

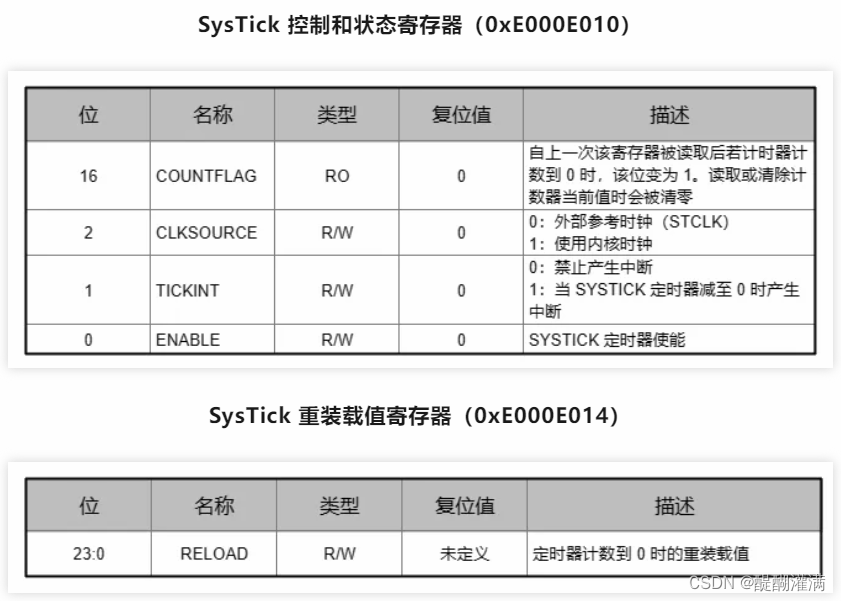

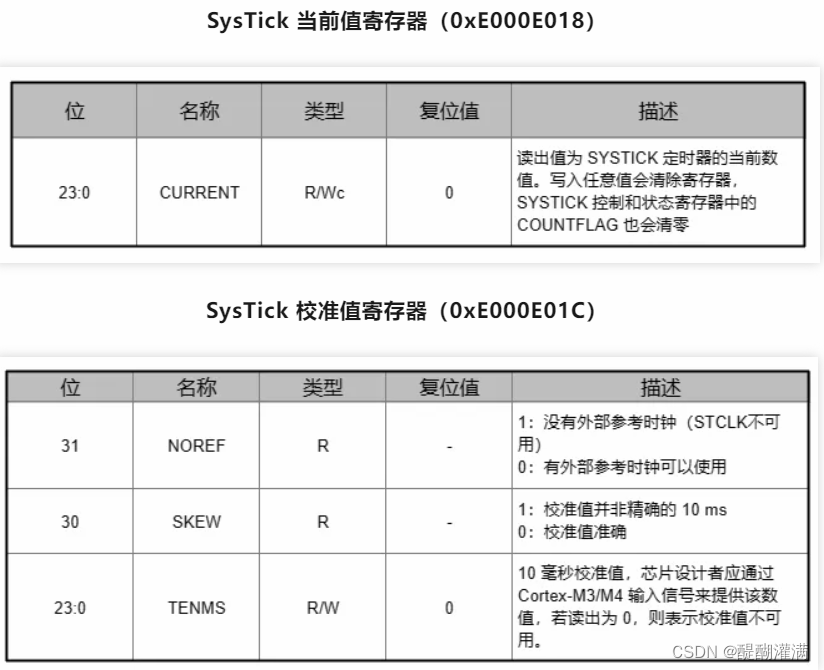

具体寄存器细节如下
在这里插入图片描述

代码如下（示例）：

static u8  fac_us=0;							//us延时倍乘数
void delay_init(u8 SYSCLK)
{
SysTick_CLKSourceConfig(SysTick_CLKSource_HCLK_Div8);
	fac_us=SYSCLK/8;						//不论是否
}
void delay_us(uint32_t nus)
{
  uint32_t temp;
  SysTick->LOAD = nus*fac_us; 				//时间加载	;
  SysTick->VAL=0X00;//清空计数器
  SysTick->CTRL=0X01;//使能，减到零是无动作，采用外部时钟源
  do
  {
    temp=SysTick->CTRL;//读取当前倒计数值
  }while((temp&0x01)&&(!(temp&(1<<16))));//等待时间到达
  SysTick->CTRL=0x00; //关闭计数器
  SysTick->VAL =0X00; //清空计数器
}

还有一个rtt里面的阻塞式延时也是用的这个方式

static void stm32_udelay(rt_uint32_t us)
{
    rt_uint32_t ticks;
    rt_uint32_t told, tnow, tcnt = 0;
    rt_uint32_t reload = SysTick->LOAD;

    ticks = us * reload / (1000000 / RT_TICK_PER_SECOND);
    told = SysTick->VAL;
    while (1)
    {
        tnow = SysTick->VAL;
        if (tnow != told)
        {
            if (tnow < told)
            {
                tcnt += told - tnow;
            }
            else
            {
                tcnt += reload - tnow + told;
            }
            told = tnow;
            if (tcnt >= ticks)
            {
                break;
            }
        }
    }
}

三、定时器中断

定时器具有很高的精度，我们可以配置定时器中断，比如配置1ms中断一次，然后间接判断进入中断的次数达到精确延时的目的。这种方式精度可以得到保证，但是系统一直在中断，不利于在其他中断中调用此延时函数，有些高精度的应用场景不适合，比如其他外设正在输出，不允许任何中断打断的情况。
下面以hal库提供的代码为例：


__weak void HAL_IncTick(void)
{
  uwTick += uwTickFreq;// 1
}
rt_tick_t rt_tick_get(void)
{
    /* return the global tick */
    return rt_tick;
}
uint32_t HAL_GetTick(void)
{
    return rt_tick_get() * 1000 / RT_TICK_PER_SECOND;
}
void HAL_Delay(uint32_t Delay)
{
  uint32_t tickstart = HAL_GetTick();
  uint32_t wait = Delay;

  /* Add a freq to guarantee minimum wait */
  if (wait < HAL_MAX_DELAY)
  {
    wait += (uint32_t)(uwTickFreq);
  }

  while((HAL_GetTick() - tickstart) < wait)
  {
  }
}

void SysTick_Handler(void)
{
    /* enter interrupt */
    HAL_IncTick();
}

四、汇编指令

如果系统硬件资源紧张，或者没有额外的定时器提供，又不想方法1的普通延时，可以使用汇编指令的方式进行延时，不会被编译优化且延时准确。

/*!
 *  @brief     软件延时
 *  @param    ulCount:延时时钟数
 *  @return none
 *    @note     ulCount每增加1，该函数增加3个时钟
 */
void SysCtlDelay(unsigned long ulCount)
{
    __asm("    subs    r0, #1\n"
          "    bne.n   SysCtlDelay\n"
          "    bx      lr");
}
