运放使用总结篇(2) 运算放大器使用注意事项

---

前言

上一篇我们讲到了运放使用总结篇(1) 运算放大器基本概念简介
今天我们来讲了使用的一些注意事项。

一、运放缺乏偏置通道

运放的两个输入端就是其内部差分放大器的两个基极，必须要有偏置电流。所以，下图的电路是错误的（无论单电源供电还是正负电源供电）。

二、非完全补偿

有的运放在构成放大器时，放大器的增益必须高于某个值，不然就会发生自激。

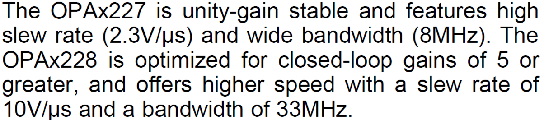

例如OPA228，用其构成放大器时，放大器的增益必须高于5，不然就会发生自激。

所以，OPA227是单位增益稳定的，而OPA228则是5倍增益稳定的。

三、消振电阻

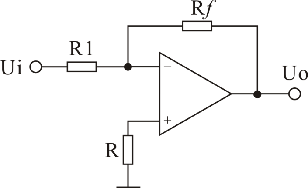

对如图所示的反相放大器，如果反馈电阻取值稍大，则容易产生自激。
但是，如果在同相输入端对地串联一个电阻，则可能消除自激
此处电阻R所起的作用就是 “消振”。
