前言

通过学习DC-DC模块设计，总结-提炼-学习DC-DC的一些性能指标
以三个市面上常用的开关电源模块为例，主要是做数据对比
数据来源：B站UP主：工科男孙老师
学习DC-DC模块的性能衡量指标
主要看以下指标
①价格
②输出精度
③输出纹波
④温升
⑤效率
⑥其他指标

一、价格第一

在提倡降本增效的时代，我们要追求性价比，便宜的一定差吗？贵的一定好吗？不一定哦
在这里插入图片描述

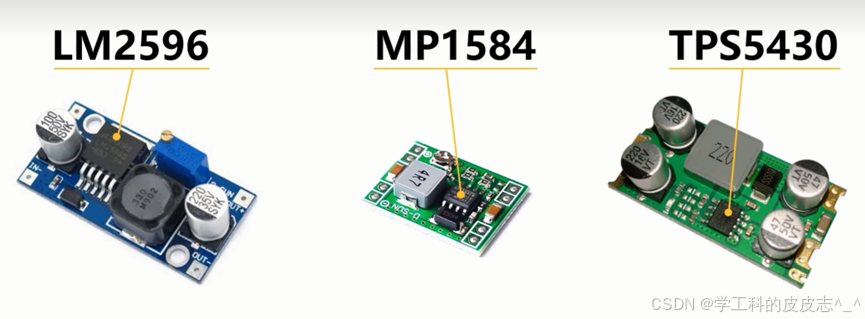

这三款都是降压模块，支持宽电压输入，前两款价格差不多，TPS5430是最贵的，对于成本控制来说，并不友好

二、输出精度

① 输出精度：即输出电压的准确度
测试方法：电压表测量

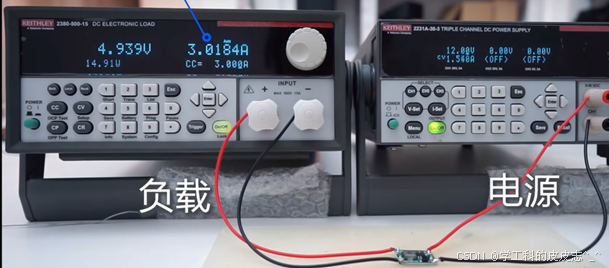

测试项：空载和满载的输出，即输出电压为0和3A时的输出(一般是用电子负载配合进行测试)
在这里插入图片描述

可以看出，输出精度都在1%以内，都是满足要求的

三、输出纹波

② 输出纹波：即输出电压的平稳度，对于任何电源，输出当然是越稳越好
对于很多小系统，比如单片机最小系统，FPGA最小系统，对纹波都是有相当高的要求的，纹波当然是越小越好了

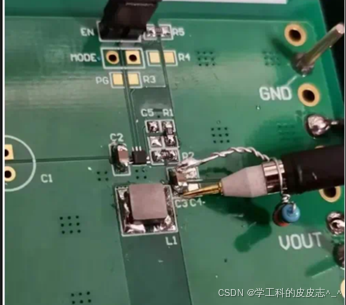

测试方法：示波器测量，最好使用接地环，测量输出滤波电容两端，开20M带宽，交流耦合，20M带宽的作用是抑制高频噪声，提高信噪比，交流耦合的目的是我们需要测量输出电压浮动的上下压差，直接看5V波形是看不出来的
在这里插入图片描述
测试项：一般是测试轻载，半载和满载的输出，即输出电压为0.2A,2A和3A时的输出(一般是用电子负载配合进行测试),用示波器进行测量

前两个便宜货显然是有问题的，正常来说，不管输出电流多少，只要在芯片规定的范围内，输出电压的纹波偏差都不应该偏差太大，如何设计不当，重载的时候纹波是会变的非常大的，
导致系统的噪声变大，信噪比降低，所以我们尽量不要让DCDC一直在重载情况下工作，做冗余设计，比如说你3A的电流需求，开关电源至少要6~8A的额定电流

四、动态响应度

③ 动态响应度：现实世界负载是动态变化的，比如说接了一个电机或者灯泡，当电机或者灯泡突然打开的时候，可能会让输出电压不稳定
测试方法：示波器测量，开交流
测试项：电子负载，模拟一个周期行的动态负载，即产生一个周期性电流
在这里插入图片描述

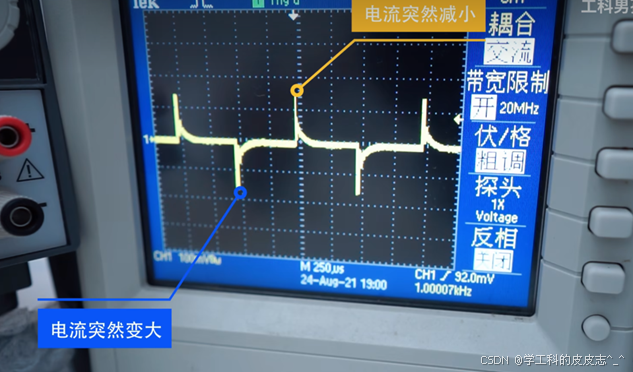

图中的下方的尖刺电流就是电流突然增大，引起的输出电压下降
上方的尖刺是电流突然减小，引起的输出电压上升

在这里插入图片描述

而在官方手册中，测试结果是100mV都不到,现实很骨感，，大概率是设计上些有差异
对于一般的应用场景100mV已经是相当优秀了，对于高要求的，对于芯片选型和设计要求那就更高了。

五、温升

④ 温升测试：不同的电流损耗不一样，温度肯定不一样，温度肯定越低越好
测试方法：热成像仪测量，记录温度数据
测试项：测量1A，2A，3A
在这里插入图片描述
不加散热器，不建议在2A以上工作，2A的时候已经在危险的边缘试探了3A已经不能长时间工作了，否则就加散热器，不然会触发芯片的过热保护
，所以我们在设计的时候不要让芯片工作在满载的情况，至少要留有50%余量

六、效率

⑤ 效率：效率是衡量DC-DC的一个非常重要的指标，因为肯定会有损耗的
计算公式也很简单

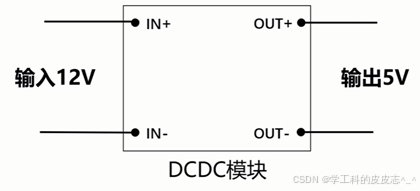

效率：输出功率/输入功率=(输入电压输入电流)/(输出电压输出电流)*100%
在这里插入图片描述

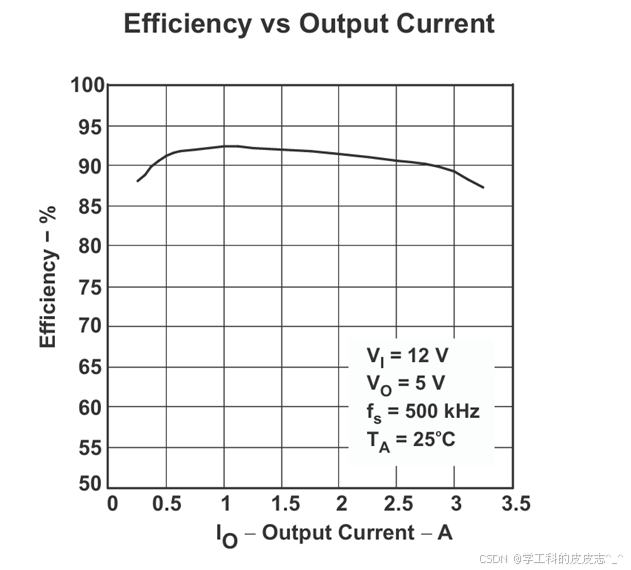

效率并不是一个恒定值，一般芯片手册也会给出，如下图所示，会随着输出电流的增加而减小,其实也很好理解，电流大了之后，发热多了，能量都已热量的形式损耗出去了
，所以又回到了冗余设计，我们需要1A的电流，那么我们就按照3A来设计，高效，对于发热，纹波，和损耗都比较小
在这里插入图片描述
⑥ 其他指标：
. 保护功能
• 过压保护（OVP）：输入或输出电压超限时自动关断。
• 过流保护（OCP）：输出短路或过载时限制电流或关断。
• 过温保护（OTP）：温度过高时降低功率或停机。
• 反接保护：防止输入电源反接损坏模块。
隔离特性（适用于隔离型DC-DC模块）
• 隔离电压：输入与输出之间的耐压能力（如1500VDC）。
• 隔离电容：输入与输出间的寄生电容（影响EMI）。
• 共模噪声抑制：抑制输入和输出之间的共模干扰。

尺寸、重量与封装
• 物理尺寸：模块的体积（如20mm×15mm×5mm）。
• 封装形式：开放式、灌胶封装、表贴（SMD）等。
• 重量：适用于航空航天等对重量敏感的场景。
控制方式
• 控制信号：如使能（EN）、电源良好（PG）、同步（SYNC）等。
• 调压方式：固定电压、电阻分压调节、PWM调压等。
• 工作模式：PWM（脉宽调制）、PFM（脉冲频率调制）或二者混合。

可靠性与寿命
• MTBF（平均无故障时间）：如10万小时。
• 寿命预测：受电解电容老化、热循环等因素影响。
• 环境耐受性：如抗振动、防潮、防尘等。

其他指标
• EMC兼容性：满足电磁兼容标准（如CISPR 32）。
• 成本：模块价格与性价比。
• 散热设计：是否需要额外散热器或风冷。

·总结

选择DC-DC模块时，需根据具体应用场景（如工业、汽车、医疗）权衡指标优先级。例如：
• 高可靠性场景（如汽车电子）：关注温度范围、隔离能力和MTBF。
• 便携设备：优先考虑效率、尺寸和轻量化。
• 精密仪器：强调低纹波、低噪声和高调整率。
通过数据手册和实测验证关键参数，可确保模块在系统中稳定运行。
