(七) 立创EDA之PCB设计示例

---

前言

学习目录
（一）立创EDA的安装
（二）立创EDA之新建工程，原理图，PCB
（三）立创EDA原理图库的创建
（四）立创EDA之封装库的创建
（五）立创EDA之3D模型
（六）立创EDA之原理图设计示例

一、布线

我们之前设计好了原理图，并且还铺了点铜，并且在底层铺了地铜，我们最后再铺地铜，
所以之前的铺的铜先删掉。
点击W快捷键，就是布线，然后右边可以设计线宽，以及拐角。线宽选个15mil,就可以了。

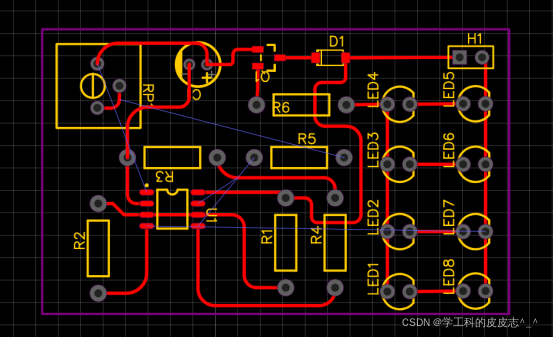

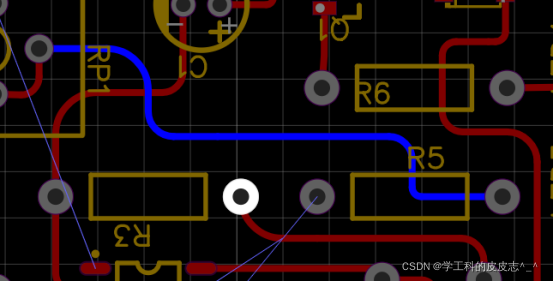

然后先把最简单的连了。我们先把这些肉眼可见的布了。
最近比较喜欢这种拐角是圆弧的线，
我们在之前的也有详细介绍，大家可以回去看看这篇
https://blog.csdn.net/qq_45138815/article/details/121458631

实在是顶层已经布不了了，我们才选择button层。
要注意，通孔焊盘底层是可以直接走的，因为通孔焊盘类似于过孔嘛，表贴焊盘只在顶层，所以需要过孔来连接。

1.1 添加过孔

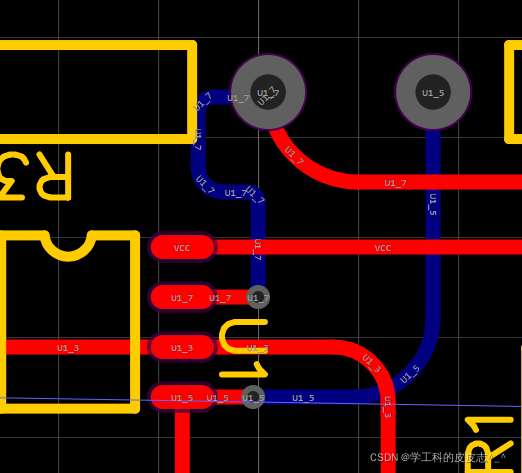

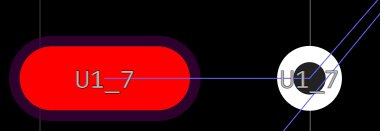

我们点击快捷键V，添加一个过孔，然后和我们的表贴焊盘连在一起。然后再切换到底层进行走线就可以了。其他的也是一样的道理。
友情提示，按T可以快速切换到顶层，按B，可以快速切换到底层。

1.2 对地铺铜

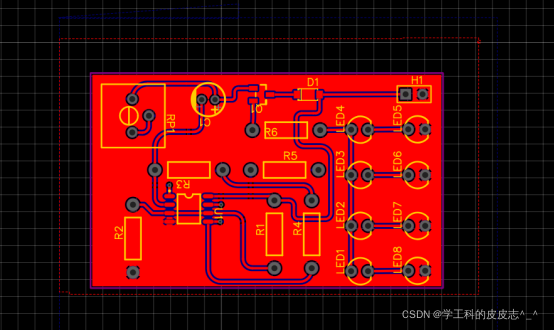

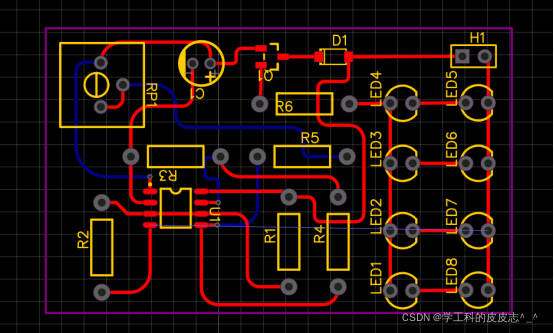

然后布好之后差不多是这个样子了，最后还剩下地，那么我们就直接对顶层和底层铺地铜就可以了，最后再调整丝印啥的，再加个文本，就OK了，然后我们的PCB设计就差不多了。
对地铺铜可以减少干扰以及降低阻抗。

二、3D效果

然后我们来看一下3D效果。我们的LM358之前已经添加了3D模型，而且立创的元件库基础库，也默认绑定了3D模型，所以我们直接看就可以了。

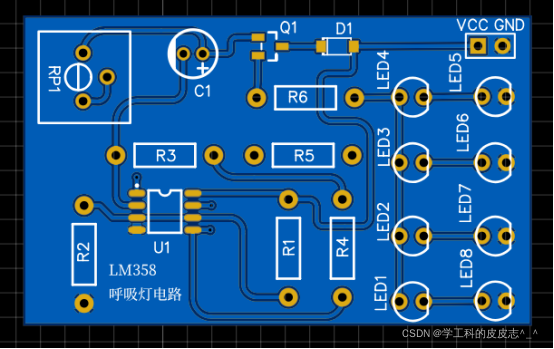

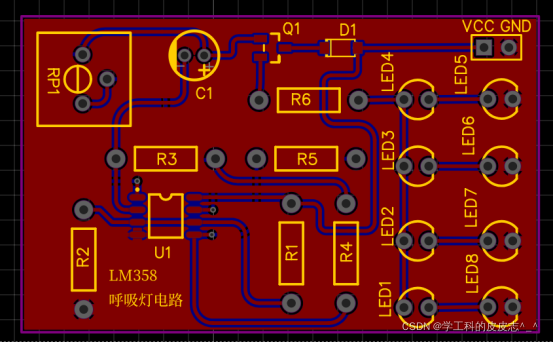

这个是2D预览。可以看到焊盘，丝印，和部分走线。

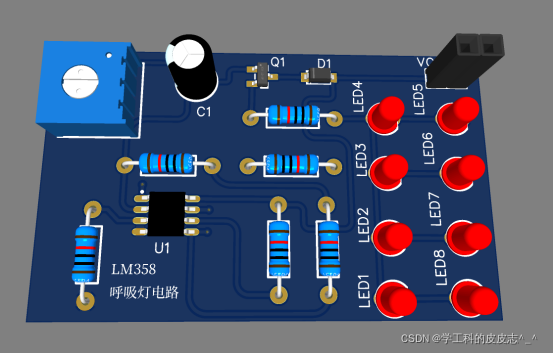

这个是3D模型，可以说是非常的酷炫哈。

三、器件购买

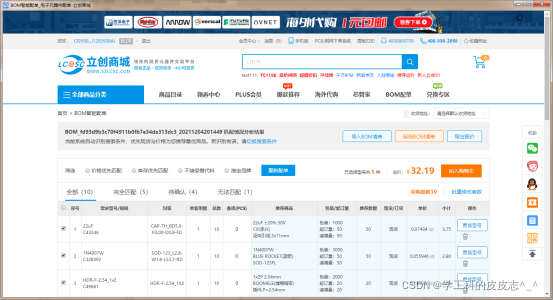

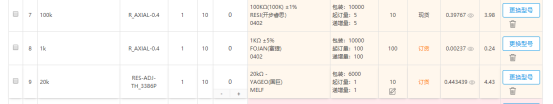

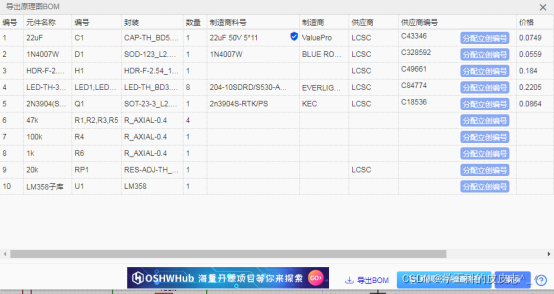

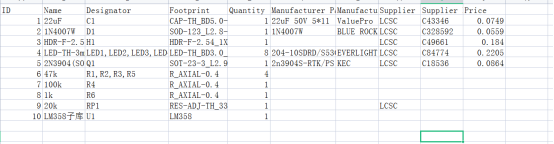

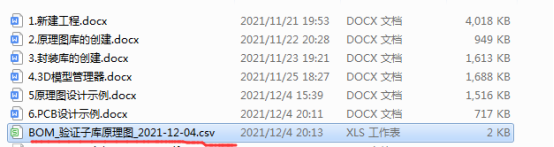

来到我们的原理图界面，点击这个BOM表可以得到我们的物料清单，这里面包含了我们原理图所需要的所有东西，可以直接导出这个器件清单，也可以直接购买，立创商城里面的元器件可以保证都是正品。如果没有就可以更换型号。可以直接加入购物车。也可以直接搜索单个器件。当然也可以在某宝上买但是真假难辨。
