浅谈 IEEE 802.3af 标准 PSE电路

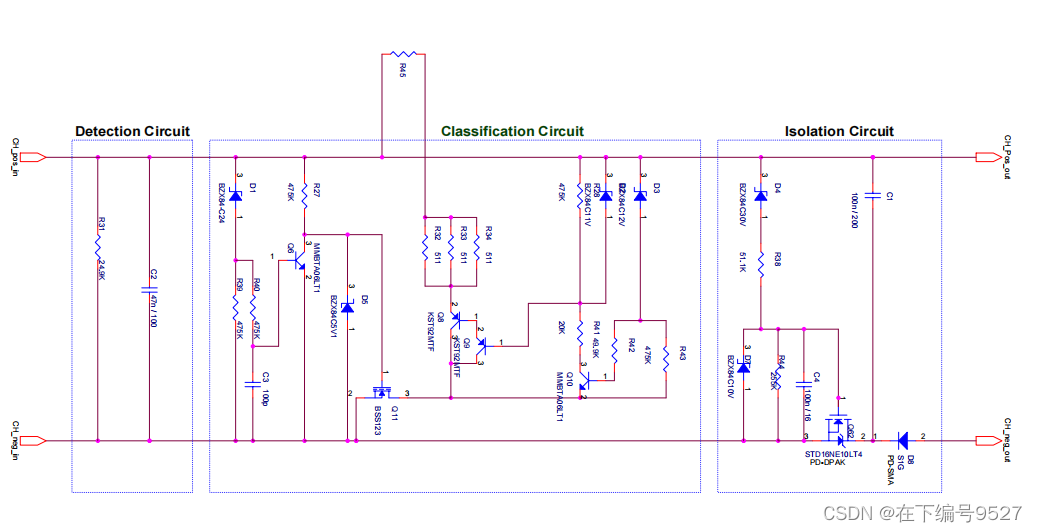

从第一篇文章，我们已经大致了解整个POE的组成，这篇文章我们主要学习 IEEE 802.3af 标准的 受电端电路。主要简化电路如下：（电路中省略了芯片等，只为一个大概的电路图）

从电路可以看出主要分为三个部分，具体过程如下：

在分级阶段，PSE将向PD施加15～20V的电压，并通过测量电流大小来确定PD的特定级别。在此阶段，PD的电源部分将被欠压锁定(UVLO)电路维持在无源状态，以便隔离开关级，直至特征和分级阶段完成。一旦分级完成后，PSE将会向PD提供全额工作电压。 当在一个网络中布置 PSE供电端设备时，POE以太网供电工作过程如下所示：

检测：

首先PSE会发送一个测试电压给在网设备以探测受电设备中的一个24.9kΩ共模电阻。测试信号开始为2.5V，然后提升到10V，这将有助于补偿Cat-5电缆自身阻抗带来的损失。因为这种电缆最长可达100m。如果PSE检测到来自PD的适当阻抗特征(24.9kΩ)，它便会继续提升电压。如果检测不到特征阻抗，PSE将不会为电缆加电。受电设备电路中的齐纳二极管会保证系统其余部分不受测试信号的干扰。

PD端设备分类：

当检测到受电端设备PD之后，PSE将向PD施加15～20V的电压，并通过测量电流大小来确定PD的特定级别。如果除了探测到第一级的电阻外没发现其他分级电路，该设备被定义成零级别。在此阶段，PD的电源部分将被欠压锁定(UVLO)电路维持在无源状态，以便隔离开关级，直至特征和分级阶段完成。

开始供电：

分级完成后，在一个可配置时间(一般小于15μs)的启动期内，PSE设备开始从低电压向PD设备a)供电，直至提供48V的直流电源。b)供电：为PD设备提供稳定可靠48V的直流电，满足PD设备不越过12.95W的功率消耗。c)断电：若PD设备从网络上断开时，PSE就会快速地(一般在300～400ms之内)停止为PD设备供电，并重复检测过程以检测线缆的终端是否连接PD设备。

检测

首先电压进来，经过R31（24.9kΩ），内部应该会有一个芯片用于检测R31上面的电流，通过对电流的区分，来对输出的电压进行分级。

分级

分级电路中，D1起到滤波作用，下面的RC电路为滤波作用，Q6的主要作用为保护作用，与Q6并联的D5主要作用为保护，防止通过的电压过大，打坏Q11。往后R32,R33,R34并联的主要作用为了增加下一级电路的电流,从而保证整体电路都能达到正常工作的目的。

供电

供电电路中，D4起到保护作用，由下面的D3，R44，C4，Q62共同作用，对信号进行滤波，首先从低电压开始供电，直到提供到48V的直流电源，若PSE和PD断开，二极管关闭，PSE快速的停止为PD供电，并重新开始检测过程，看终端是否连接了PD设备。整个电路并不是从供电电路往分级电路和检测电路倒回去，而是经过一个环路，重新由检测电路到分级电路最后到供电电路。

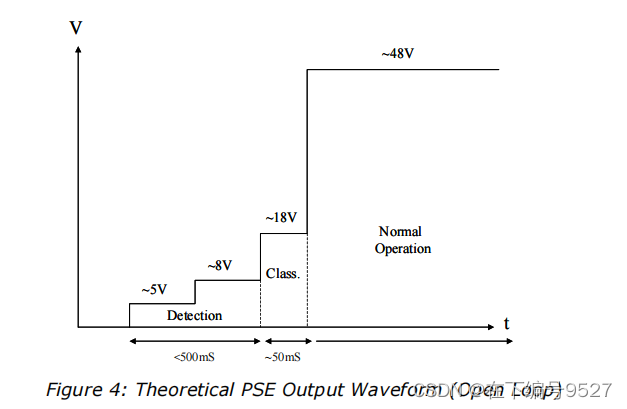

第二个图检测电路会首先给出一个5V的电压，.进行检测，然后提升电压直到检测到24.9KΩ的阻抗特征，这个过程大概会持续小于500MS,进而进入到分级阶段供电电压为18V，持续50MS后，最后提供48V的供电电压。

后续我们会对MPS的MP3924进行一系列的测试，包括对于其DEMO板的测试。
