手算FFT(快速傅立叶变换)(非编程)

在文章中将介绍使用时域抽取基2FFT算法进行计算

基本思想

        将N点序列最终分成许多2点一组的序列，分别计算它们的DFT，再将它们组合起来(蝶形运算)，算出整个序列的DFT。N为偶数，且N=2^m(m为整数)。

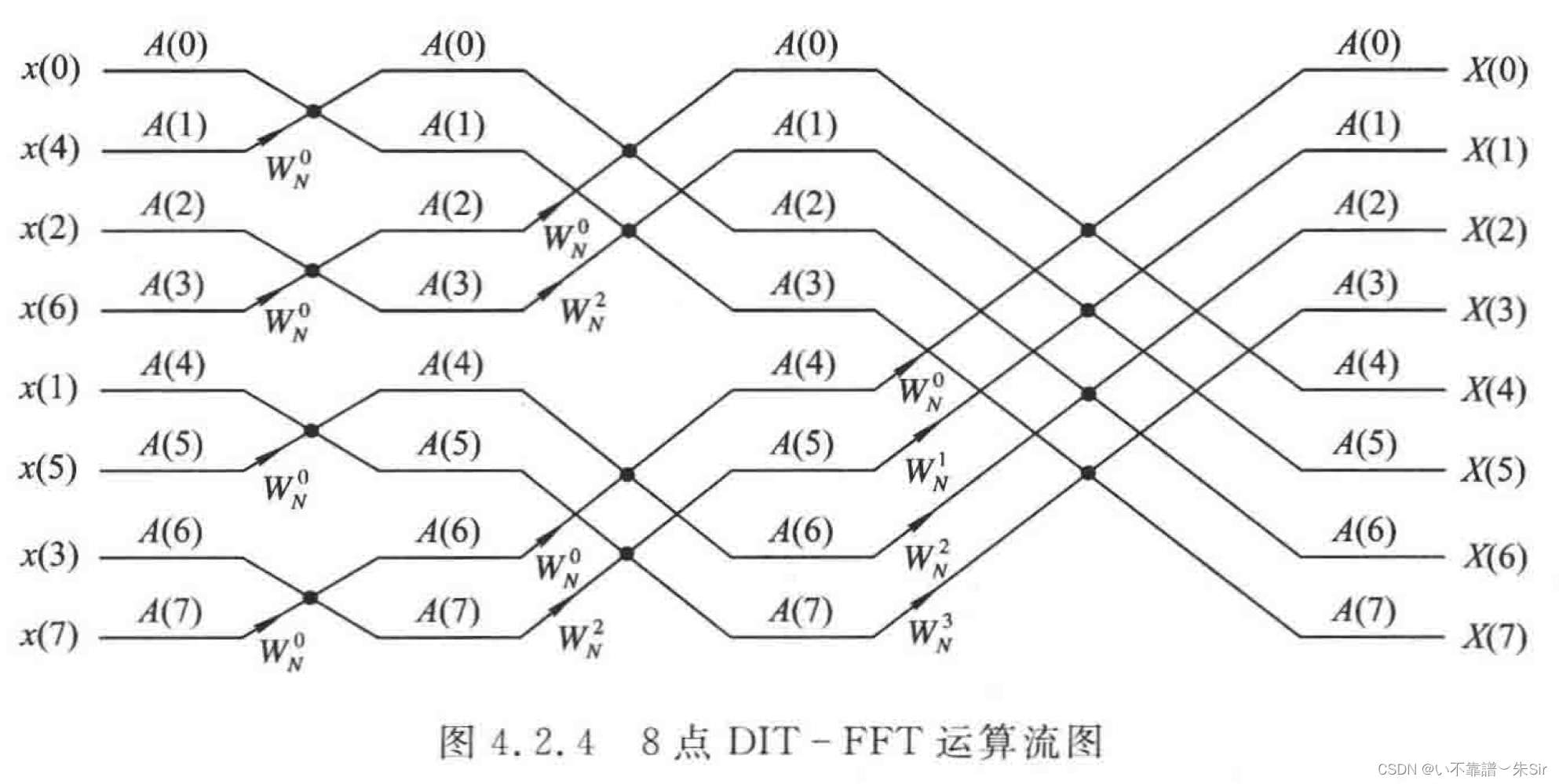

以N=8为例，其运算流图如下：

旋转因子变化规律

        如上图，每级有N/2个蝶形，每个蝶形都要乘以因子，称其为旋转因子，P为旋转因子的指数。用L表示从左到右的运算级数L(1,2,...m)，第L级共有个不同的旋转因子。举例N=8:

        L=1时                 ==                J=0

        L=2时                ==               J=0,1

        L=3时                ==               J=0,1,2,3

 即，第L级旋转因子为=，J=0,1,...,

        可以总结出=        J=0,1,...,,P=J*

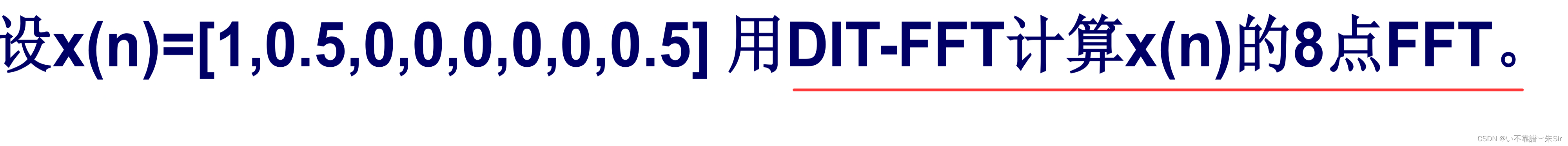

 例题
