STM32外设系列—HC-05（蓝牙）

二土电子

已于 2023-10-23 08:56:19 修改

阅读量2.6w

点赞数 65

分类专栏： STM32开发笔记—外设系列文章标签： stm32 嵌入式硬件单片机

于 2023-06-30 11:12:57 首次发布

本文链接：https://blog.csdn.net/qq_45217381/article/details/131468670

版权

STM32开发笔记—外设系列专栏收录该内容

12 篇文章

订阅专栏

本文介绍了蓝牙技术标准HC-05模组的使用方法，包括接线、AT指令配置以及通过蓝牙APP进行通信。作者详细讲解了如何利用AT指令设置模块名称、密码和波特率，并推荐了一个名为蓝牙调试器的APP，用于手机与模块的交互。此外，还提供了一个实战项目，展示了如何使用手机控制LED灯和读取光照强度，通过蓝牙调试器显示和控制这些功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

🎀 文章作者：二土电子

🌸 关注文末公众号获取其他资料和工程文件！

🐸 期待大家一起学习交流！

一、蓝牙简介

蓝牙(Bluetooth)是一种无线技术标准，可实现固定设备、移动设备和楼宇个人域网之间的短距离数据交换(使用2.4~2.485GHz的ISM波段的UHF无线电波)。蓝牙技术最初由电信巨头爱立信公司于1994年创制，当时是作为RS232数据线的替代方案。蓝牙可连接多个设备，克服了数据同步的难题。我们这里介绍的是在嵌入式开发中常用的蓝牙模块——HC-05。

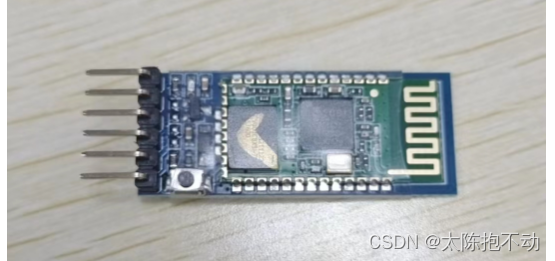

HC-05

二、使用方法

2.1 接线

HC-05供电电压为3.6V~6V。通常使用5V供电。其余的RXD接TXD，TXD接RXD，CND接GND即可。

2.2 AT指令

HC-05也可以使用AT指令进行配置。在配置之前，首先需要让模块进入配置模式。博主买的HC-05有一个小按钮。按住小按钮再给蓝牙模块上电，蓝牙模块进入配置模式，此时模块上自带的LED会慢速闪烁。进入配置模式后，就可以用AT指令来配置我们的HC-05了。配置时，用USB转TTL连接HC-05，用串口调试助手发送AT指令进行配置。需要注意的是，HC-05配置模式的波特率固定为38400，如果你给HC-05发送指令，没有收到回复，记得检查一下串口调试助手的波特率是否正确。下面列举一些配置时常用的AT指令

AT
检查HC-05模块连接是否正常，HC-05收到后会回复“OK”
AT+NAME=名字
配置HC-05的名字，配置成功后会返回“OK”
AT+NAME?
询问HC-05的名字。发送后会收到“+NAME:“名字””，换行加“OK”
AT+PSWD=密码
配置HC-05密码，配对时需要用到。配置成功后，会收到“OK”
AT+PSWD?
询问HC-05配对密码。发送后会收到“+PSWD:991102”，换行加“OK”
AT+UART=波特率,停止位,校验
设置HC-05的波特率，其中停止位0表示一位停止位，为1表示两位停止位。校验位为0表示无校验，为1表示奇校验，为2表示偶校验。比如设置115200的波特率，一位停止位，无校验。发送“AT+UART=115200,0,0”即可。配置成功后会返回“OK”
AT+UART?
询问HC-05波特率。发送后会收到“+UART:波特率,停止位,校验”，换行加“OK”

配置完成功后，断电重新上电，HC-05按照配置好的名字，配对密码和波特率开始工作。此时LED快闪。

三、蓝牙APP

这里介绍一个超级好用的蓝牙APP——蓝牙调试器。大概长这个样子，大家可以在应用商店下载

蓝牙调试器

这个蓝牙调试器是一个大佬编写的，我这里只是介绍一下使用方法。其他的详细内容，可以到大佬的原文查看提高开发效率-蓝牙调试器。

为什么推荐这个蓝牙调试器？个人觉得，它能够在众多蓝牙调试器中脱颖而出，是因为它支持用户自己设计GUI，提供了许多控件，比如常见的按钮，文本框，可编辑文本框，以及一些滑动条，遥杆和曲线图等。支持自由设置位置，大小，功能十分强大。更重要的是，大佬提供了程序文件，对于想快速上手蓝牙模块，用手机与蓝牙交互的小伙伴来说，十分友好。

四、实战项目

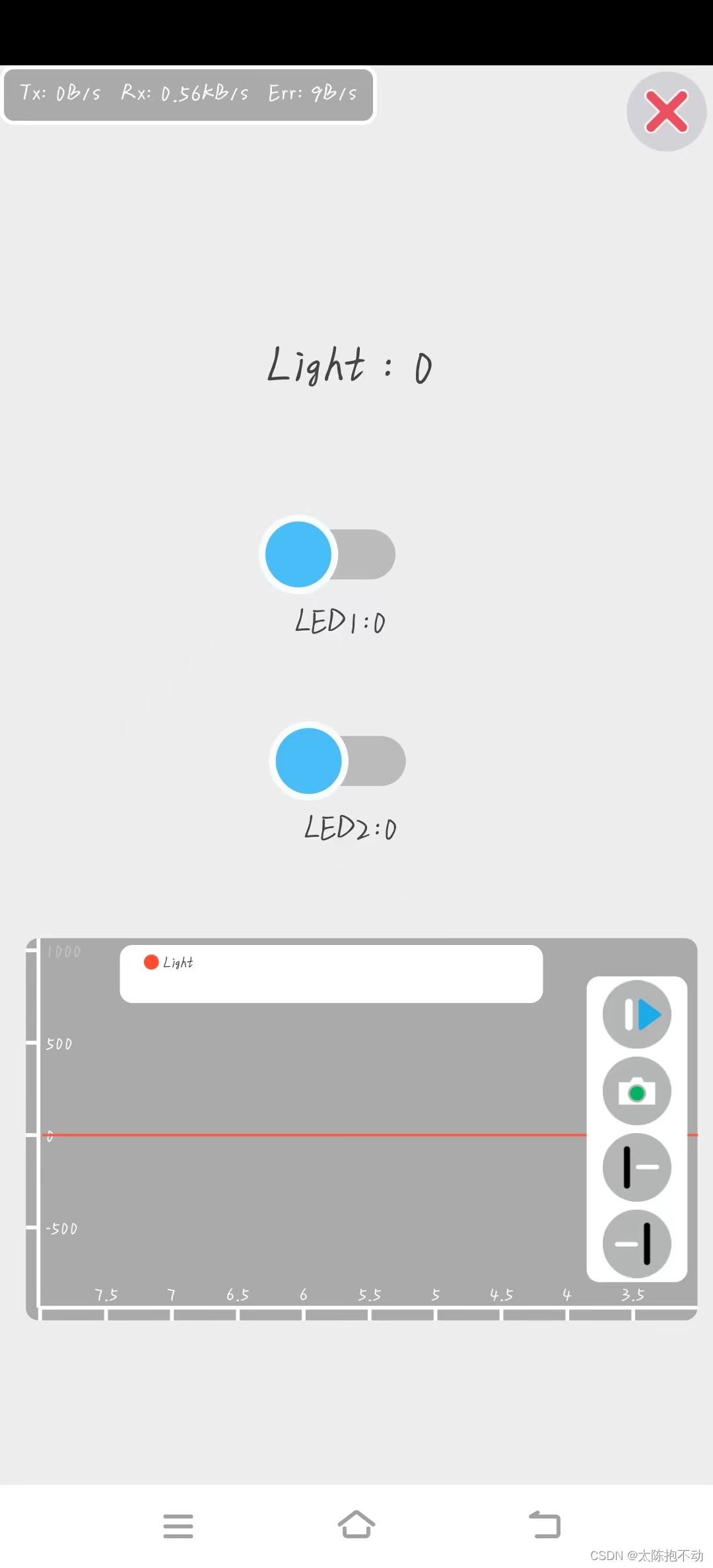

下面我们以手机控制两个LED亮灭，同时通过BH1750检测周围环境光照强度变化，返回到手机端显示，并且能够显示光强变化曲线。

4.1 添加文件

第一步，先将大佬的文件添加到工程中。大佬的工程中的初始化函数已经包含了串口的初始化，所以我们不需要再包含串口文件。

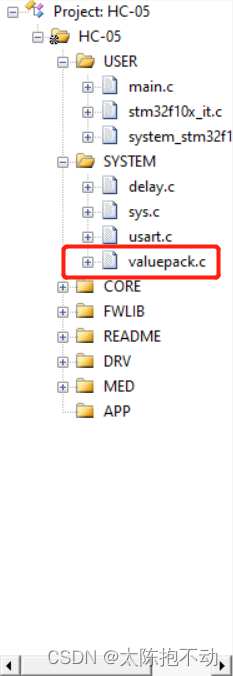

添加蓝牙文件

除此之外还要讲BH1750相关文件添加进来，具体可见博主STM32外设系列BH1750篇，这里就不再做介绍。

4.2 配置需要传递的参数

根据项目要求，我们需要配置三个参数，分别用来控制两个LED亮灭，传输周围环境光照强度。首先在程序中定义好这三个变量。

int gLed1Flag = 0;   // LED1亮灭控制标志位
int gLed2Flag = 0;   // LED2亮灭控制标志位
float gLingt = 0;   // 周围环境光照强度

定义好这些变量之后，我们需要配置一下文件中的接收和发送数据。打开大佬的.h文件，可以看到里面定义了许多类型的发送和接收变量。这里的发送接收是针对单片机来说的，而不是手机。

#define TX_BOOL_NUM  0
#define TX_BYTE_NUM  0
#define TX_SHORT_NUM 0
#define TX_INT_NUM   0
#define TX_FLOAT_NUM 0

#define RX_BOOL_NUM  0
#define RX_BYTE_NUM  0
#define RX_SHORT_NUM 0
#define RX_INT_NUM   0
#define RX_FLOAT_NUM 0

我们需要单片机发送一个周围环境的光照强度，数据类型为浮点型。需要接收两个LED亮灭控制变量，数据类型为int型。我们在对应的位置配置好对应的变量数量，如下

#define TX_BOOL_NUM  0
#define TX_BYTE_NUM  0
#define TX_SHORT_NUM 0
#define TX_INT_NUM   0
#define TX_FLOAT_NUM 1

#define RX_BOOL_NUM  0
#define RX_BYTE_NUM  0
#define RX_SHORT_NUM 0
#define RX_INT_NUM   2
#define RX_FLOAT_NUM 0

4.3 获取返回值

在使用手机APP控制LED亮灭时，单片机需要接收到手机发送来的数值。接收程序如下

// 如果接收到APP端数据
		if(readValuePack(&rxpack))
		{
			gLed1Flag = rxpack.integers[0];
			gLed2Flag = rxpack.integers[1];
		}

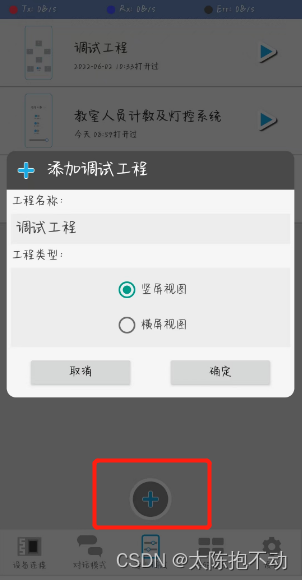

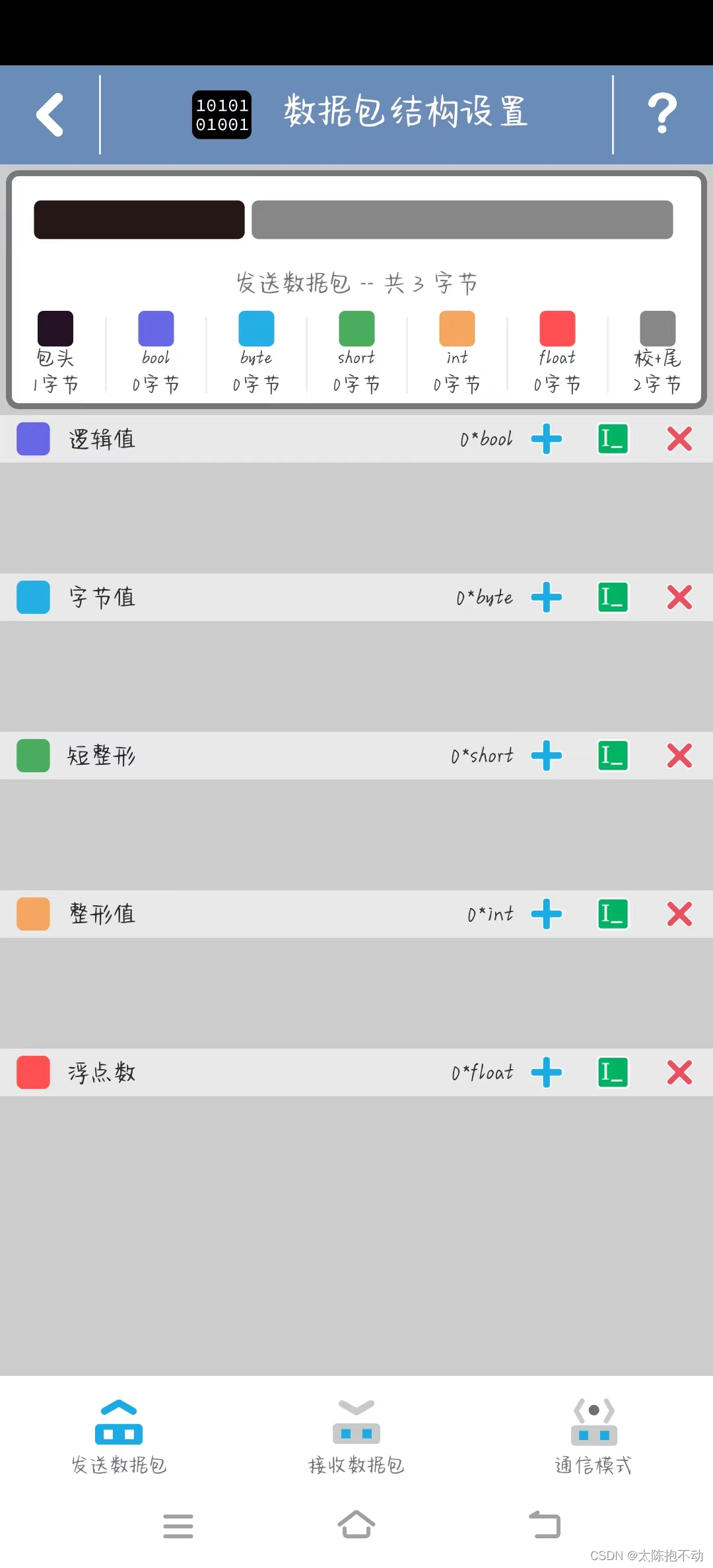

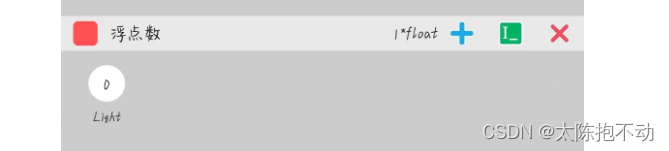

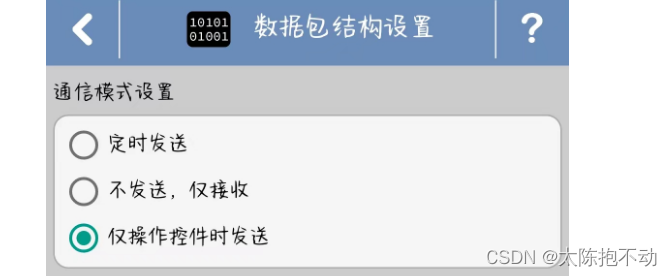

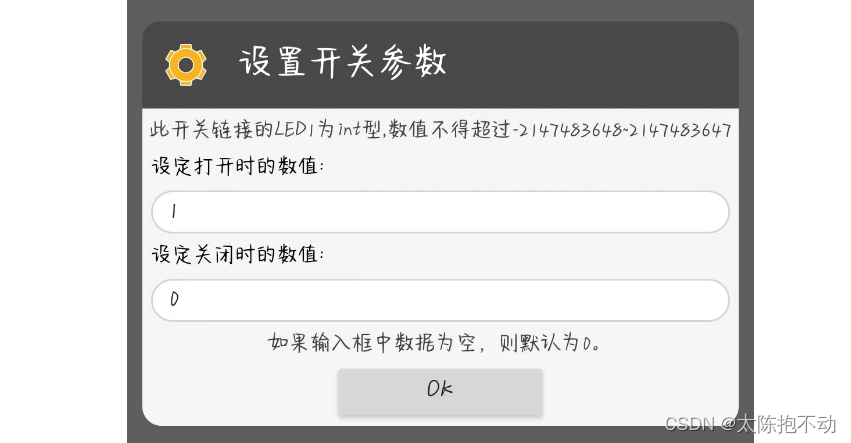

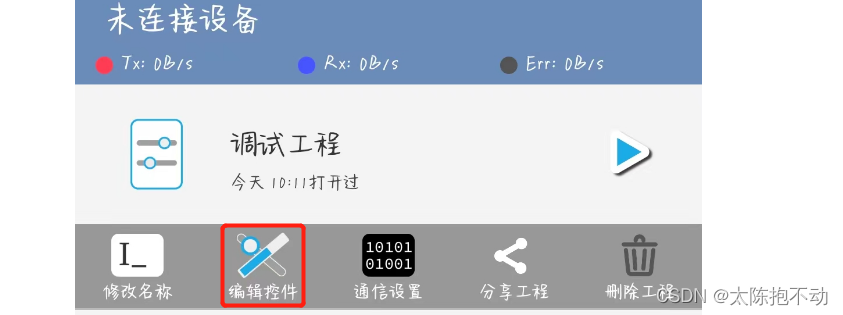

具体哪个值对应哪个参数，这些需要在手机端配置，放在下面介绍。

4.4 发送光照强度

单片机需要不断地向APP端发送周围环境光照强度数据，程序如下

	// 向APP发送周围环境光照强度
	txpack.floats[0] = gLingt;
	sendValuePack(&txpack);
	delay_ms(10);   // 防止发送过快

需要注意的是，蓝牙发送数据时如果需要一次发送多个数据，一定要在两次发送之间加10ms延时，否则会造成发送失败。

4.5 控制程序

包含两部分内容，一部分是通过BH1750获取周围环境光照强度，另一部分是LED亮灭控制函数。程序如下

// LED亮灭控制
		if (gLed1Flag == 1)
		{
			Med_Led_StateCtrl(LED1,LED_ON);   // 点亮LED1
		}
		if (gLed2Flag == 1)
		{
			Med_Led_StateCtrl(LED2,LED_ON);   // 点亮LED2
		}
		if (gLed1Flag == 0)
		{
			Med_Led_StateCtrl(LED1,LED_OFF);   // 熄灭LED1
		}
		if (gLed2Flag == 0)
		{
			Med_Led_StateCtrl(LED2,LED_OFF);   // 熄灭LED2
		}

		gLingt = Med_Bh1750_GetLightIntensity();   // 获取周围环境光照强度
