ST-Link下载失败问题解决

🎀 文章作者：二土电子

🌸 关注公众号获取更多资料！

🐸 期待大家一起学习交流！

---

有时候我们辛辛苦苦完敲完了代码，终于准备烧录测试，结果当你满怀激动地点击烧录按钮的时候，发生了尴尬的事情😰

1. ST-Link烧录报错

你的报错可能是这样

可能是这样

又或是这样

也可能是这样

你的报错可能千奇百怪，但总之就是下载不进去，你开始迷茫，😡￥%#&@&……

今天我们就来学习解决一下新手的噩梦——STlink下载失败问题！

2. 解决方法

2.1 提示No ULINKpro Device found

2.1.1 常规方法

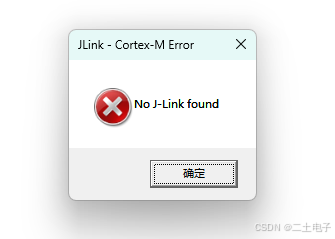

当然这只是众多报错中的一种，你的报错还可能是下面这种

虽然提示的不一样，但是错误原因是一样的，通常可能是你选择的烧录器不是ST-LINK。

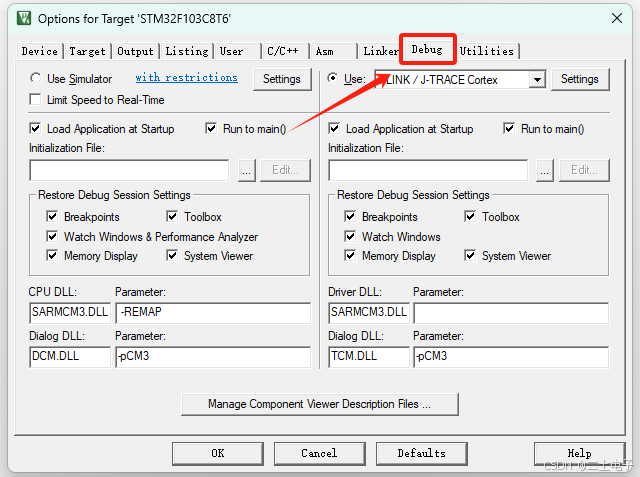

好的，错误原因我们知道了，要怎么解决呢？首先点击keil地魔术棒，找到“Debug”选项卡

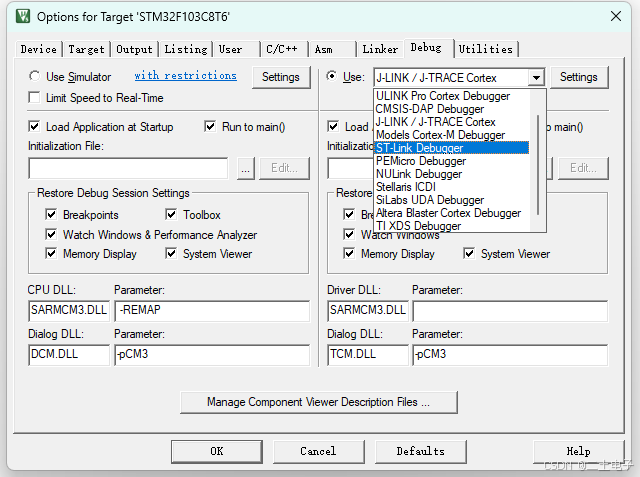

在下拉菜单中找到"ST-Link Debugger"，选中

至此，第一种报错基本都能被解决，如果你仍然还是这种报错，还可能是下面这种情况

2.1.2 其他情况

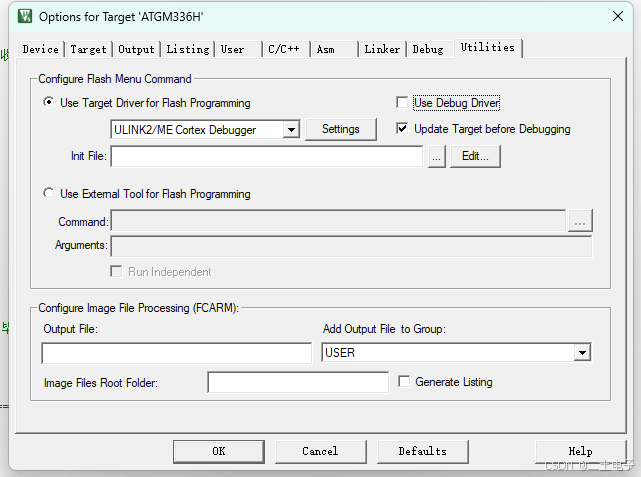

如果你在设置完ST-Link下载后还是会出现一样的报错，那么请还是先点击魔术棒，找到最后一个选项卡“Utilities”，我猜是这样的

我们可以选择直接勾选“Use Debug Driver”，或者选择将ULINK换成ST-LINK。

如果你尝试以上两种方法之后还是没有解决这个问题，可以在配置完魔术棒之后重新编译一下工程。

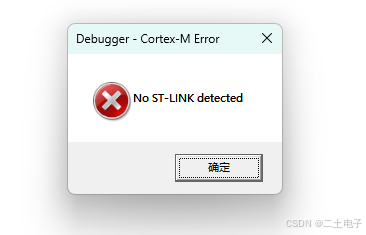

2.2 提示No ST-LINK detected

遇到这个提示通常有以下几种情况，一种是你的ST-LINK坏了，还有一种可能是你的电脑COM口有问题或者没安装驱动。

一般使用扩展器接ST-LINK的话容易导致找不到ST-LINK，这时重新拔插一下就可以。

可以尝试从以上几个方面排查问题，通常情况是接线错误导致的，可以着重检查接线。

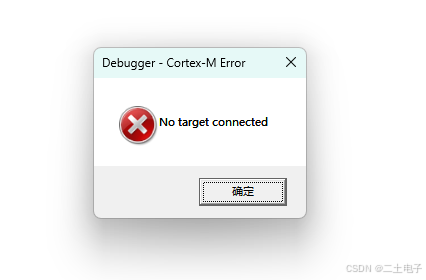

2.3 提示No target connected

这个提示就比较有意思了，能遇到这个提示，至少说明你的ST-LINK应该没有什么问题，我们应该怎么解决呢，通常有以下几种解决方法

• 板子是坏的，可以换一个板子尝试一下；
• ST-Link与板子引脚连接错误，SWCLK连接SWCLK，SWDIO连接SWDIO，尤其要注意在连接时不要连接到ST-Link，RST、SWIM那一排引脚，另外如果你的板子在已经有其他线路供电的时候建议不要接ST-Link的3.3V；
• 程序中禁用了SWD引脚功能，导致无法正常使用ST-Link下载，这种情况一般比较少见，我们在开发时也要尽量避免禁用SWD功能，如果遇到这种情况导致无法连接板子，可以按住复位键，松开复位的一瞬间点击下载也可以下载成功，如果不成功可以多尝试几次；

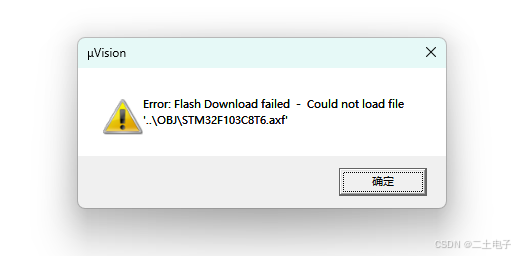

2.4 提示Error: Flash Download failed - Could not load file xxxx.axf

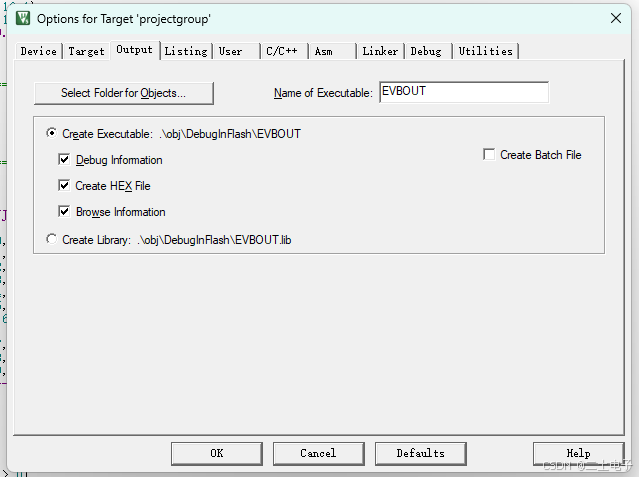

遇到这种提示首先可以先尝试重新编译一下，通常可以解决，如果仍然不能解决，检查一下编译输出是不是没有勾选.hex，打开魔术棒，找到“Output”选项卡，勾选上“Create HEX File”

2.5 为什么我的程序没运行

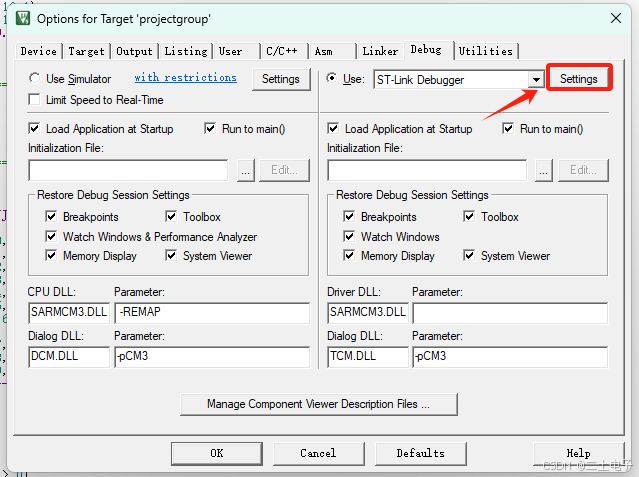

最后我们额外补充一种情况，有的同学可能会疑惑，为什么我下载完了程序没有运行？那是因为没有勾选下载完运行，如果想要程序运行需要手动复位一下或者重新断电上电，我们可以打开魔术棒，还是在“Debug”选项卡中，点击“Settings”

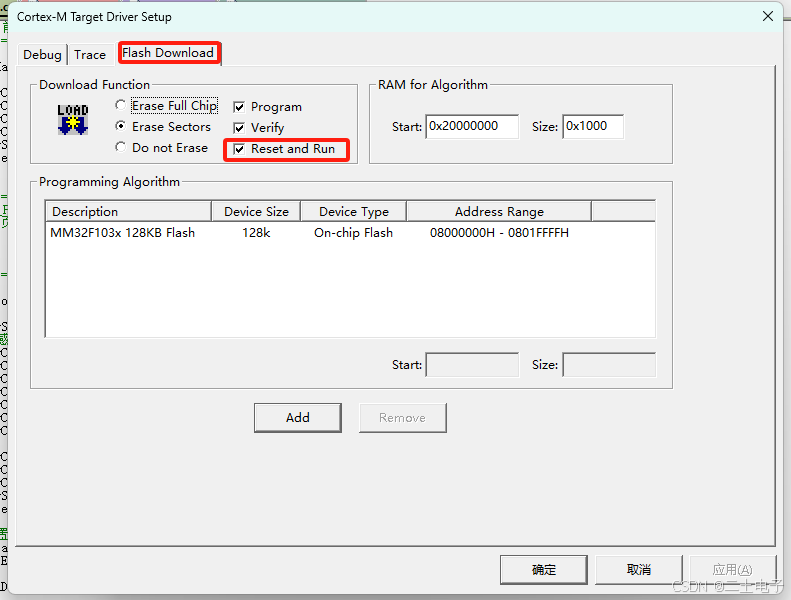

点击新窗口的第三个选项卡，勾选复位并运行

如此一来我们下载完的程序会自己复位并运行。

最后想说，本文很难覆盖到大家遇到的全部情况，如果你有其他问题或者解决方法，欢迎评论补充！
