过流保护电路

过流保护：当电流超过预定最大值时，使保护装置动作的一种保护方式。当流过被保护元件中的电流超过预先设定的某个数值时，保护装置启动，并用时限保护动作的选择性，使断路器跳闸或给出报警信号。

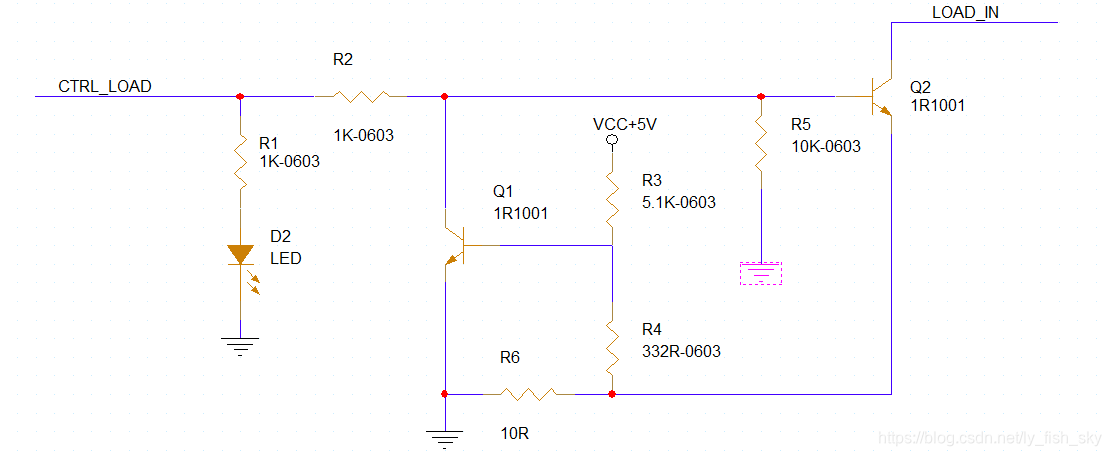

上图原理分析：
CTRL_LOAD是单片机输出开启负载的控制端。其输出高电平，Q2打开，负载LOAD_IN接入。负载正常的情况下电路不会有异样，但是当负载突然变大（短路或者是接错负载），保护电路会工作。
Q1,R3,R4,R6组成过载保护电路，Q1是常见硅管，导通电压为0.7V，在空载时，可以算出Q1基极电压为：Vq1b=(R4+R6)/(R3+R4+R6)*5≈0.314V，接入负载时会在R6上产生压降，使得Q1基极电位增大，理想情况下，0.7V导通，Q1会动作，由此理论上可以算出接入多大负载电路会关断：Ib=(0.7-Vq1b)/R6=0.0386A,即理论上可以接入38.6mA的负载，超过38.6mA的负载后，由于负载增大，导致Q1的基极电位增大超过三极管理论开启电压0.7V，导致Q1导通，从而拉低Q2基极，导致Q2关断，切断后面的大负载，起到过流保护作用。
**注：**R3要注意其封装，根据需要的功耗选择合适的封装，避免小封装对应大功耗导致器件发热严重。
Q2根据负载要求留有一定的余量。
