Solidworks学习笔记（一）——装配体中的干涉检查

在使用Solidworks进行CAD设计时，往往需要对装配体进行运动学分析，对于一些复杂的装配体，可能需要使用Adoms等更加专业的软件来进行运动学仿真，来得到各个零件运动过程中的参数。但是对于一些简单的设计，使用Adoms就显得有些大材小用，而且会浪费很多的学习成本。值得高兴的是，在Solidworks中就自带干涉检查等操作，可以实现对于零部件的干涉检查。本篇博客是在Solidworks 2016环境下进行的操作，其他版本的操作也大同小异。
在本篇博客当中，Solidworks中的干涉检查分为三种方式，分别为：静态干涉检查、动态干涉检查、运动过程中干涉检查。

一、静态干涉检查——干涉检查

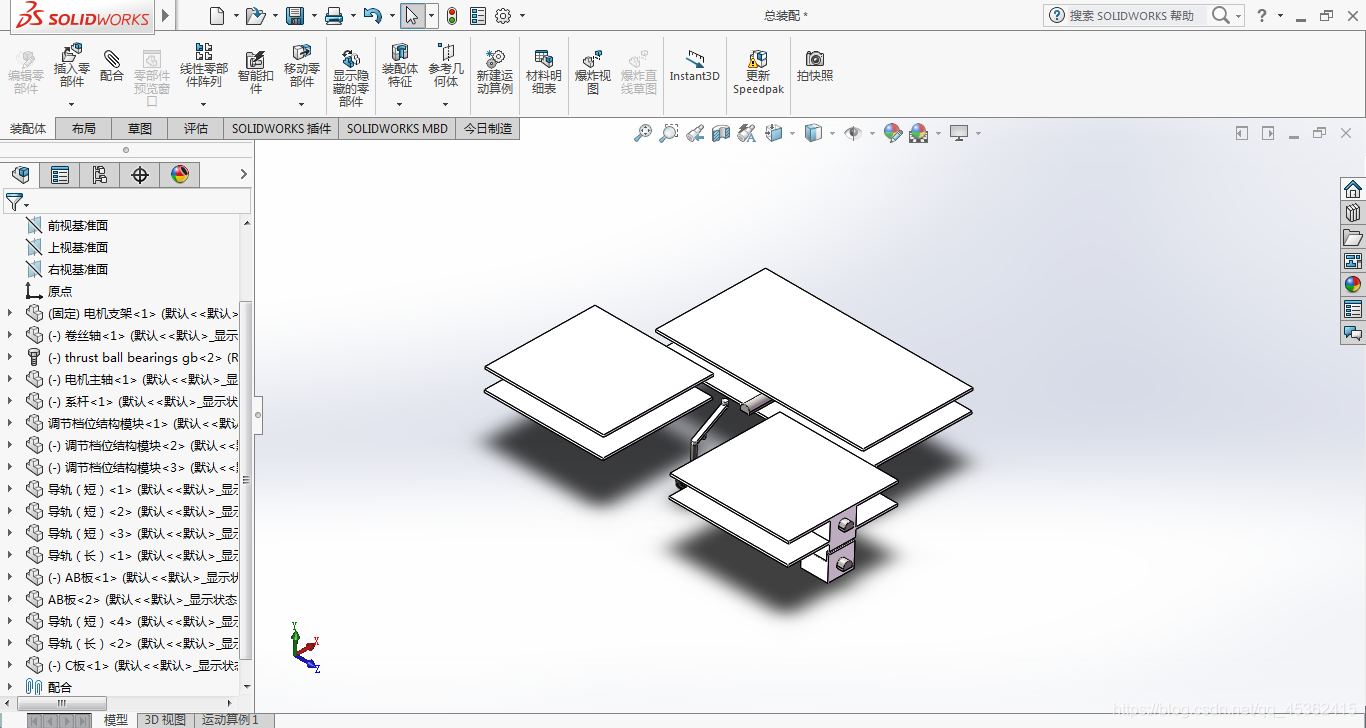

1. 首先打开一个装配图并将零件进行适当地装配，如图所示：

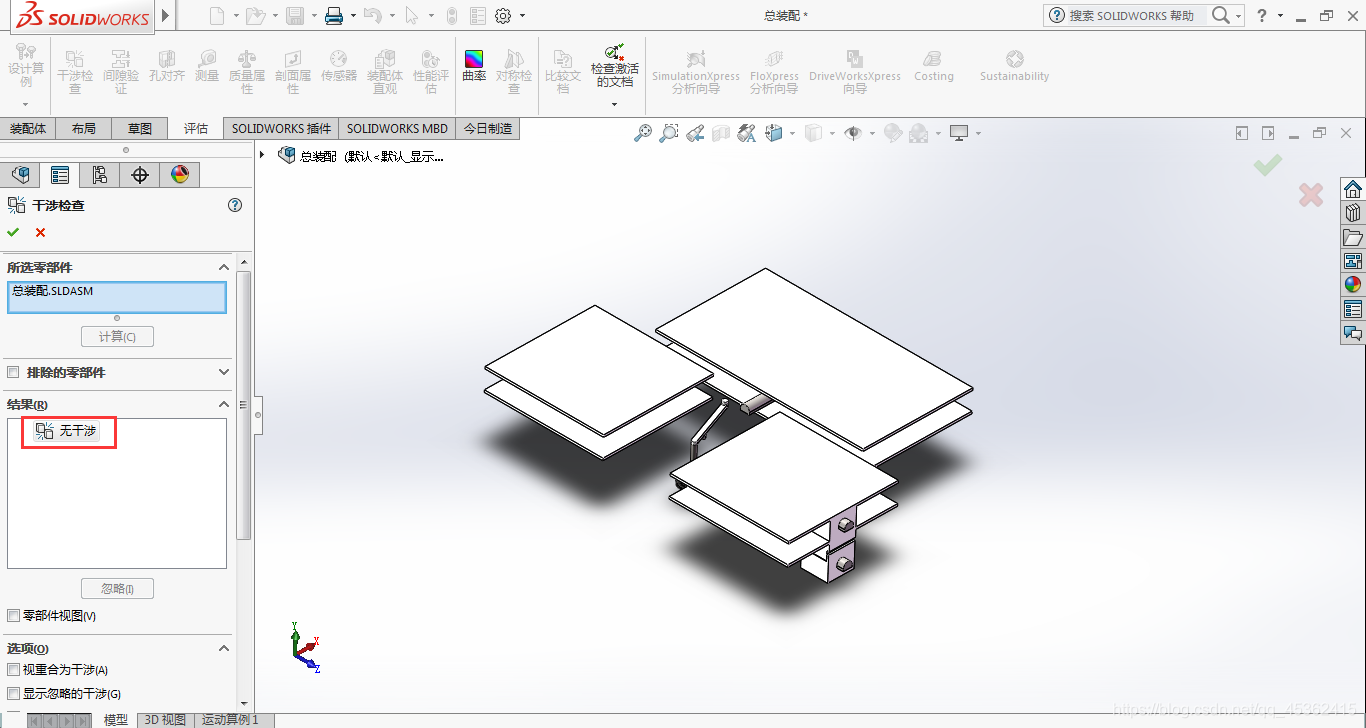

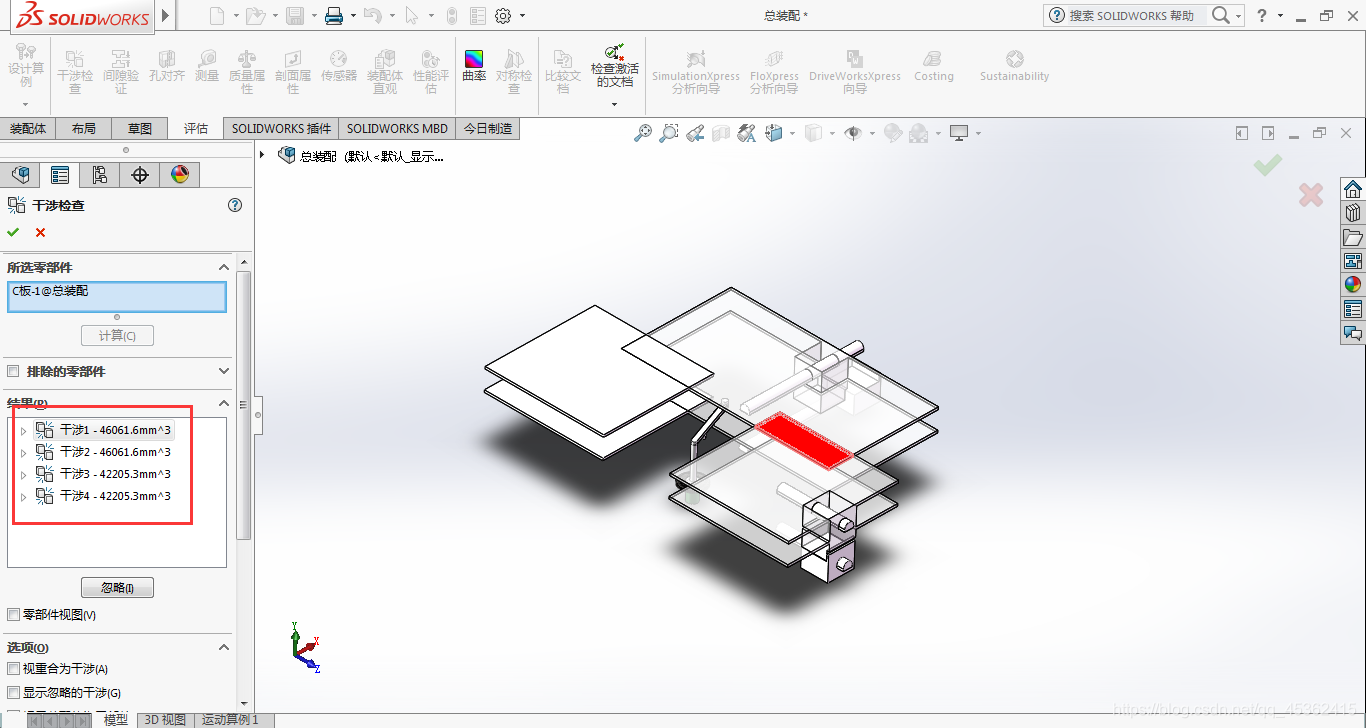

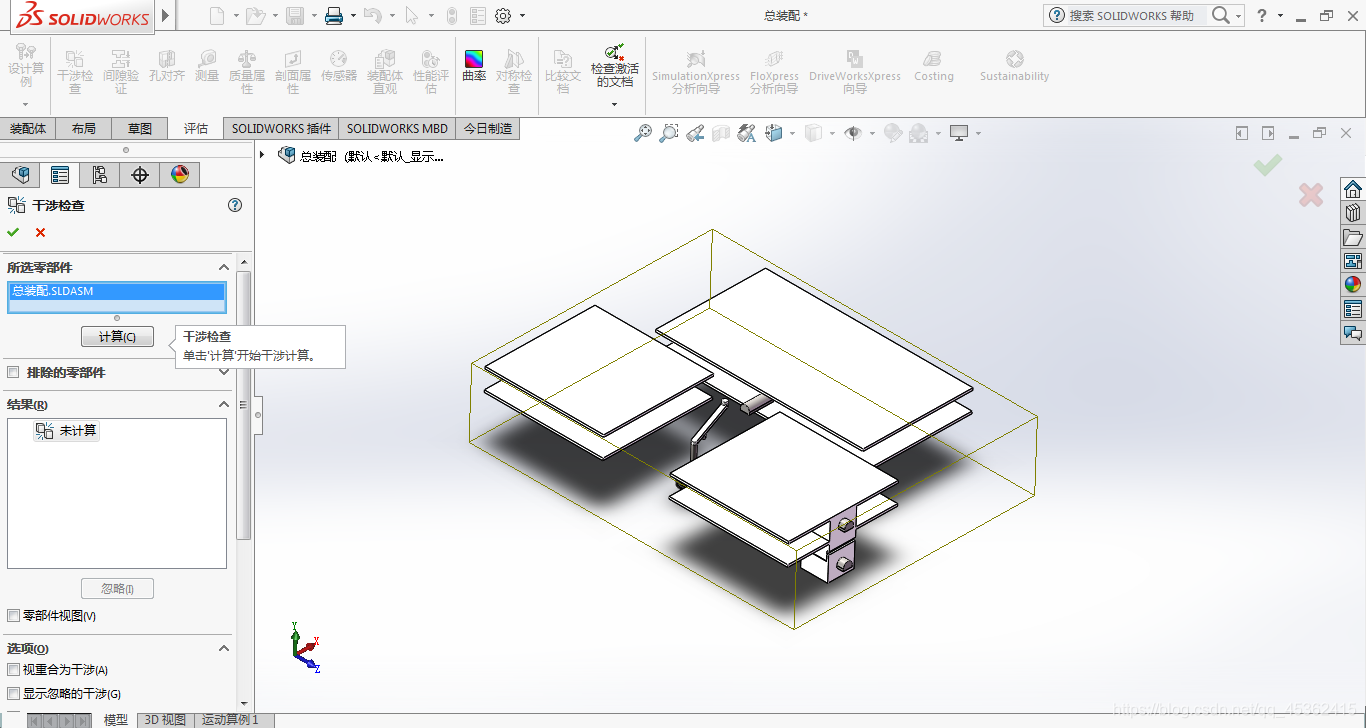

2. 在评估--干涉检查中选择干涉检查，并根据自己的需求，在提示下完成对装配体的干涉检查。




二、动态干涉检查——碰撞检查

1. 首先打开一个装配图并将零件进行适当地装配，如图所示

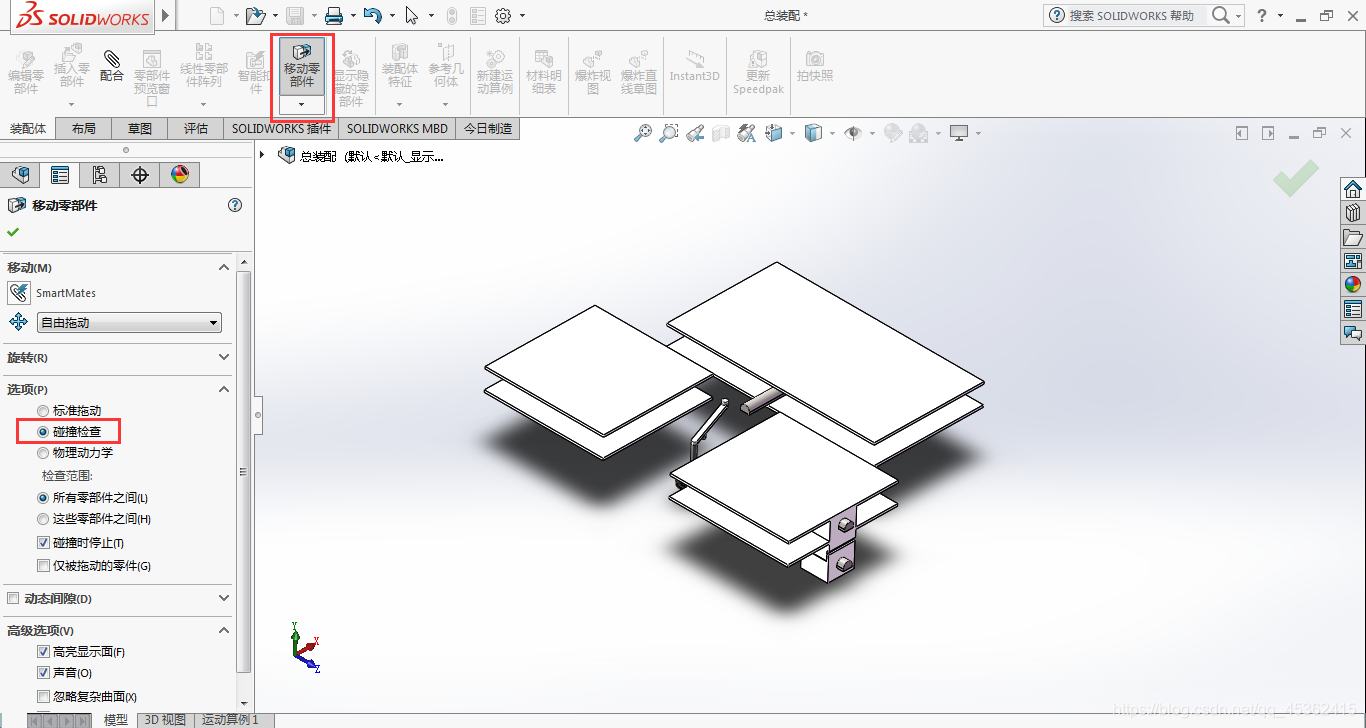

2. 在装配体--移动零部件中勾选选项：碰撞检查

3. 此时拖拽零部件，当发生物理碰撞时，软件会发出警告声音（要把高级选项中的声音一项勾选上），同时零件将无法被继续拖动（需要勾选选项中的碰撞时停止）。
   在这里面还有很多的选项可以根据自身的实际情况进行设置。

三、运动过程中干涉检查——运动算例

1. 首先打开一个装配图并将零件进行适当地装配，如图所示。

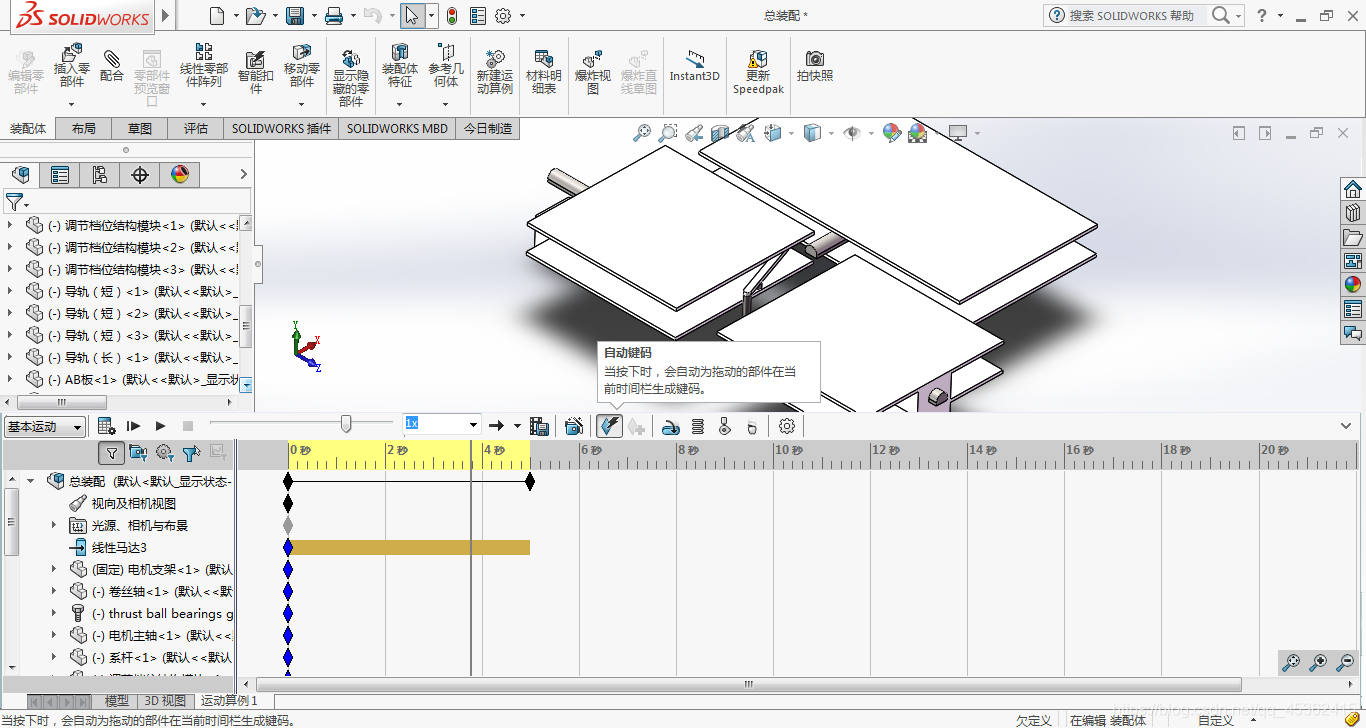

2. 为运动中的零部件添加运动算例
   添加运动算例时，可以选择添加马达，也可以选择用鼠标直接拖拽。

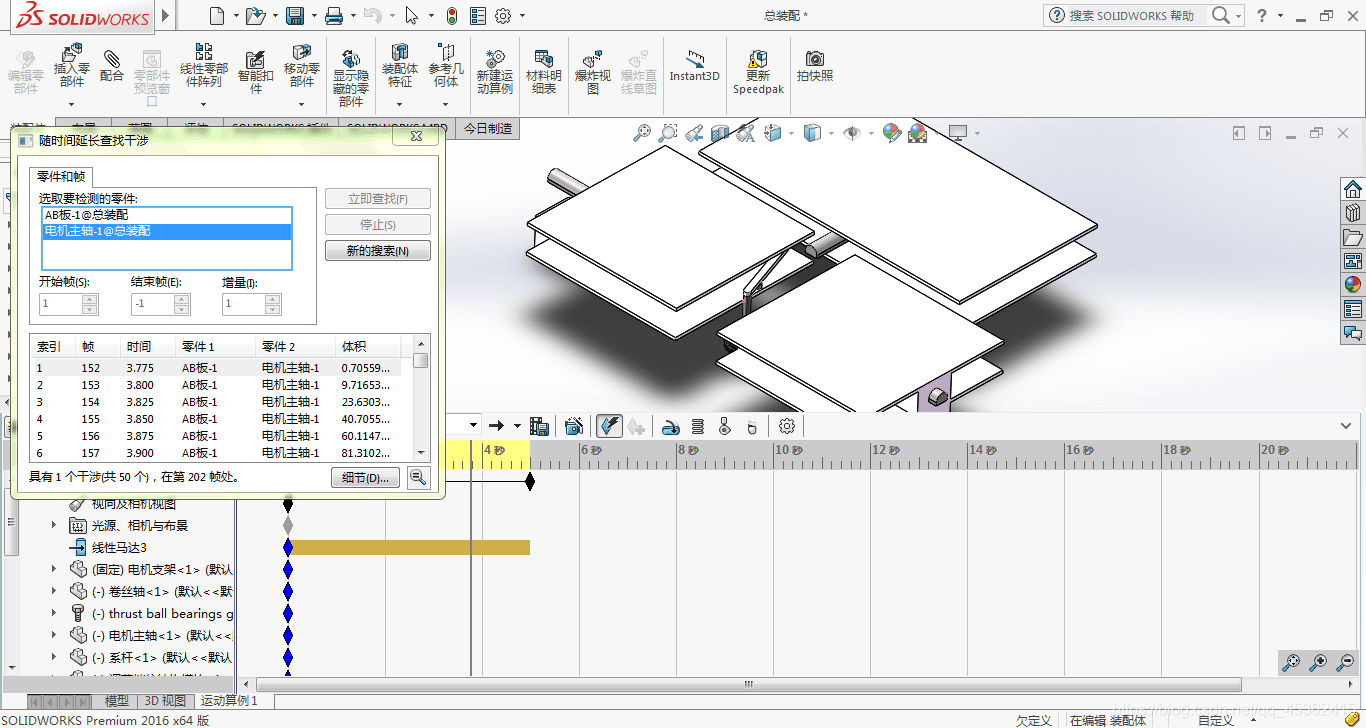

3. 右键单击装配体--左键选择干涉检查，过选择零件来进行干涉检查，会将发生干涉的地方显示出来。
