前言

文主要讲解三态门

三态门

其模型为

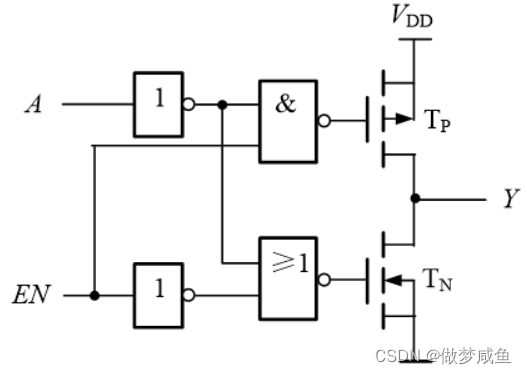

其实际电路为

其真值表为

B	A	C
0	0	Z
0	1	Z
1	0	0
1	1	1

注意：Z是高阻，不代表没有电压，而是电压不确定，受自身/旁边cell的影响

经典问题

为什么三态门一般只能做在芯片的IO上，不能做在芯片内部？
回想起上一篇CMOS晶体管的延时中反相器的模型

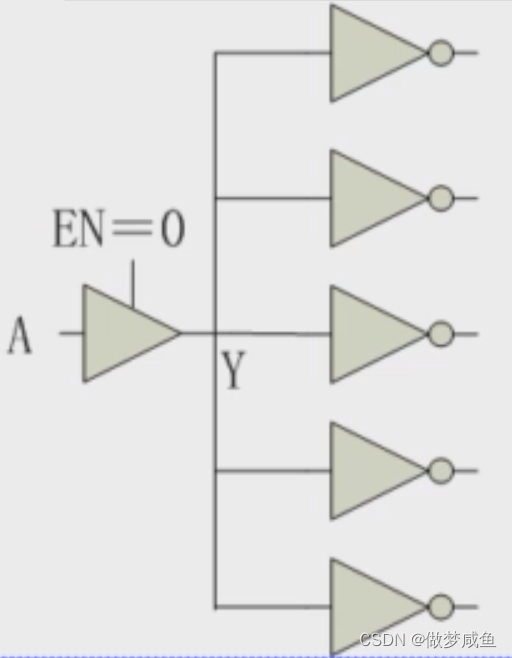

答：在三态门为高阻态的情况下，若输出端口受到附近cell的影响使得输出端口C的电压在0.5Vdd附近，会使得其后连接的反相器中的NMOS和PMOS均处于持续导通状态，静态功耗急剧增大，严重时会烧毁电路，如下图所示。而三态门处于IO上时，一般外部电路会有上下拉电阻(如IIC)，三态门的输出会被上拉到Vdd或者下拉到GND。
