GIS数据对不齐？三分钟教你学会“空间校正”和“地理配准”

好不容易在网上找到了炒鸡好看的图

想导入到GIS里面叠加分析

却发现和其他数据对不上

大概没有比这更糟糕的应用体验了吧

本篇教程

让你一次掌握两大配准工具

再也不用担心GIS数据对不齐啦

文 | 叫我三三就好

引言

暑假到了

本以为大家在家“躺尸”

或者游山玩水

可呆师妹却依然保持着在学校的热情

日复一日地给三三君抛来了各种GIS操作的问题

根本不用质疑好嘛

CAD都能有的操作

GIS这么强大的软件系统

可能没有吗?

话不多说

看完这篇教程

你就是GIS届的当红炸子鸡！

文末有本篇教程高清动图合集的获取方式哦~

1

GIS的对齐工具是什么？

在GIS中，做数据对齐的工具有两种

“空间校正”和“地理配准”

2

两个工具有什么区别？

ESRI这么牛的公司

当然不会做两个功能重复的工具啦~

下面是“ArcGIS 10 HELP”中对以上两个工具的定义

空间校正：提供用于对齐和整合数据的交互式方法。它通常用于已从其他源（例如 CAD 绘图）导入数据的场合。主要包括：将数据从一个坐标系中转换到另一个坐标系中、纠正几何变形、将沿着某一图层的边的要素与邻接图层的要素对齐，以及在图层之间复制属性。

地理配准：使用地图坐标为地图要素指定空间位置。一般通过扫描地图、采集航空摄影和卫星影像等获得数据，可通过该功能要将这些栅格数据集与其他空间数据结合使用。

概念看起来有些复杂？

不要慌

三三君两句话总结这两个工具的差异

• 空间校正通过捕捉一组对应点坐标来校正矢量图形的地理坐标
• 地理配准通过捕捉两幅图像的对应像元来校准栅格影像的同名像元

3

空间校正的使用教程

▲STEP 1

打开数据：打开影像地图和西安市某区域的路网（SHP格式）

已知：影像地图的坐标系为UTM_WGS_1984，矢量路网坐标系未知

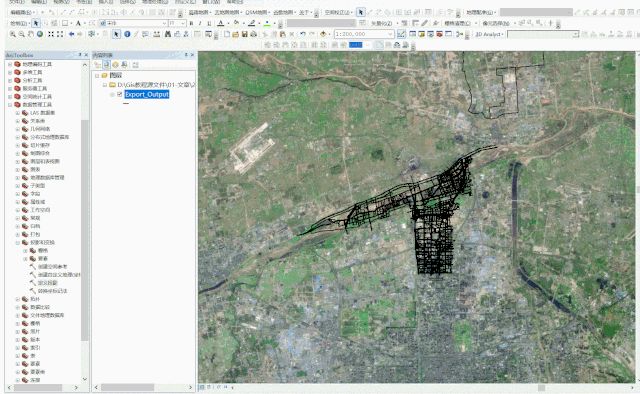

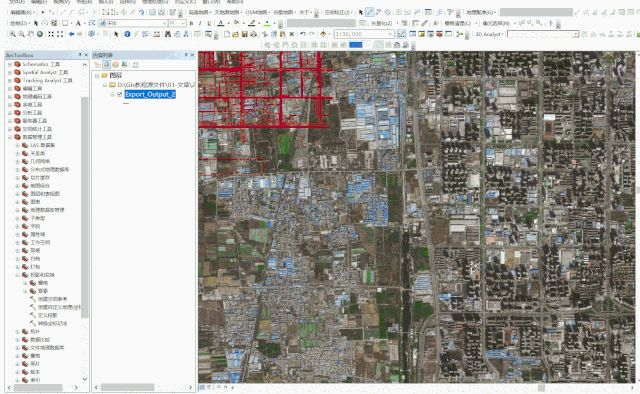

可以看到：矢量路网和影像图在位置上有明显的偏移，无法做到正确叠加

▲STEP 2

定义投影：“数据管理工具”→“投影和变换”→“定义投影”→“选择路网SHP文件”→“选择投影坐标系”

我们首先对未知坐标系的SHP格式路网进行坐标系定义，因为我们无法获知其原始坐标系，因此先把路网的坐标系定义为和影像图相同的坐标系UTM_WGS_1984

▲STEP 3

将路网SHP文件设置为可编辑格式：点击“编辑器”→“”开始编辑

▲STEP 4

打开“空间校正”工具，选择“设置校正数据”，选择路网SHP文件

如没有“空间校正”工具条，只需在界面上端右键，找到并点击“空间校正”即可调出该工具条

▲STEP 5

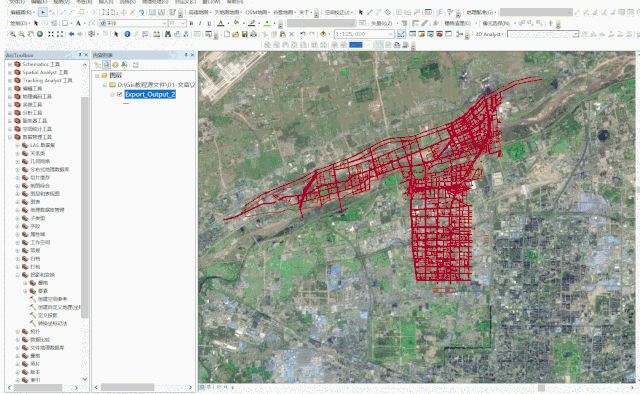

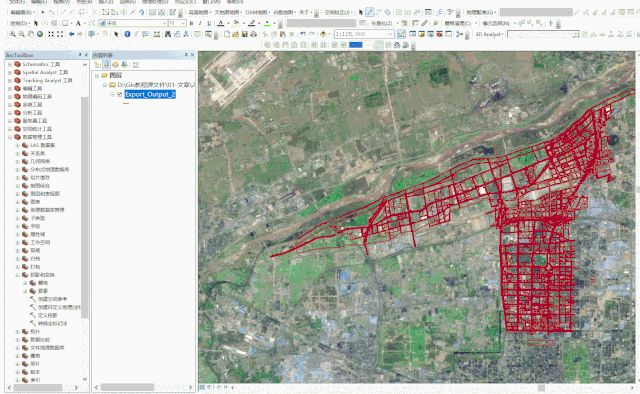

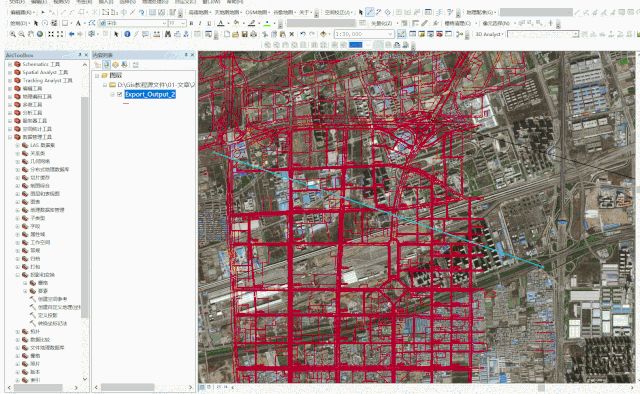

点击“空间校正”工具中的“新建位移链接工具”，通过滚轮缩放寻找定位，添加位移控制点。（至少添加三组，越多精度越高）

▲STEP 6

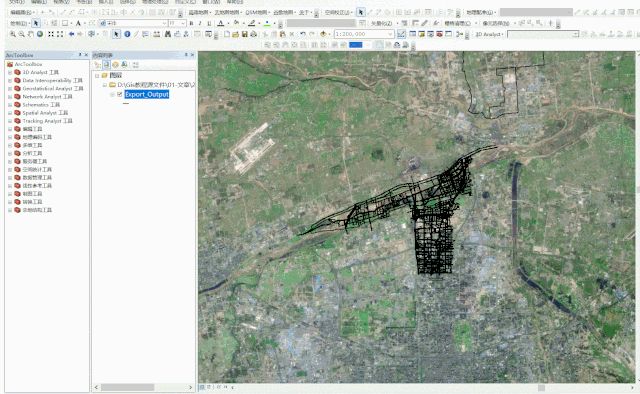

选择“空间校正”工具中的校正，开始校正，即可得到最终成果。

▲STEP 7

最后点击保存并停止编辑，即可完成空间校正操作。

4

地理配准的使用教程

★STEP 1

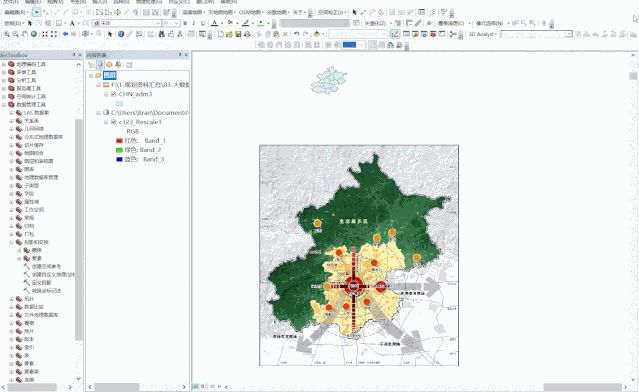

打开数据：打开北京市空间结构规划图（JPG格式）和行政边界数据（SHP格式）

已知：行政边界数据的坐标系为UTM_WGS_1984的投影坐标系；空间结构规划图为图片格式，无坐标系信息

可以看到：两个图大小、比例都不一致

★STEP 2

定义投影：“数据管理工具”→“投影和变换”→“定义投影”→“选择路网SHP文件”→“选择投影坐标系”

我们首先对未知坐标系的JPG图片进行坐标系定义，因为我们无法获知其原始坐标系，因此先把路网的坐标系定义为和SHP格式行政区划相同的坐标系UTM_WGS_1984

★STEP 3

打开“地理配准”工具，选择到JPG图片上

如没有“地理配准”工具条，只需在界面上端右键，找到并点击“地理配准”即可调出该工具条

★STEP 4

点击“添加控制点”，将JPG的控制点与SHP行政边界找齐，重复操作设置至少三个点

注：选点时尽量选比较分散，且比较有特色的点，这样定位结果会更精准

★STEP 5

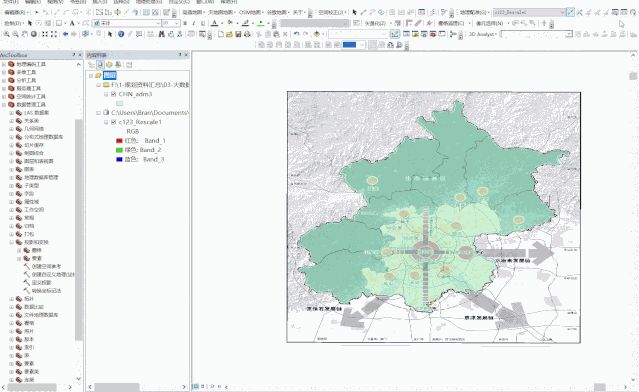

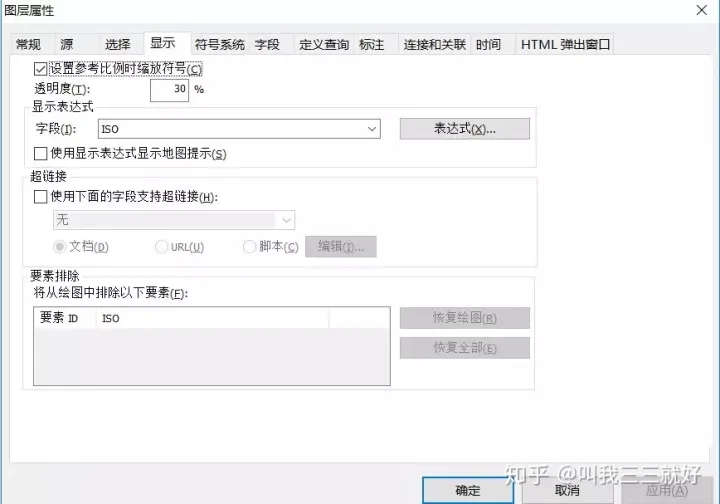

文件右键→属性→显示→透明度可以设置半透明

有同学肯定要问：为什么这个SHP格式是半透明的？

因为拼完两个点两个图片大部分就会重叠挡住，不好找点所以设置成半透明了

★STEP 6

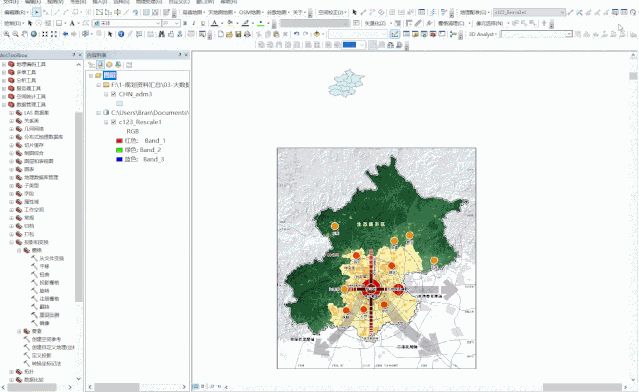

如下图，通过不断的添加位移点，我们就可以把行政边界和JPG图片整合。

★STEP 7

最后我们点击“地理配准”中的“更新地理配准”，就可以保存成果啦！
