CP2112硬件开发笔记

CP2112的用途

一个USB转SMbus的芯片，不需要固件开发，HID标准类

CP2112的介绍

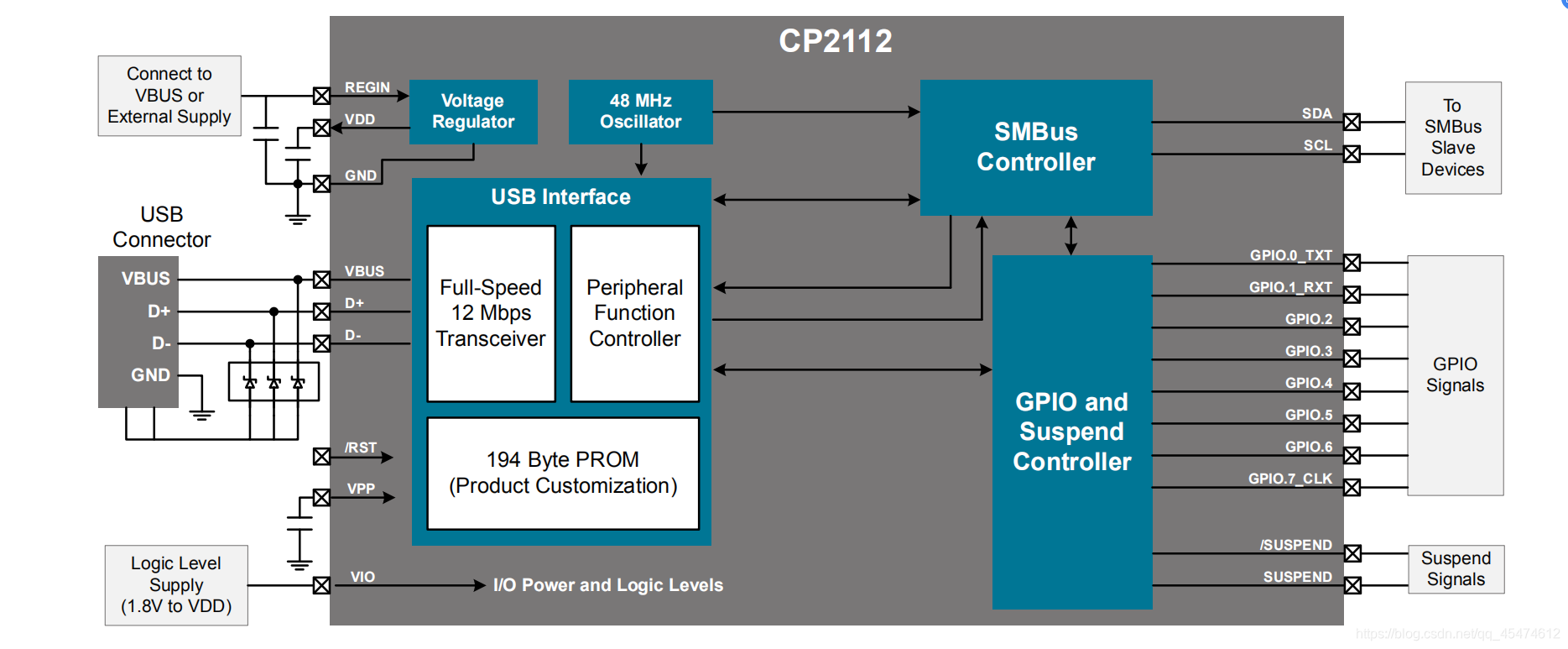

CP2112整体框架图

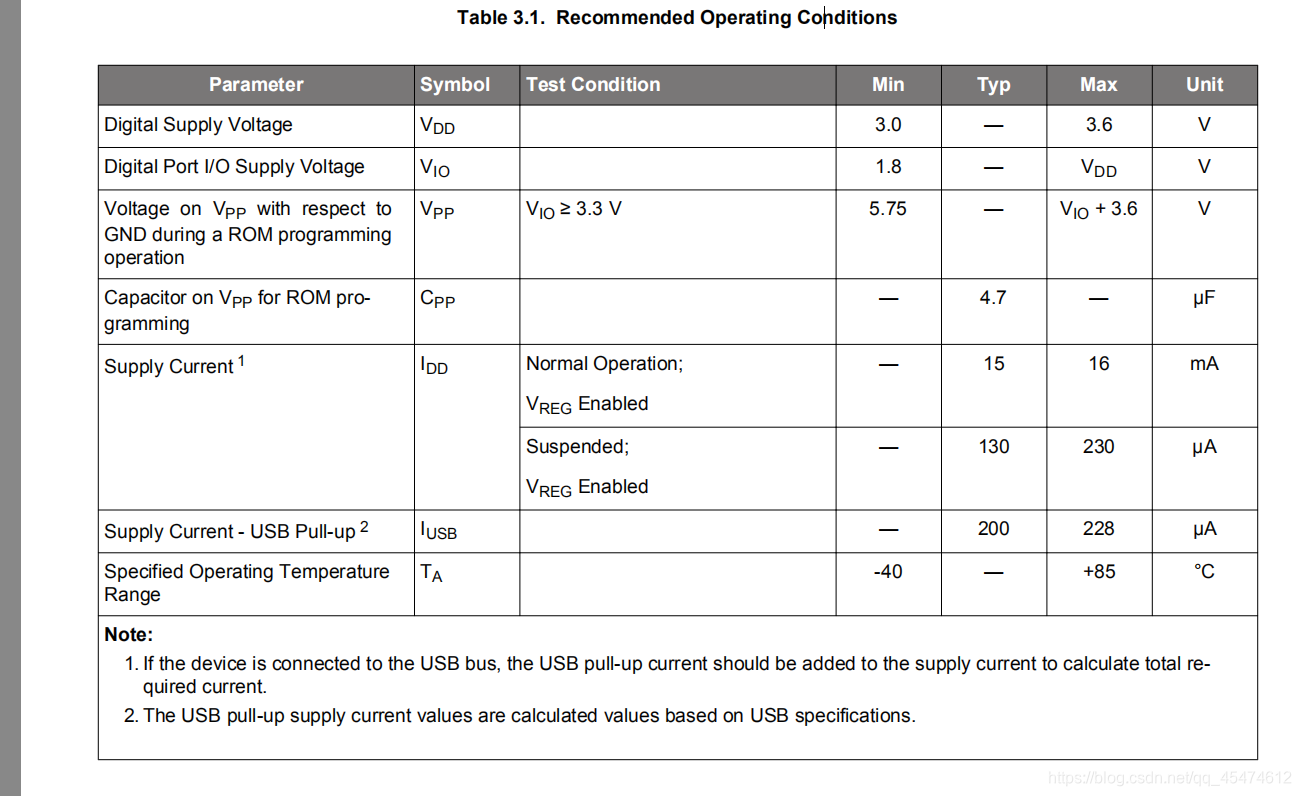

电压环境

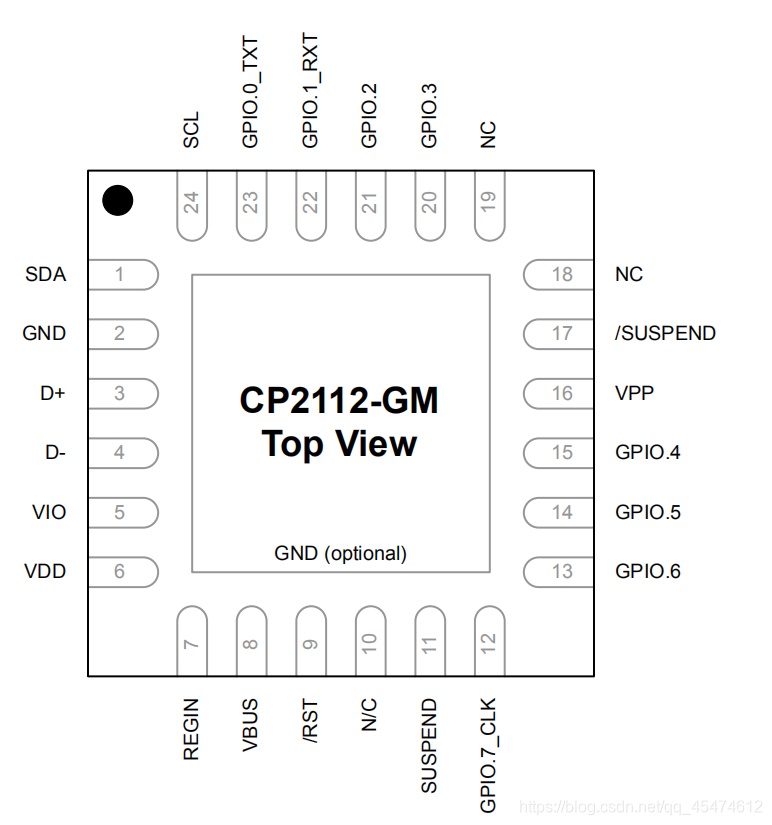

引脚定义

特殊引脚说明

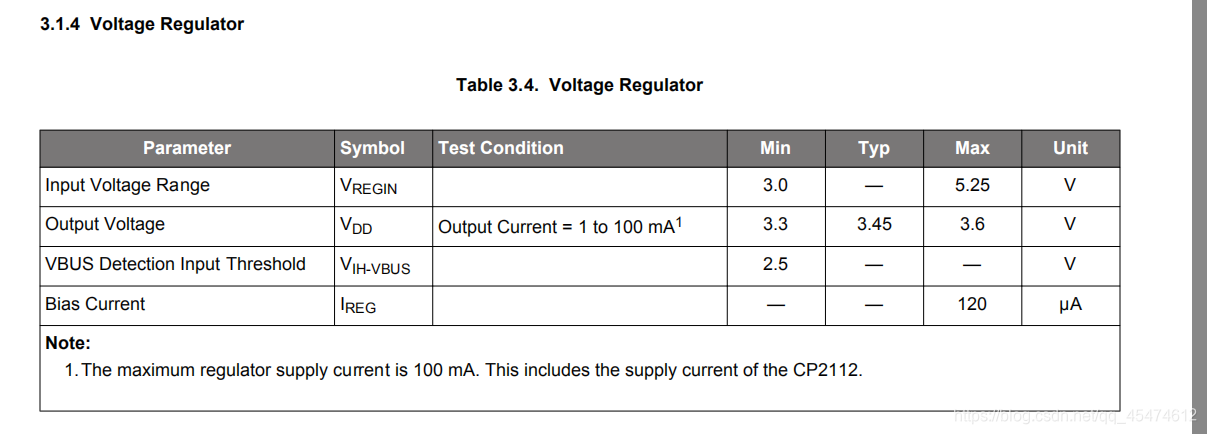

1. PIN6 为电压输入，如果PIN7输入5V电压，则PIN6为电压输出，输出为3.3V（带载能力只有100MA，电气特征下图）

2. PIN7位内部电压调节器的输入电压
3. PIN9 为复位引脚低电平复位
4. PIN11，是判断CP2112是否处于USB挂起状态，当CP2112处于USB挂起状态时，此引脚为逻辑高。
5. PIN17恰恰和PIN11相反。

SMbus 的操作说明

SMbus 支持3.3V~5V所有的设备

1. CP2112，支持读，写和寻址读
2. SMbus的时钟速度、设备地址、自动读写、读写超时时间、SCL低超时和重试时间可以通过USB配置
3. SMbus的时钟速度范围10K~400K
4. CP2112的从地址为7位，在确认地址时，CP2112不会现有读写请求，如果设置了最小有效位，CP2112将会忽视他
5. 如果自动读取发送设置为0x01，则CP 2112将自动返回读取结果。如果设置为0x00，设备将等待“数据读响应”请求来响应数据。
6. 读写延迟可以在0MS~1000MS

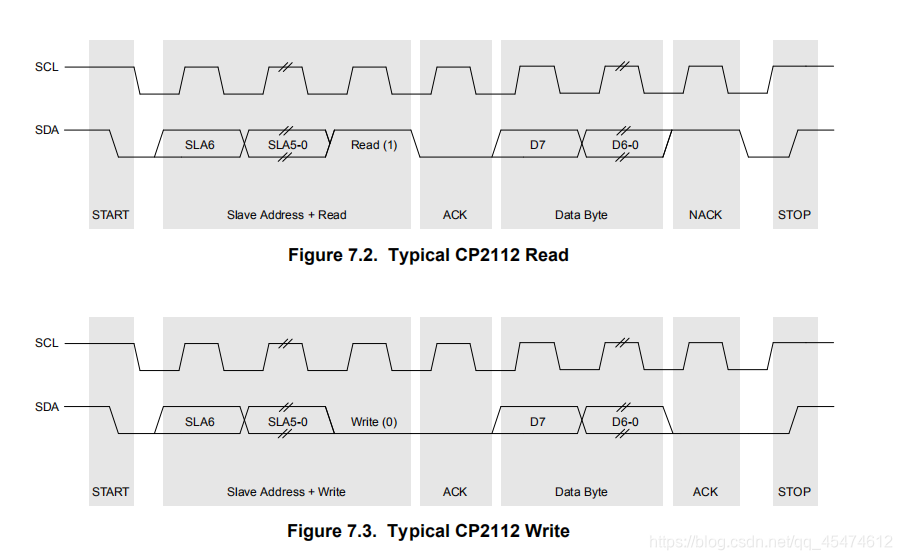

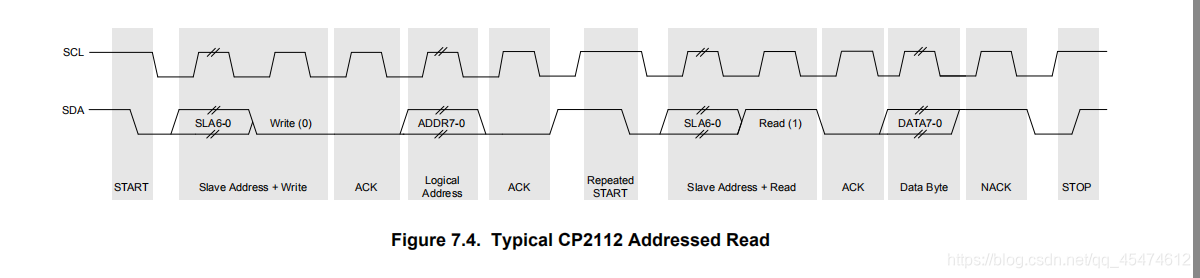

时序图

（具体说明请到手册里观看）

GPIO

有8个GPIO，每个都可以配置输入输出，以及开漏或者推挽，USB的传输会影响GPIO的操作

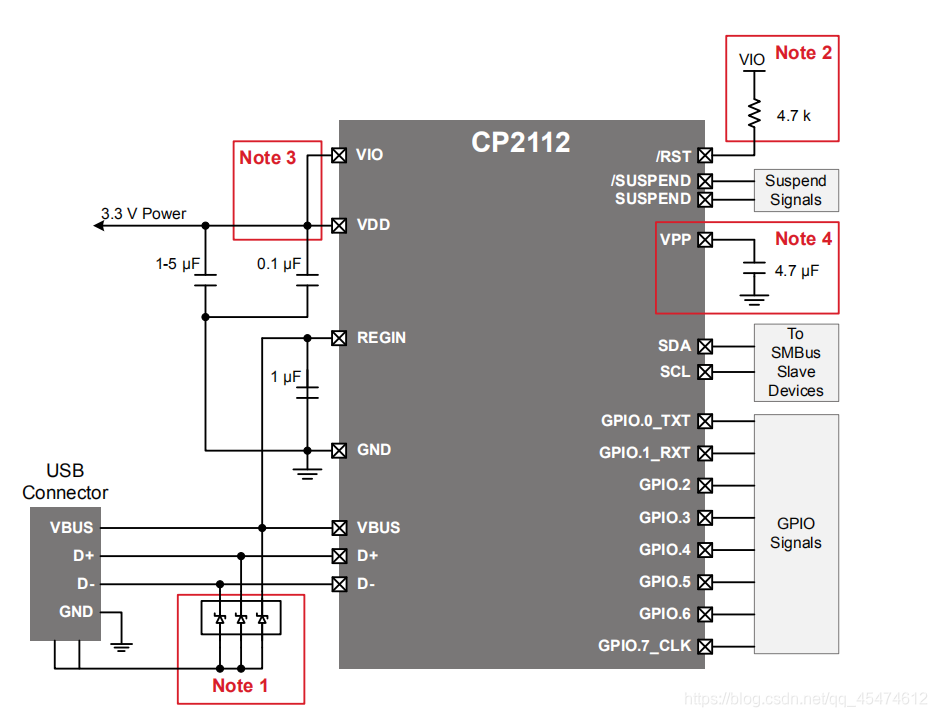

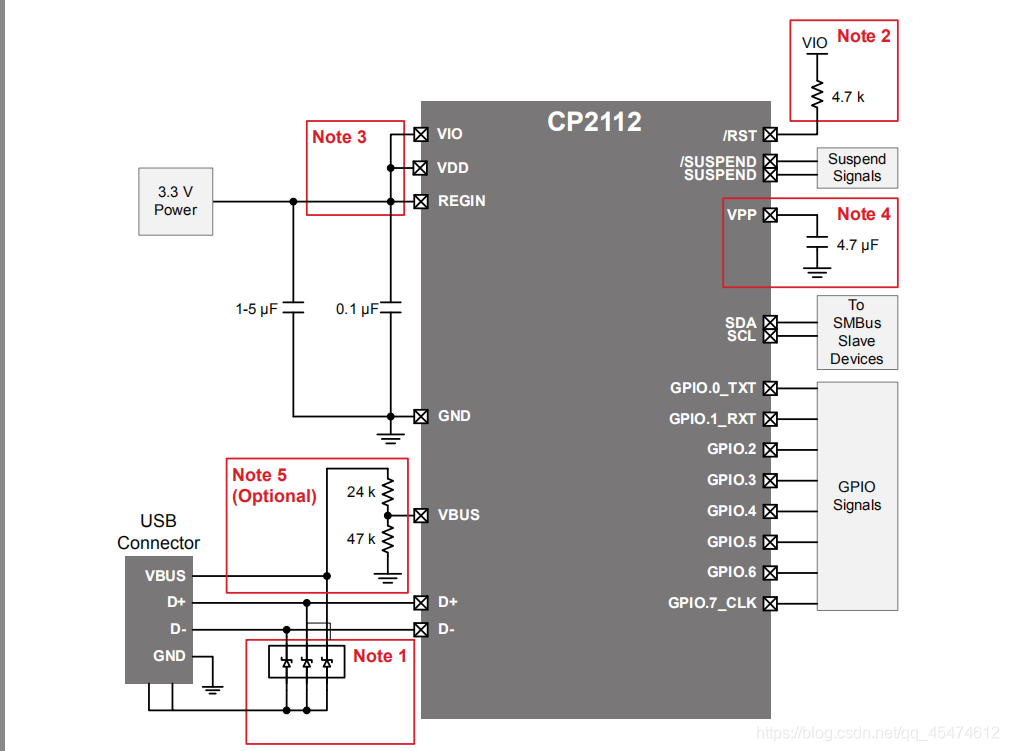

两种电路

VDD做输出

VDD做输入
