介绍几个LDO低压差线性稳压器（AMS1117、AP2112、BL1117）

最近翻了翻开源平台上面的一些设计，收集了一些LDO的电路设计，这边分享记录一下。

AMS1117

这一款挺经典的，我看好多人都有用。

它有很多版本，可以固定输出指定电压也可以根据外围电路调整输出电压，我们常用的是输出指定电压版本的。

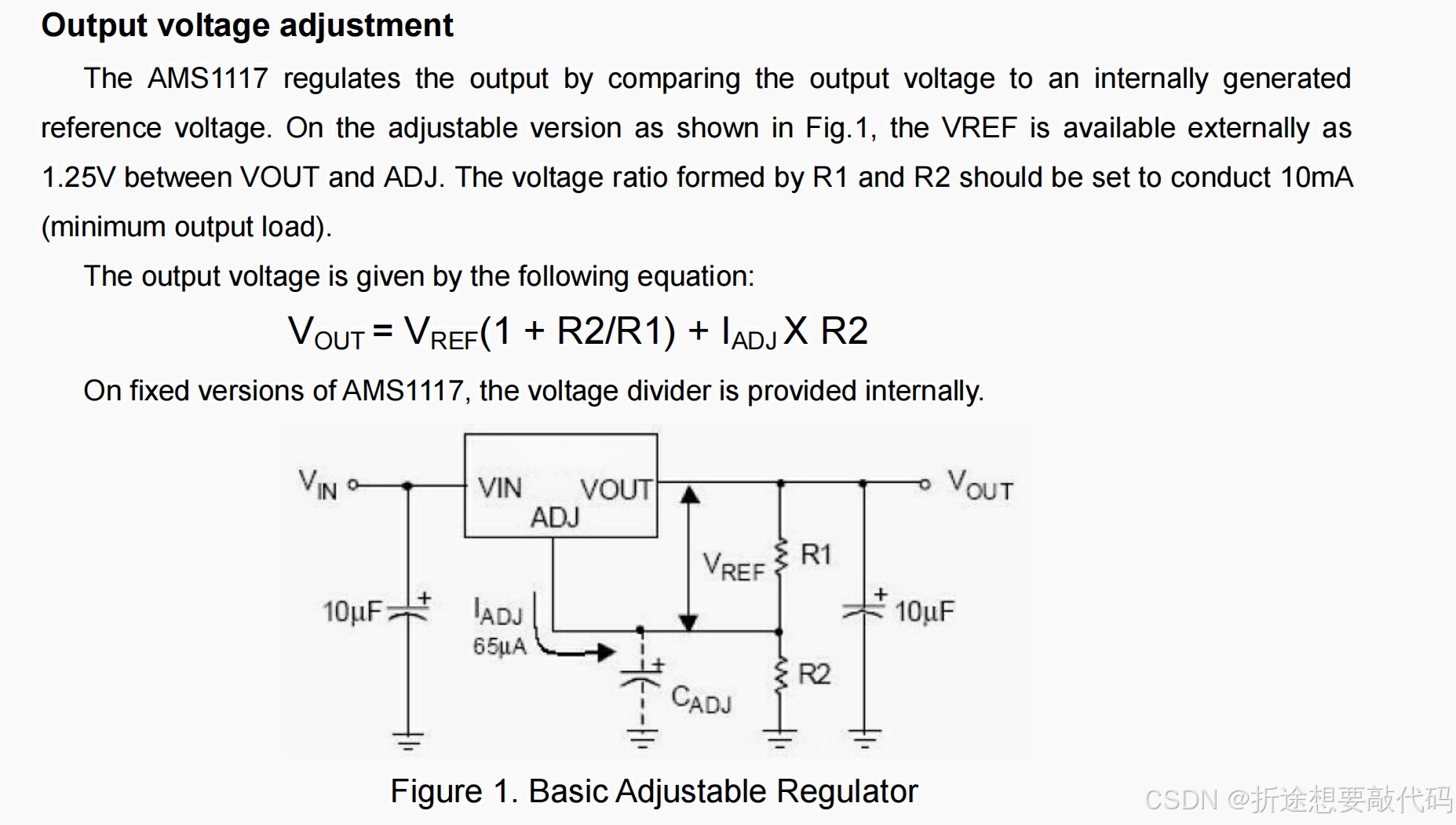

如果是可调版本，那么我们需要参照下面的说明来调整外围电路。

但我们用固定版本的话就不用想那么多了，直接在输入输出端加个电容过滤一下就行。

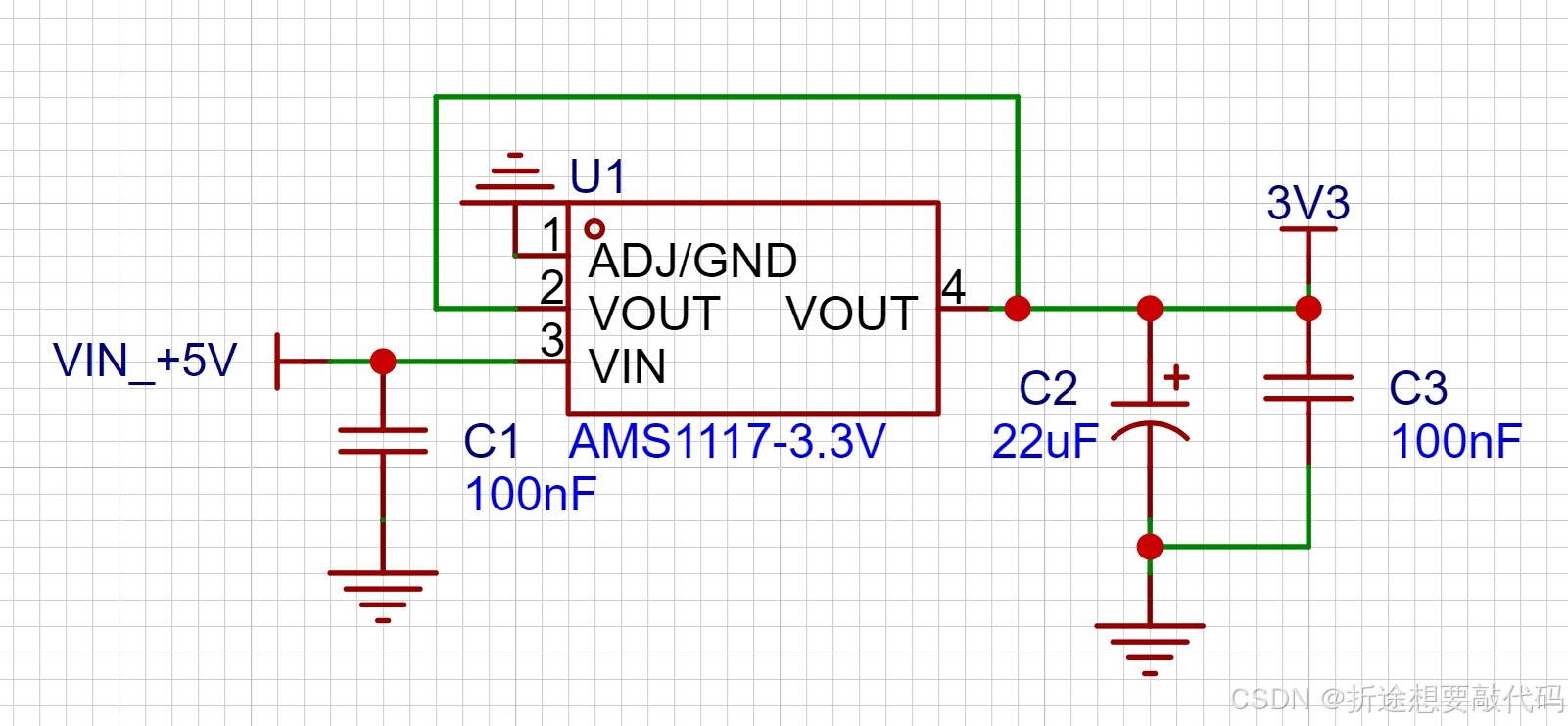

可以参考下面的电路。通常用在我们给单片机供3V3的电压，输入给个5V，一般用USB供电供的就是5V，所以下面这个还是挺常用的。

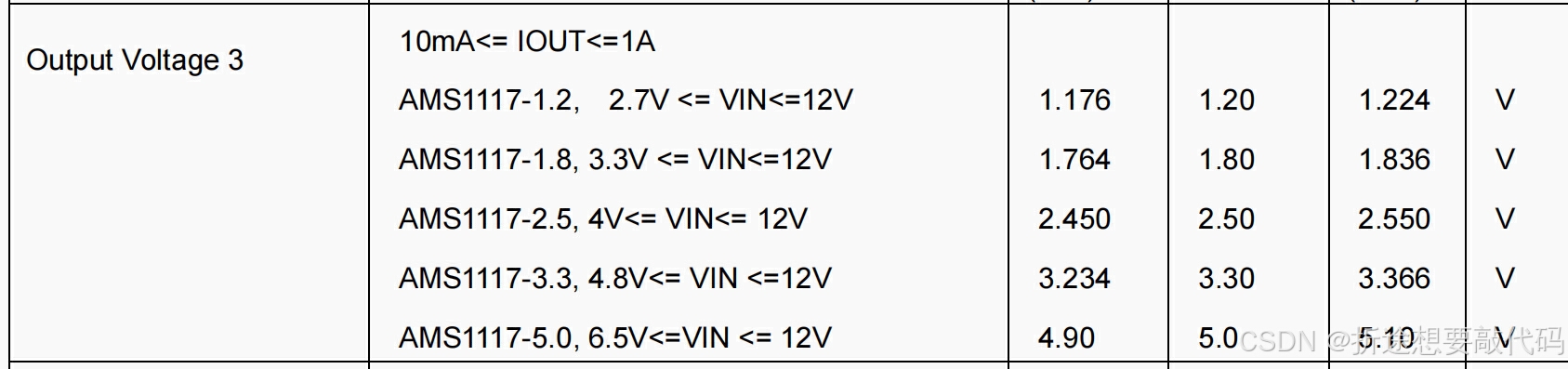

不同的输出电压版本使用起来也是不一样的，首先是输入电压一定是要比输出电压大的，并且也不能大太多，具体电压的范围查看下面这个表格。

以我们3V3版本为例，输入电压的范围 要在4V8和12V之间。

在可调版本中，输入电压最高可以达到20V，但是在固定版本中最高就只能是12V，这边注意一下。

AP2112

AP2112同样拥有多种输出不同固定电压值的版本，其中电压最大的版本就是3V3。

和AMS1117相比，多了个引脚，可以用来控制AP2112是否工作。

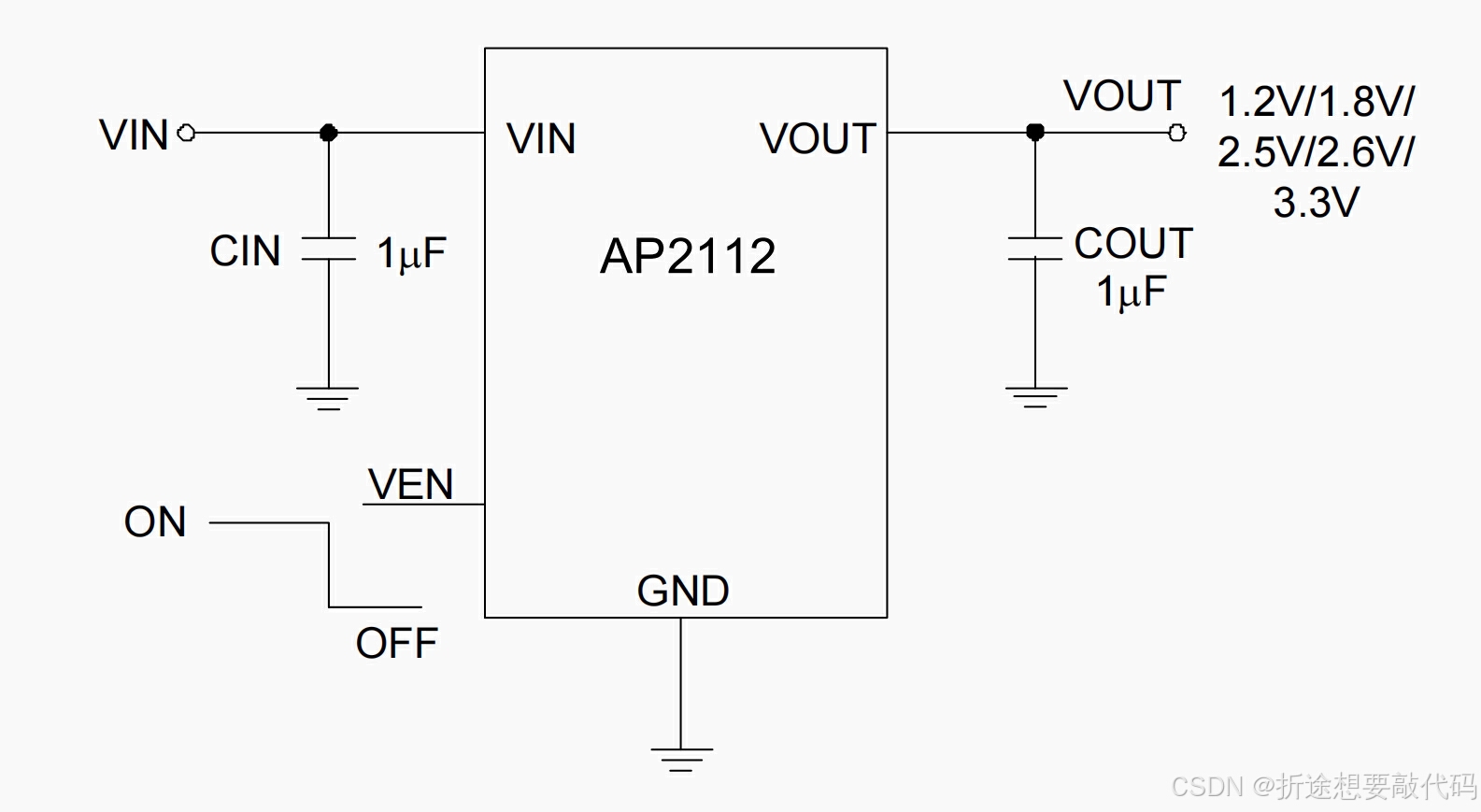

手册给出的典型应用电路图非常简单。

就是给电压的输入输出端各加个1uf的电容。

其中VEN这个引脚是来控制AP2112是否工作的，高电平是ON，低电平是OFF。

让它常工作的话可以加个上拉电阻，要另外控制的话就给它这个使能引脚接到单片机上。

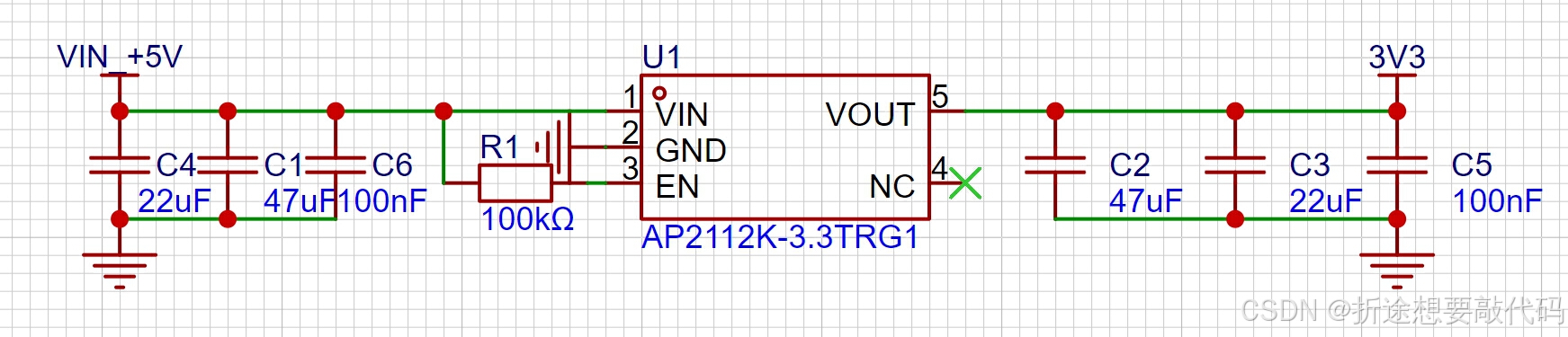

上面这个外围电路加了好多电容，但是官方手册上很简单，就是俩电容。

原因我也不知道，因为我是从开源平台上抄来的，加这么多电容可能是适配电路板上其他的元器件，这个外围电路的设计具体还是要按照自己电路板的情况来定，不过多加几个电容也无伤大雅。

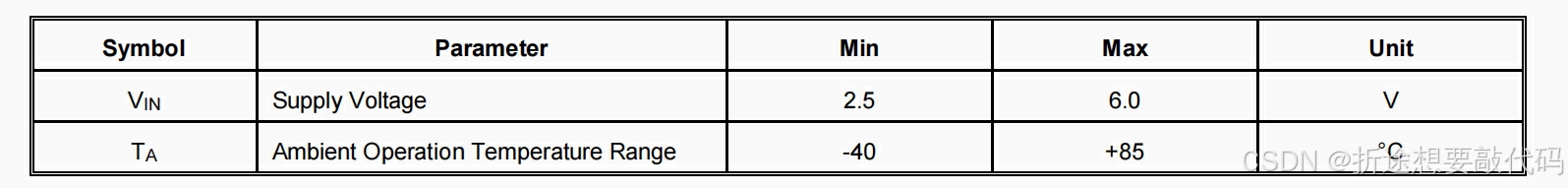

AP2112的输入电压要求会比AMS1117高一点，最高电压不能超过6V。

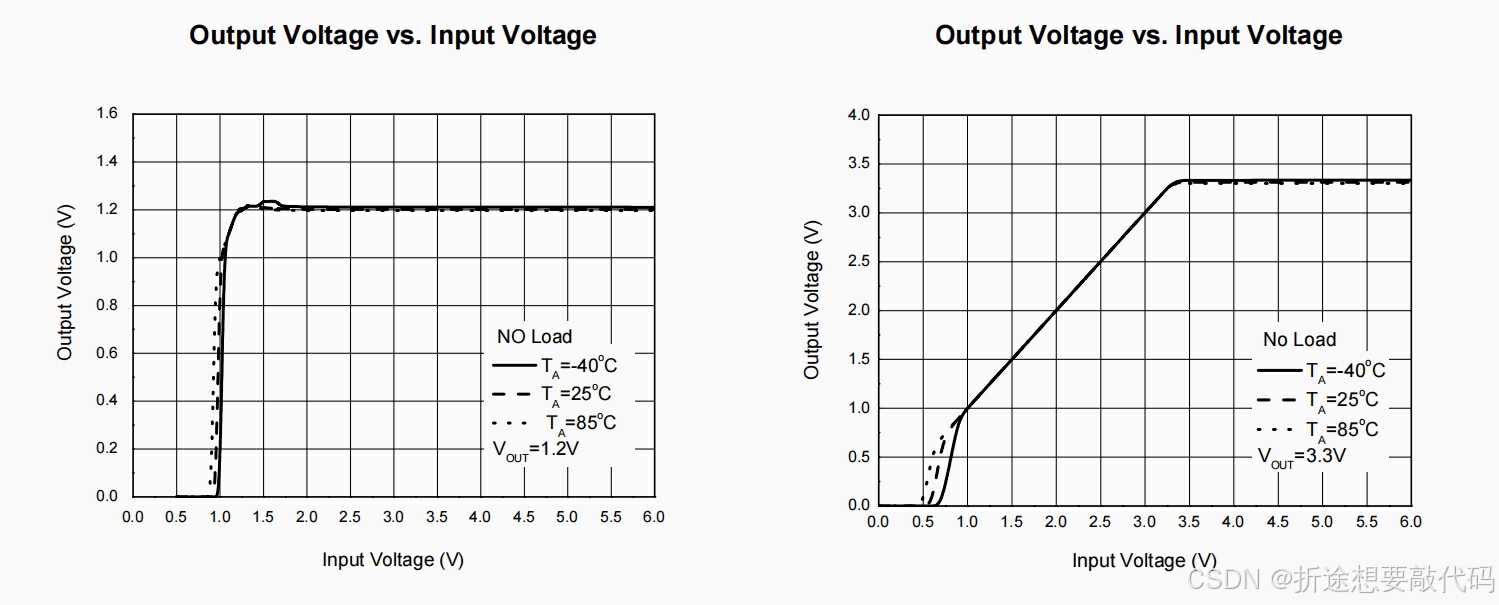

通过下面的输入输出电压对比图也能大概看出来。

如果是3V3版本的话，输入的电压最小得是4V3。

BL1117

BL1117有多种固定电压版本也有可调版本，输出电压的范围在1.25V至12V之间。

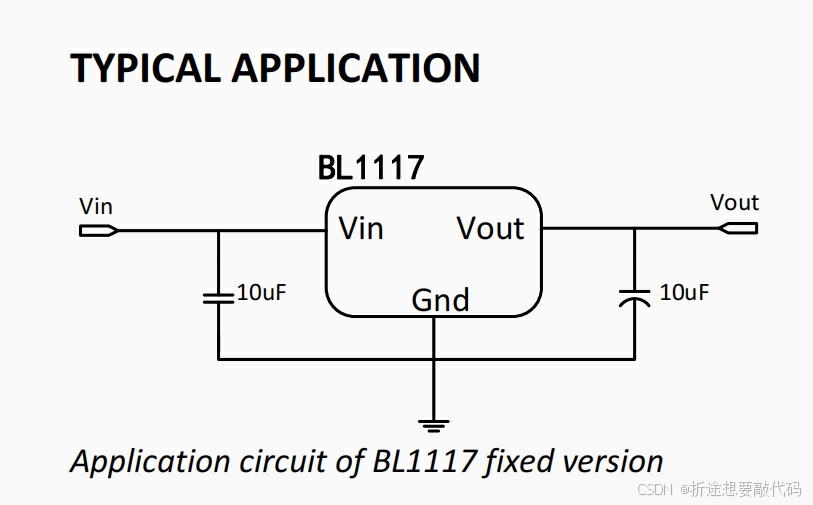

如果是固定电压版本，那么外围电路很简单，官方手册上就加俩电容，其中输出端的电容是极性电容。

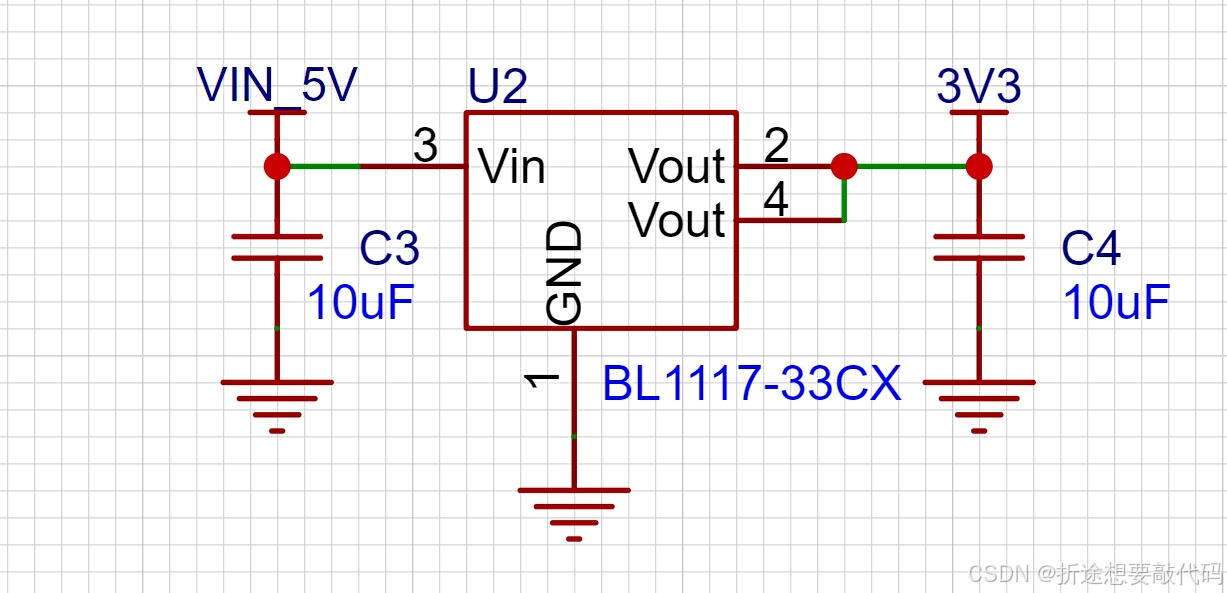

但其实无所谓，我看人家用非极性电容也行，这个就用自己手上有的就行。

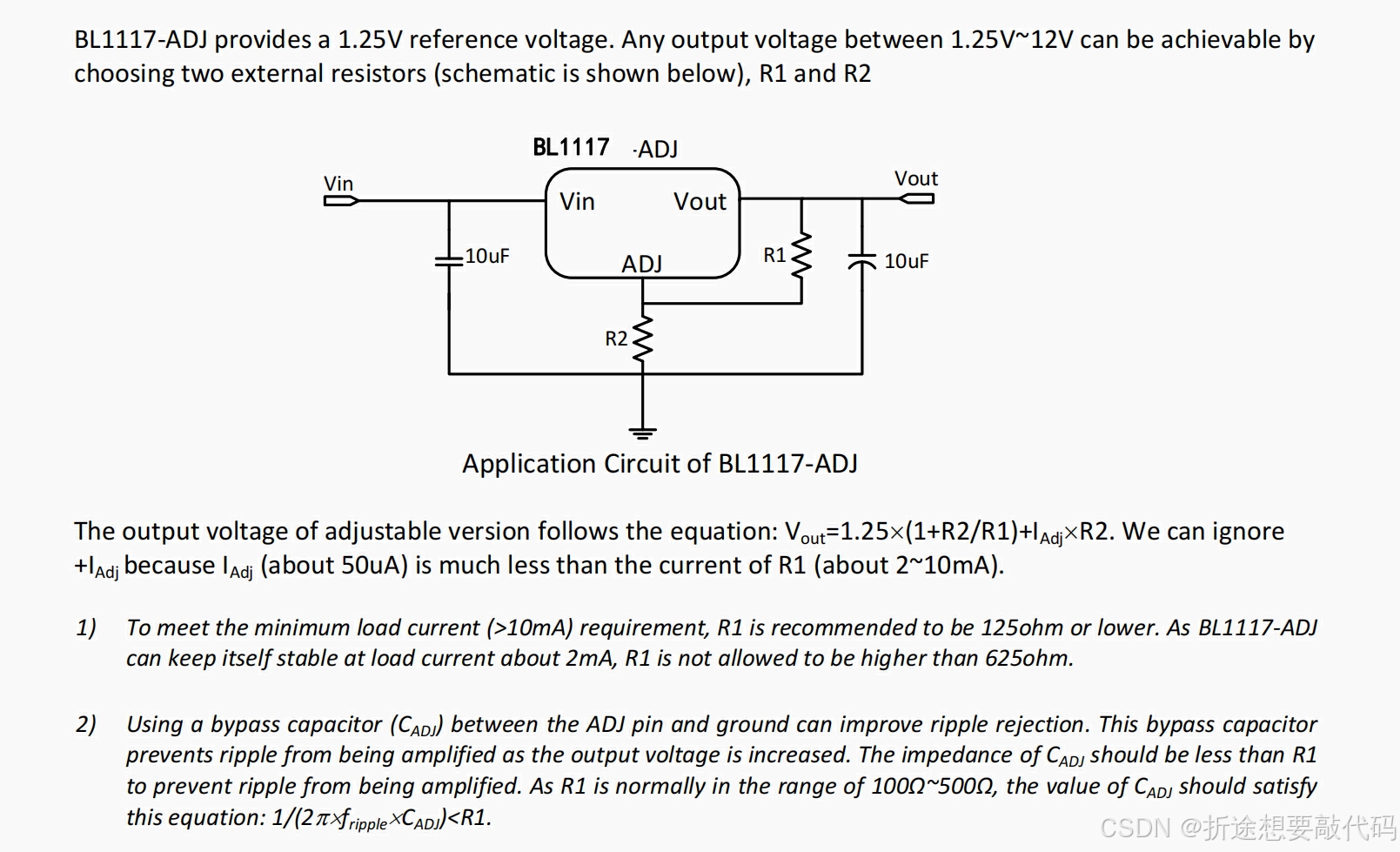

如果是需要自己调整输出电压版本的话，可以参考下面。
