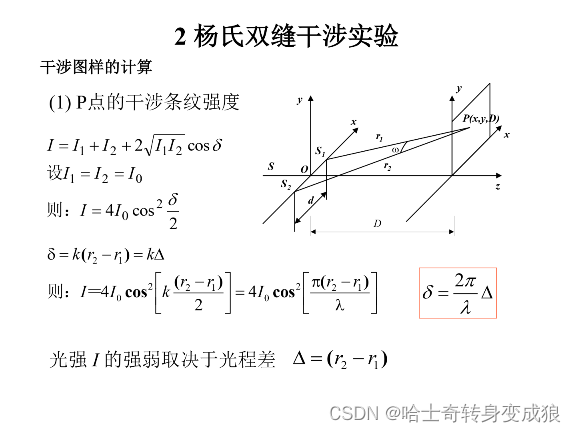

1、杨氏双缝干涉实验

干涉条件：

频率相同
振动方向相同
相位差/光程差相同

参数说明：

两个缝的间距： $d$
屏幕和缝的间距： $D$
波长： $\lambda$
屏幕上的点到中心点的距离是 $x$

$I_1 + I_2 + 2I_1 I_2 \cos \delta$

$I_1 = I_2 = I_0$

$4I_0\cos ^2 \delta$

$\delta = \frac{2\pi}{\lambda} \Delta = k \Delta = k (r_2 - r_1)$

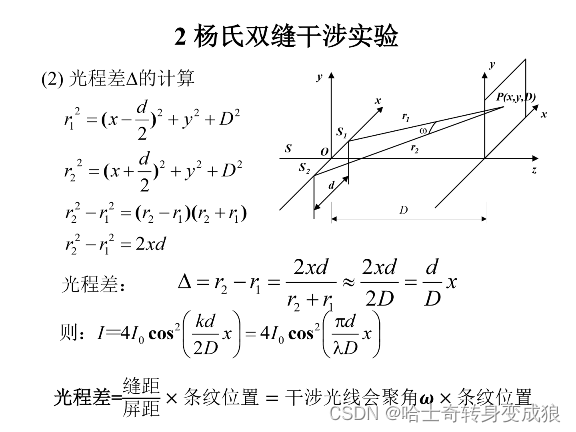

光程差： $\Delta = \frac{d}{D}x$

光强变化：
$I_0 \cos ^2 (\frac{kd}{2D}x) = 4 I_0 \cos ^2 (\frac{\pi d}{\lambda D}x)$

在这里插入图片描述

2、matlab实现杨氏双缝干涉实验

基本的参数设置：

d = 2e-4;
D = 1;
lambda = 500e-9;
I0 = 1;

根据理论计算，条纹间距：
$\Delta x = \frac{D}{d} \lambda = 2.5mm$

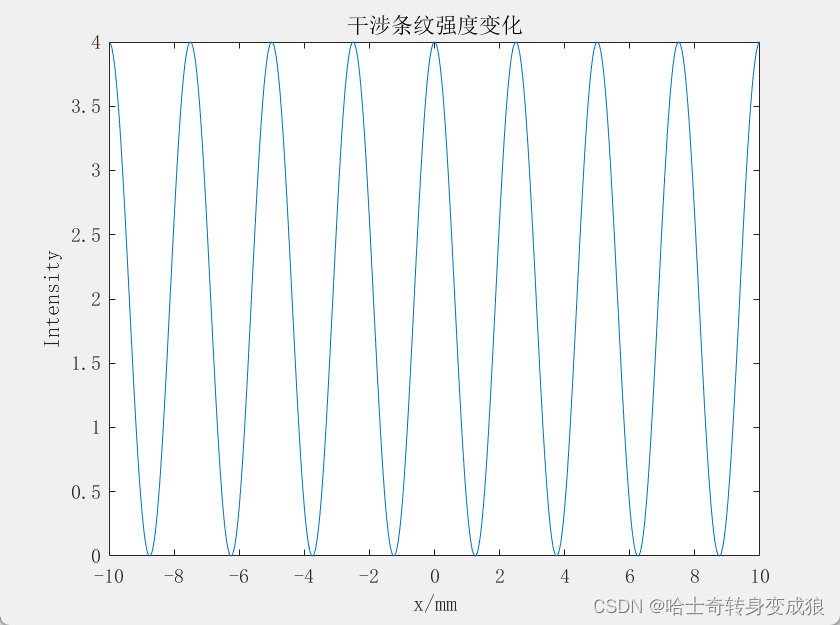

干涉条纹的强度变化：

%% 干涉强度变化

x = -10:0.01:10;

Intensity1 = 4*I0*cos(pi*d*x*1e-3/(lambda*D)).*cos(pi*d*x*1e-3/(lambda*D));

figure;
plot(x, Intensity1);
xlabel('x/mm');
ylabel('Intensity');
title('干涉条纹强度变化');

在这里插入图片描述

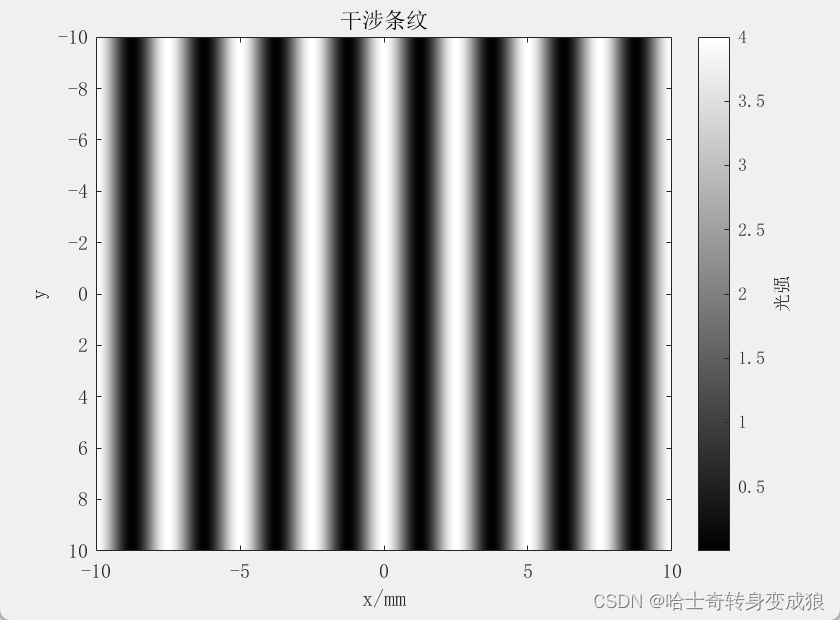

干涉条纹绘制：

%% 干涉条纹二维

x = -10:0.01:10;
y = -10:0.01:10;
[X,~] = meshgrid(x,y);

Intensity3 = 4*I0*cos(pi*d*X*1e-3/(lambda*D)).*cos(pi*d*X*1e-3/(lambda*D));

figure;
imagesc(x,y,Intensity3);
colormap('gray');
xlabel('x/mm');
ylabel('y');
title('干涉条纹');

colorbar;
ylabel(colorbar,'光强');
