0欧电阻有啥用？小白看完也能搞懂！

在大多数电子工程师的印象中，电阻都是阻碍电流的，但是0欧的电阻是不是就不能阻碍电流了？跟我们常用的导线有啥区别？为什么不用导线直接把俩焊点焊起来？

我想大多数人接触0欧姆电阻都有这种疑惑，事实上，用0欧姆电阻和直接用导线还是有很大区别的，搬好小板凳，5分钟把你讲懂！

（1）方便调试和兼容性

电子工程师在画PCB板的时候，就需要尽可能全局考虑兼容性，为啥呢？一旦PCB板子打回来之后，板子就被印刷覆铜处理后固定了，如果你不去考虑兼容性问题，对我们电路板调试起来带来很多不必要的问题。

比如说，一个IC的引脚，可以有两种功能，一种是驱动LED灯，另一种是可以驱动MOS管，可惜的是两种功能并不可以同时使用，但是现在有个办法可以实现其中之一的任意功能，那就是在去往两条电路的公共电路上，我加一个0欧姆电阻，这样我想驱动哪个电路可以把这个电阻去掉就能实现，是不是很容易就解决问题啦？

（2）预留位置

假如你在设计电路，但是这个地方你暂时还不知道用多大的电阻，那么你可以先预定一个位置，放个0欧姆电阻，等后期调试的时候，再给它加上合适的电阻，看看参数是否符合你的预期就OK。

（3）当做跳线

焊接方便，省的加上跳针以后会有高频干扰问题。

（4）布线方便

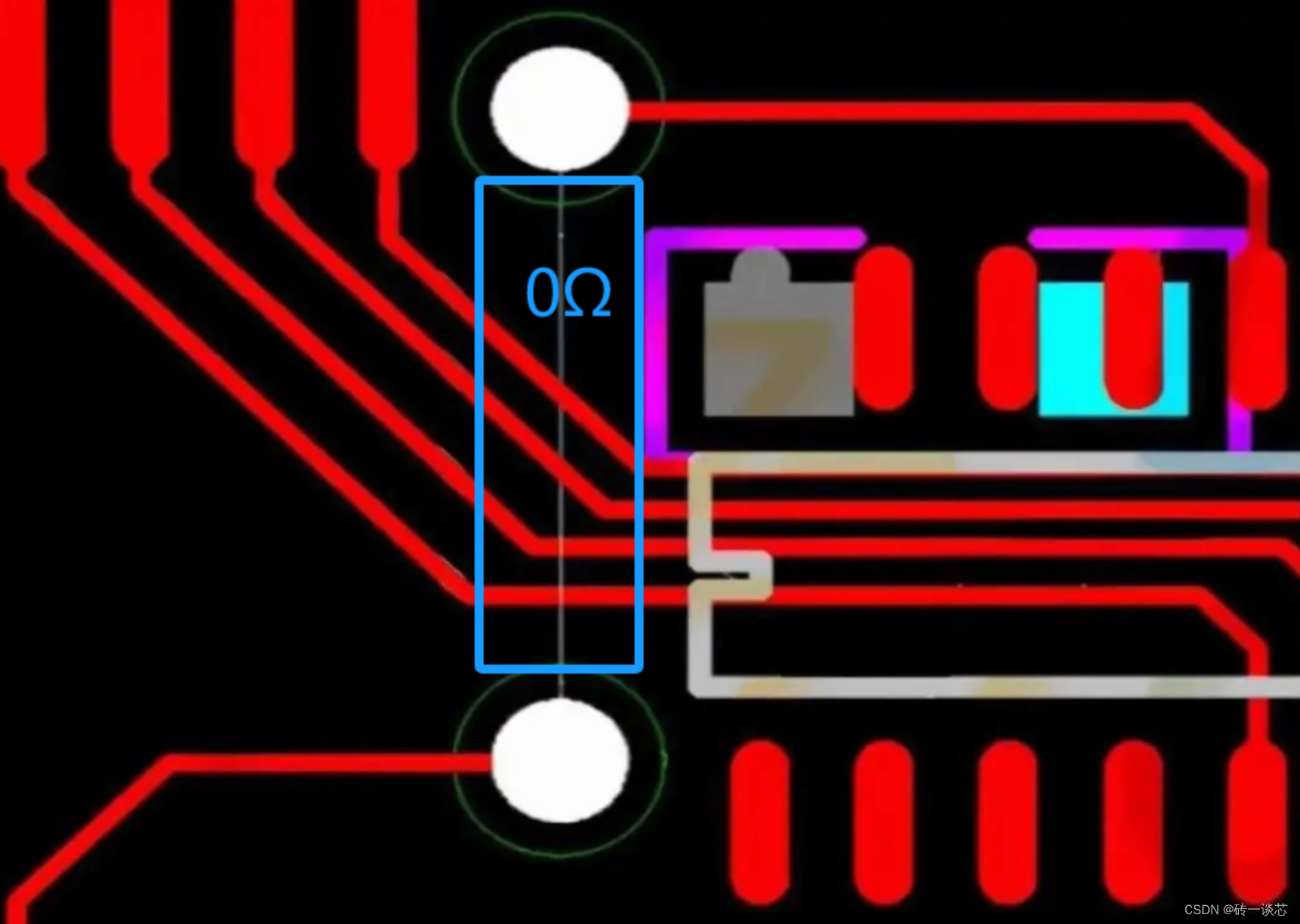

在layout工程师布线的过程中，有的时候可能会由于板子太小，走线有可能不通的现象时有发生，此时，你可能需要绕圈圈了，比如说下面两个小白点，你如果想让它俩连一块，是不是费老鼻子劲了，但是你你看了我这篇文章，加上一个0欧电阻，悄咪咪的加上一个0欧姆电阻，可以跳过导线，是不是可以直接实现电路连接，完全突破技术壁垒，得为公司剩下多少PCB板钱。

（5）方便测试

当你完成电子设计终于能松口气的时候，老板告诉你，让你调试一下板子他要看电路运行功耗，此时你想要测功耗，就得先要测电流，因为功耗P=UI嘛，电压好测，电流需要串联麻烦一点，但是我告诉你，你在供电端加一个0欧姆电阻，等PCB板打样回来，通过烙铁把0欧姆去掉，拿万用表测这俩点，即得到电压也得到电流，功耗自然也就得到了，老板也笑呵呵的夸你真棒。

（6）充当电容或者电感

通常情况下，在高频信号下，0欧电阻与外部电路特性匹配中可以充当一个小的电容或者电感，可以很好地解决电磁兼容的问题，例如地与地，电源与芯片引脚之间。

（7）抑制噪声

通常情况下，电路设计出来会有噪声存在，我们可以利用0欧姆的电阻自带特性，它可以抑制环路电流，有效控制噪声。

（8）地线隔离

我的一些芯片设计的朋友，他们说在芯片设计中，模拟地叫AVSS，数字地叫VSS，通常情况下，数字地和模拟地在芯片的内部会分开，互相串在一块会有干扰。但是PCB板上的地线最终要回到一起，那么我们如果要把AVSS和VSS先通过零欧电阻再接一起，这样起到完全隔离的作用，不会存在数字电路和模拟电路工作过程中有信号干扰问题。
