光纤中拉曼增益的建模-1

1. 什么拉曼放大器

1.1 拉曼放大器工作原理

拉曼放大器基于受激拉曼散射效应（SRS，Stimulated Raman Scattering），以传输光纤作为增益介质，将拉曼泵浦功率转移到C波段信号上进行放大。

受激拉曼散射基本原理为：如果一个弱信号光与一个强泵浦光同时在一根光纤中传输，并且弱信号光的波长在强泵浦光的拉曼增益带宽内（约70~100nm），则强泵浦光的能量通过受激拉曼散射SRS耦合到光纤硅材料的振荡模中，然后又以较长的波长发射，该波长就是信号光的波长，从而使弱信号光得到放大，获得拉曼增益。

1.2 拉曼放大器的类型

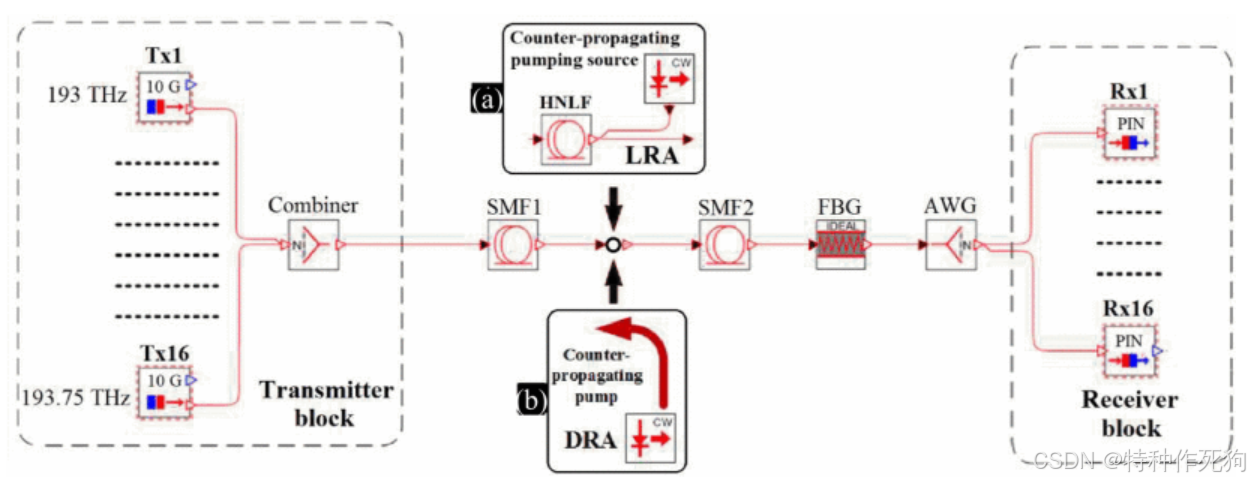

拉曼放大器有两种类型，一种是分立式的（lumped Raman amplifiers，LRA）一种是分布式的（distributed Raman amplifiers ，DRA）这两者的区别如下图，DRA 使用传输光纤作为增益介质，但 LRA 主要使用色散补偿光纤 （DCF） 或高非线性光纤 （HNLF） 构建。由于 HNLF 和 DCF 的纤芯有效面积较小且非线性系数值较高，因此 LRA 需要比 DRA 更少的泵浦功率，才能为具有一定功率的输入信号实现一定水平的放大。但在使用反向传播泵浦时，与 LRA 相比，在 DRA 的情况下，信号开始在更靠近发射器的地方被放大，这意味着信号被更有效地放大（因为LRA是在HNLF内部才会发生放大，而DRA是在combiner到DRA之间都存在拉曼效应）。

1.3 拉曼放大器的应用

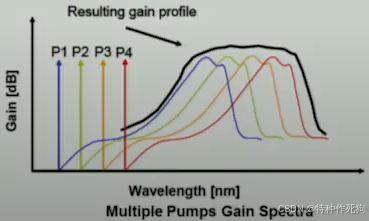

拉曼放大光谱很窄，想做平坦放大需要多个输入：

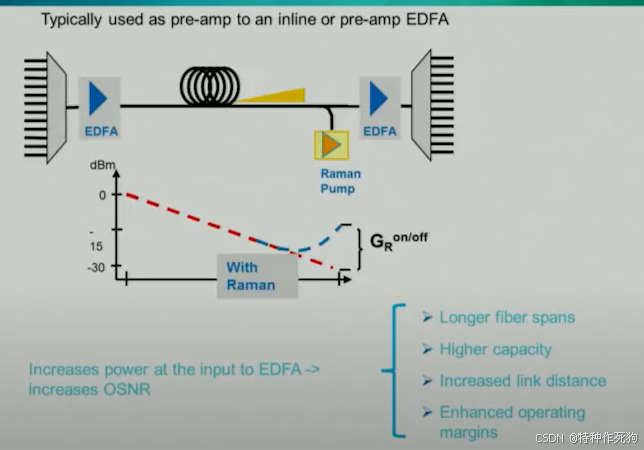

拉曼放大器与edfa在光纤通信中常常一起使用：

如上图所示拉曼常常应用在两个edfa之间，图的横坐标是光纤的距离，纵坐标是功率。

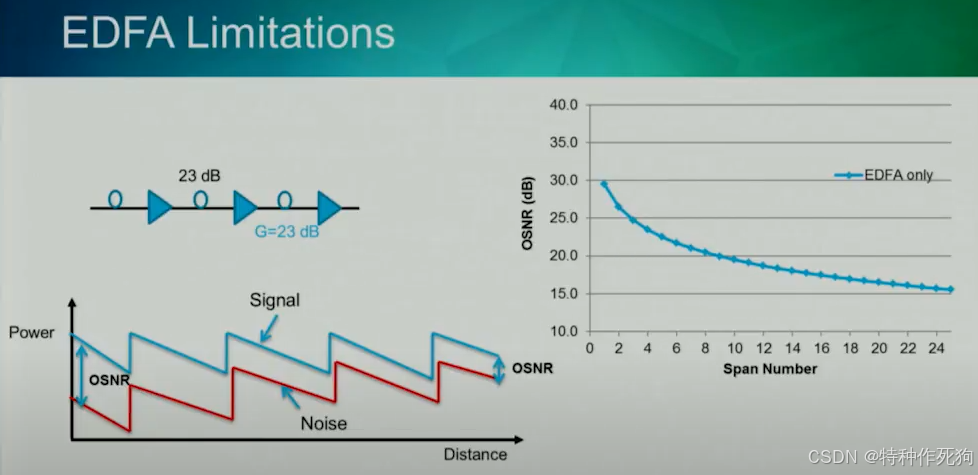

补充一个不太有关的知识，下图是单纯使用edfa的信号功率图及osnr的直观表式图，噪声来演于edfa内部的随机自发辐射：

2. 什么是拉曼增益

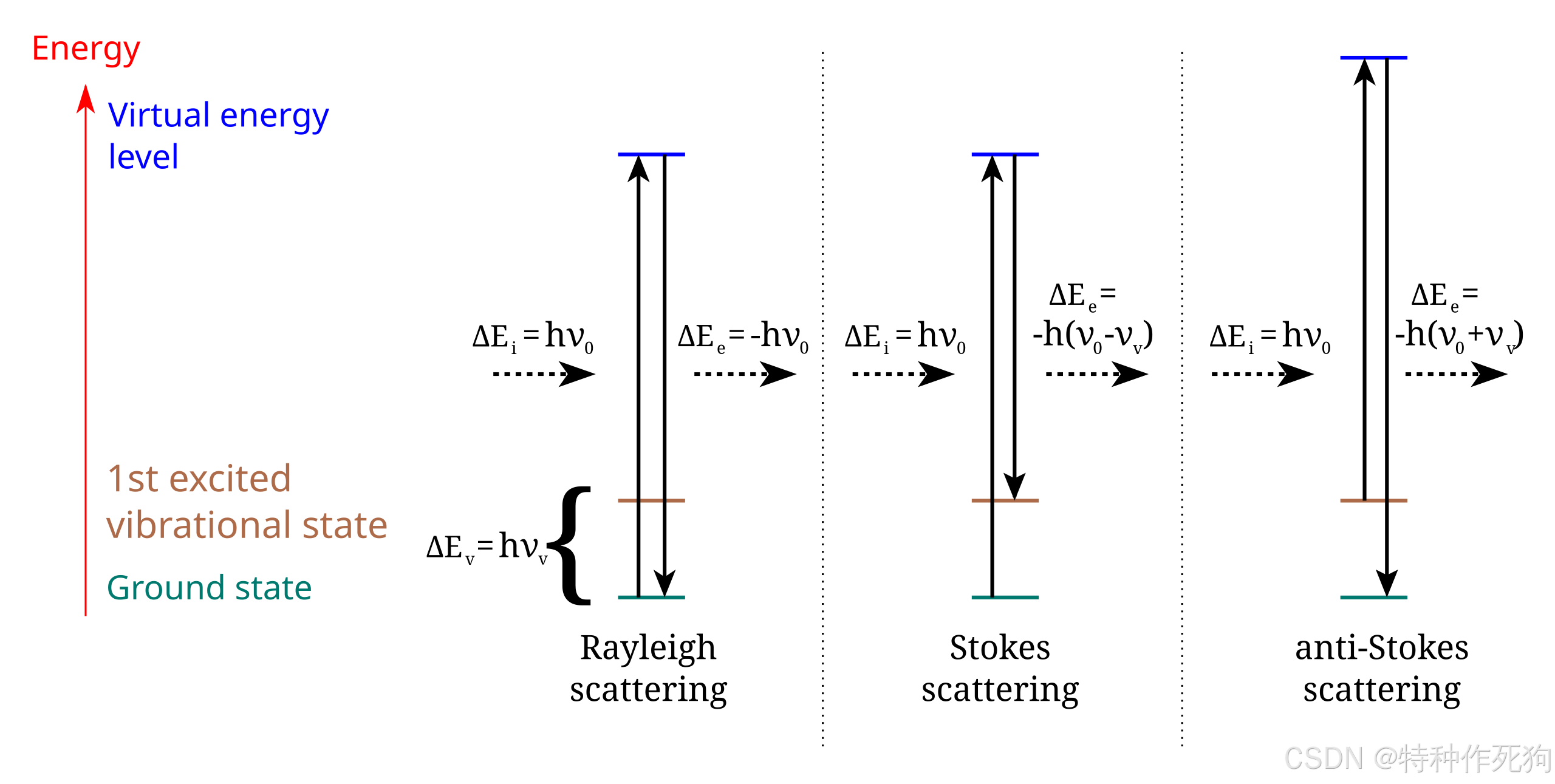

如下图所示，散射的几种可能性（注意不要和铒离子能级搞混，这里只是为了方便理解才用能级的概念展示能量的转移，实际上不存在能级）

1. 瑞利散射（无能量交换：入射光子和散射光子具有相同的能量）

2. 斯托克斯拉曼散射（原子或分子吸收能量：散射光子的能量比入射光子少）

3. 反斯托克斯拉曼散射（原子或分子损失能量：散射光子的能量比入射光子多）

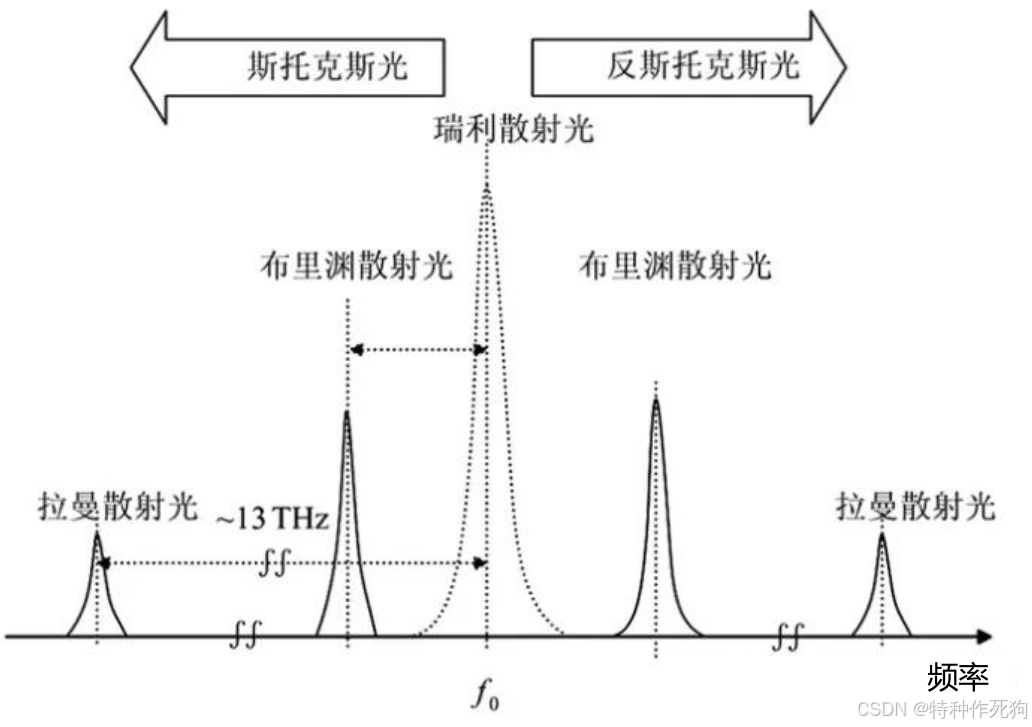

如下图所示是上图能级跃迁对应的频谱上的现象：

3. 拉曼放大器和EDFA的区别

光纤放大器（Optical Fiber Amplifier，OFA）是一种提高光信号强度的器件，分为掺稀土元素OFA和非线性OFA。

• 掺稀土OFA中，光纤中掺杂离子在受到泵浦光激励后跃迁到亚稳定的高激发态，在信号光诱导下，产生受激辐射，形成对信号光的相干放大。掺铒光纤放大器（Erbium-doped Optical Fiber Amplifier，EDFA）是一种掺稀土OFA。

• 非线性OFA是利用光纤的非线性效应实现对信号光放大的一种激光放大器。当光纤中光功率密度达到一定阈值时，将产生受激拉曼散射（SRS）或受激布里渊散射（SBS），形成对信号光的相干放大。拉曼放大器（Raman）是一种非线性OFA

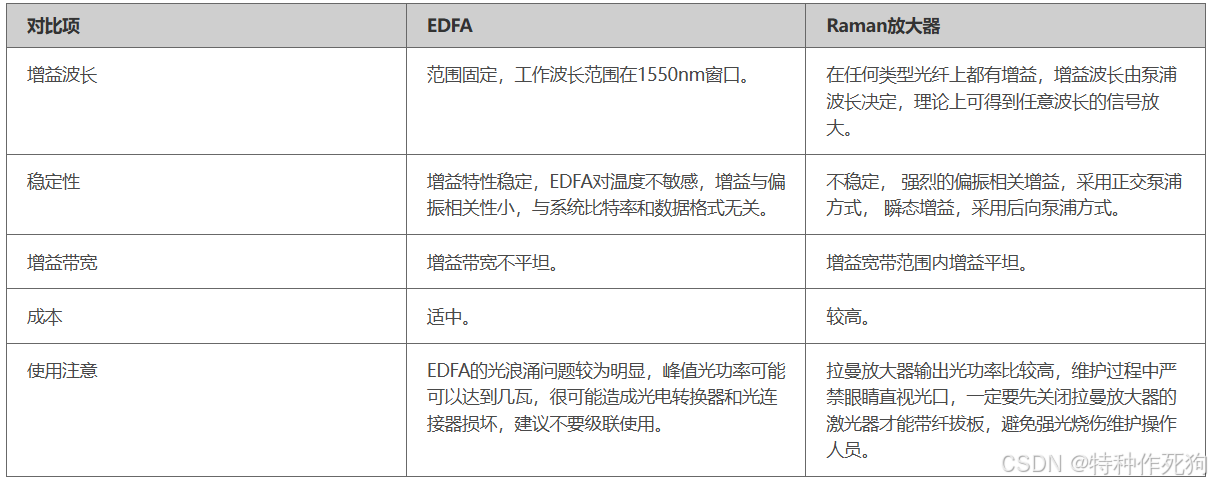

从工程角度，两者的使用场景区别为：

4. 拉曼增益如何建模

4.1 得到拉曼增益曲线

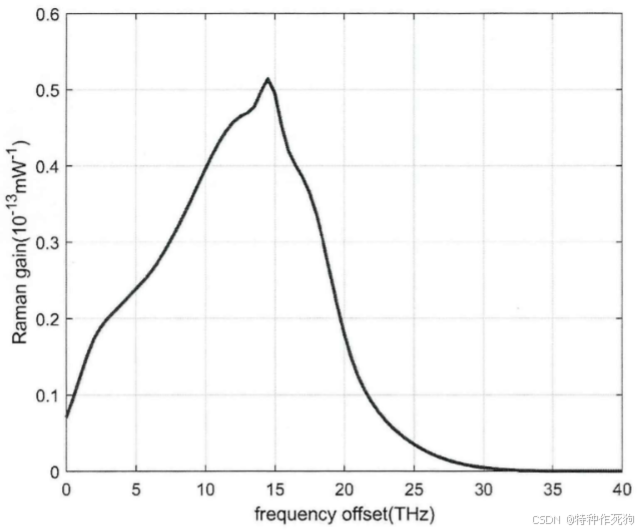

如下图所示就是拉曼增益曲线：

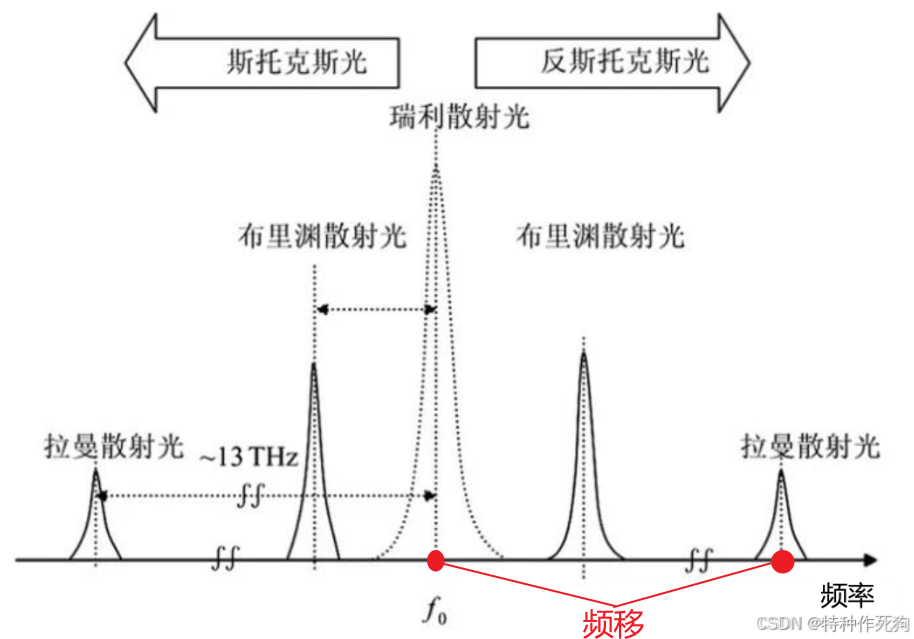

上图中，如何理解横坐标“频移”的概念，频移$\Omega ={\omega }_p-{\omega }_s$，即泵浦光和斯托克斯光的频率之差，即下图：

• 增益曲线由这些因素控制

  • 光纤的材料，即介质成分
  • 斯托克斯波与泵浦波偏振关系
