GSNR与OSNR的区别
BER（误码率）与Q因子
- Q因子是误码率的对数变换 $Q=20log_{10}(\sqrt2erfc^{-1}(2BER))$

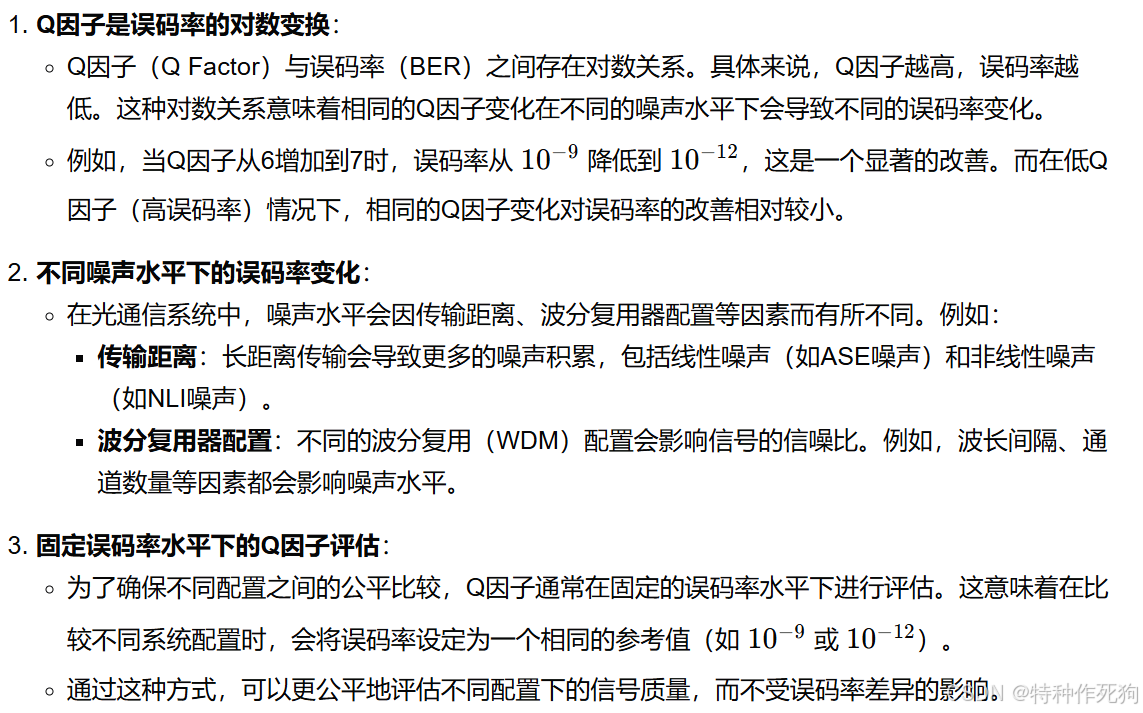

- 在这里插入图片描述

GSNR与OSNR的区别

OSNR:Optical Signal-to-Noise Ratio
GSNR:Generalized Signal-to-Noise Ratio

区别在于这个“广义”：

GSNR：
$log_{10}⁡(\frac{P_s}{(E|rx-tx|^2 )})=10log_{10}⁡(\frac{P_s}{(P_{ASE}+P_{NL} )})$
式中，rx与tx分别为接收和传输符号， $P_s$ 是信号功率， $P_{ASE}$ 是来自EDFA的ASE噪声， $P_{NL}$ 表示光纤引入的非线性噪声。

OSNR计算代码：

def calu_osnr(x, sam_rate):
    # psd unit w
    try:
        sig_x = x[0].detach().cpu().numpy()
    except:
        sig_x = x[0]
    psd, f = plt.psd(sig_x, NFFT = 8192, Fs = sam_rate)
    f_real = f
    # Calu sig and noise power
    band_width_half = 12.5 / 2
    index = np.where((f_real >= -band_width_half) & (f_real <= band_width_half))
    psd_sig = psd[index]
    freq_sig = f_real[index]
    sig_power = integrate.trapezoid(psd_sig, freq_sig)
    # Calu noise power
    f1 = np.min(f_real)
    f2 = f1 + 12.5
    index = np.where((f_real >= f1) & (f_real <= f2))
    psd_noise = psd[index]
    freq_noise = f_real[index]
    noise_power = integrate.trapezoid(psd_noise, freq_noise)
    osnr = 10 * np.log10((sig_power - noise_power) / noise_power)
    noise_power_ref = noise_power
    return osnr

粗浅的理解是，OSNR计算的是光学上的噪声，可以看到代码中展示的，从光功率谱出发得到的信噪比，但是GSNR是从符号出发，符号往往是光学系统、电学系统产生的影响的总的体现，所以GSNR的信噪比更广泛。
