【STM32】HAL库-备份寄存器(BKP)

简介

• 备份寄存器是42个16位的寄存器，可用来存储84个字节的用户应用程序数据。

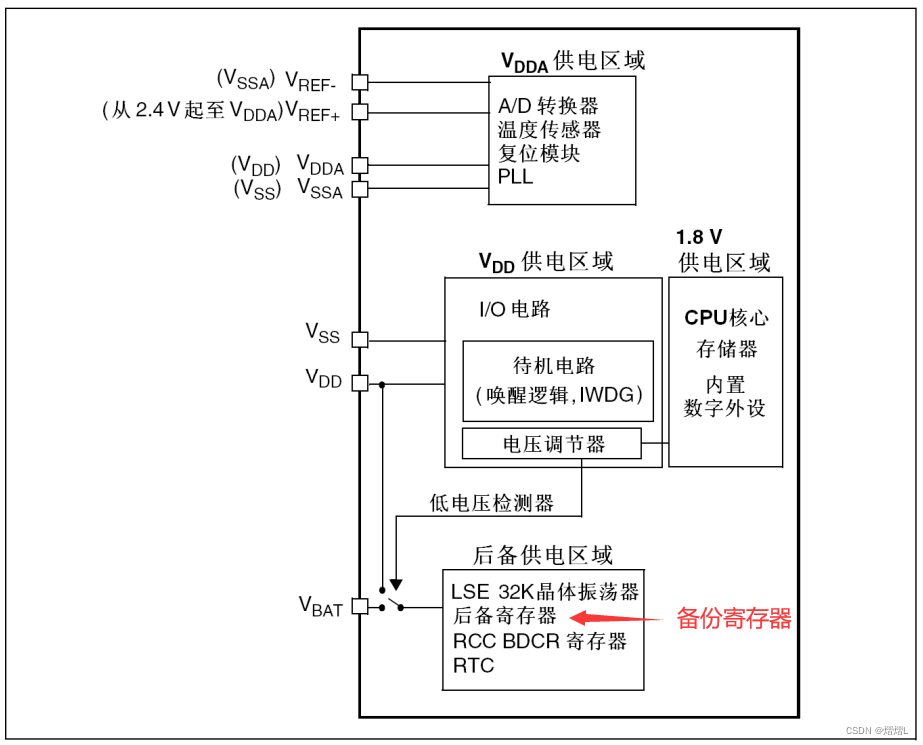

• 他们处在备份域里，当VDD电源被切断，他们仍然由VBAT维持供电。

• 当系统在待机模式下被唤醒，或系统复位或电源复位时，他们也不会被复位。

使能对备份寄存器和RTC的访问

复位后，对备份寄存器和RTC的访问被禁止，并且备份域被保护以防止可能存在的意外的写操作。执行以下操作可以使能对备份寄存器和RTC的访问。

• 通过设置寄存器RCC_APB1ENR的PWREN和BKPEN位来打开电源和后备接口的时钟
• 电源控制寄存器(PWR_CR)的DBP位来使能对后备寄存器和RTC的访问。

使用电池或其他电源连接到VBAT脚上，当VDD断电时，可以保存备份寄存器的内容和维持RTC的功能。

如果应用中没有使用外部电池，VBAT必须连接到VDD引脚上，此时VDD断电，则会丢失备份寄存器的内容和RTC的功能失效。

侵入检测

• 当TAMPER引脚上的信号从0变成1（上升沿）或者从1变成0（下降沿）会产生一个侵入检测事件
• TAMPER引脚的检测边沿取决于备份控制寄存器BKP_CR的TPAL位
• 侵入检测事件将所有数据备份寄存器内容清除
• 设置BKP_CSR寄存器的TPIE位为1，当检测到侵入事件时就会产生一个侵入事件中断
• 当VDD电源断开时，侵入检测功能仍然有效

RTC校准

• 为方便测量，RTC时钟可以经64分频输出到侵入检测引脚TAMPER上。通过设置RTC校验寄存器(BKP_RTCCR)的CCO位来开启这一功能
• 通过配置CAL[6:0]位，此时钟可以最多减慢121ppm。

侵入检测demo

采用STM32F103C8T6单片机，KeilMDK5.32版本

PC13作为TAMPER检测引脚，上升沿检测，并开启中断

1. PC13设置为输入模式，上拉输入。

2. 备份控制寄存器(BKP_CR)的TPAL设置为1

3. 备份控制/状态寄存器(BKP_CSR) 的TIF设置为1

4. 备份控制寄存器(BKP_CR)的TPE设置为1

当发生中断的时候需要清除相应的标志位
清除备份控制/状态寄存器(BKP_CSR)的TIF和TEF。往CTI和CTE写入1清除TIF和TEF标志

/* 开启GPIOC的时钟 */
__HAL_RCC_GPIOC_CLK_ENABLE();
/* PC13为输入模式，下拉输入 */
GPIO_InitTypeDef GPIO_InitTypeStruct = { 0 };
GPIO_InitTypeStruct.Mode = GPIO_MODE_INPUT;
GPIO_InitTypeStruct.Pin = GPIO_PIN_13;
GPIO_InitTypeStruct.Pull = GPIO_PULLDOWN;
HAL_GPIO_Init(GPIOC, &GPIO_InitTypeStruct);
/* 使能对备份寄存器和RTC的访问 */
__HAL_RCC_PWR_CLK_ENABLE();//开启电压控制时钟
__HAL_RCC_BKP_CLK_ENABLE();//开启备份时钟
HAL_PWR_EnableBkUpAccess();//允许访问备份域
/* 备份寄存器设置 */
SET_BIT(BKP->CSR, BKP_CSR_TPIE_Msk);//开启侵入事件中断
HAL_NVIC_SetPriority(TAMPER_IRQn, 4, 0);//设置中断优先级
HAL_NVIC_EnableIRQ(TAMPER_IRQn);//使能中断
SET_BIT(BKP->CR, BKP_CR_TPE_Msk);//侵入检测TAMPER引脚上的高电平触发侵入事件，开启侵入事件
