ADS中Load Line 与耗散功率绘制

昨天在看这位博主的F类功放设计时，其BIAS模板可以直接画出Load Line以及耗散功率，于是也想搞一个。

经过搜索发现是Keysight提供的一个模板样例，但是该模板与我们常用的FET_curve_tracer中的变量定义是不同的，模板公式也不能直接套用，所以如果要快速插入且得到LoadLine图像的话，要么按照官方的原版工程自己创建一个原理图Template，要么需要修改.dds的公式，本博客里面提供如何获取原版官方Template的方式以及我自己修改.dds后的工程文件（点这里直达）。

1. 原模版获取方式

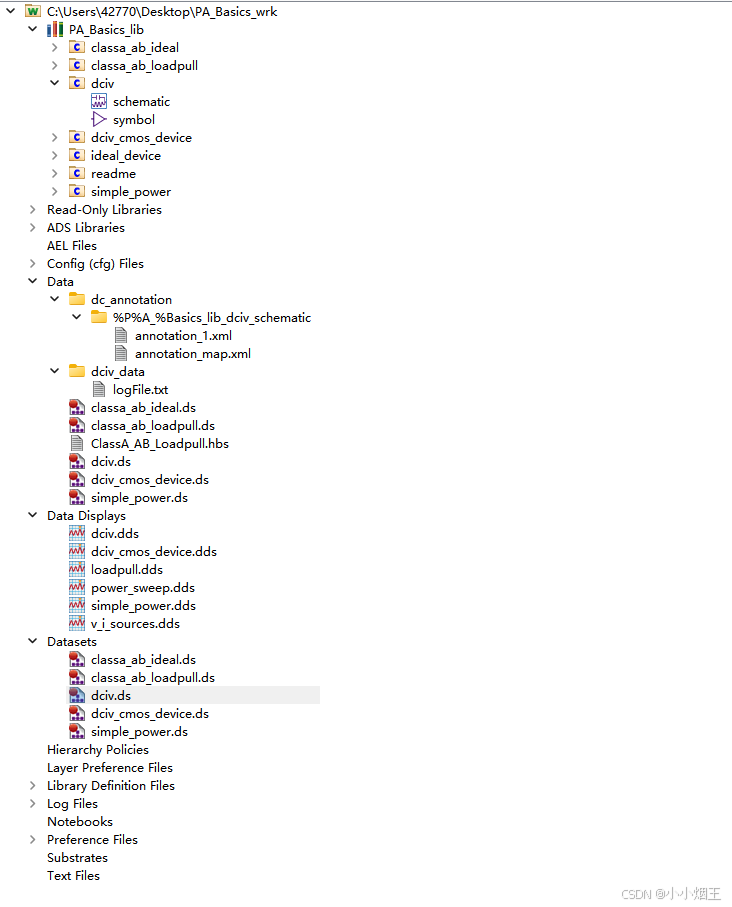

原模板可以在该官方Youtube视频下方获取：《How to Design an RF Power Amplifier: Class A, AB, and B》，填写一下个人信息就能收到邮件，里面有一个 PA_Basics_wrk.7zads 文件，解压后可以得到工程文件：

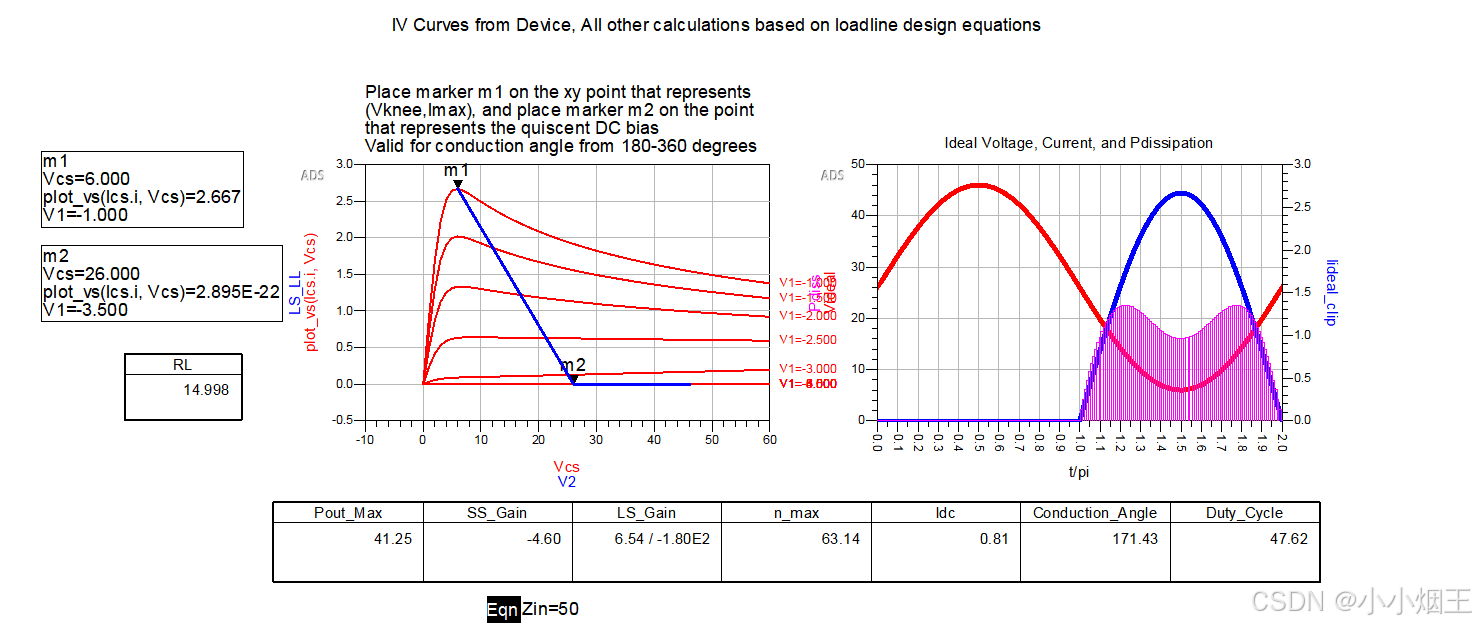

里面有很多其他的信息，我们需要获取的模板是dciv中的，打开后运行原理图仿真就能得到：（这里是我换了管子的图像，不会完全一样，但是类似）

点击File→Save as Template，将其保存到User中就可以在任意工程文件中调用了，但是源文件模板中很多公式需要修改，可以根据情况自定义。

2. 修改数据公式与原理图模板

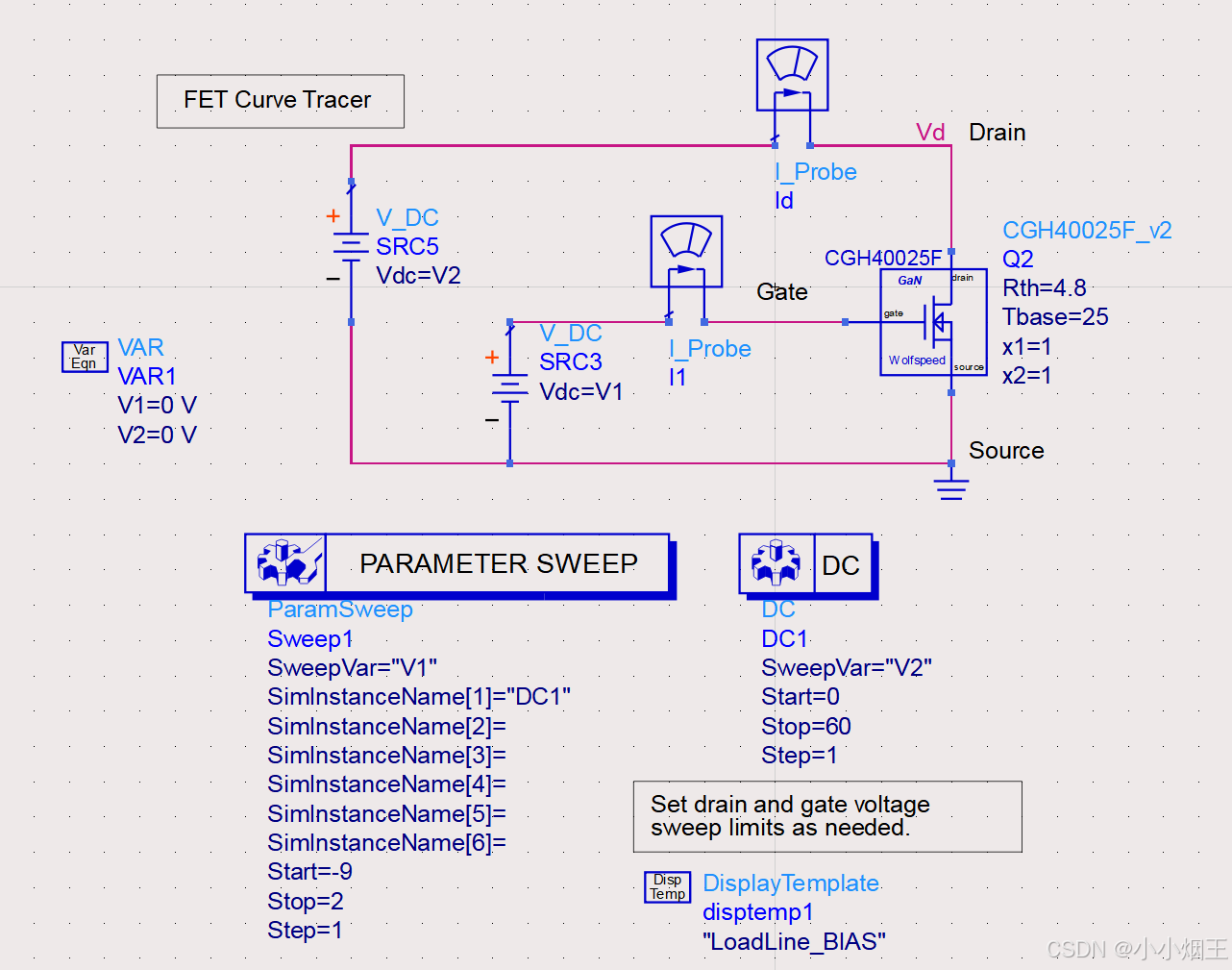

在基本的FET_Curve_Tracer上添加节点电压与电流探针，如下图所示：

这里的DisplayTemplate控件中展示的模板就是刚刚我们在官方源文件中保存的模板，运行后现在需要对其进行修改，.dds中总共有三个页面：公式页面，LoadLine页面以及Nolinear页面，后两个修改操作大同小异。

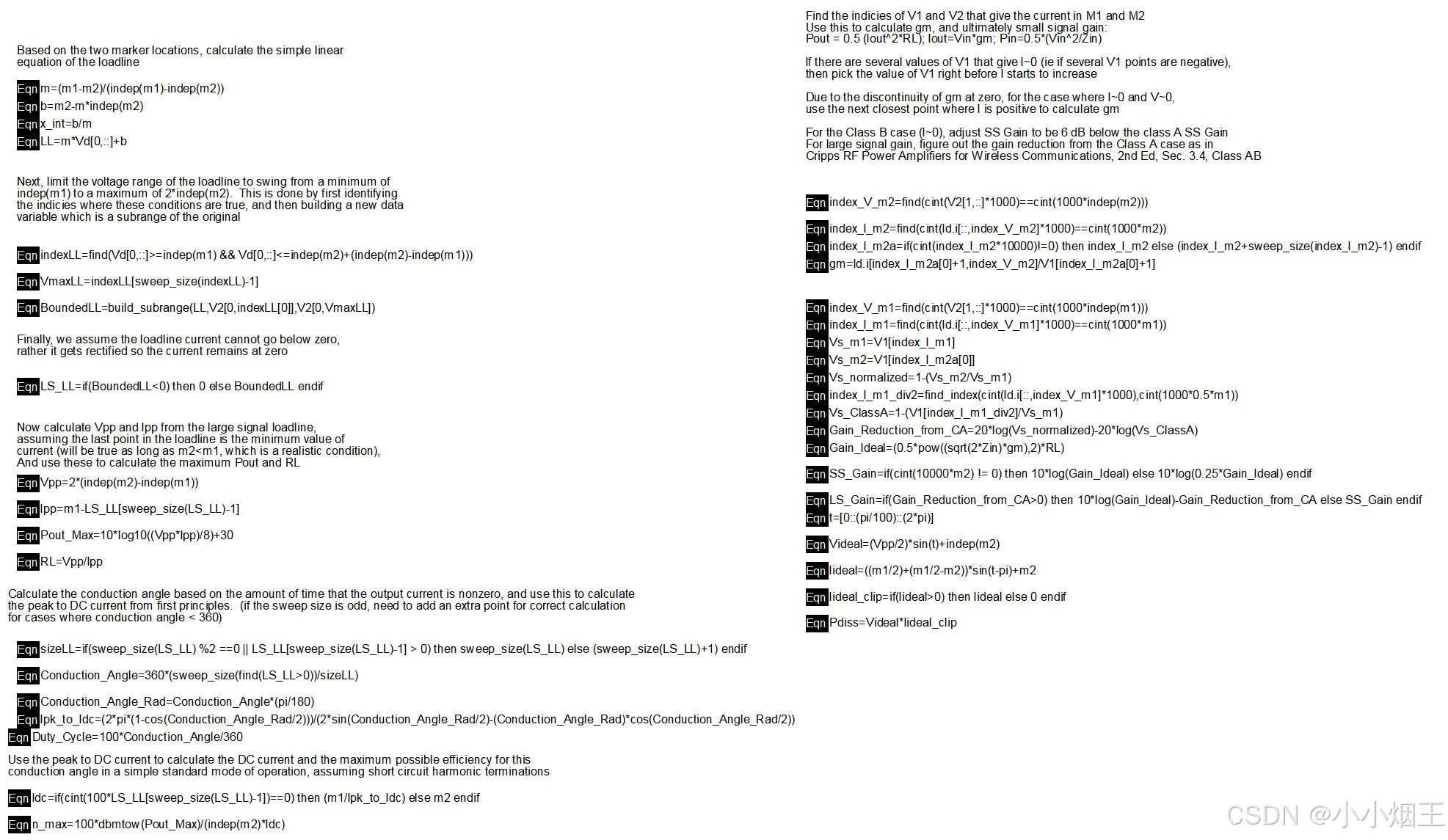

在公式页面将公式修改为如下：

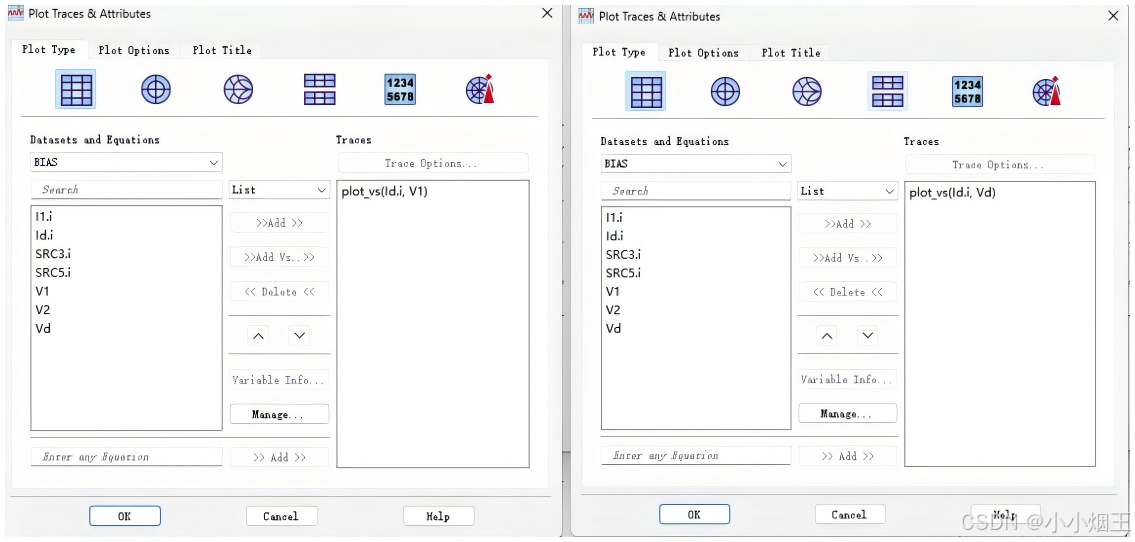

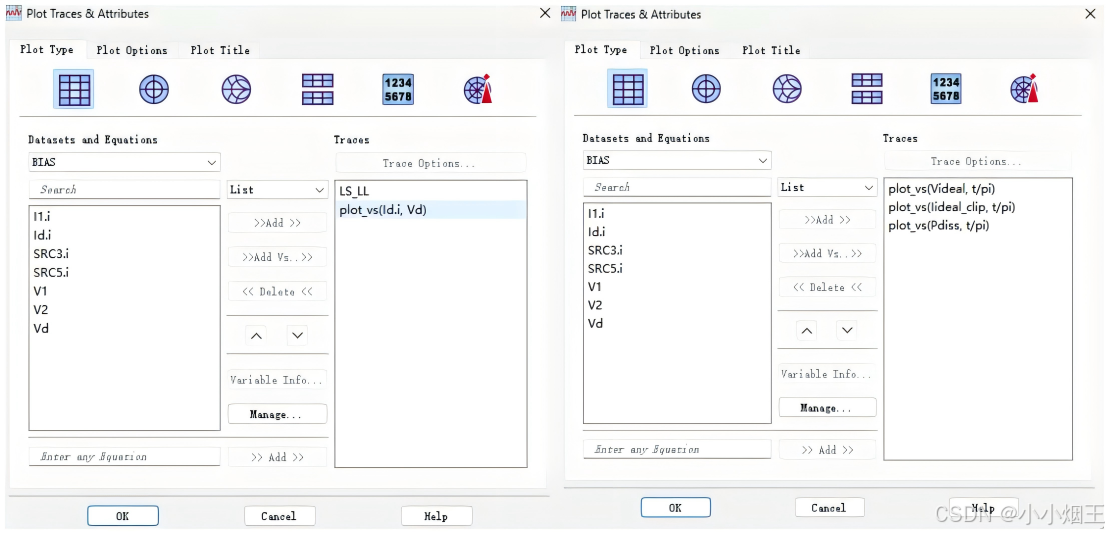

LoadLine页面中，原模板中的图都会失效，我们将LoadLine页面的图改为以下两个：

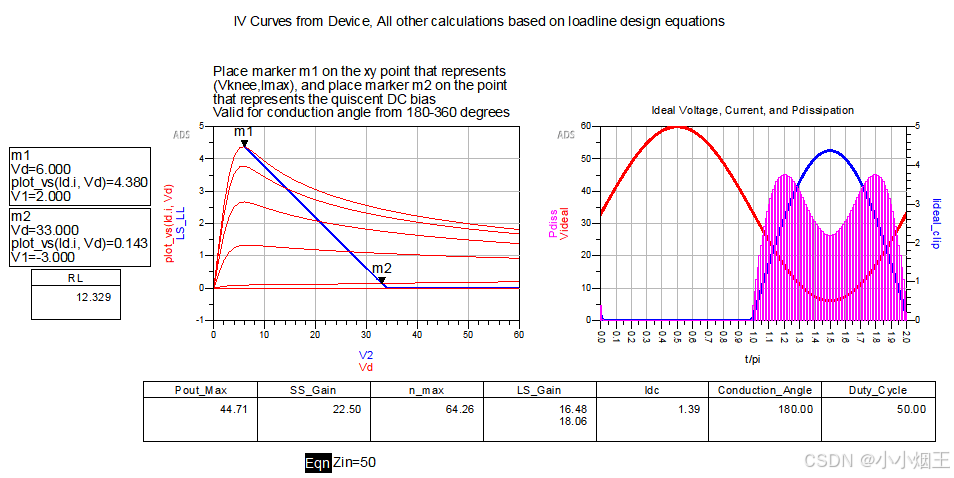

两个标记点Mark1和Mark2可能会消失，重新添加一下，并修改所有图像的坐标范围为自动否则显示不出来，就可以得到LoadLine页面的图了：

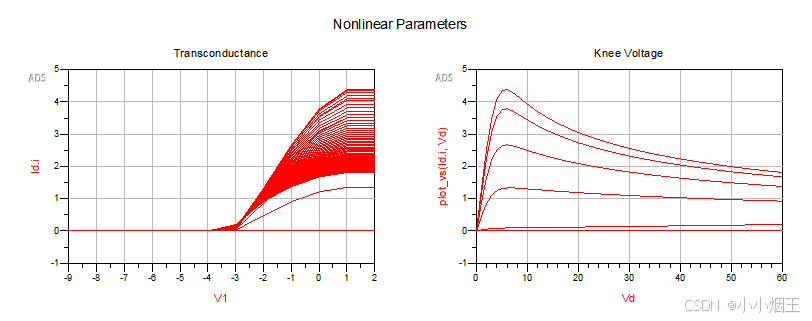

而Nolinear页面同理，改为绘制以下两个图并且自动坐标范围：

便可以得到我们常用的BIAS两幅图：（名字好像不太对，我懒得改）

最后，重新保存该.dds为模板（File→Save as Template），将原理图中displayTemplate改为保存的.dds模板，并将原理图也保存为模板即可。

3. 我的模板

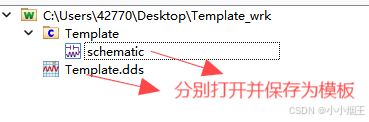

可以直接点击这里下载我的工程文件，打开后分别将原理图和.dds保存为模板到User即可，如果你想自己定义一些公式，也可以直接在这个基础上面改动：
