ADS软件操作（8）——负载牵引（Loadpull）

一、概念

负载牵引：通过不断调节输入和输出端的阻抗，找到让有源器件输出功率最大的输入、输出匹配阻抗。这种方法可以准确地测量出器件在大信号条件下的最优性能，反映出器件输入、输出阻抗随频率喝输入功率变化的特性，为器件和电路的设计优化提供了坚实的基础。

白话版：由于通信制式越来越复杂，对放大器的线性度和效率要求越来越高。由于放大器的效率和线性度是个永恒的矛盾，所以如何平衡这样的矛盾达到系统设计的最优就是一个需要解决的难题。如何解决？调节输入和输出端的阻抗也就是负载牵引 (Load-Pull)原理來改善增益压缩点，从而降低谐波的非线性失真，模拟功放的最大输出功率负载点，然后？然后传说中的高转换效率、高输出功率，高线性功放目标就在眼前了哈。

二、原理分析

详细解析：RF功放在大信号工作时，最佳负载阻抗会随着输入信号功率的增加而改变，我们的目的就是在史密斯圆通（Smith chart）上画出这个变化，即给定一个输入功率，画出不同负载阻抗时的等输出功率曲线，从而找到最大输出功率时的最佳负载阻抗。

注意事项：

（1）器件大信号模型要准，使用实际测试数据最佳

（2）一般在偏置电路和稳定性网络确定后再Load Pull

（3）Load Pull的之后，要将仿真到最佳阻抗带入Soure Pull中，算出最佳源阻抗，再将最佳源阻抗带入Load Pull中，反复几次

（4）首次Load Pull中的源阻抗比较小。如10Ω

三、ADS中具体操作

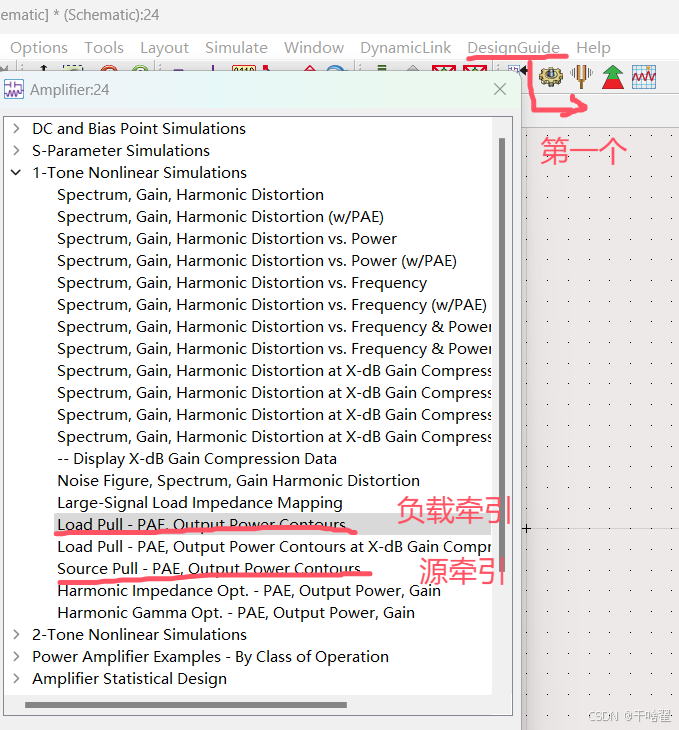

1、导入模板

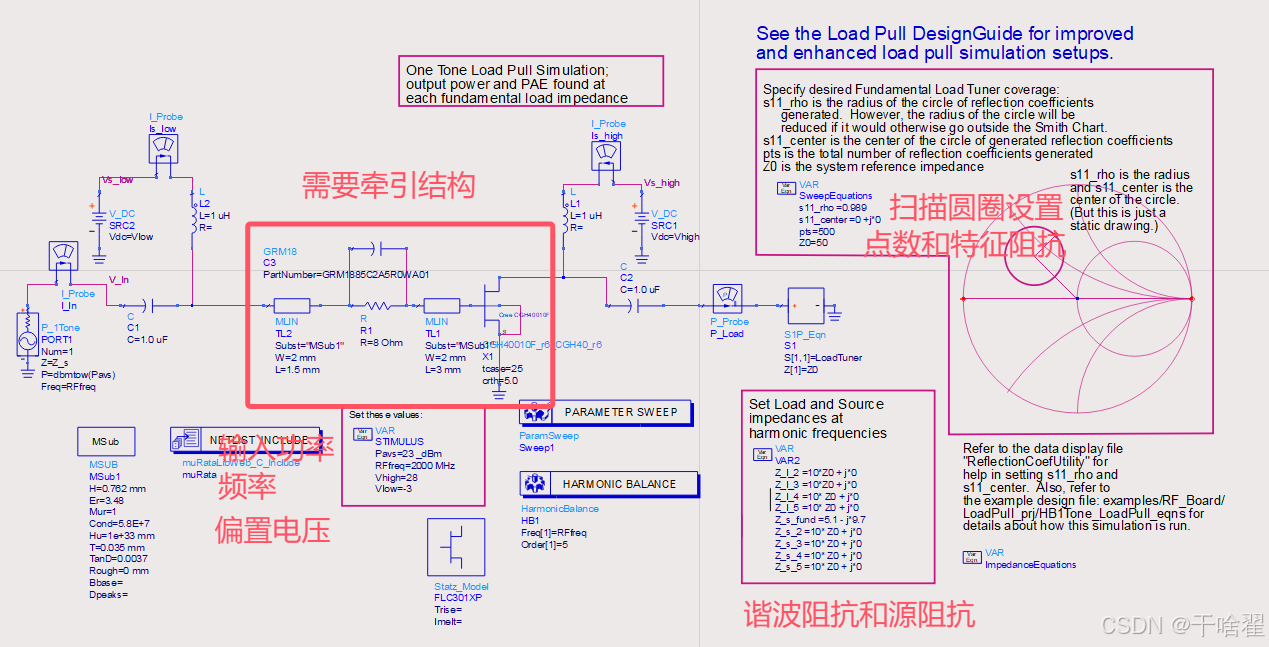

2、需要修改的地方，根据需求区设置

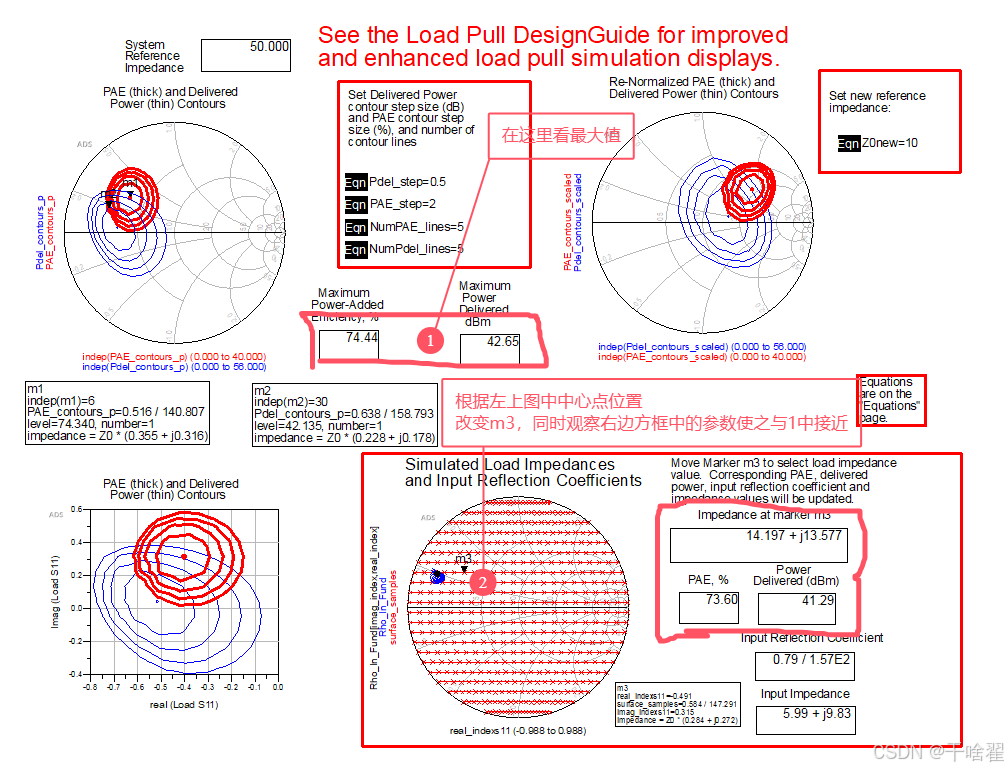

3、使用绘制的图，选取到最佳阻抗
